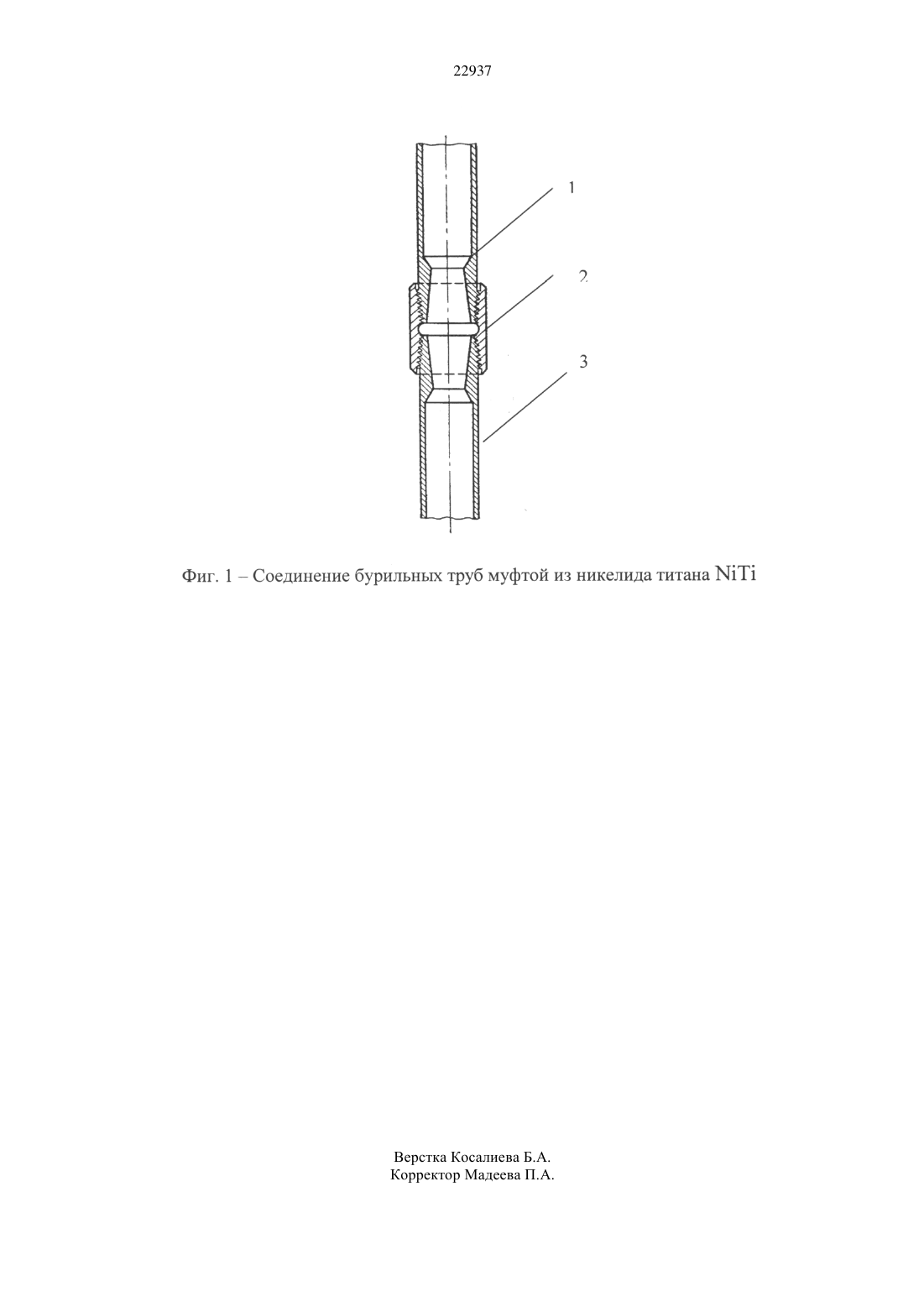

Соединительная муфта бурильных труб

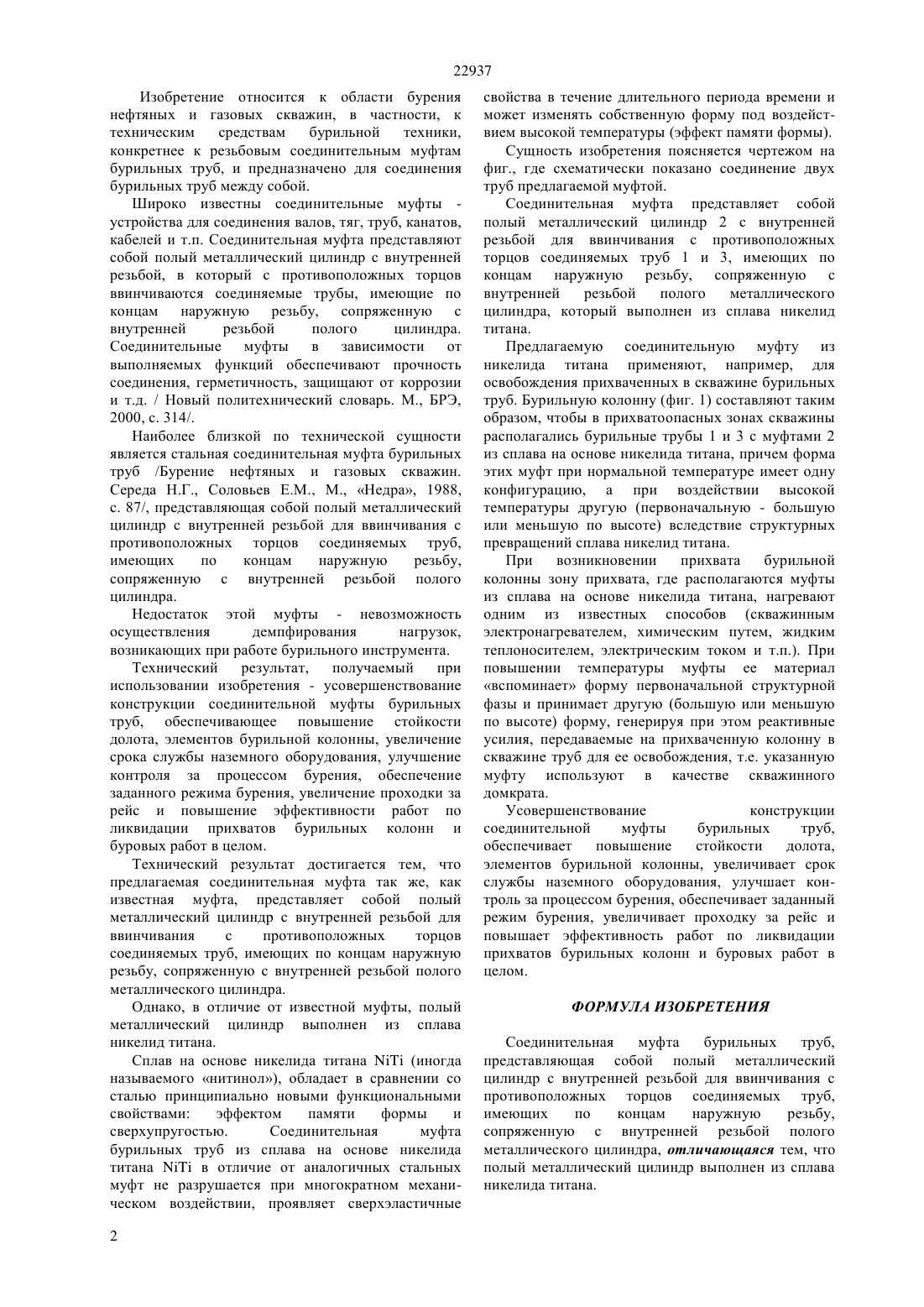

(2009.01), 21 17/02 (2009.01), 21 17/042 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ конструкции соединительной муфты бурильных труб, обеспечивающее повышение стойкости долота, элементов бурильной колонны, увеличение срока службы наземного оборудования, улучшение контроля за процессом бурения, обеспечение заданного режима бурения, увеличение проходки за рейс и повышение эффективности работ по ликвидации прихватов бурильных колонн и буровых работ в целом. Предложена соединительная муфта бурильных труб, представляющая собой полый металлический цилиндр с внутренней резьбой для ввинчивания с противоположных торцов соединяемых труб,имеющих по концам наружную резьбу,сопряженную с внутренней резьбой полого металлического цилиндра, при этом полый металлический цилиндр выполнен из сплава никелид титана.(76) Муханжанов Рашид Хабибуллаевич Джанзаков Ислам Исагалиевич Абишев Мурат Николаевич Баймиров Мергенгали Ергалиевич(54) СОЕДИНИТЕЛЬНАЯ МУФТА БУРИЛЬНЫХ ТРУБ(57) Изобретение относится к области бурения нефтяных и газовых скважин, в частности, к техническим средствам бурильной техники,конкретнее к резьбовым соединительным муфтам бурильных труб, и предназначено для соединения бурильных труб между собой. Технический результат,получаемый при использовании изобретения - усовершенствование 22937 Изобретение относится к области бурения нефтяных и газовых скважин, в частности, к техническим средствам бурильной техники,конкретнее к резьбовым соединительным муфтам бурильных труб, и предназначено для соединения бурильных труб между собой. Широко известны соединительные муфты устройства для соединения валов, тяг, труб, канатов,кабелей и т.п. Соединительная муфта представляют собой полый металлический цилиндр с внутренней резьбой, в который с противоположных торцов ввинчиваются соединяемые трубы, имеющие по концам наружную резьбу, сопряженную с внутренней резьбой полого цилиндра. Соединительные муфты в зависимости от выполняемых функций обеспечивают прочность соединения, герметичность, защищают от коррозии и т.д. / Новый политехнический словарь. М., БРЭ,2000, с. 314/. Наиболее близкой по технической сущности является стальная соединительная муфта бурильных труб /Бурение нефтяных и газовых скважин. Середа Н.Г., Соловьев Е.М., М., Недра, 1988,с. 87/, представляющая собой полый металлический цилиндр с внутренней резьбой для ввинчивания с противоположных торцов соединяемых труб,имеющих по концам наружную резьбу,сопряженную с внутренней резьбой полого цилиндра. Недостаток этой муфты - невозможность осуществления демпфирования нагрузок,возникающих при работе бурильного инструмента. Технический результат,получаемый при использовании изобретения - усовершенствование конструкции соединительной муфты бурильных труб, обеспечивающее повышение стойкости долота, элементов бурильной колонны, увеличение срока службы наземного оборудования, улучшение контроля за процессом бурения, обеспечение заданного режима бурения, увеличение проходки за рейс и повышение эффективности работ по ликвидации прихватов бурильных колонн и буровых работ в целом. Технический результат достигается тем, что предлагаемая соединительная муфта так же, как известная муфта, представляет собой полый металлический цилиндр с внутренней резьбой для ввинчивания с противоположных торцов соединяемых труб, имеющих по концам наружную резьбу, сопряженную с внутренней резьбой полого металлического цилиндра. Однако, в отличие от известной муфты, полый металлический цилиндр выполнен из сплава никелид титана. Сплав на основе никелида титана(иногда называемого нитинол), обладает в сравнении со сталью принципиально новыми функциональными свойствами эффектом памяти формы и сверхупругостью. Соединительная муфта бурильных труб из сплава на основе никелида титанав отличие от аналогичных стальных муфт не разрушается при многократном механическом воздействии, проявляет сверхэластичные 2 свойства в течение длительного периода времени и может изменять собственную форму под воздействием высокой температуры (эффект памяти формы). Сущность изобретения поясняется чертежом на фиг., где схематически показано соединение двух труб предлагаемой муфтой. Соединительная муфта представляет собой полый металлический цилиндр 2 с внутренней резьбой для ввинчивания с противоположных торцов соединяемых труб 1 и 3, имеющих по концам наружную резьбу, сопряженную с внутренней резьбой полого металлического цилиндра, который выполнен из сплава никелид титана. Предлагаемую соединительную муфту из никелида титана применяют, например, для освобождения прихваченных в скважине бурильных труб. Бурильную колонну (фиг. 1) составляют таким образом, чтобы в прихватоопасных зонах скважины располагались бурильные трубы 1 и 3 с муфтами 2 из сплава на основе никелида титана, причем форма этих муфт при нормальной температуре имеет одну конфигурацию, а при воздействии высокой температуры другую (первоначальную - большую или меньшую по высоте) вследствие структурных превращений сплава никелид титана. При возникновении прихвата бурильной колонны зону прихвата, где располагаются муфты из сплава на основе никелида титана, нагревают одним из известных способов (скважинным электронагревателем, химическим путем, жидким теплоносителем, электрическим током и т.п.). При повышении температуры муфты ее материал вспоминает форму первоначальной структурной фазы и принимает другую (большую или меньшую по высоте) форму, генерируя при этом реактивные усилия, передаваемые на прихваченную колонну в скважине труб для ее освобождения, т.е. указанную муфту используют в качестве скважинного домкрата. Усовершенствование конструкции соединительной муфты бурильных труб,обеспечивает повышение стойкости долота,элементов бурильной колонны, увеличивает срок службы наземного оборудования, улучшает контроль за процессом бурения, обеспечивает заданный режим бурения, увеличивает проходку за рейс и повышает эффективность работ по ликвидации прихватов бурильных колонн и буровых работ в целом. ФОРМУЛА ИЗОБРЕТЕНИЯ Соединительная муфта бурильных труб,представляющая собой полый металлический цилиндр с внутренней резьбой для ввинчивания с противоположных торцов соединяемых труб,имеющих по концам наружную резьбу,сопряженную с внутренней резьбой полого металлического цилиндра, отличающаяся тем, что полый металлический цилиндр выполнен из сплава никелида титана.
