Состав неорганической радиационно-защитной композиции

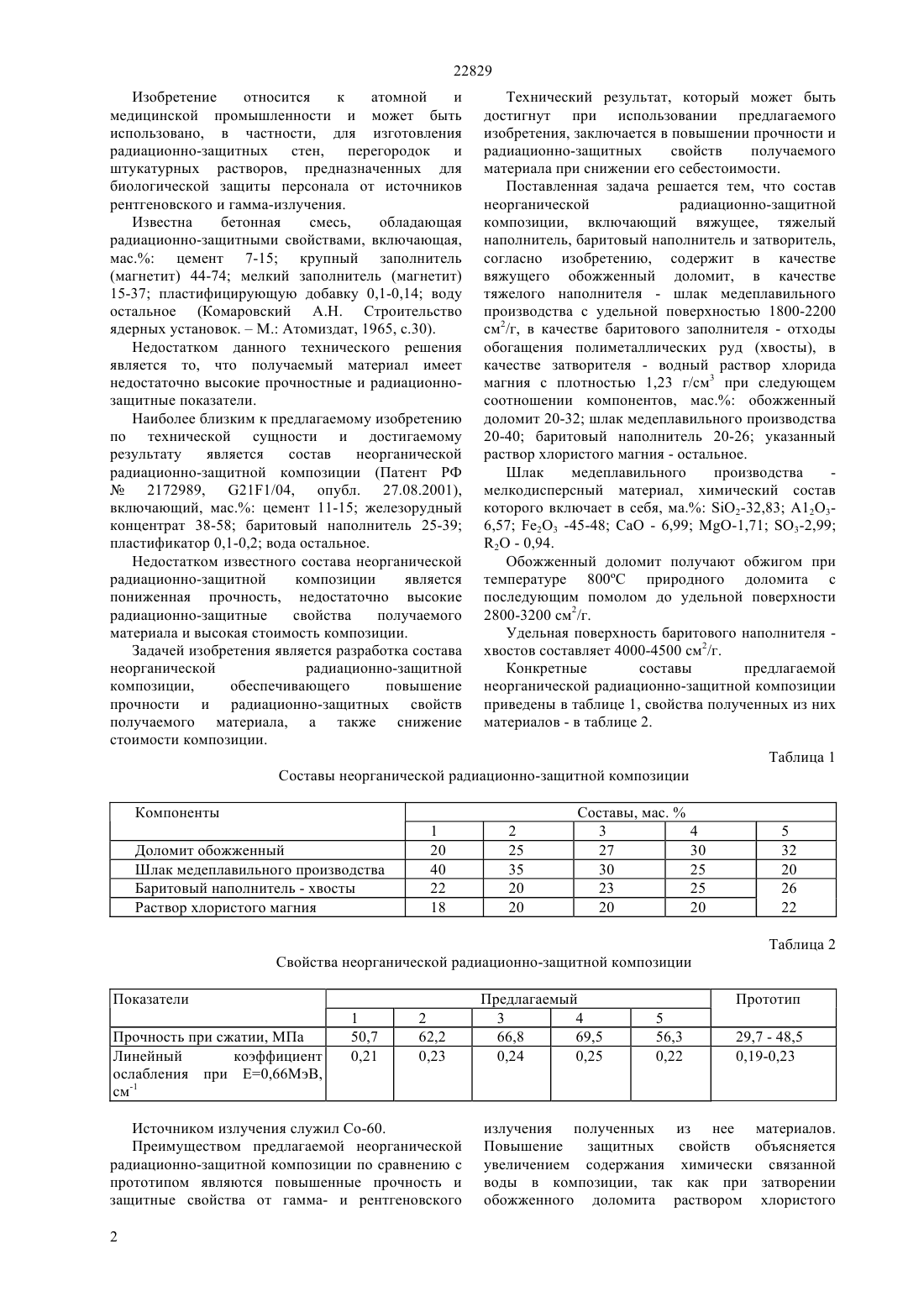

(2009.01), 04 28/32 (2009.01), 04 22/12 (2009.01), 04 18/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Сущность изобретения неорганическая радиационно-защитная композиция, включающая вяжущее,тяжелый наполнитель,баритовый наполнитель и затворитель, содержит в качестве вяжущего обожженный при температуре 800 С доломит, в качестве тяжелого наполнителя - шлак медеплавильного производства с удельной поверхностью 1800-2200 см 2/г, в качестве затворителя - водный раствор хлорида магния с плотностью 1,23 г/см 3 при следующем соотношении компонентов, мас. обожженный доломит 20-32 шлак медеплавильного производства 20-40 баритовый наполнитель 20-26 указанный раствор хлористого магния - остальное. Преимуществом предлагаемой неорганической радиационно-защитной композиции является повышенная прочность и высокие защитные свойства от гамма- и рентгеновского излучения полученных из нее материалов, а также пониженная стоимость композиции.(72) Бишимбаев Валихан Козыкеевич Худякова Татьяна Михайловна Вернер Владимир Федорович Дунаев Вячеслав Михайлович Гаспарян Екатерина Вячеславовна Михайлова Валентина Ильинична(73) Республиканское государственное казенное предприятие Южно-Казахстанский Государственный университет им. М.Ауезова Министерства образования и науки Республики Казахстан(57) Изобретение относится к атомной и медицинской промышленности и может быть использовано, в частности, для изготовления радиационно-защитных стен,перегородок и штукатурных растворов, предназначенных для биологической защиты персонала от источников рентгеновского и гамма-излучения. 22829 Изобретение относится к атомной и медицинской промышленности и может быть использовано, в частности, для изготовления радиационно-защитных стен,перегородок и штукатурных растворов, предназначенных для биологической защиты персонала от источников рентгеновского и гамма-излучения. Известна бетонная смесь,обладающая радиационно-защитными свойствами, включающая,мас. цемент 7-15 крупный заполнитель(магнетит) 44-74 мелкий заполнитель (магнетит) 15-37 пластифицирующую добавку 0,1-0,14 воду остальное (Комаровский А.Н. Строительство ядерных установок.М. Атомиздат, 1965, с.30). Недостатком данного технического решения является то, что получаемый материал имеет недостаточно высокие прочностные и радиационнозащитные показатели. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является состав неорганической радиационно-защитной композиции (Патент РФ 2172989, 211/04, опубл. 27.08.2001),включающий, мас. цемент 11-15 железорудный концентрат 38-58 баритовый наполнитель 25-39 пластификатор 0,1-0,2 вода остальное. Недостатком известного состава неорганической радиационно-защитной композиции является пониженная прочность, недостаточно высокие радиационно-защитные свойства получаемого материала и высокая стоимость композиции. Задачей изобретения является разработка состава неорганической радиационно-защитной композиции,обеспечивающего повышение прочности и радиационно-защитных свойств получаемого материала, а также снижение стоимости композиции. Технический результат, который может быть достигнут при использовании предлагаемого изобретения, заключается в повышении прочности и радиационно-защитных свойств получаемого материала при снижении его себестоимости. Поставленная задача решается тем, что состав неорганической радиационно-защитной композиции, включающий вяжущее, тяжелый наполнитель, баритовый наполнитель и затворитель,согласно изобретению, содержит в качестве вяжущего обожженный доломит, в качестве тяжелого наполнителя - шлак медеплавильного производства с удельной поверхностью 1800-2200 см 2/г, в качестве баритового заполнителя - отходы обогащения полиметаллических руд (хвосты), в качестве затворителя - водный раствор хлорида магния с плотностью 1,23 г/см 3 при следующем соотношении компонентов, мас. обожженный доломит 20-32 шлак медеплавильного производства 20-40 баритовый наполнитель 20-26 указанный раствор хлористого магния - остальное. Шлак медеплавильного производства мелкодисперсный материал, химический состав которого включает в себя, ма. 2-32,83 А 12 О 36,57 23 -45-48 СаО - 6,99 -1,71 3-2,99 2 - 0,94. Обожженный доломит получают обжигом при температуре 800 С природного доломита с последующим помолом до удельной поверхности 2800-3200 см 2/г. Удельная поверхность баритового наполнителя хвостов составляет 4000-4500 см 2/г. Конкретные составы предлагаемой неорганической радиационно-защитной композиции приведены в таблице 1, свойства полученных из них материалов - в таблице 2. Таблица 1 Составы неорганической радиационно-защитной композиции Компоненты Доломит обожженный Шлак медеплавильного производства Баритовый наполнитель - хвосты Раствор хлористого магния Свойства неорганической радиационно-защитной композиции Показатели Прочность при сжатии, МПа Линейный коэффициент ослабления при Е 0,66 МэВ,см-1 Источником излучения служил Со-60. Преимуществом предлагаемой неорганической радиационно-защитной композиции по сравнению с прототипом являются повышенные прочность и защитные свойства от гамма- и рентгеновского 2 излучения полученных из нее материалов. Повышение защитных свойств объясняется увеличением содержания химически связанной воды в композиции, так как при затворении обожженного доломита раствором хлористого 22829 магния образуется соединение 23272, а углекислый кальций, не разложившийся после обжига доломита, повышает плотность твердеющей массы и, создавая центры кристаллизации, способствует карбонизации СаО,которая может образоваться в небольшом количестве при обжиге доломита. Если стоимость пластификатора (по прототипу) принять равной стоимости водного раствора хлористого магния, то снижение стоимости предлагаемой композиции достигается за счет замены дорогостоящих цемента и железорудного концентрата, соответственно, на низкообожженный доломит и отходы - шлак медеплавильного производства, а также за счет уменьшения количества вводимого в композицию баритового наполнителя. ФОРМУЛА ИЗОБРЕТЕНИЯ Состав неорганической радиационно-защитной композиции, включающий вяжущее, тяжелый наполнитель, баритовый наполнитель и затворитель,отличающийся тем, что в качестве вяжущего содержит обожженный при 800 С доломит, в качестве тяжелого наполнителя шлак медеплавильного производства с удельной поверхностью 1800-2200 см 2/г, в качестве баритового заполнителя - отходы обогащения полиметаллических руд (хвосты), в качестве затворителя - водный раствор хлорида магния с плотностью 1,23 г/см 3 приследующем соотношении компонентов, мас. обожженный доломит 20-32 шлак медеплавильного производства 20-40 баритовый наполнитель 20-26 водный раствор хлорида магния остальное.
