Котел водогрейный

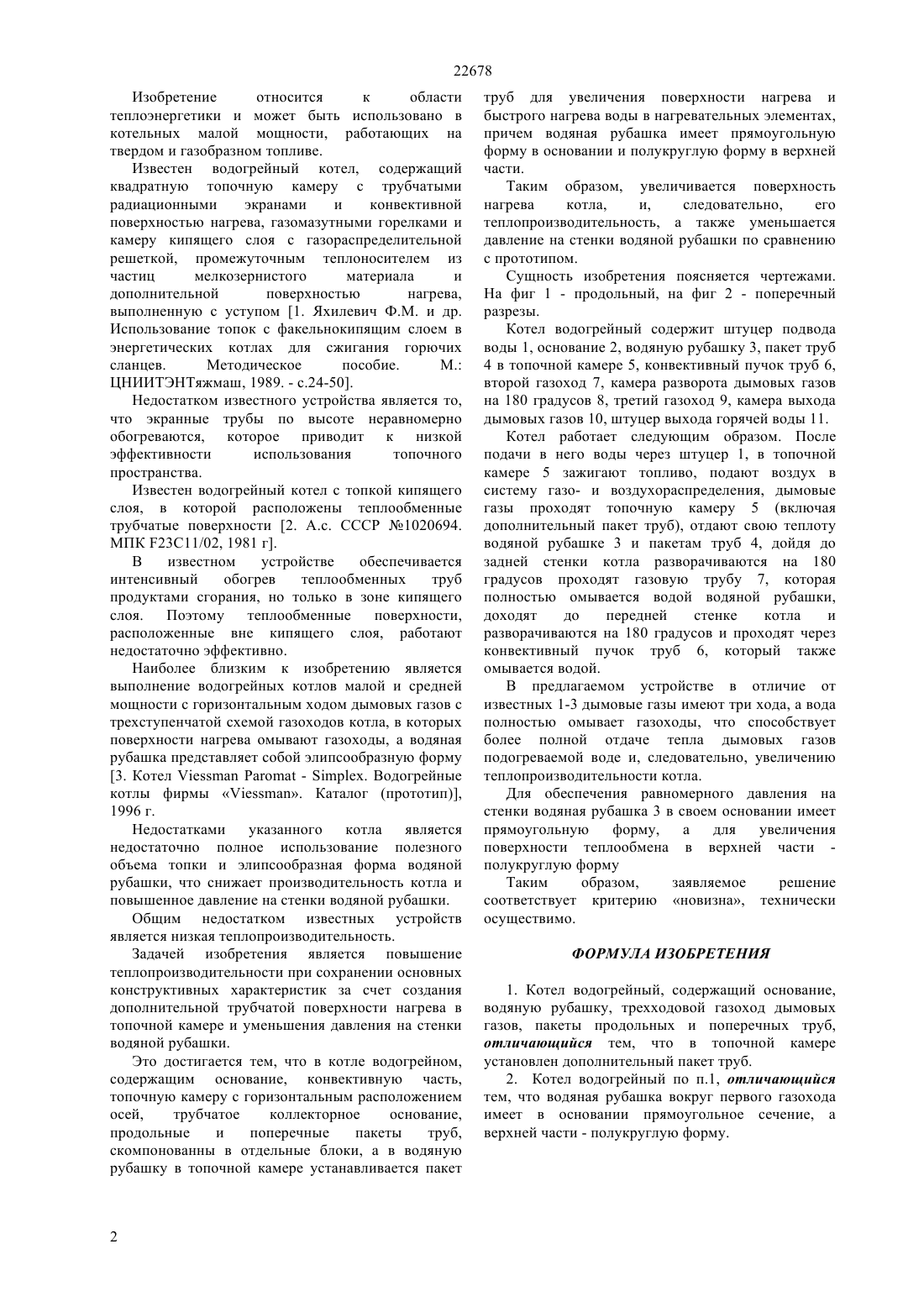

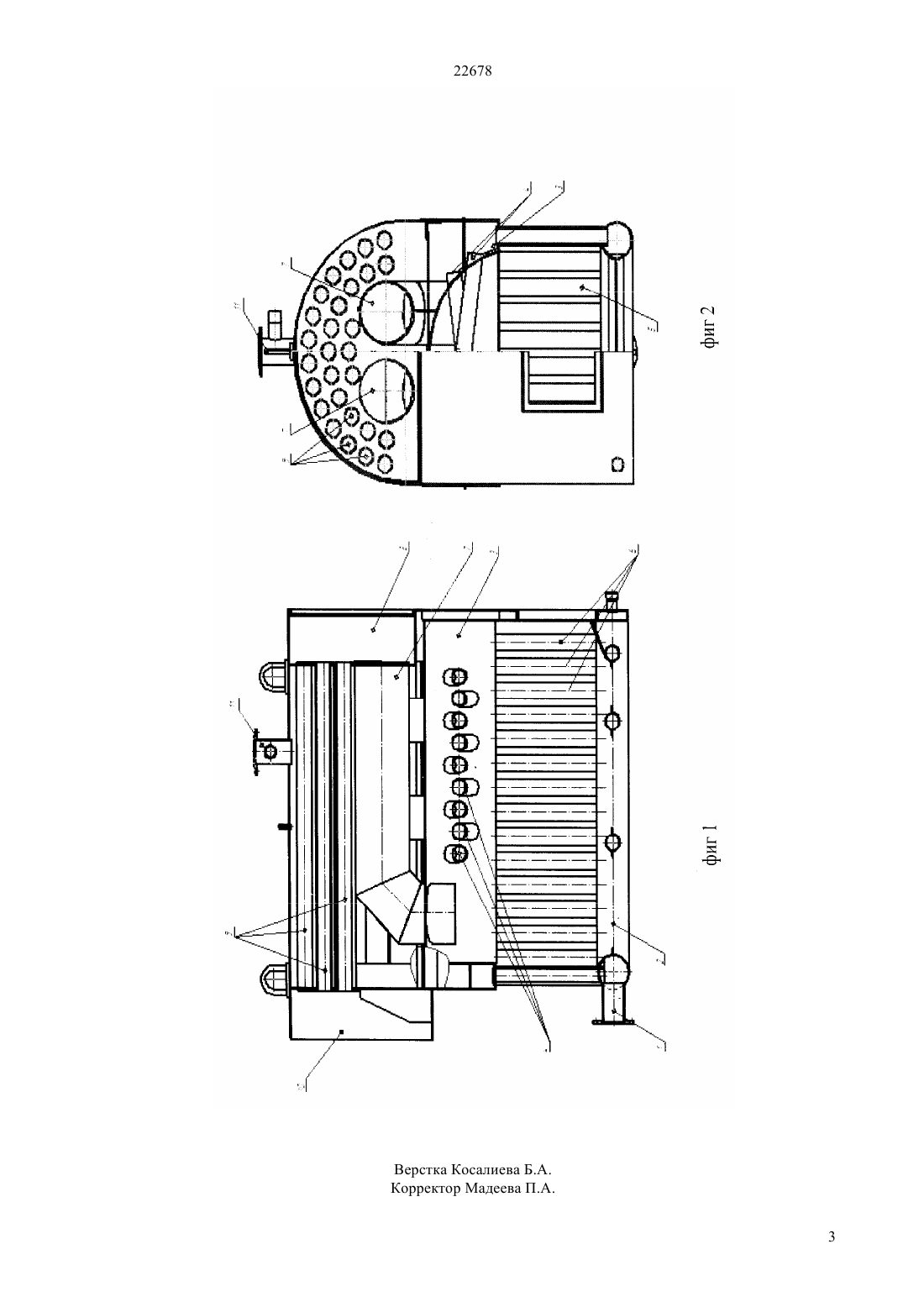

(51) 23 1/04 (2009.01) 24 1/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ котельных малой мощности, работающих на твердом и газообразном топливе. В предложенном устройстве в топочной камере установлен пакет труб, водяная рубашка вокруг первого газохода имеет в основании прямоугольную форму, а в верхней части полукруглую форму. Это увеличивает поверхности теплообмена и,следовательно, повышает теплопроизводительность котла.(76) Зайченко Владимир Семенович Зайченко Александр Владимирович(56) Котел- . Каталог Водогрейные котлы фирмы , 1996(57) Изобретение относится к области теплоэнергетики и может быть использовано в 22678 Изобретение относится к области теплоэнергетики и может быть использовано в котельных малой мощности, работающих на твердом и газобразном топливе. Известен водогрейный котел, содержащий квадратную топочную камеру с трубчатыми радиационными экранами и конвективной поверхностью нагрева, газомазутными горелками и камеру кипящего слоя с газораспределительной решеткой, промежуточным теплоносителем из частиц мелкозернистого материала и дополнительной поверхностью нагрева,выполненную с уступом 1. Яхилевич Ф.М. и др. Использование топок с факельнокипящим слоем в энергетических котлах для сжигания горючих сланцев. Методическое пособие. М. ЦНИИТЭНТяжмаш, 1989. - с.24-50. Недостатком известного устройства является то,что экранные трубы по высоте неравномерно обогреваются, которое приводит к низкой эффективности использования топочного пространства. Известен водогрейный котел с топкой кипящего слоя, в которой расположены теплообменные трубчатые поверхности 2. А.с. СССР 1020694. МПК 2311/02, 1981 г. В известном устройстве обеспечивается интенсивный обогрев теплообменных труб продуктами сгорания, но только в зоне кипящего слоя. Поэтому теплообменные поверхности,расположенные вне кипящего слоя, работают недостаточно эффективно. Наиболее близким к изобретению является выполнение водогрейных котлов малой и средней мощности с горизонтальным ходом дымовых газов с трехступенчатой схемой газоходов котла, в которых поверхности нагрева омывают газоходы, а водяная рубашка представляет собой элипсообразную форму 3. Котел- . Водогрейные котлы фирмы . Каталог (прототип),1996 г. Недостатками указанного котла является недостаточно полное использование полезного объема топки и элипсообразная форма водяной рубашки, что снижает производительность котла и повышенное давление на стенки водяной рубашки. Общим недостатком известных устройств является низкая теплопроизводительность. Задачей изобретения является повышение теплопроизводительности при сохранении основных конструктивных характеристик за счет создания дополнительной трубчатой поверхности нагрева в топочной камере и уменьшения давления на стенки водяной рубашки. Это достигается тем, что в котле водогрейном,содержащим основание, конвективную часть,топочную камеру с горизонтальным расположением осей,трубчатое коллекторное основание,продольные и поперечные пакеты труб,скомпонованны в отдельные блоки, а в водяную рубашку в топочной камере устанавливается пакет труб для увеличения поверхности нагрева и быстрого нагрева воды в нагревательных элементах,причем водяная рубашка имеет прямоугольную форму в основании и полукруглую форму в верхней части. Таким образом, увеличивается поверхность нагрева котла,и,следовательно,его теплопроизводительность, а также уменьшается давление на стенки водяной рубашки по сравнению с прототипом. Сущность изобретения поясняется чертежами. На фиг 1 - продольный, на фиг 2 - поперечный разрезы. Котел водогрейный содержит штуцер подвода воды 1, основание 2, водяную рубашку 3, пакет труб 4 в топочной камере 5, конвективный пучок труб 6,второй газоход 7, камера разворота дымовых газов на 180 градусов 8, третий газоход 9, камера выхода дымовых газов 10, штуцер выхода горячей воды 11. Котел работает следующим образом. После подачи в него воды через штуцер 1, в топочной камере 5 зажигают топливо, подают воздух в систему газо- и воздухораспределения, дымовые газы проходят топочную камеру 5 (включая дополнительный пакет труб), отдают свою теплоту водяной рубашке 3 и пакетам труб 4, дойдя до задней стенки котла разворачиваются на 180 градусов проходят газовую трубу 7, которая полностью омывается водой водяной рубашки,доходят до передней стенке котла и разворачиваются на 180 градусов и проходят через конвективный пучок труб 6, который также омывается водой. В предлагаемом устройстве в отличие от известных 1-3 дымовые газы имеют три хода, а вода полностью омывает газоходы, что способствует более полной отдаче тепла дымовых газов подогреваемой воде и, следовательно, увеличению теплопроизводительности котла. Для обеспечения равномерного давления на стенки водяная рубашка 3 в своем основании имеет прямоугольную форму, а для увеличения поверхности теплообмена в верхней части полукруглую форму Таким образом,заявляемое решение соответствует критерию новизна, технически осуществимо. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Котел водогрейный, содержащий основание,водяную рубашку, трехходовой газоход дымовых газов, пакеты продольных и поперечных труб,отличающийся тем, что в топочной камере установлен дополнительный пакет труб. 2. Котел водогрейный по п.1, отличающийся тем, что водяная рубашка вокруг первого газохода имеет в основании прямоугольное сечение, а верхней части - полукруглую форму.
