Регулятор мощности с диодами Zenera

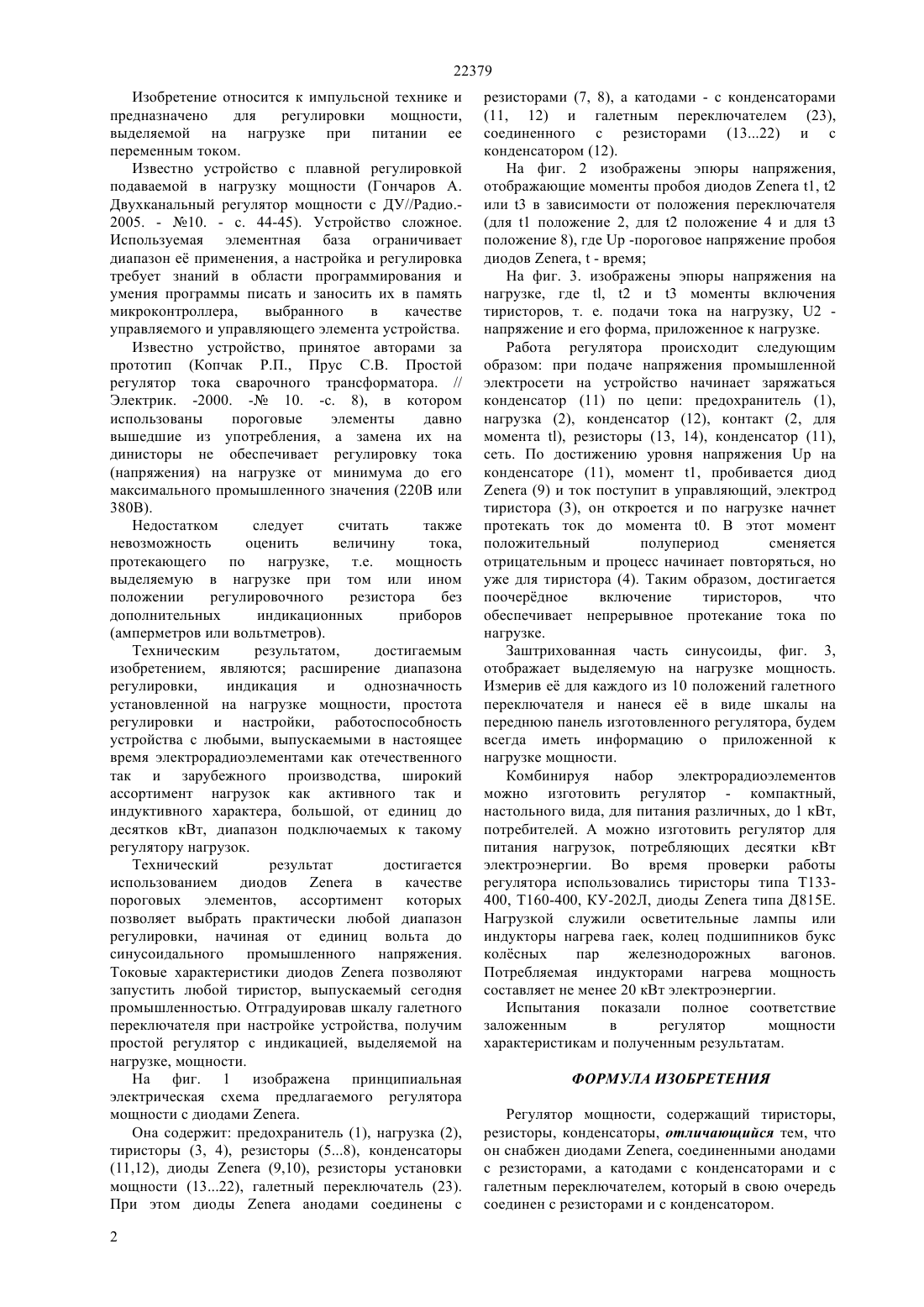

(51) 01 29/866 (2009.01) 01 29/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Регулятор мощности, содержащий тиристоры,резисторы, конденсаторы, отличающийся тем, что он снабжен диодами , соединенными анодами с резисторами, а катодами с конденсаторами и с галетным переключателем, который в свою очередь соединен с резисторами и с конденсатором. Применение осуществленного устройства позволяет расширить диапазон регулировки мощности, индицировать ее значение, обеспечить более надежное функционирование, расширить область использования.(76) Квитка Василий Николаевич Пукема Василий Иванович(56) Копчак Р.П., Прус СВ. Простой регулятор тока сварочного трансформатора // Электрик, 2000, 10,с. 8 22379 Изобретение относится к импульсной технике и предназначено для регулировки мощности,выделяемой на нагрузке при питании ее переменным током. Известно устройство с плавной регулировкой подаваемой в нагрузку мощности (Гончаров А. Двухканальный регулятор мощности с ДУ//Радио.2005. - 10. - с. 44-45). Устройство сложное. Используемая элементная база ограничивает диапазон е применения, а настройка и регулировка требует знаний в области программирования и умения программы писать и заносить их в память микроконтроллера,выбранного в качестве управляемого и управляющего элемента устройства. Известно устройство, принятое авторами за прототип (Копчак Р.П., Прус С.В. Простой регулятор тока сварочного трансформатора. // Электрик. -2000. - 10. -с. 8), в котором использованы пороговые элементы давно вышедшие из употребления, а замена их на динисторы не обеспечивает регулировку тока(напряжения) на нагрузке от минимума до его максимального промышленного значения (220 В или 380 В). Недостатком следует считать также невозможность оценить величину тока,протекающего по нагрузке, т.е. мощность выделяемую в нагрузке при том или ином положении регулировочного резистора без дополнительных индикационных приборов(амперметров или вольтметров). Техническим результатом,достигаемым изобретением, являются расширение диапазона регулировки,индикация и однозначность установленной на нагрузке мощности, простота регулировки и настройки, работоспособность устройства с любыми, выпускаемыми в настоящее время электрорадиоэлементами как отечественного так и зарубежного производства, широкий ассортимент нагрузок как активного так и индуктивного характера, большой, от единиц до десятков кВт, диапазон подключаемых к такому регулятору нагрузок. Технический результат достигается использованием диодовв качестве пороговых элементов, ассортимент которых позволяет выбрать практически любой диапазон регулировки, начиная от единиц вольта до синусоидального промышленного напряжения. Токовые характеристики диодовпозволяют запустить любой тиристор, выпускаемый сегодня промышленностью. Отградуировав шкалу галетного переключателя при настройке устройства, получим простой регулятор с индикацией, выделяемой на нагрузке, мощности. На фиг. 1 изображена принципиальная электрическая схема предлагаемого регулятора мощности с диодами . Она содержит предохранитель (1), нагрузка (2),тиристоры (3, 4), резисторы (58), конденсаторы(11,12), диоды(9,10), резисторы установки мощности (1322), галетный переключатель (23). При этом диодыанодами соединены с 2(11, 12) и галетным переключателем (23),соединенного с резисторами (1322) и с конденсатором (12). На фиг. 2 изображены эпюры напряжения,отображающие моменты пробоя диодов 1, 2 или 3 в зависимости от положения переключателя(для 1 положение 2, для 2 положение 4 и для 3 положение 8), где-пороговое напряжение пробоя диодов ,- время На фиг. 3. изображены эпюры напряжения на нагрузке, где , 2 и 3 моменты включения тиристоров, т. е. подачи тока на нагрузку, 2 напряжение и его форма, приложенное к нагрузке. Работа регулятора происходит следующим образом при подаче напряжения промышленной электросети на устройство начинает заряжаться конденсатор (11) по цепи предохранитель (1),нагрузка (2), конденсатор (12), контакт (2, для момента ), резисторы (13, 14), конденсатор (11),сеть. По достижению уровня напряженияна конденсаторе (11), момент 1, пробивается диод(9) и ток поступит в управляющий, электрод тиристора (3), он откроется и по нагрузке начнет протекать ток до момента 0. В этот момент положительный полупериод сменяется отрицательным и процесс начинает повторяться, но уже для тиристора (4). Таким образом, достигается поочердное включение тиристоров,что обеспечивает непрерывное протекание тока по нагрузке. Заштрихованная часть синусоиды, фиг. 3,отображает выделяемую на нагрузке мощность. Измерив е для каждого из 10 положений галетного переключателя и нанеся е в виде шкалы на переднюю панель изготовленного регулятора, будем всегда иметь информацию о приложенной к нагрузке мощности. Комбинируя набор электрорадиоэлементов можно изготовить регулятор - компактный,настольного вида, для питания различных, до 1 кВт,потребителей. А можно изготовить регулятор для питания нагрузок, потребляющих десятки кВт электроэнергии. Во время проверки работы регулятора использовались тиристоры типа Т 133400, Т 160-400, КУ-202 Л, диодытипа Д 815 Е. Нагрузкой служили осветительные лампы или индукторы нагрева гаек, колец подшипников букс колсных пар железнодорожных вагонов. Потребляемая индукторами нагрева мощность составляет не менее 20 кВт электроэнергии. Испытания показали полное соответствие заложенным в регулятор мощности характеристикам и полученным результатам. ФОРМУЛА ИЗОБРЕТЕНИЯ Регулятор мощности, содержащий тиристоры,резисторы, конденсаторы, отличающийся тем, что он снабжен диодами , соединенными анодами с резисторами, а катодами с конденсаторами и с галетным переключателем, который в свою очередь соединен с резисторами и с конденсатором.
