Ветровая энергоустановка малой мощности
Формула / Реферат
Изобретение относится к ветровой энергетике, в частности в ветровым энергетическим установкам с горизонтальной осью ветроколеса. Ветровая энергоустановка малой мощности, содержащая ветроколесо с горизонтальной осью вращения, вал ветроколеса соединен с валом генератора, генератор установлен на платформе, имеющей возможность свободного поворота на башне, имеется флюгер, отличающаяся тем, что ветроколесо установлено на дополнительной платформе, установленной на платформе с возможностью ограниченного поворота не более 60º, вал ветроколеса и вал генератора соединены гибкой муфтой, флюгер крепится к дополнительной платформе. Применение предлагаемой конструкции ветроустановки позволит повысить КПД, за счет повышения оперативности ориентации ветроколеса по направлению ветрового потока, особенно при незначительных изменениях направления ветра. Ветроколесо будет более эффективно использовать энергию ветрового потока.
Текст

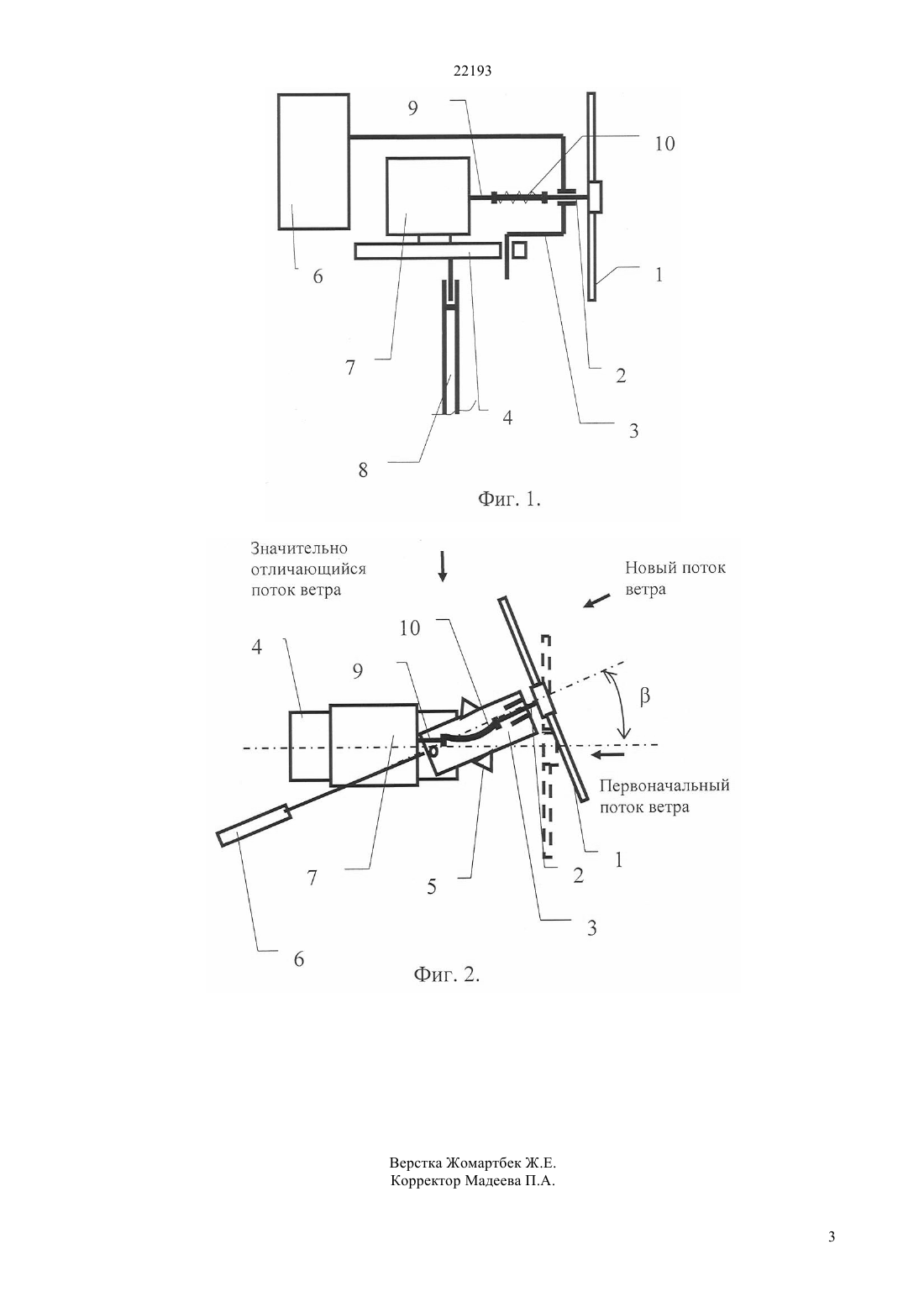

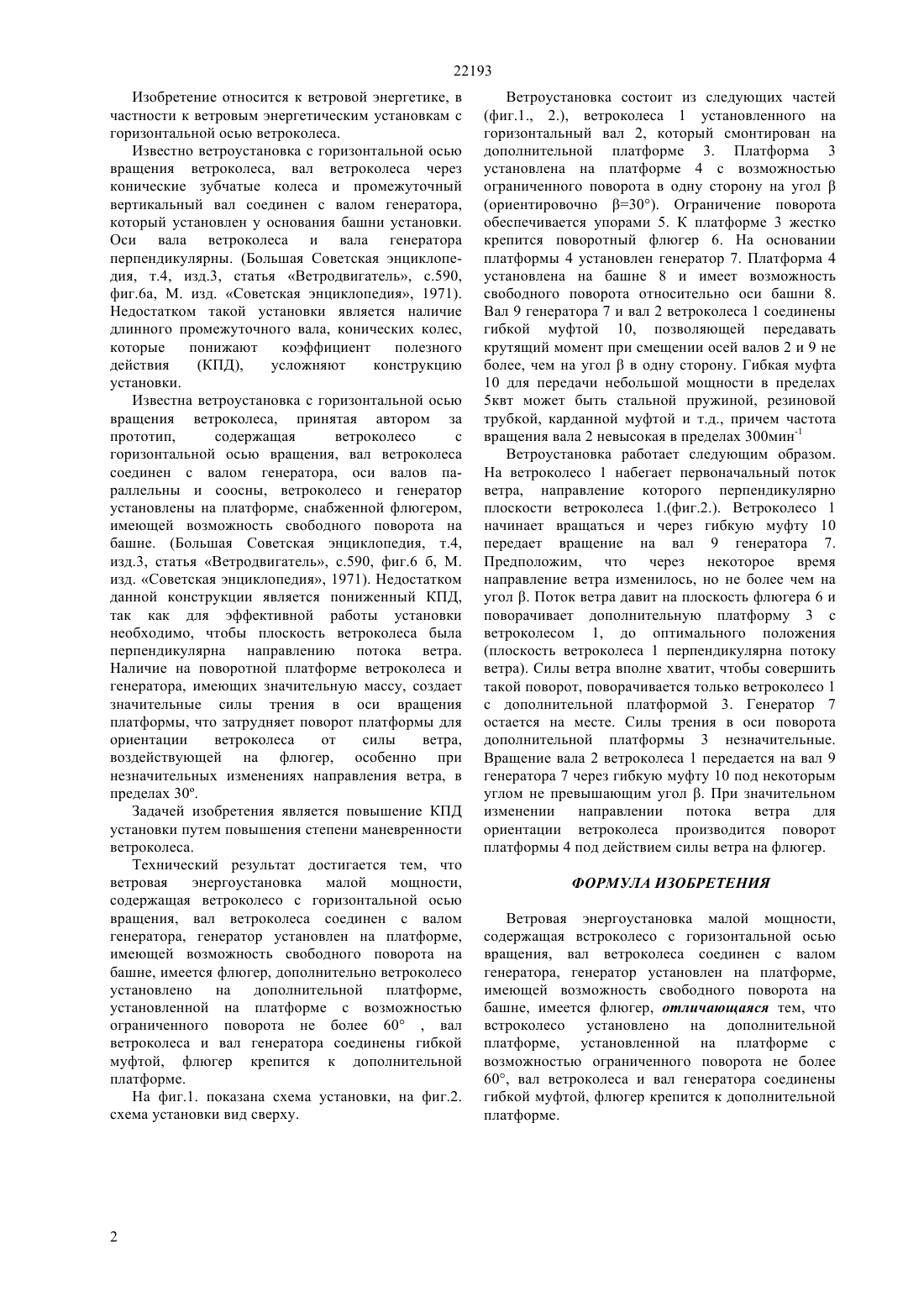

(51) 03 7/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ содержащая ветроколесо с горизонтальной осью вращения, вал ветроколеса соединен с валом генератора, генератор установлен на платформе,имеющей возможность свободного поворота на башне, имеется флюгер, отличающаяся тем, что ветроколесо установлено на дополнительной платформе, установленной на платформе с возможностью ограниченного поворота не более 60, вал ветроколеса и вал генератора соединены гибкой муфтой, флюгер крепится к дополнительной платформе. Применение предлагаемой конструкции ветроустановки позволит повысить КПД, за счет повышения оперативности ориентации ветроколеса по направлению ветрового потока, особенно при незначительных изменениях направления ветра. Ветроколесо будет более эффективно использовать энергию ветрового потока.(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет имени К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) ВЕТРОВАЯ ЭНЕРГОУСТАНОВКА МАЛОЙ МОЩНОСТИ(57) Изобретение относится к ветровой энергетике, в частности в ветровым энергетическим установкам с горизонтальной осью ветроколеса. Ветровая энергоустановка малой мощности, 22193 Изобретение относится к ветровой энергетике, в частности к ветровым энергетическим установкам с горизонтальной осью ветроколеса. Известно ветроустановка с горизонтальной осью вращения ветроколеса, вал ветроколеса через конические зубчатые колеса и промежуточный вертикальный вал соединен с валом генератора,который установлен у основания башни установки. Оси вала ветроколеса и вала генератора перпендикулярны. (Большая Советская энциклопедия, т.4, изд.3, статья Ветродвигатель, с.590,фиг.6 а, М. изд. Советская энциклопедия, 1971). Недостатком такой установки является наличие длинного промежуточного вала, конических колес,которые понижают коэффициент полезного действия(КПД),усложняют конструкцию установки. Известна ветроустановка с горизонтальной осью вращения ветроколеса, принятая автором за прототип,содержащая ветроколесо с горизонтальной осью вращения, вал ветроколеса соединен с валом генератора, оси валов параллельны и соосны, ветроколесо и генератор установлены на платформе, снабженной флюгером,имеющей возможность свободного поворота на башне. (Большая Советская энциклопедия, т.4,изд.3, статья Ветродвигатель, с.590, фиг.6 б, М. изд. Советская энциклопедия, 1971). Недостатком данной конструкции является пониженный КПД,так как для эффективной работы установки необходимо, чтобы плоскость ветроколеса была перпендикулярна направлению потока ветра. Наличие на поворотной платформе ветроколеса и генератора, имеющих значительную массу, создает значительные силы трения в оси вращения платформы, что затрудняет поворот платформы для ориентации ветроколеса от силы ветра,воздействующей на флюгер, особенно при незначительных изменениях направления ветра, в пределах 30. Задачей изобретения является повышение КПД установки путем повышения степени маневренности ветроколеса. Технический результат достигается тем, что ветровая энергоустановка малой мощности,содержащая ветроколесо с горизонтальной осью вращения, вал ветроколеса соединен с валом генератора, генератор установлен на платформе,имеющей возможность свободного поворота на башне, имеется флюгер, дополнительно ветроколесо установлено на дополнительной платформе,установленной на платформе с возможностью ограниченного поворота не более 60 , вал ветроколеса и вал генератора соединены гибкой муфтой, флюгер крепится к дополнительной платформе. На фиг.1. показана схема установки, на фиг.2. схема установки вид сверху. Ветроустановка состоит из следующих частей(фиг.1., 2.), ветроколеса 1 установленного на горизонтальный вал 2, который смонтирован на дополнительной платформе 3. Платформа 3 установлена на платформе 4 с возможностью ограниченного поворота в одну сторону на угол(ориентировочно 30). Ограничение поворота обеспечивается упорами 5. К платформе 3 жестко крепится поворотный флюгер 6. На основании платформы 4 установлен генератор 7. Платформа 4 установлена на башне 8 и имеет возможность свободного поворота относительно оси башни 8. Вал 9 генератора 7 и вал 2 ветроколеса 1 соединены гибкой муфтой 10, позволяющей передавать крутящий момент при смещении осей валов 2 и 9 не более, чем на уголв одну сторону. Гибкая муфта 10 для передачи небольшой мощности в пределах 5 квт может быть стальной пружиной, резиновой трубкой, карданной муфтой и т.д., причем частота вращения вала 2 невысокая в пределах 300 мин-1 Ветроустановка работает следующим образом. На ветроколесо 1 набегает первоначальный поток ветра, направление которого перпендикулярно плоскости ветроколеса 1.(фиг.2.). Ветроколесо 1 начинает вращаться и через гибкую муфту 10 передает вращение на вал 9 генератора 7. Предположим, что через некоторое время направление ветра изменилось, но не более чем на угол . Поток ветра давит на плоскость флюгера 6 и поворачивает дополнительную платформу 3 с ветроколесом 1, до оптимального положения(плоскость ветроколеса 1 перпендикулярна потоку ветра). Силы ветра вполне хватит, чтобы совершить такой поворот, поворачивается только ветроколесо 1 с дополнительной платформой 3. Генератор 7 остается на месте. Силы трения в оси поворота дополнительной платформы 3 незначительные. Вращение вала 2 ветроколеса 1 передается на вал 9 генератора 7 через гибкую муфту 10 под некоторым углом не превышающим угол . При значительном изменении направлении потока ветра для ориентации ветроколеса производится поворот платформы 4 под действием силы ветра на флюгер. ФОРМУЛА ИЗОБРЕТЕНИЯ Ветровая энергоустановка малой мощности,содержащая встроколесо с горизонтальной осью вращения, вал ветроколеса соединен с валом генератора, генератор установлен на платформе,имеющей возможность свободного поворота на башне, имеется флюгер, отличающаяся тем, что встроколесо установлено на дополнительной платформе, установленной на платформе с возможностью ограниченного поворота не более 60, вал ветроколеса и вал генератора соединены гибкой муфтой, флюгер крепится к дополнительной платформе.
МПК / Метки
МПК: F03D 7/02
Метки: ветровая, мощности, энергоустановка, малой
