Способ получения ионопроводящего полимерного комплекса

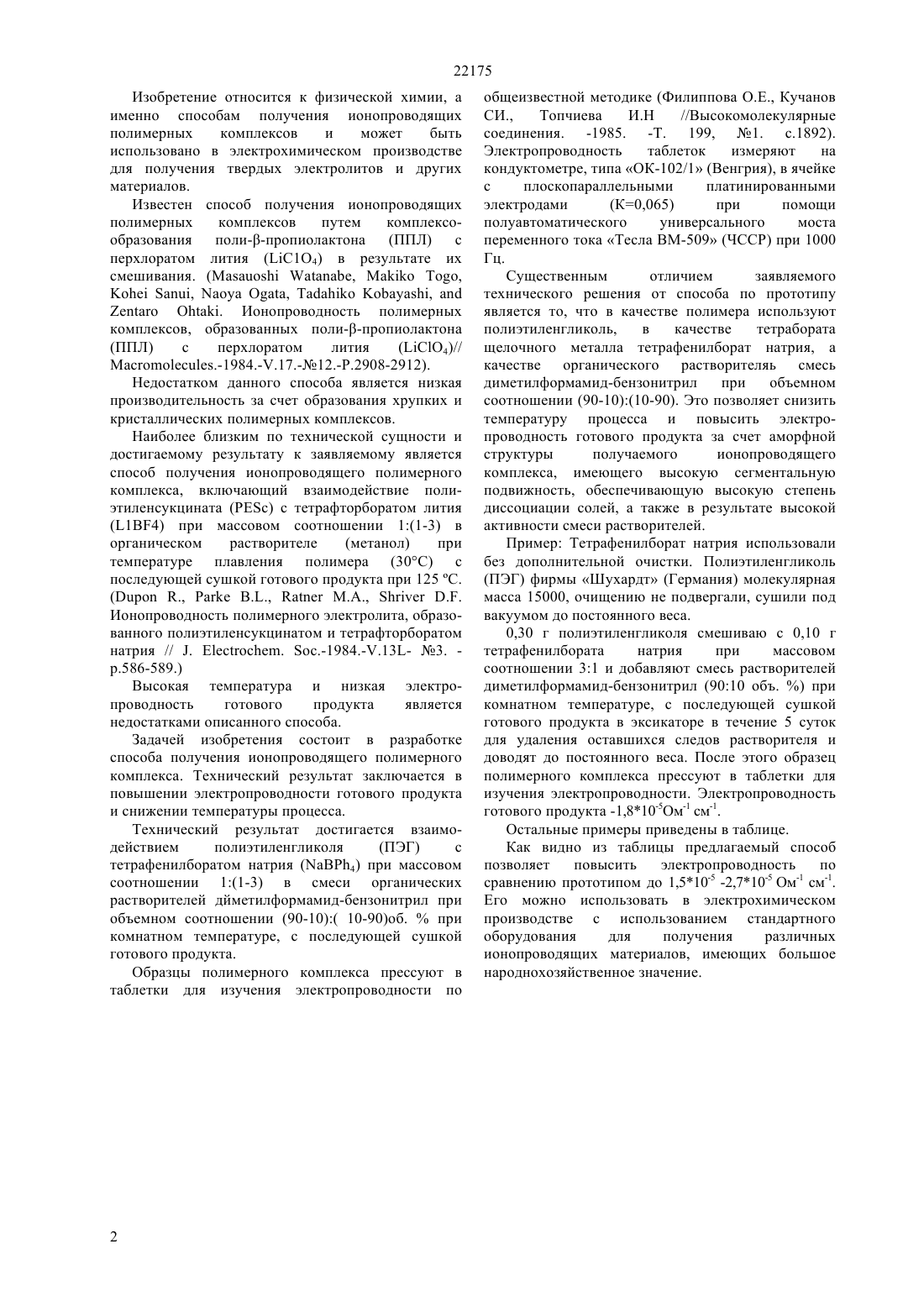

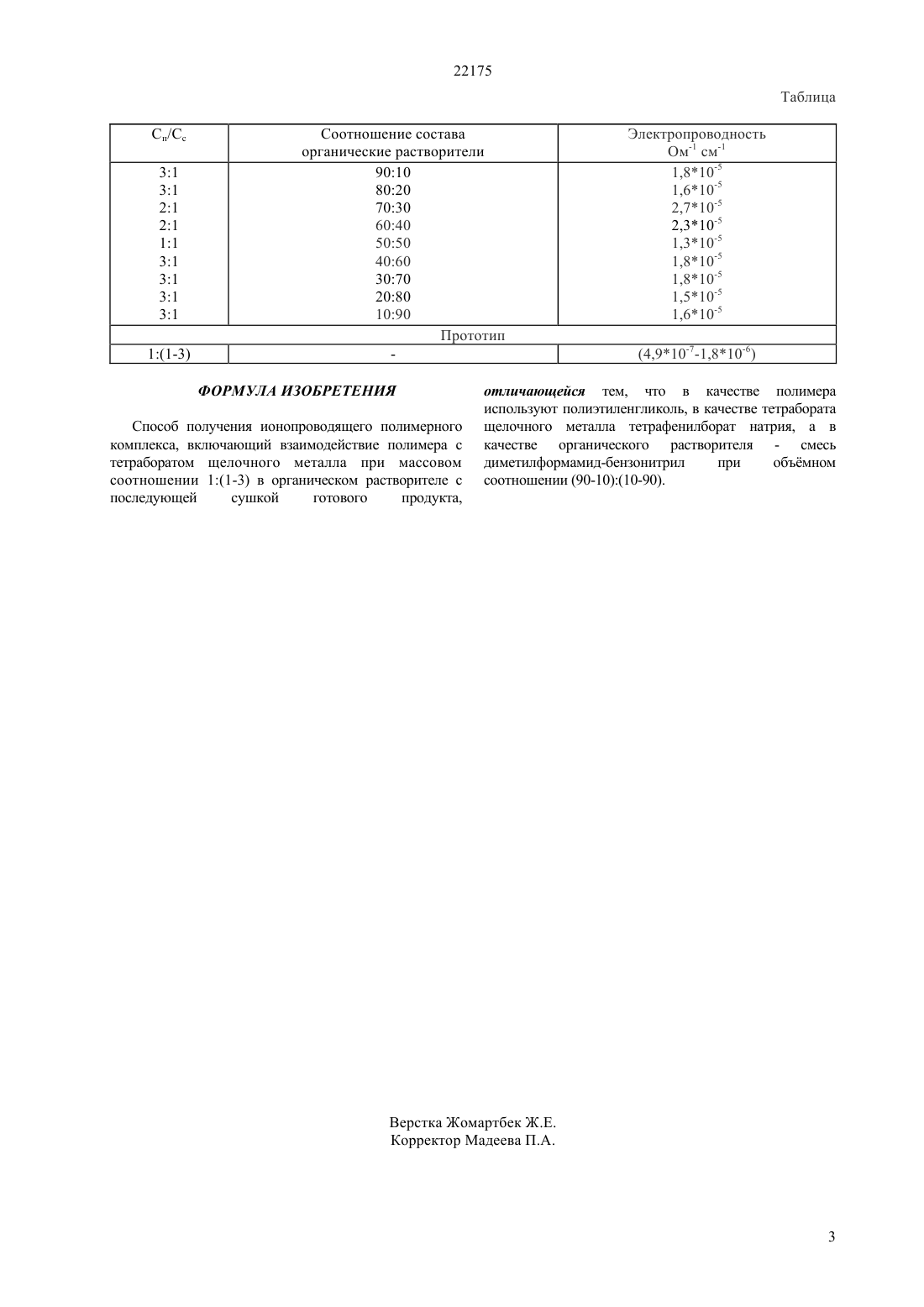

(51) 08 2/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ ПОЛУЧЕНИЯ ИОНОПРОВОДЯЩЕГО ПОЛИМЕРНОГО КОМПЛЕКСА(57) Изобретение относится к физической химии, а именно способам получения ионопроводящих полимерных комплексов и может быть использовано в электрохимическом производстве для получения твердых электролитов и других материалов. В результате взаимодействия полиэтиленгликоля с тетрафенилборатом натрия (4) при массовом соотношении 1(1-3) в смеси органических растворителей диметилформамид-бензонитрил при объемном соотношении (90-10)(10-90) об.при комнатном температуре с последующей сушкой готового продукта электропроводность повышается до 1,510-5 -2,710-5 Ом-1 см-1.(72) Кожамжарова Асел Сейдахметкызы Джумадилов Талкыбек Кожатаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Институт химических наук имени А. Б. Бектурова Комитета науки Министерства образования и науки Республики Казахстан 22175 Изобретение относится к физической химии, а именно способам получения ионопроводящих полимерных комплексов и может быть использовано в электрохимическом производстве для получения твердых электролитов и других материалов. Известен способ получения ионопроводящих полимерных комплексов путем комплексообразования полипропиолактона (ППЛ) с перхлоратом лития (1 О 4) в результате их смешивания. ( ,, ,,,. Ионопроводность полимерных комплексов, образованных полипропиолактона.-1984.-.17.-12.-.2908-2912). Недостатком данного способа является низкая производительность за счет образования хрупких и кристаллических полимерных комплексов. Наиболее близким по технической сущности и достигаемому результату к заявляемому является способ получения ионопроводящего полимерного комплекса, включающий взаимодействие полиэтиленсукцинатас тетрафторборатом лития(14) при массовом соотношении 1(1-3) в органическом растворителе(метанол) при температуре плавления полимера (30 С) с последующей сушкой готового продукта при 125 С.( .,,, Ионопроводность полимерного электролита, образованного полиэтиленсукцинатом и тетрафторборатом натрия // . . .-1984.-.13- 3. р.586-589.) Высокая температура и низкая электропроводность готового продукта является недостатками описанного способа. Задачей изобретения состоит в разработке способа получения ионопроводящего полимерного комплекса. Технический результат заключается в повышении электропроводности готового продукта и снижении температуры процесса. Технический результат достигается взаимодействием полиэтиленгликоля(ПЭГ) с тетрафенилборатом натрия (4) при массовом соотношении 1(1-3) в смеси органических растворителей дйметилформамид-бензонитрил при объемном соотношении (90-10)( 10-90)об.при комнатном температуре, с последующей сушкой готового продукта. Образцы полимерного комплекса прессуют в таблетки для изучения электропроводности по//Высокомолекулярные соединения. -1985. -Т. 199, 1. с.1892). Электропроводность таблеток измеряют на кондуктометре, типа ОК-102/1 (Венгрия), в ячейке с плоскопараллельными платинированными электродами(К 0,065) при помощи полуавтоматического универсального моста переменного тока Тесла ВМ-509 (ЧССР) при 1000 Гц. Существенным отличием заявляемого технического решения от способа по прототипу является то, что в качестве полимера используют полиэтиленгликоль,в качестве тетрабората щелочного металла тетрафенилборат натрия, а качестве органического растворителяь смесь диметилформамид-бензонитрил при объемном соотношении (90-10)(10-90). Это позволяет снизить температуру процесса и повысить электропроводность готового продукта за счет аморфной структуры получаемого ионопроводящего комплекса, имеющего высокую сегментальную подвижность, обеспечивающую высокую степень диссоциации солей, а также в результате высокой активности смеси растворителей. Пример Тетрафенилборат натрия использовали без дополнительной очистки. Полиэтиленгликоль(ПЭГ) фирмы Шухардт (Германия) молекулярная масса 15000, очищению не подвергали, сушили под вакуумом до постоянного веса. 0,30 г полиэтиленгликоля смешиваю с 0,10 г тетрафенилбората натрия при массовом соотношении 31 и добавляют смесь растворителей диметилформамид-бензонитрил (9010 объ. ) при комнатном температуре, с последующей сушкой готового продукта в эксикаторе в течение 5 суток для удаления оставшихся следов растворителя и доводят до постоянного веса. После этого образец полимерного комплекса прессуют в таблетки для изучения электропроводности. Электропроводность готового продукта -1,810-5 Ом-1 см-1. Остальные примеры приведены в таблице. Как видно из таблицы предлагаемый способ позволяет повысить электропроводность по сравнению прототипом до 1,510-5 -2,710-5 Ом-1 см-1. Его можно использовать в электрохимическом производстве с использованием стандартного оборудования для получения различных ионопроводящих материалов, имеющих большое народнохозяйственное значение. Соотношение состава органические растворители 9010 8020 7030 6040 5050 4060 3070 2080 1090 Прототип ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения ионопроводящего полимерного комплекса, включающий взаимодействие полимера с тетраборатом щелочного металла при массовом соотношении 1(1-3) в органическом растворителе с последующей сушкой готового продукта, Электропроводность Ом-1 см-1 1,810-5 1,610-5 2,710-5 2,310-5 1,310-5 1,810-5 1,810-5 1,510-5 1,610-5 отличающейся тем, что в качестве полимера используют полиэтиленгликоль, в качестве тетрабората щелочного металла тетрафенилборат натрия, а в качестве органического растворителя - смесь диметилформамид-бензонитрил при объмном соотношении (90-10)(10-90).
