Способ плавления блочной серы

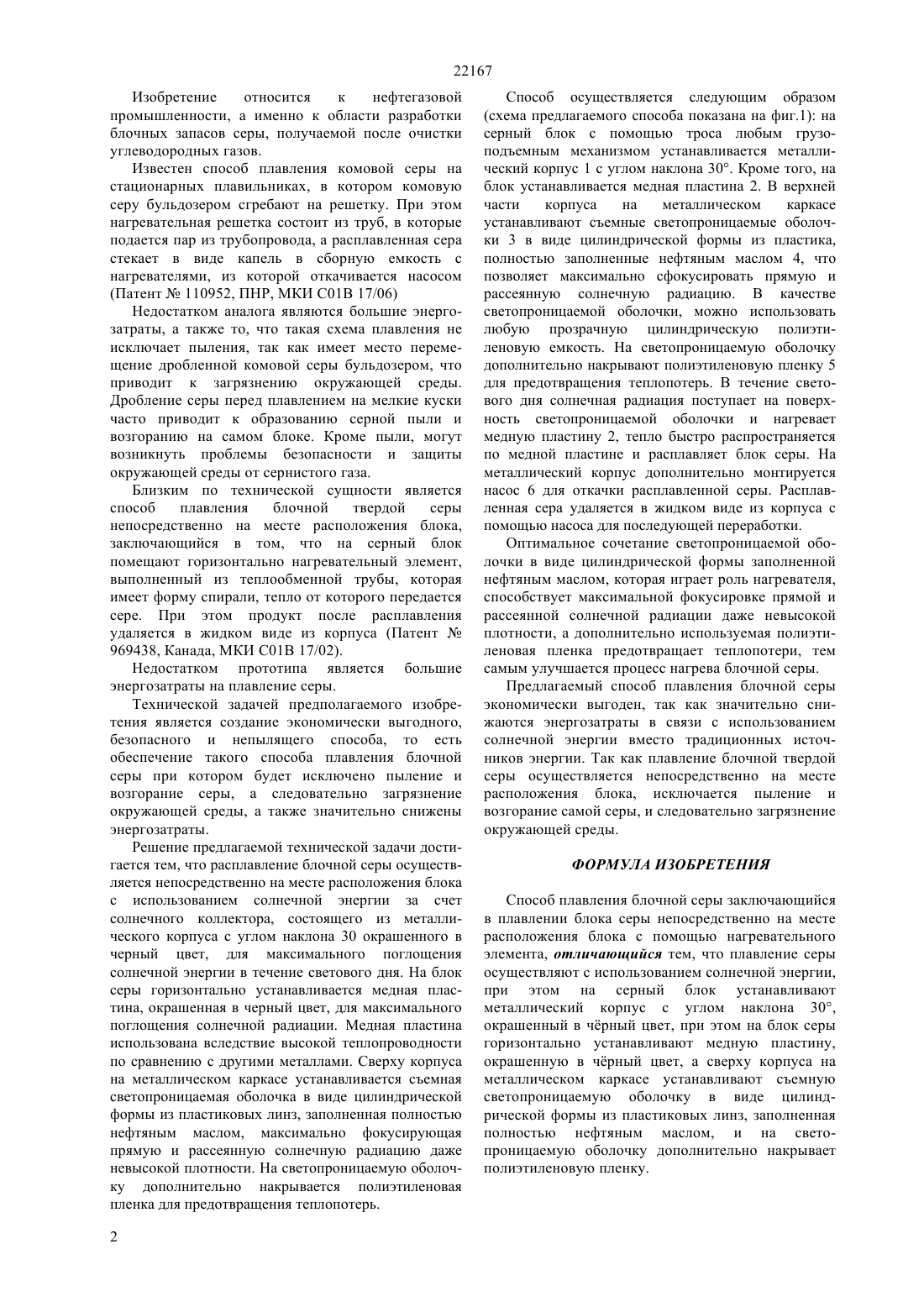

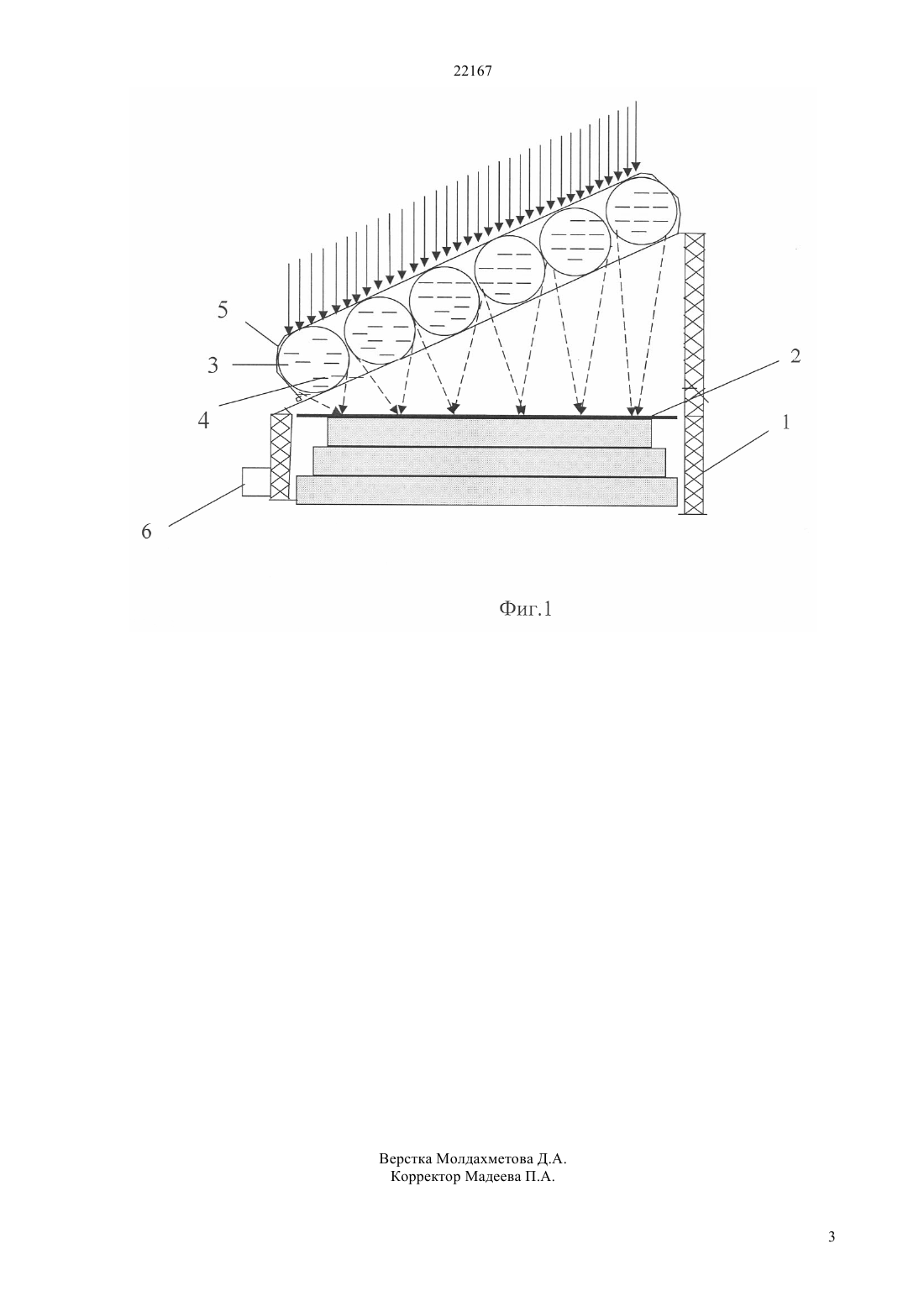

(51) 01 17/02 (2006.01) 01 17/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ серный блок устанавливается металлический корпус с углом наклона 30, окрашенный в черный цвет. Кроме того, на блок серы горизонтально устанавливается медная пластина, окрашенная в черный цвет, а сверху корпуса на металлическом каркасе устанавливается съемная светопроницаемая оболочка в виде цилиндрической формы из пластиковых линз, заполненная полностью нефтяным маслом, и на светопроницаемую оболочку дополнительно накрывается полиэтиленовая пленка. Предлагаемый способ плавления блочной серы экономически выгоден, так как значительно снижаются энергозатраты в связи с использованием солнечной энергии вместо традиционных источников энергии. Так как плавление блочной твердой серы осуществляется непосредственно на месте расположения блока, исключается пыление и возгорание самой серы, и следовательно загрязнение окружающей среды.(72) Ахмеджанов Тлевхан Куромжанович Абдибаттаева Марал Мауленовна Аккенжеева Анар Шынабаевна Аязбаев Ерик Хусаинович Ахмеджанова Лаура Тлевхановна(54) СПОСОБ ПЛАВЛЕНИЯ БЛОЧНОЙ СЕРЫ(57) Изобретение относится к нефтегазовой промышленности, а именно к области разработки блочных запасов серы, получаемой после очистки углеводородных газов. Способ плавления блочной серы заключающийся в плавлении блока серы непосредственно на месте расположения блока с помощью нагревательного элемента. При этом плавление серы осуществляется с использованием солнечной энергии, для чего на 22167 Изобретение относится к нефтегазовой промышленности, а именно к области разработки блочных запасов серы, получаемой после очистки углеводородных газов. Известен способ плавления комовой серы на стационарных плавильниках, в котором комовую серу бульдозером сгребают на решетку. При этом нагревательная решетка состоит из труб, в которые подается пар из трубопровода, а расплавленная сера стекает в виде капель в сборную емкость с нагревателями, из которой откачивается насосом(Патент 110952, ПНР, МКИ С 01 В 17/06) Недостатком аналога являются большие энергозатраты, а также то, что такая схема плавления не исключает пыления, так как имеет место перемещение дробленной комовой серы бульдозером, что приводит к загрязнению окружающей среды. Дробление серы перед плавлением на мелкие куски часто приводит к образованию серной пыли и возгоранию на самом блоке. Кроме пыли, могут возникнуть проблемы безопасности и защиты окружающей среды от сернистого газа. Близким по технической сущности является способ плавления блочной твердой серы непосредственно на месте расположения блока,заключающийся в том, что на серный блок помещают горизонтально нагревательный элемент,выполненный из теплообменной трубы, которая имеет форму спирали, тепло от которого передается сере. При этом продукт после расплавления удаляется в жидком виде из корпуса (Патент 969438, Канада, МКИ С 01 В 17/02). Недостатком прототипа является большие энергозатраты на плавление серы. Технической задачей предполагаемого изобретения является создание экономически выгодного,безопасного и непылящего способа, то есть обеспечение такого способа плавления блочной серы при котором будет исключено пыление и возгорание серы, а следовательно загрязнение окружающей среды, а также значительно снижены энергозатраты. Решение предлагаемой технической задачи достигается тем, что расплавление блочной серы осуществляется непосредственно на месте расположения блока с использованием солнечной энергии за счет солнечного коллектора, состоящего из металлического корпуса с углом наклона 30 окрашенного в черный цвет, для максимального поглощения солнечной энергии в течение светового дня. На блок серы горизонтально устанавливается медная пластина, окрашенная в черный цвет, для максимального поглощения солнечной радиации. Медная пластина использована вследствие высокой теплопроводности по сравнению с другими металлами. Сверху корпуса на металлическом каркасе устанавливается съемная светопроницаемая оболочка в виде цилиндрической формы из пластиковых линз, заполненная полностью нефтяным маслом, максимально фокусирующая прямую и рассеянную солнечную радиацию даже невысокой плотности. На светопроницаемую оболочку дополнительно накрывается полиэтиленовая пленка для предотвращения теплопотерь. 2 Способ осуществляется следующим образом(схема предлагаемого способа показана на фиг.1) на серный блок с помощью троса любым грузоподъемным механизмом устанавливается металлический корпус 1 с углом наклона 30. Кроме того, на блок устанавливается медная пластина 2. В верхней части корпуса на металлическом каркасе устанавливают съемные светопроницаемые оболочки 3 в виде цилиндрической формы из пластика,полностью заполненные нефтяным маслом 4, что позволяет максимально сфокусировать прямую и рассеянную солнечную радиацию. В качестве светопроницаемой оболочки, можно использовать любую прозрачную цилиндрическую полиэтиленовую емкость. На светопроницаемую оболочку дополнительно накрывают полиэтиленовую пленку 5 для предотвращения теплопотерь. В течение светового дня солнечная радиация поступает на поверхность светопроницаемой оболочки и нагревает медную пластину 2, тепло быстро распространяется по медной пластине и расплавляет блок серы. На металлический корпус дополнительно монтируется насос 6 для откачки расплавленной серы. Расплавленная сера удаляется в жидком виде из корпуса с помощью насоса для последующей переработки. Оптимальное сочетание светопроницаемой оболочки в виде цилиндрической формы заполненной нефтяным маслом, которая играет роль нагревателя,способствует максимальной фокусировке прямой и рассеянной солнечной радиации даже невысокой плотности, а дополнительно используемая полиэтиленовая пленка предотвращает теплопотери, тем самым улучшается процесс нагрева блочной серы. Предлагаемый способ плавления блочной серы экономически выгоден, так как значительно снижаются энергозатраты в связи с использованием солнечной энергии вместо традиционных источников энергии. Так как плавление блочной твердой серы осуществляется непосредственно на месте расположения блока, исключается пыление и возгорание самой серы, и следовательно загрязнение окружающей среды. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ плавления блочной серы заключающийся в плавлении блока серы непосредственно на месте расположения блока с помощью нагревательного элемента, отличающийся тем, что плавление серы осуществляют с использованием солнечной энергии,при этом на серный блок устанавливают металлический корпус с углом наклона 30,окрашенный в чрный цвет, при этом на блок серы горизонтально устанавливают медную пластину,окрашенную в чрный цвет, а сверху корпуса на металлическом каркасе устанавливают съемную светопроницаемую оболочку в виде цилиндрической формы из пластиковых линз, заполненная полностью нефтяным маслом, и на светопроницаемую оболочку дополнительно накрывает полиэтиленовую пленку.
