Устройство для местного лечения гнойных ран конечностей

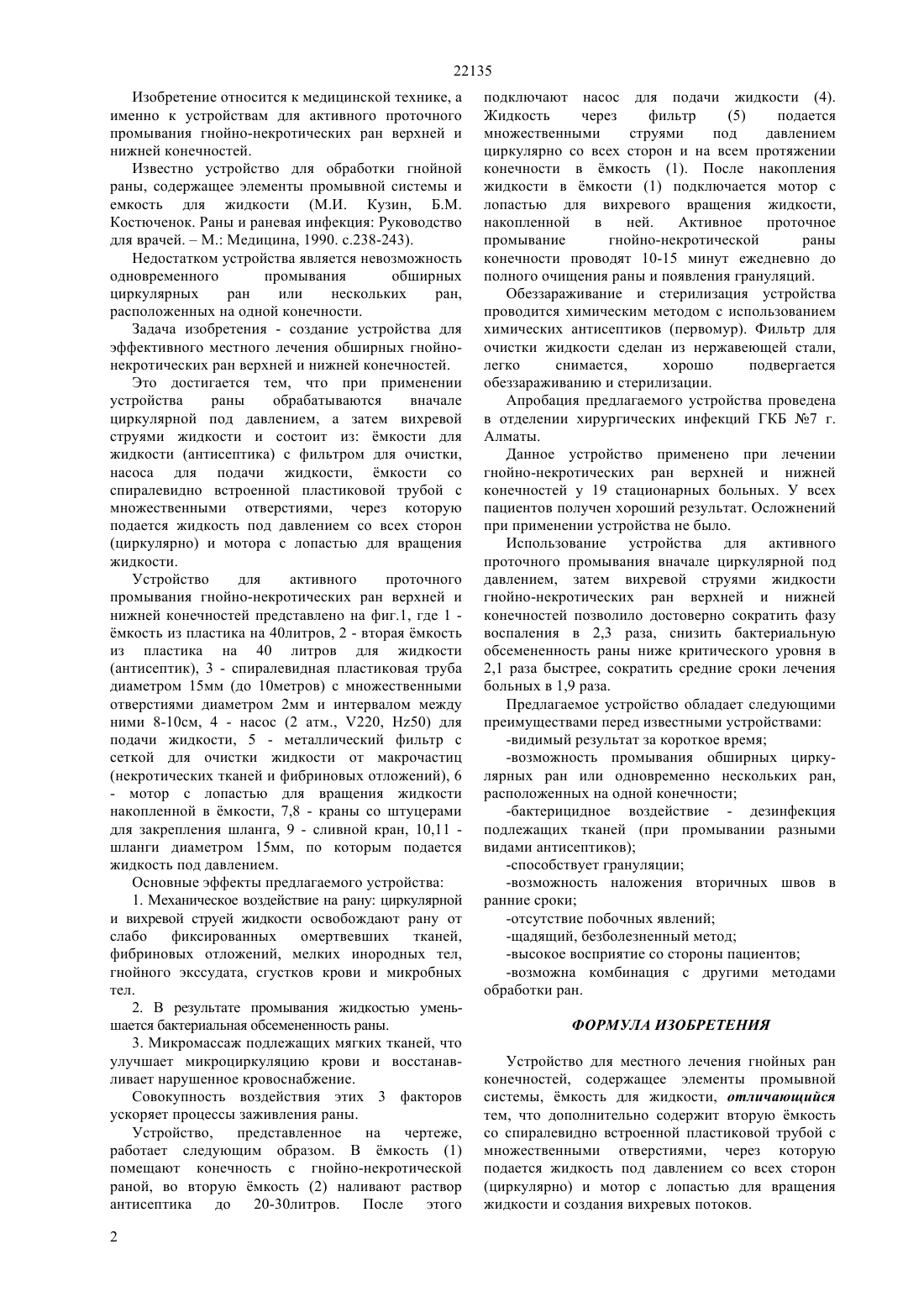

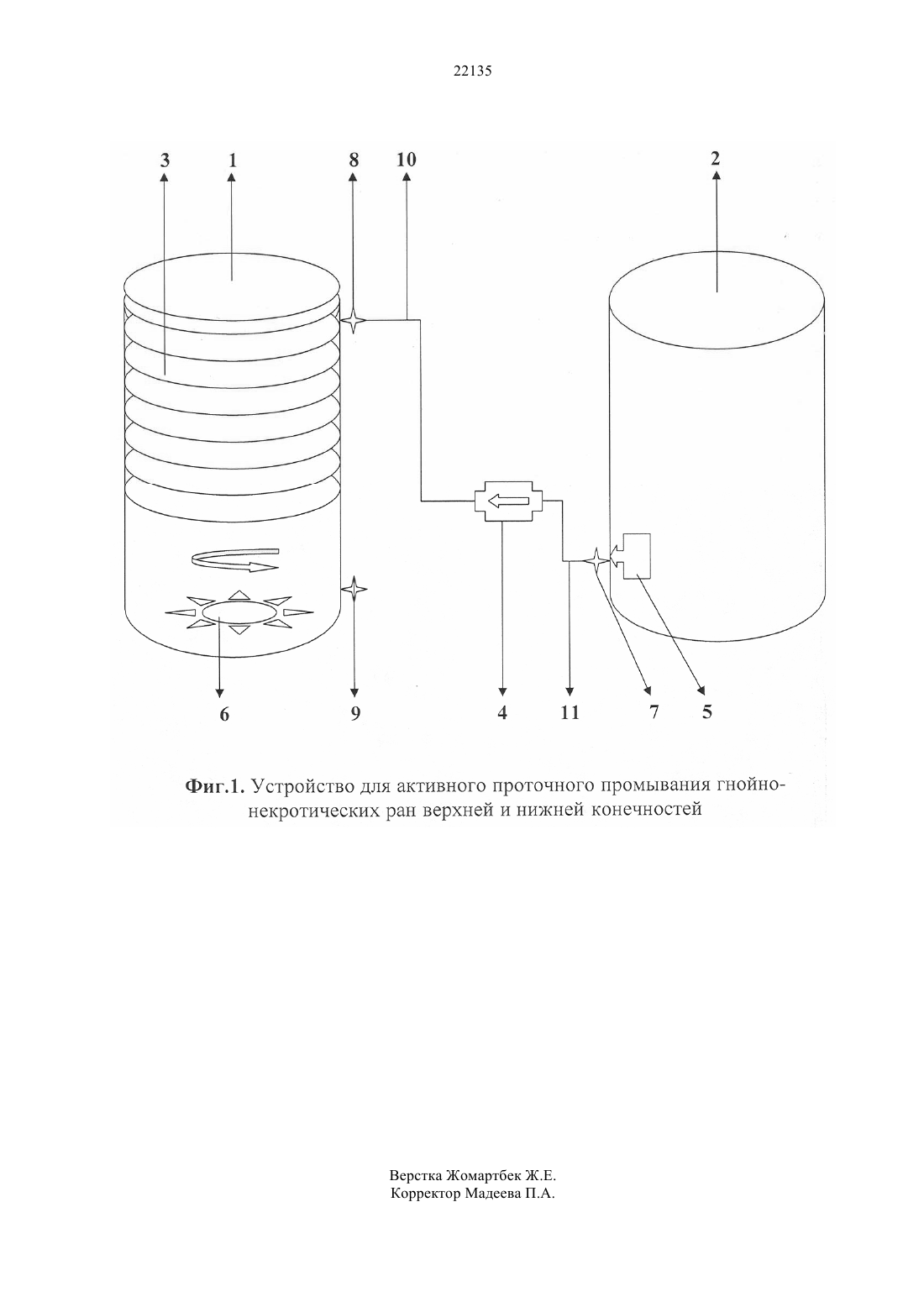

(51) А 61 В 17/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ содержащее вторую мкость со спиралевидно встроенной пластиковой трубой с множественными отверстиями, через которую подается жидкость под давлением со всех сторон (циркулярно) и мотора с лопастью для вращения жидкости и создания вихревых потоков. Основные эффекты предлагаемого устройства 1. Механическое воздействие на рану циркулярной и вихревой струей жидкости освобождают рану от слабо фиксированных омертвевших тканей, фибриновых отложений,мелких инородных тел, гнойного экссудата,сгустков крови и микробных тел. 2. В результате промывания жидкостью уменьшается бактериальная обсемененность раны. 3. Микромассаж подлежащих мягких тканей, что улучшает микроциркуляцию крови и восстанавливает нарушенное кровоснабжение. Совокупность воздействия этих 3 факторов ускоряет процессы заживления раны.(76) Бекишев Бактияр Мырзашевич ,Курамысов Еркин Акбарович(56) Кузин М.И., Костюченок Б.М. Раны и раневая поверхность Руководство для врачей.-М. Медицина, 1990. с.238-243(54) УСТРОЙСТВО ДЛЯ МЕСТНОГО ЛЕЧЕНИЯ ГНОЙНЫХ РАН КОНЕЧНОСТЕЙ(57) Изобретение относится к медицинской технике, а именно к устройствам для активного проточного промывания гнойно-некротических ран верхней и нижней конечностей. Задача изобретения - создание устройства для эффективного местного лечения обширных гнойнонекротических ран верхней и нижней конечностей. Устройство для местного лечения гнойных ран конечностей, содержащее элементы промывной системы, мкость для жидкости (антисептик), 22135 Изобретение относится к медицинской технике, а именно к устройствам для активного проточного промывания гнойно-некротических ран верхней и нижней конечностей. Известно устройство для обработки гнойной раны, содержащее элементы промывной системы и емкость для жидкости (М.И. Кузин, Б.М. Костюченок. Раны и раневая инфекция Руководство для врачей.М. Медицина, 1990. с.238-243). Недостатком устройства является невозможность одновременного промывания обширных циркулярных ран или нескольких ран,расположенных на одной конечности. Задача изобретения - создание устройства для эффективного местного лечения обширных гнойнонекротических ран верхней и нижней конечностей. Это достигается тем, что при применении устройства раны обрабатываются вначале циркулярной под давлением, а затем вихревой струями жидкости и состоит из мкости для жидкости (антисептика) с фильтром для очистки,насоса для подачи жидкости, мкости со спиралевидно встроенной пластиковой трубой с множественными отверстиями, через которую подается жидкость под давлением со всех сторон(циркулярно) и мотора с лопастью для вращения жидкости. Устройство для активного проточного промывания гнойно-некротических ран верхней и нижней конечностей представлено на фиг.1, где 1 мкость из пластика на 40 литров, 2 - вторая мкость из пластика на 40 литров для жидкости(антисептик), 3 - спиралевидная пластиковая труба диаметром 15 мм (до 10 метров) с множественными отверстиями диаметром 2 мм и интервалом между ними 8-10 см, 4 - насос (2 атм., 220, 50) для подачи жидкости, 5 - металлический фильтр с сеткой для очистки жидкости от макрочастиц- мотор с лопастью для вращения жидкости накопленной в мкости, 7,8 - краны со штуцерами для закрепления шланга, 9 - сливной кран, 10,11 шланги диаметром 15 мм, по которым подается жидкость под давлением. Основные эффекты предлагаемого устройства 1. Механическое воздействие на рану циркулярной и вихревой струей жидкости освобождают рану от слабо фиксированных омертвевших тканей,фибриновых отложений, мелких инородных тел,гнойного экссудата, сгустков крови и микробных тел. 2. В результате промывания жидкостью уменьшается бактериальная обсемененность раны. 3. Микромассаж подлежащих мягких тканей, что улучшает микроциркуляцию крови и восстанавливает нарушенное кровоснабжение. Совокупность воздействия этих 3 факторов ускоряет процессы заживления раны. Устройство,представленное на чертеже,работает следующим образом. В мкость (1) помещают конечность с гнойно-некротической раной, во вторую мкость (2) наливают раствор антисептика до 20-30 литров. После этого 2 подключают насос для подачи жидкости (4). Жидкость через фильтр(5) подается множественными струями под давлением циркулярно со всех сторон и на всем протяжении конечности в мкость (1). После накопления жидкости в мкости (1) подключается мотор с лопастью для вихревого вращения жидкости,накопленной в ней. Активное проточное промывание гнойно-некротической раны конечности проводят 10-15 минут ежедневно до полного очищения раны и появления грануляций. Обеззараживание и стерилизация устройства проводится химическим методом с использованием химических антисептиков (первомур). Фильтр для очистки жидкости сделан из нержавеющей стали,легко снимается,хорошо подвергается обеззараживанию и стерилизации. Апробация предлагаемого устройства проведена в отделении хирургических инфекций ГКБ 7 г. Алматы. Данное устройство применено при лечении гнойно-некротических ран верхней и нижней конечностей у 19 стационарных больных. У всех пациентов получен хороший результат. Осложнений при применении устройства не было. Использование устройства для активного проточного промывания вначале циркулярной под давлением, затем вихревой струями жидкости гнойно-некротических ран верхней и нижней конечностей позволило достоверно сократить фазу воспаления в 2,3 раза, снизить бактериальную обсемененность раны ниже критического уровня в 2,1 раза быстрее, сократить средние сроки лечения больных в 1,9 раза. Предлагаемое устройство обладает следующими преимуществами перед известными устройствами-видимый результат за короткое время-возможность промывания обширных циркулярных ран или одновременно нескольких ран,расположенных на одной конечности-бактерицидное воздействие - дезинфекция подлежащих тканей (при промывании разными видами антисептиков)-возможность наложения вторичных швов в ранние сроки-высокое восприятие со стороны пациентов-возможна комбинация с другими методами обработки ран. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для местного лечения гнойных ран конечностей, содержащее элементы промывной системы, мкость для жидкости, отличающийся тем, что дополнительно содержит вторую мкость со спиралевидно встроенной пластиковой трубой с множественными отверстиями, через которую подается жидкость под давлением со всех сторон(циркулярно) и мотор с лопастью для вращения жидкости и создания вихревых потоков.
