Способ очистки резервуаров

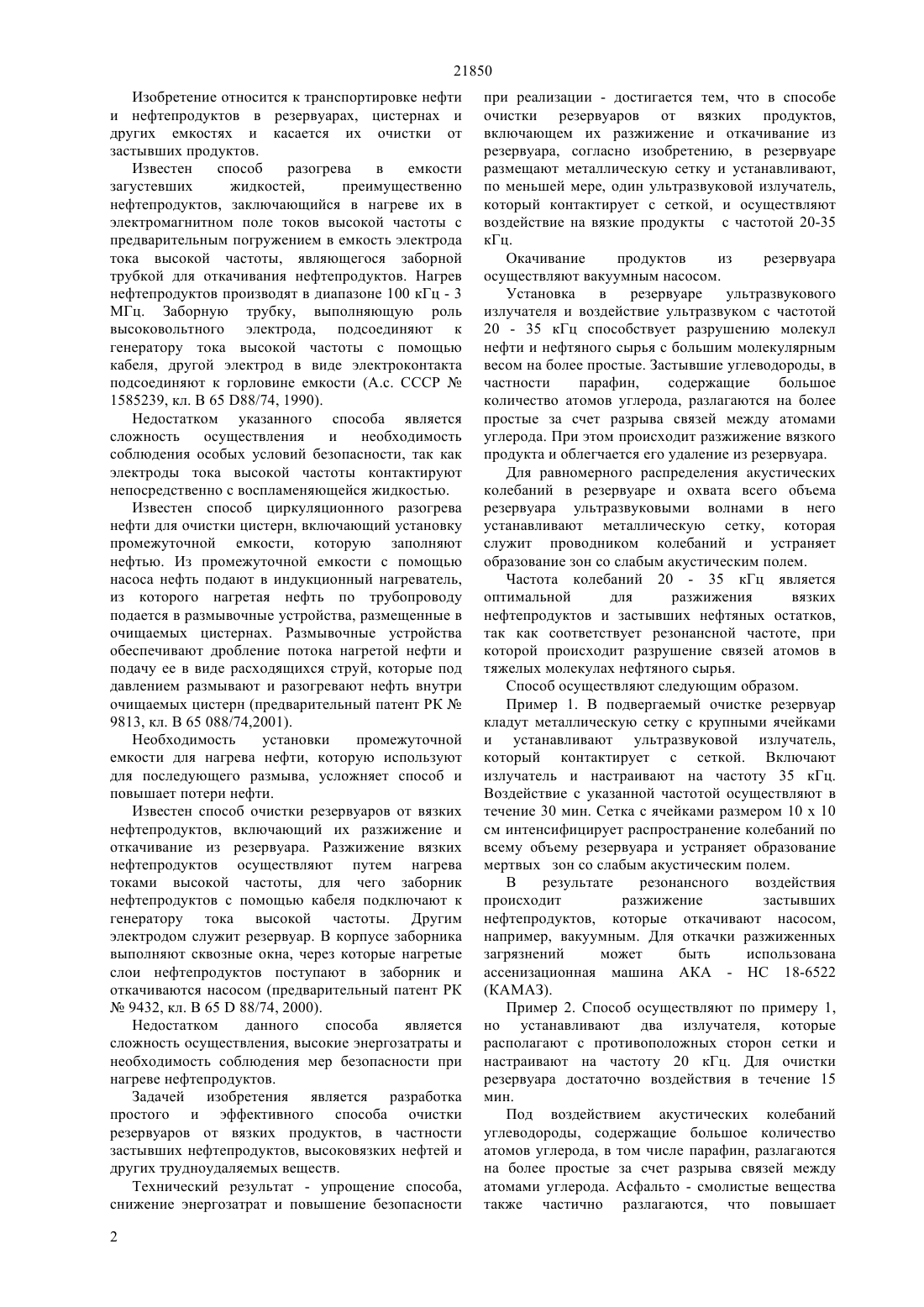

(51) 65 88/74 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат - упрощение способа,снижение энергозатрат и повышение безопасности при реализации - достигается тем, что в способе очистки резервуаров от вязких продуктов,включающем их разжижение и откачивание из резервуара, согласно изобретению, в резервуаре размещают металлическую сетку и устанавливают,по меньшей мере, один ультразвуковой излучатель,который контактирует с сеткой, и осуществляют воздействие на вязкие продукты с частотой 20 - 35 кГц. Окачивание продуктов из резервуара осуществляют вакуумным насосом.(76) Нусупбекова Дина Акаевна , Нурмамбетов Куаныш Эмилевич , Нурмамбетова Дамиля Эмилевна(57) Изобретение относится к транспортировке нефти и нефтепродуктов в резервуарах, цистернах и других емкостях и касается их очистки от застывших продуктов. 21850 Изобретение относится к транспортировке нефти и нефтепродуктов в резервуарах, цистернах и других емкостях и касается их очистки от застывших продуктов. Известен способ разогрева в емкости загустевших жидкостей,преимущественно нефтепродуктов, заключающийся в нагреве их в электромагнитном поле токов высокой частоты с предварительным погружением в емкость электрода тока высокой частоты, являющегося заборной трубкой для откачивания нефтепродуктов. Нагрев нефтепродуктов производят в диапазоне 100 кГц - 3 МГц. Заборную трубку, выполняющую роль высоковольтного электрода, подсоединяют к генератору тока высокой частоты с помощью кабеля, другой электрод в виде электроконтакта подсоединяют к горловине емкости (А.с. СССР 1585239, кл. В 65 88/74, 1990). Недостатком указанного способа является сложность осуществления и необходимость соблюдения особых условий безопасности, так как электроды тока высокой частоты контактируют непосредственно с воспламеняющейся жидкостью. Известен способ циркуляционного разогрева нефти для очистки цистерн, включающий установку промежуточной емкости, которую заполняют нефтью. Из промежуточной емкости с помощью насоса нефть подают в индукционный нагреватель,из которого нагретая нефть по трубопроводу подается в размывочные устройства, размещенные в очищаемых цистернах. Размывочные устройства обеспечивают дробление потока нагретой нефти и подачу ее в виде расходящихся струй, которые под давлением размывают и разогревают нефть внутри очищаемых цистерн (предварительный патент РК 9813, кл. В 65 088/74,2001). Необходимость установки промежуточной емкости для нагрева нефти, которую используют для последующего размыва, усложняет способ и повышает потери нефти. Известен способ очистки резервуаров от вязких нефтепродуктов, включающий их разжижение и откачивание из резервуара. Разжижение вязких нефтепродуктов осуществляют путем нагрева токами высокой частоты, для чего заборник нефтепродуктов с помощью кабеля подключают к генератору тока высокой частоты. Другим электродом служит резервуар. В корпусе заборника выполняют сквозные окна, через которые нагретые слои нефтепродуктов поступают в заборник и откачиваются насосом (предварительный патент РК 9432, кл. В 6588/74, 2000). Недостатком данного способа является сложность осуществления, высокие энергозатраты и необходимость соблюдения мер безопасности при нагреве нефтепродуктов. Задачей изобретения является разработка простого и эффективного способа очистки резервуаров от вязких продуктов, в частности застывших нефтепродуктов, высоковязких нефтей и других трудноудаляемых веществ. Технический результат - упрощение способа,снижение энергозатрат и повышение безопасности 2 при реализации - достигается тем, что в способе очистки резервуаров от вязких продуктов,включающем их разжижение и откачивание из резервуара, согласно изобретению, в резервуаре размещают металлическую сетку и устанавливают,по меньшей мере, один ультразвуковой излучатель,который контактирует с сеткой, и осуществляют воздействие на вязкие продукты с частотой 20-35 кГц. Окачивание продуктов из резервуара осуществляют вакуумным насосом. Установка в резервуаре ультразвукового излучателя и воздействие ультразвуком с частотой 20 - 35 кГц способствует разрушению молекул нефти и нефтяного сырья с большим молекулярным весом на более простые. Застывшие углеводороды, в частности парафин,содержащие большое количество атомов углерода, разлагаются на более простые за счет разрыва связей между атомами углерода. При этом происходит разжижение вязкого продукта и облегчается его удаление из резервуара. Для равномерного распределения акустических колебаний в резервуаре и охвата всего объема резервуара ультразвуковыми волнами в него устанавливают металлическую сетку, которая служит проводником колебаний и устраняет образование зон со слабым акустическим полем. Частота колебаний 20 - 35 кГц является оптимальной для разжижения вязких нефтепродуктов и застывших нефтяных остатков,так как соответствует резонансной частоте, при которой происходит разрушение связей атомов в тяжелых молекулах нефтяного сырья. Способ осуществляют следующим образом. Пример 1. В подвергаемый очистке резервуар кладут металлическую сетку с крупными ячейками и устанавливают ультразвуковой излучатель,который контактирует с сеткой. Включают излучатель и настраивают на частоту 35 кГц. Воздействие с указанной частотой осуществляют в течение 30 мин. Сетка с ячейками размером 10 х 10 см интенсифицирует распространение колебаний по всему объему резервуара и устраняет образование мертвых зон со слабым акустическим полем. В результате резонансного воздействия происходит разжижение застывших нефтепродуктов, которые откачивают насосом,например, вакуумным. Для откачки разжиженных загрязнений может быть использована ассенизационная машина АКА - НС 18-6522(КАМАЗ). Пример 2. Способ осуществляют по примеру 1,но устанавливают два излучателя, которые располагают с противоположных сторон сетки и настраивают на частоту 20 кГц. Для очистки резервуара достаточно воздействия в течение 15 мин. Под воздействием акустических колебаний углеводороды, содержащие большое количество атомов углерода, в том числе парафин, разлагаются на более простые за счет разрыва связей между атомами углерода. Асфальто - смолистые вещества также частично разлагаются, что повышает 21850 интенсивность очистки внутренних стенок резервуара. В резервуар может быть установлено 3 или 4 излучателя в том случае, если объем резервуара очень большой. Все излучатели могут быть настроены на одну частоту, а могут работать и на разных частотах от 20 до 35 кГц. В зависимости от конкретного состава нефтяных загрязнений частоту в каждом случае подбирают экспериментально в пределах указанных значений. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ очистки резервуаров от вязких продуктов, включающий их разжижение и откачивание из резервуара, отличающийся тем, что в резервуаре размещают металлическую сетку и устанавливают,по меньшей мере,один ультразвуковой излучатель, который контактирует с сеткой, и осуществляют воздействие на вязкие продукты с частотой 20-35 кГц. 2. Способ по п.1. отличающийся тем, что откачивание продуктов из резервуара осуществляют вакуумным насосом.
