Бетонная смесь

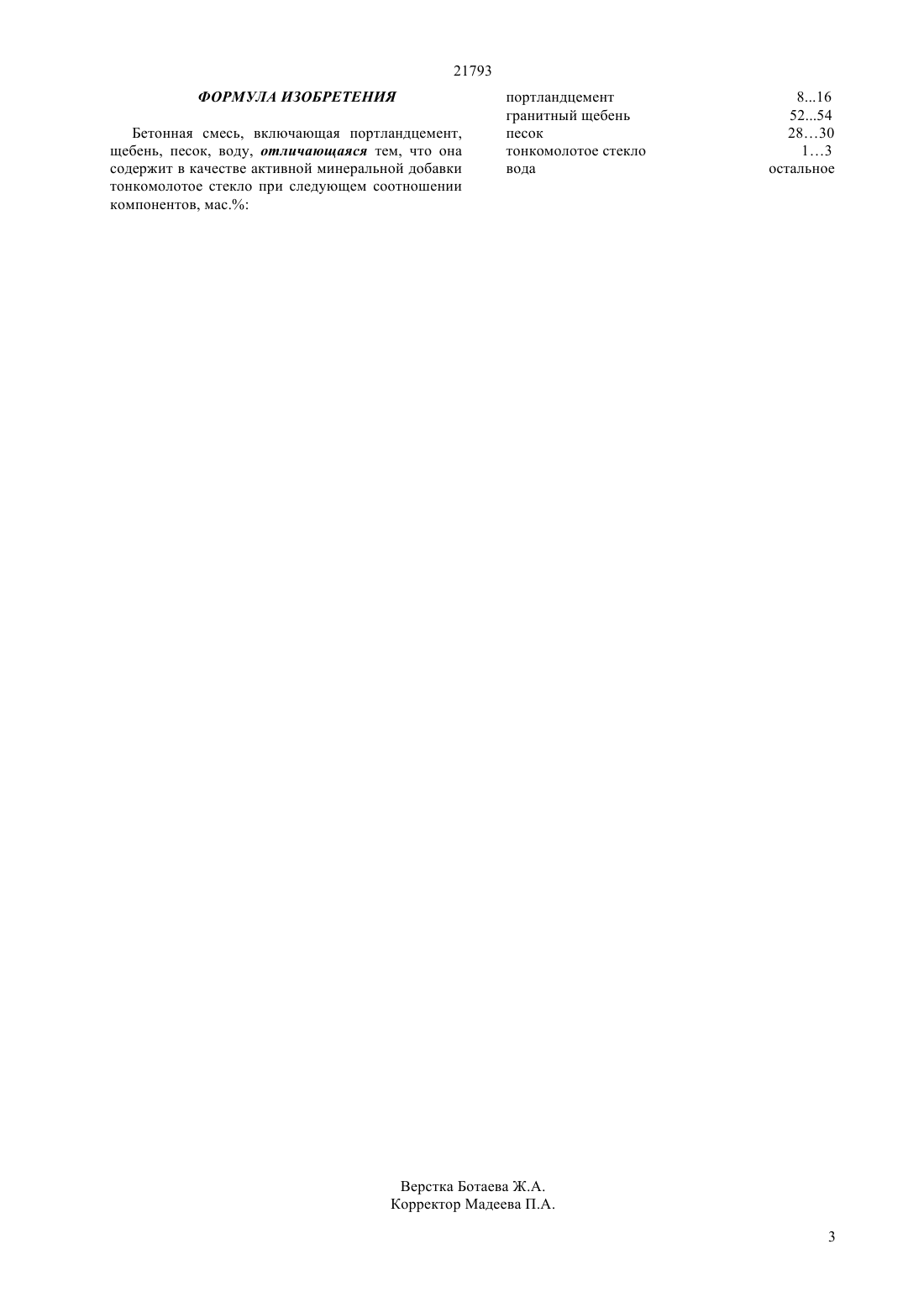

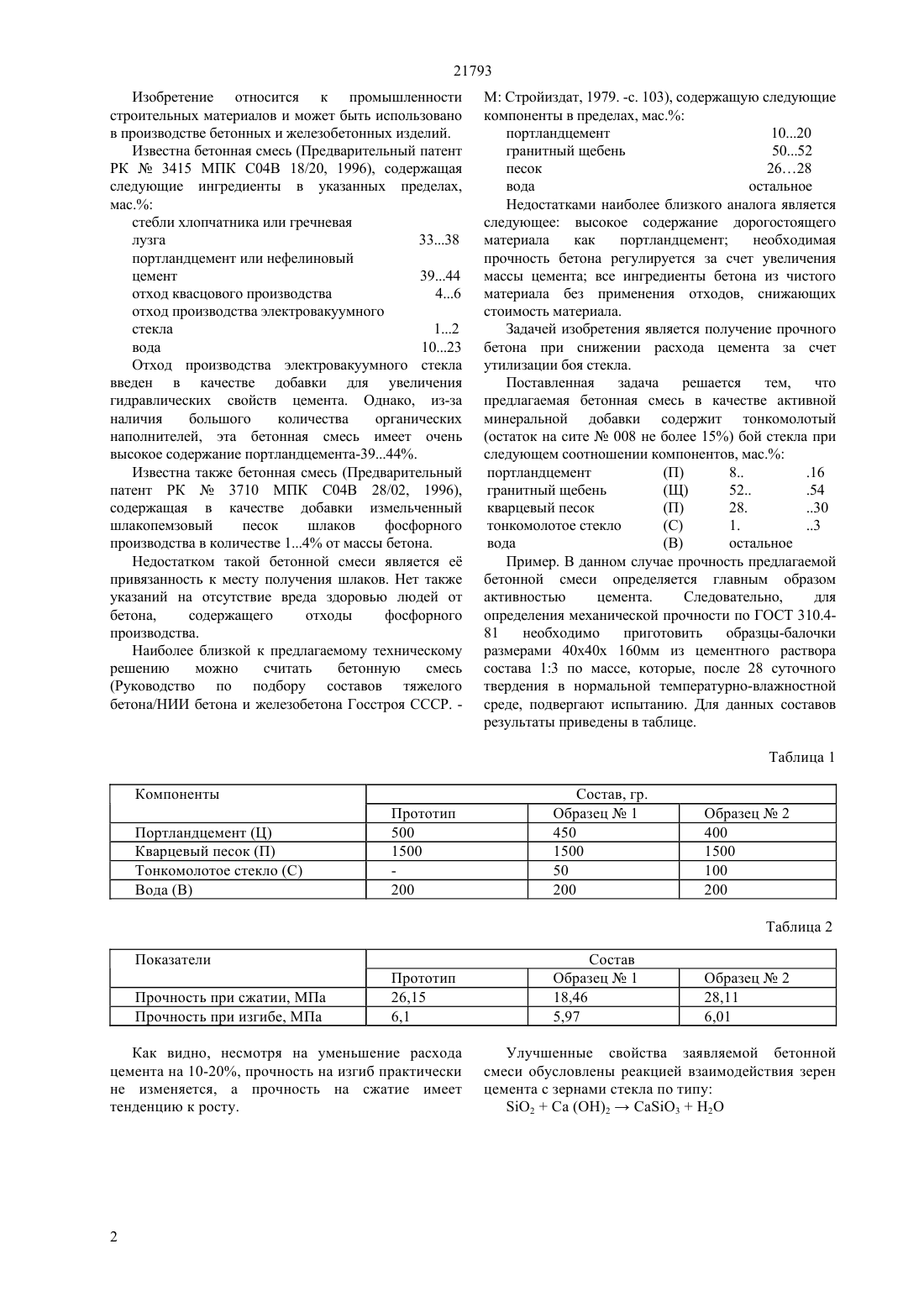

(51) 04 28/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей изобретения является получение прочного бетона при снижении расхода цемента за счет утилизации боя стекла. Бетонная смесь, включающая портландцемент,щебень, песок, воду, отличающаяся тем, что она содержит в качестве активной минеральной добавки тонкомолотое стекло при следующем соотношении компонентов, мас. портландцемент 816 гранитный щебень 5254 кварцевый песок 2830 тонкомолотое стекло 13 вода остальное Технический результат заявляемого изобретения заключается в снижении стоимости бетона и охране окружающей среды за счет введения тонкомолотого стекольного боя.(72) Байджанов Джумагельды Омарович Нэмен Владимир Николаевич(73) Республиканское государственное казенное предприятие Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(56) Руководство по подбору составов тяжелого бетона // НИИ бетона и железобетона Госстроя СССР. -М. Стройиздат, 1979, с. 103(57) Изобретение относится к промышленности строительных материалов и может быть использовано в производстве бетонных и железобетонных изделий. 21793 Изобретение относится к промышленности строительных материалов и может быть использовано в производстве бетонных и железобетонных изделий. Известна бетонная смесь (Предварительный патент РК 3415 МПК С 04 В 18/20, 1996), содержащая следующие ингредиенты в указанных пределах,мас. стебли хлопчатника или гречневая лузга 3338 портландцемент или нефелиновый цемент 3944 отход квасцового производства 46 отход производства электровакуумного стекла 12 вода 1023 Отход производства электровакуумного стекла введен в качестве добавки для увеличения гидравлических свойств цемента. Однако, из-за наличия большого количества органических наполнителей, эта бетонная смесь имеет очень высокое содержание портландцемента-3944. Известна также бетонная смесь (Предварительный патент РК 3710 МПК С 04 В 28/02, 1996),содержащая в качестве добавки измельченный шлакопемзовый песок шлаков фосфорного производства в количестве 14 от массы бетона. Недостатком такой бетонной смеси является е привязанность к месту получения шлаков. Нет также указаний на отсутствие вреда здоровью людей от бетона,содержащего отходы фосфорного производства. Наиболее близкой к предлагаемому техническому решению можно считать бетонную смесь(Руководство по подбору составов тяжелого бетона/НИИ бетона и железобетона Госстроя СССР.М Стройиздат, 1979. -с. 103), содержащую следующие компоненты в пределах, мас. портландцемент 1020 гранитный щебень 5052 песок 2628 вода остальное Недостатками наиболее близкого аналога является следующее высокое содержание дорогостоящего материала как портландцемент необходимая прочность бетона регулируется за счет увеличения массы цемента все ингредиенты бетона из чистого материала без применения отходов, снижающих стоимость материала. Задачей изобретения является получение прочного бетона при снижении расхода цемента за счет утилизации боя стекла. Поставленная задача решается тем,что предлагаемая бетонная смесь в качестве активной минеральной добавки содержит тонкомолотый(остаток на сите 008 не более 15) бой стекла при следующем соотношении компонентов, мас. портландцемент(В) остальное Пример. В данном случае прочность предлагаемой бетонной смеси определяется главным образом активностью цемента. Следовательно,для определения механической прочности по ГОСТ 310.481 необходимо приготовить образцы-балочки размерами 40 х 40 х 160 мм из цементного раствора состава 13 по массе, которые, после 28 суточного твердения в нормальной температурно-влажностной среде, подвергают испытанию. Для данных составов результаты приведены в таблице. Таблица 1 Показатели Прочность при сжатии, МПа Прочность при изгибе, МПа Как видно, несмотря на уменьшение расхода цемента на 10-20, прочность на изгиб практически не изменяется, а прочность на сжатие имеет тенденцию к росту. Улучшенные свойства заявляемой бетонной смеси обусловлены реакцией взаимодействия зерен цемента с зернами стекла по типу 2232 21793 ФОРМУЛА ИЗОБРЕТЕНИЯ Бетонная смесь, включающая портландцемент,щебень, песок, воду, отличающаяся тем, что она содержит в качестве активной минеральной добавки тонкомолотое стекло при следующем соотношении компонентов, мас. портландцемент гранитный щебень песок тонкомолотое стекло вода
