Противорадиационный респиратор “ПРР-1″

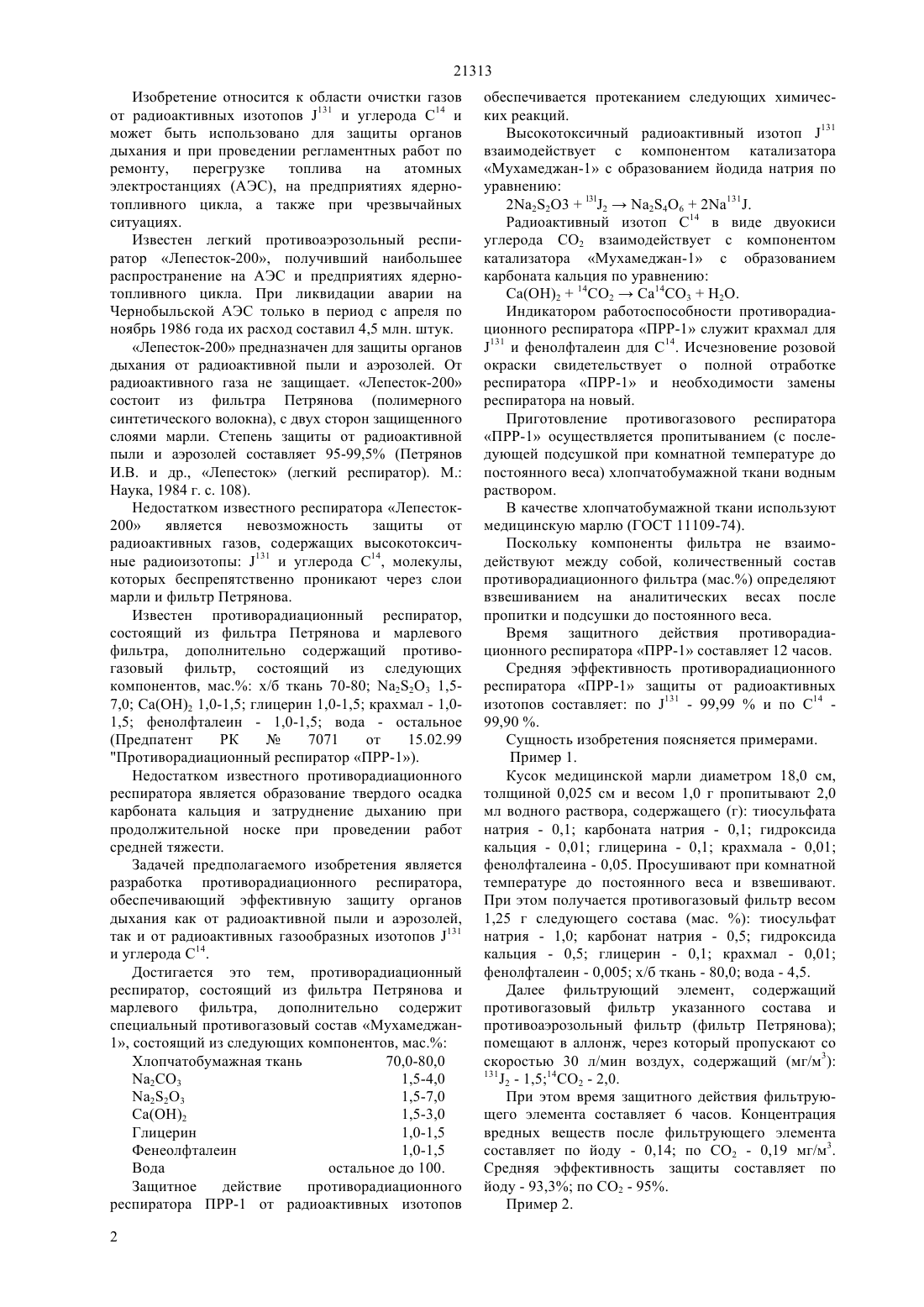

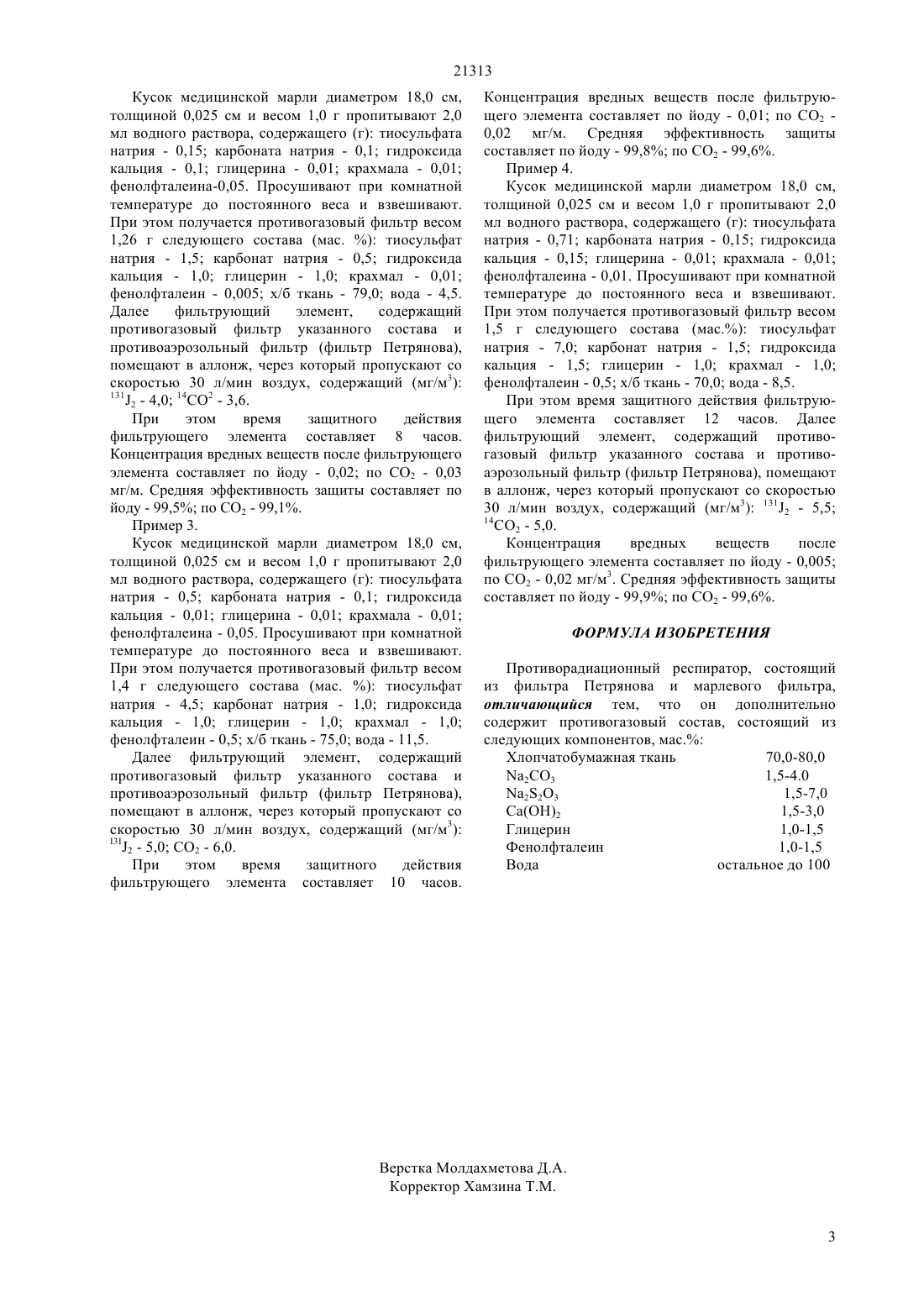

(51) 62 7/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ и может быть использовано для защиты органов дыхания и при проведении регламентных работ по ремонту,перегрузке топлива на атомных электростанциях (АЭС), на предприятиях ядернотопливного цикла, а также при чрезвычайных ситуациях. Противорадиационный респиратор ПРР-1,состоящий из фильтра Петрянова и марлевого фильтра, дополнительно содержит противогазовый состав, состоящий из следующих компонентов,мас. Хлопчатобумажная ткань 70,0-80,0 23 1,5-4,0 223 1,5-7,0 Са(ОН)2 1,5-3,0 Глицерин 1,0-1,5 Фенеолфталеин 1,0-1,5 Вода остальное до 100.(72) Айбасов Еркин Жакенович Аралов Аскар Абубакирович Замзин Нурлан Нуртаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Специальный научно-исследовательский центр пожарной безопасности и гражданской обороны Комитета противопожарной службы Министерства по чрезвычайным ситуациям Республики Казахстан(56) Предварительный патент РК 7071. кл. А 62 В 7/00. 1999(57) Изобретение относится к области очистки газов от радиоактивных изотопов 131 и углерода С 14 21313 Изобретение относится к области очистки газов от радиоактивных изотопов 131 и углерода С 14 и может быть использовано для защиты органов дыхания и при проведении регламентных работ по ремонту,перегрузке топлива на атомных электростанциях (АЭС), на предприятиях ядернотопливного цикла, а также при чрезвычайных ситуациях. Известен легкий противоаэрозольный респиратор Лепесток-200, получивший наибольшее распространение на АЭС и предприятиях ядернотопливного цикла. При ликвидации аварии на Чернобыльской АЭС только в период с апреля по ноябрь 1986 года их расход составил 4,5 млн. штук. Лепесток-200 предназначен для защиты органов дыхания от радиоактивной пыли и аэрозолей. От радиоактивного газа не защищает. Лепесток-200 состоит из фильтра Петрянова (полимерного синтетического волокна), с двух сторон защищенного слоями марли. Степень защиты от радиоактивной пыли и аэрозолей составляет 95-99,5 (Петрянов И.В. и др., Лепесток (легкий респиратор). М. Наука, 1984 г. с. 108). Недостатком известного респиратора Лепесток 200 является невозможность защиты от радиоактивных газов, содержащих высокотоксичные радиоизотопы 131 и углерода С 14, молекулы,которых беспрепятственно проникают через слои марли и фильтр Петрянова. Известен противорадиационный респиратор,состоящий из фильтра Петрянова и марлевого фильтра, дополнительно содержащий противогазовый фильтр, состоящий из следующих компонентов, мас. х/б ткань 70-80 223 1,57,0 Са(ОН)2 1,0-1,5 глицерин 1,0-1,5 крахмал - 1,01,5 фенолфталеин - 1,0-1,5 вода - остальное 7071 от 15.02.99 Противорадиационный респиратор ПРР-1). Недостатком известного противорадиационного респиратора является образование твердого осадка карбоната кальция и затруднение дыханию при продолжительной носке при проведении работ средней тяжести. Задачей предполагаемого изобретения является разработка противорадиационного респиратора,обеспечивающий эффективную защиту органов дыхания как от радиоактивной пыли и аэрозолей,так и от радиоактивных газообразных изотопов 131 и углерода С 14. Достигается это тем, противорадиационный респиратор, состоящий из фильтра Петрянова и марлевого фильтра, дополнительно содержит специальный противогазовый состав Мухамеджан 1, состоящий из следующих компонентов, мас. Хлопчатобумажная ткань 70,0-80,0 23 1,5-4,0 223 1,5-7,0 Са(ОН)2 1,5-3,0 Глицерин 1,0-1,5 Фенеолфталеин 1,0-1,5 Вода остальное до 100. Защитное действие противорадиационного респиратора ПРР-1 от радиоактивных изотопов 2 обеспечивается протеканием следующих химических реакций. Высокотоксичный радиоактивный изотоп 131 взаимодействует с компонентом катализатора Мухамеджан-1 с образованием йодида натрия по уравнению 2223322462131. Радиоактивный изотоп С 14 в виде двуокиси углерода СО 2 взаимодействует с компонентом катализатора Мухамеджан-1 с образованием карбоната кальция по уравнению Са(ОН)214 СО 2 Са 14 СО 3 Н 2 О. Индикатором работоспособности противорадиационного респиратора ПРР-1 служит крахмал для 131 и фенолфталеин для С 14. Исчезновение розовой окраски свидетельствует о полной отработке респиратора ПРР-1 и необходимости замены респиратора на новый. Приготовление противогазового респиратора ПРР-1 осуществляется пропитыванием (с последующей подсушкой при комнатной температуре до постоянного веса) хлопчатобумажной ткани водным раствором. В качестве хлопчатобумажной ткани используют медицинскую марлю (ГОСТ 11109-74). Поскольку компоненты фильтра не взаимодействуют между собой, количественный состав противорадиационного фильтра (мас.) определяют взвешиванием на аналитических весах после пропитки и подсушки до постоянного веса. Время защитного действия противорадиационного респиратора ПРР-1 составляет 12 часов. Средняя эффективность противорадиационного респиратора ПРР-1 защиты от радиоактивных изотопов составляет по 131 - 99,99 и по С 14 99,90 . Сущность изобретения поясняется примерами. Пример 1. Кусок медицинской марли диаметром 18,0 см,толщиной 0,025 см и весом 1,0 г пропитывают 2,0 мл водного раствора, содержащего (г) тиосульфата натрия - 0,1 карбоната натрия - 0,1 гидроксида кальция - 0,01 глицерина - 0,1 крахмала - 0,01 фенолфталеина - 0,05. Просушивают при комнатной температуре до постоянного веса и взвешивают. При этом получается противогазовый фильтр весом 1,25 г следующего состава (мас. ) тиосульфат натрия - 1,0 карбонат натрия - 0,5 гидроксида кальция - 0,5 глицерин - 0,1 крахмал - 0,01 фенолфталеин - 0,005 х/б ткань - 80,0 вода - 4,5. Далее фильтрующий элемент, содержащий противогазовый фильтр указанного состава и противоаэрозольный фильтр (фильтр Петрянова) помещают в аллонж, через который пропускают со скоростью 30 л/мин воздух, содержащий (мг/м 3) 131 2 - 1,514 СО 2 - 2,0. При этом время защитного действия фильтрующего элемента составляет 6 часов. Концентрация вредных веществ после фильтрующего элемента составляет по йоду - 0,14 по СО 2 - 0,19 мг/м 3. Средняя эффективность защиты составляет по йоду - 93,3 по СО 2 - 95. Пример 2. 21313 Кусок медицинской марли диаметром 18,0 см,толщиной 0,025 см и весом 1,0 г пропитывают 2,0 мл водного раствора, содержащего (г) тиосульфата натрия - 0,15 карбоната натрия - 0,1 гидроксида кальция - 0,1 глицерина - 0,01 крахмала - 0,01 фенолфталеина-0,05. Просушивают при комнатной температуре до постоянного веса и взвешивают. При этом получается противогазовый фильтр весом 1,26 г следующего состава (мас. ) тиосульфат натрия - 1,5 карбонат натрия - 0,5 гидроксида кальция - 1,0 глицерин - 1,0 крахмал - 0,01 фенолфталеин - 0,005 х/б ткань - 79,0 вода - 4,5. Далее фильтрующий элемент,содержащий противогазовый фильтр указанного состава и противоаэрозольный фильтр (фильтр Петрянова),помещают в аллонж, через который пропускают со скоростью 30 л/мин воздух, содержащий (мг/м 3) 131 2 - 4,0 14 СО 2 - 3,6. При этом время защитного действия фильтрующего элемента составляет 8 часов. Концентрация вредных веществ после фильтрующего элемента составляет по йоду - 0,02 по СО 2 - 0,03 мг/м. Средняя эффективность защиты составляет по йоду - 99,5 по СО 2 - 99,1. Пример 3. Кусок медицинской марли диаметром 18,0 см,толщиной 0,025 см и весом 1,0 г пропитывают 2,0 мл водного раствора, содержащего (г) тиосульфата натрия - 0,5 карбоната натрия - 0,1 гидроксида кальция - 0,01 глицерина - 0,01 крахмала - 0,01 фенолфталеина - 0,05. Просушивают при комнатной температуре до постоянного веса и взвешивают. При этом получается противогазовый фильтр весом 1,4 г следующего состава (мас. ) тиосульфат натрия - 4,5 карбонат натрия - 1,0 гидроксида кальция - 1,0 глицерин - 1,0 крахмал - 1,0 фенолфталеин - 0,5 х/б ткань - 75,0 вода - 11,5. Далее фильтрующий элемент, содержащий противогазовый фильтр указанного состава и противоаэрозольный фильтр (фильтр Петрянова),помещают в аллонж, через который пропускают со скоростью 30 л/мин воздух, содержащий (мг/м 3) 3 2 - 5,0 СО 2 - 6,0. При этом время защитного действия фильтрующего элемента составляет 10 часов. Концентрация вредных веществ после фильтрующего элемента составляет по йоду - 0,01 по СО 2 0,02 мг/м. Средняя эффективность защиты составляет по йоду - 99,8 по СО 2 - 99,6. Пример 4. Кусок медицинской марли диаметром 18,0 см,толщиной 0,025 см и весом 1,0 г пропитывают 2,0 мл водного раствора, содержащего (г) тиосульфата натрия - 0,71 карбоната натрия - 0,15 гидроксида кальция - 0,15 глицерина - 0,01 крахмала - 0,01 фенолфталеина - 0,01. Просушивают при комнатной температуре до постоянного веса и взвешивают. При этом получается противогазовый фильтр весом 1,5 г следующего состава (мас.) тиосульфат натрия - 7,0 карбонат натрия - 1,5 гидроксида кальция - 1,5 глицерин - 1,0 крахмал - 1,0 фенолфталеин - 0,5 х/б ткань - 70,0 вода - 8,5. При этом время защитного действия фильтрующего элемента составляет 12 часов. Далее фильтрующий элемент, содержащий противогазовый фильтр указанного состава и противоаэрозольный фильтр (фильтр Петрянова), помещают в аллонж, через который пропускают со скоростью 30 л/мин воздух, содержащий (мг/м 3) 1312 - 5,5 14 СО 2 - 5,0. Концентрация вредных веществ после фильтрующего элемента составляет по йоду - 0,005 по СО 2 - 0,02 мг/м 3. Средняя эффективность защиты составляет по йоду - 99,9 по СО 2 - 99,6. ФОРМУЛА ИЗОБРЕТЕНИЯ Противорадиационный респиратор, состоящий из фильтра Петрянова и марлевого фильтра,отличающийся тем, что он дополнительно содержит противогазовый состав, состоящий из следующих компонентов, мас. Хлопчатобумажная ткань 70,0-80,0 23 1,5-4.0 223 1,5-7,0(Н)2 1,5-3,0 Глицерин 1,0-1,5 Фенолфталеин 1,0-1,5 Вода остальное до 100
