Устройство регулировки горизонтального положения пола мобильной мастерской

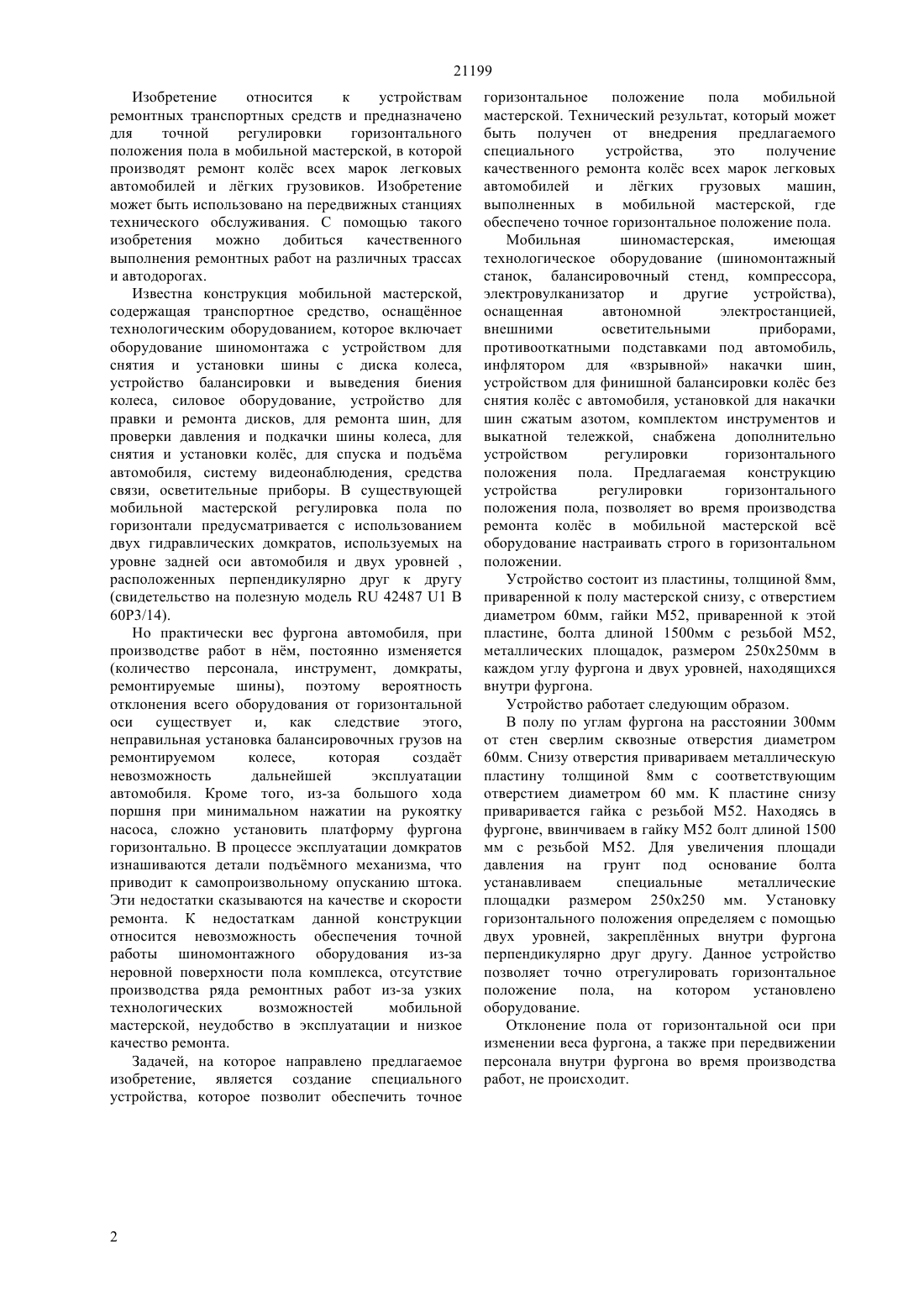

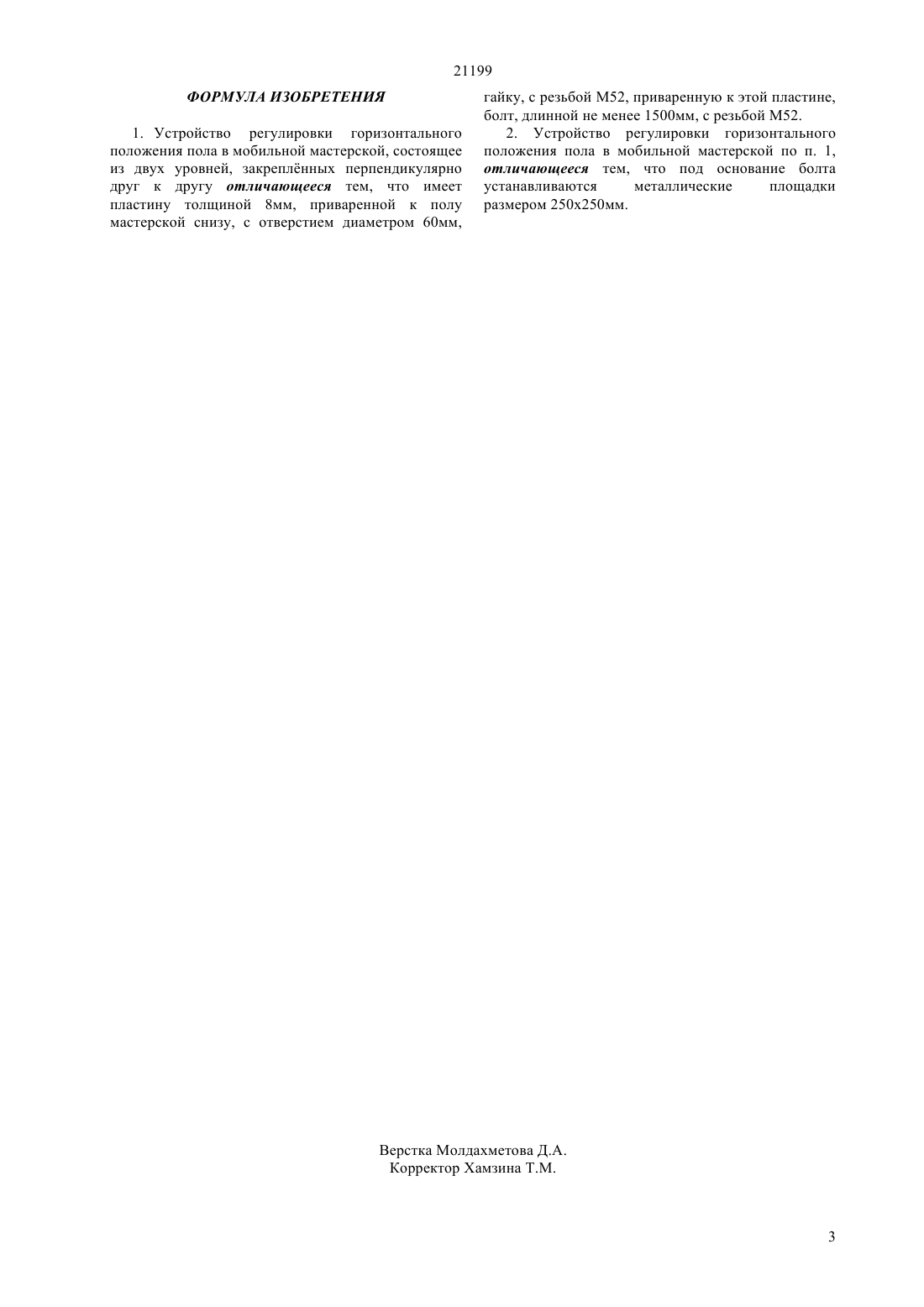

(51) 60 3/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат, который может быть получен от внедрения предлагаемого специального устройства, это получение качественного ремонта колс всех марок легковых автомобилей и лгких грузовых машин, выполненных в мобильной мастерской, где обеспечено точное горизонтальное положение пола. Устройство состоит из пластины, толщиной 8 мм,приваренной к полу мастерской снизу, с отверстием диаметром 60 мм, гайки М 52, приваренной к этой пластине, болта длиной 1500 мм с резьбой М 52,металлических площадок, размером 250 х 250 мм в каждом углу фургона и двух уровней, находящихся внутри фургона. Данное устройство позволяет точно отрегулировать горизонтальное положение пола, на котором установлено оборудование. Изобретение может быть использовано на передвижных станциях технического обслуживания. С помощью такого устройства можно добиться качественного выполнения ремонтных работ на различных трассах и автодорогах.(56) Патент РФ на полезную модель 42487, В 60 Р 3/14, 2004(54) УСТРОЙСТВО РЕГУЛИРОВКИ ГОРИЗОНТАЛЬНОГО ПОЛОЖЕНИЯ ПОЛА МОБИЛЬНОЙ МАСТЕРСКОЙ(57) Изобретение относится к устройствам ремонтных транспортных средств и предназначено для точной регулировки горизонтального положения пола в мобильной мастерской, в которой производят ремонт колс всех марок легковых автомобилей и лгких грузовиков. Задачей, на которое направлено предлагаемое изобретение, является создание специального устройства, которое позволит обеспечить точное горизонтальное положение пола мобильной мастерской. 21199 Изобретение относится к устройствам ремонтных транспортных средств и предназначено для точной регулировки горизонтального положения пола в мобильной мастерской, в которой производят ремонт колс всех марок легковых автомобилей и лгких грузовиков. Изобретение может быть использовано на передвижных станциях технического обслуживания. С помощью такого изобретения можно добиться качественного выполнения ремонтных работ на различных трассах и автодорогах. Известна конструкция мобильной мастерской,содержащая транспортное средство, оснащнное технологическим оборудованием, которое включает оборудование шиномонтажа с устройством для снятия и установки шины с диска колеса,устройство балансировки и выведения биения колеса, силовое оборудование, устройство для правки и ремонта дисков, для ремонта шин, для проверки давления и подкачки шины колеса, для снятия и установки колс, для спуска и подъма автомобиля, систему видеонаблюдения, средства связи, осветительные приборы. В существующей мобильной мастерской регулировка пола по горизонтали предусматривается с использованием двух гидравлических домкратов, используемых на уровне задней оси автомобиля и двух уровней ,расположенных перпендикулярно друг к другу(свидетельство на полезную модель 42487 1 В 60 Р 3/14). Но практически вес фургона автомобиля, при производстве работ в нм, постоянно изменяется(количество персонала, инструмент, домкраты,ремонтируемые шины), поэтому вероятность отклонения всего оборудования от горизонтальной оси существует и, как следствие этого,неправильная установка балансировочных грузов на ремонтируемом колесе,которая создат невозможность дальнейшей эксплуатации автомобиля. Кроме того, из-за большого хода поршня при минимальном нажатии на рукоятку насоса, сложно установить платформу фургона горизонтально. В процессе эксплуатации домкратов изнашиваются детали подъмного механизма, что приводит к самопроизвольному опусканию штока. Эти недостатки сказываются на качестве и скорости ремонта. К недостаткам данной конструкции относится невозможность обеспечения точной работы шиномонтажного оборудования из-за неровной поверхности пола комплекса, отсутствие производства ряда ремонтных работ из-за узких технологических возможностей мобильной мастерской, неудобство в эксплуатации и низкое качество ремонта. Задачей, на которое направлено предлагаемое изобретение, является создание специального устройства, которое позволит обеспечить точное горизонтальное положение пола мобильной мастерской. Технический результат, который может быть получен от внедрения предлагаемого специального устройства,это получение качественного ремонта колс всех марок легковых автомобилей и лгких грузовых машин,выполненных в мобильной мастерской, где обеспечено точное горизонтальное положение пола. Мобильная шиномастерская,имеющая технологическое оборудование (шиномонтажный станок, балансировочный стенд, компрессора,электровулканизатор и другие устройства),оснащенная автономной электростанцией,внешними осветительными приборами,противооткатными подставками под автомобиль,инфлятором для взрывной накачки шин,устройством для финишной балансировки колс без снятия колс с автомобиля, установкой для накачки шин сжатым азотом, комплектом инструментов и выкатной тележкой, снабжена дополнительно устройством регулировки горизонтального положения пола. Предлагаемая конструкцию устройства регулировки горизонтального положения пола, позволяет во время производства ремонта колс в мобильной мастерской вс оборудование настраивать строго в горизонтальном положении. Устройство состоит из пластины, толщиной 8 мм,приваренной к полу мастерской снизу, с отверстием диаметром 60 мм, гайки М 52, приваренной к этой пластине, болта длиной 1500 мм с резьбой М 52,металлических площадок, размером 250 х 250 мм в каждом углу фургона и двух уровней, находящихся внутри фургона. Устройство работает следующим образом. В полу по углам фургона на расстоянии 300 мм от стен сверлим сквозные отверстия диаметром 60 мм. Снизу отверстия привариваем металлическую пластину толщиной 8 мм с соответствующим отверстием диаметром 60 мм. К пластине снизу приваривается гайка с резьбой М 52. Находясь в фургоне, ввинчиваем в гайку М 52 болт длиной 1500 мм с резьбой М 52. Для увеличения площади давления на грунт под основание болта устанавливаем специальные металлические площадки размером 250250 мм. Установку горизонтального положения определяем с помощью двух уровней, закреплнных внутри фургона перпендикулярно друг другу. Данное устройство позволяет точно отрегулировать горизонтальное положение пола, на котором установлено оборудование. Отклонение пола от горизонтальной оси при изменении веса фургона, а также при передвижении персонала внутри фургона во время производства работ, не происходит. 21199 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство регулировки горизонтального положения пола в мобильной мастерской, состоящее из двух уровней, закреплнных перпендикулярно друг к другу отличающееся тем, что имеет пластину толщиной 8 мм, приваренной к полу мастерской снизу, с отверстием диаметром 60 мм, гайку, с резьбой М 52, приваренную к этой пластине,болт, длинной не менее 1500 мм, с резьбой М 52. 2. Устройство регулировки горизонтального положения пола в мобильной мастерской по п. 1,отличающееся тем, что под основание болта устанавливаются металлические площадки размером 250 х 250 мм.
