Устройство для отжима влаги из кожи

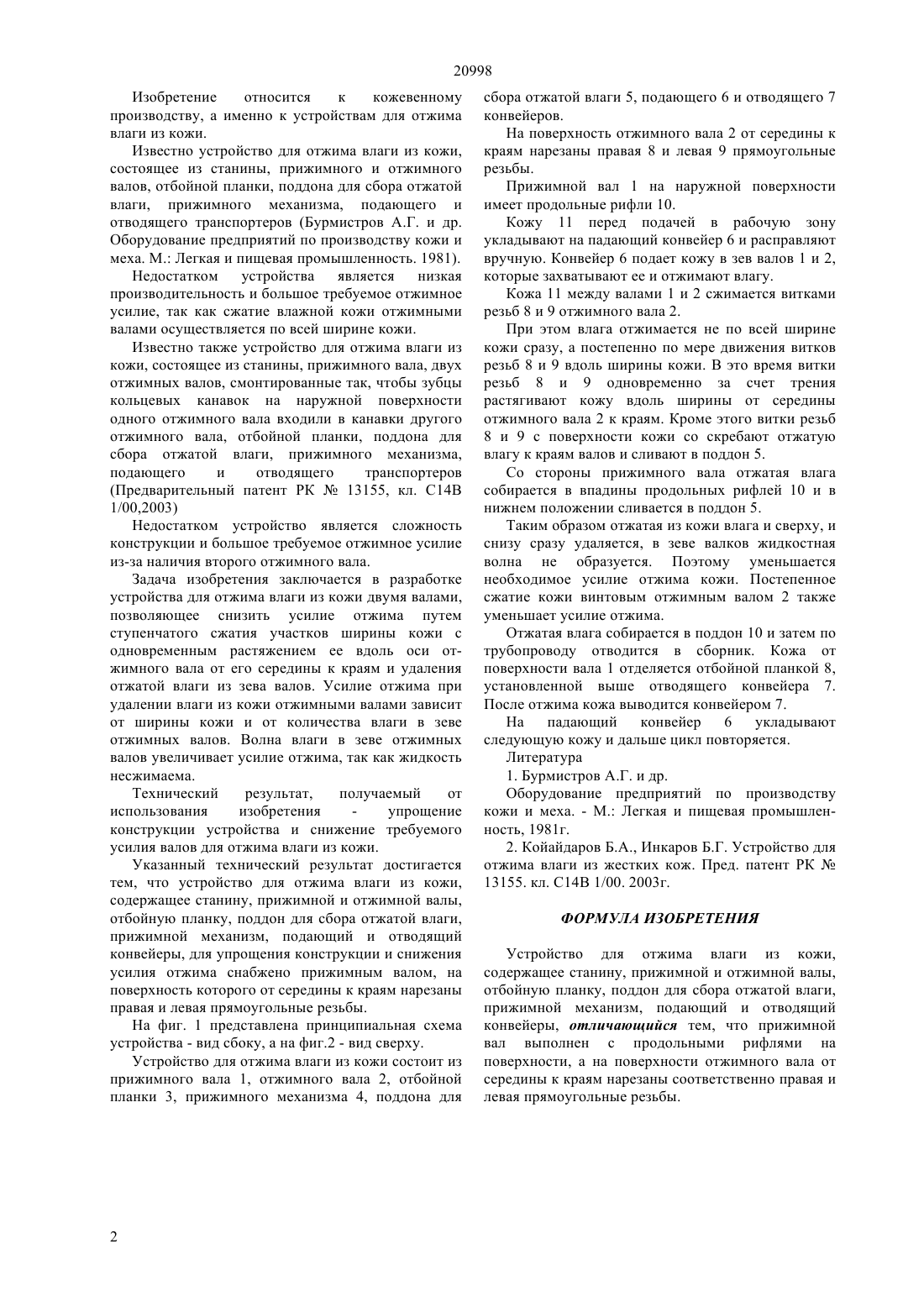

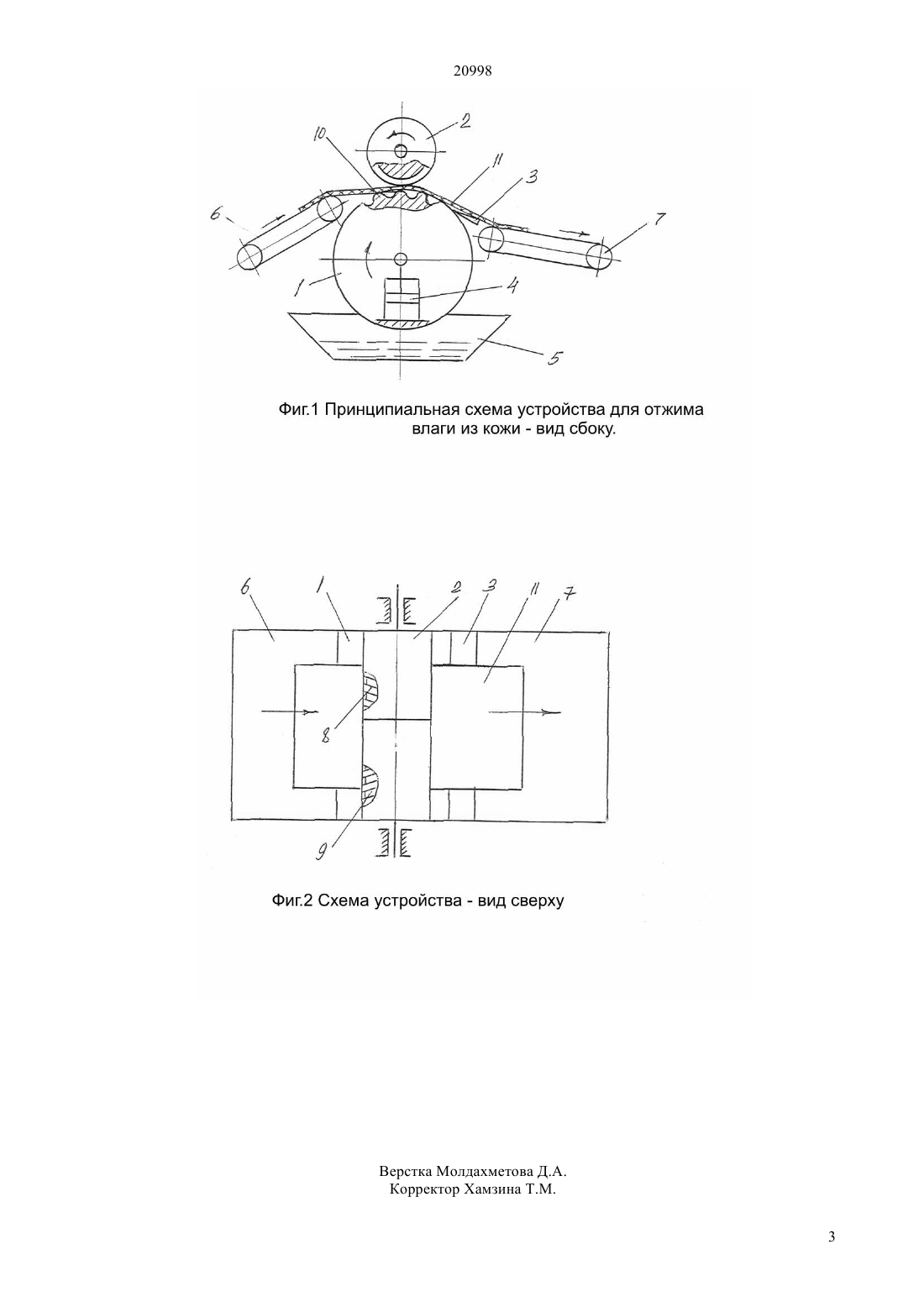

(51) 14 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат упрощение конструкции устройства и снижение требуемого усилия валов для отжима влаги из кожи. Это достигается тем, что в устройстве для отжима влаги из кожи, содержащем станину,прижимной и отжимной валы, отбойную планку,поддон для сбора отжатой влаги, прижимной механизм, подающий и отводящий конвейеры,прижимной вал выполнен с продольными рифлями на поверхности, а на поверхности отжимного вала от середины к краям нарезаны соответственно правая и левая прямоугольные резьбы. Конструкция отжимного и прижимного валов позволяют сразу удалить отжатую влагу, поэтому не образуется жидкостная волна в зеве валков, что снижает усилия отжима. Постепенное сжатие кожи винтовым отжимным валом также уменьшает усилие отжима.(72) Койайдаров Бортан Абаевич Койайдаров Ануар Бортанович(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 13155, кл. С 14 В 1/00, 2003(54) УСТРОЙСТВО ДЛЯ ОТЖИМА ВЛАГИ ИЗ КОЖИ(57) Изобретение относится к кожевенному производству, а именно к устройствам для отжима влаги из кожи. 20998 Изобретение относится к кожевенному производству, а именно к устройствам для отжима влаги из кожи. Известно устройство для отжима влаги из кожи,состоящее из станины, прижимного и отжимного валов, отбойной планки, поддона для сбора отжатой влаги, прижимного механизма, подающего и отводящего транспортеров (Бурмистров А.Г. и др. Оборудование предприятий по производству кожи и меха. М. Легкая и пищевая промышленность. 1981). Недостатком устройства является низкая производительность и большое требуемое отжимное усилие, так как сжатие влажной кожи отжимными валами осуществляется по всей ширине кожи. Известно также устройство для отжима влаги из кожи, состоящее из станины, прижимного вала, двух отжимных валов, смонтированные так, чтобы зубцы кольцевых канавок на наружной поверхности одного отжимного вала входили в канавки другого отжимного вала, отбойной планки, поддона для сбора отжатой влаги, прижимного механизма,подающего и отводящего транспортеров(Предварительный патент РК 13155, кл. С 14 В 1/00,2003) Недостатком устройство является сложность конструкции и большое требуемое отжимное усилие из-за наличия второго отжимного вала. Задача изобретения заключается в разработке устройства для отжима влаги из кожи двумя валами,позволяющее снизить усилие отжима путем ступенчатого сжатия участков ширины кожи с одновременным растяжением ее вдоль оси отжимного вала от его середины к краям и удаления отжатой влаги из зева валов. Усилие отжима при удалении влаги из кожи отжимными валами зависит от ширины кожи и от количества влаги в зеве отжимных валов. Волна влаги в зеве отжимных валов увеличивает усилие отжима, так как жидкость несжимаема. Технический результат,получаемый от использования изобретения упрощение конструкции устройства и снижение требуемого усилия валов для отжима влаги из кожи. Указанный технический результат достигается тем, что устройство для отжима влаги из кожи,содержащее станину, прижимной и отжимной валы,отбойную планку, поддон для сбора отжатой влаги,прижимной механизм, подающий и отводящий конвейеры, для упрощения конструкции и снижения усилия отжима снабжено прижимным валом, на поверхность которого от середины к краям нарезаны правая и левая прямоугольные резьбы. На фиг. 1 представлена принципиальная схема устройства - вид сбоку, а на фиг.2 - вид сверху. Устройство для отжима влаги из кожи состоит из прижимного вала 1, отжимного вала 2, отбойной планки 3, прижимного механизма 4, поддона для сбора отжатой влаги 5, подающего 6 и отводящего 7 конвейеров. На поверхность отжимного вала 2 от середины к краям нарезаны правая 8 и левая 9 прямоугольные резьбы. Прижимной вал 1 на наружной поверхности имеет продольные рифли 10. Кожу 11 перед подачей в рабочую зону укладывают на падающий конвейер 6 и расправляют вручную. Конвейер 6 подает кожу в зев валов 1 и 2,которые захватывают ее и отжимают влагу. Кожа 11 между валами 1 и 2 сжимается витками резьб 8 и 9 отжимного вала 2. При этом влага отжимается не по всей ширине кожи сразу, а постепенно по мере движения витков резьб 8 и 9 вдоль ширины кожи. В это время витки резьб 8 и 9 одновременно за счет трения растягивают кожу вдоль ширины от середины отжимного вала 2 к краям. Кроме этого витки резьб 8 и 9 с поверхности кожи со скребают отжатую влагу к краям валов и сливают в поддон 5. Со стороны прижимного вала отжатая влага собирается в впадины продольных рифлей 10 и в нижнем положении сливается в поддон 5. Таким образом отжатая из кожи влага и сверху, и снизу сразу удаляется, в зеве валков жидкостная волна не образуется. Поэтому уменьшается необходимое усилие отжима кожи. Постепенное сжатие кожи винтовым отжимным валом 2 также уменьшает усилие отжима. Отжатая влага собирается в поддон 10 и затем по трубопроводу отводится в сборник. Кожа от поверхности вала 1 отделяется отбойной планкой 8,установленной выше отводящего конвейера 7. После отжима кожа выводится конвейером 7. На падающий конвейер 6 укладывают следующую кожу и дальше цикл повторяется. Литература 1. Бурмистров А.Г. и др. Оборудование предприятий по производству кожи и меха. - М. Легкая и пищевая промышленность, 1981 г. 2. Койайдаров Б.А., Инкаров Б.Г. Устройство для отжима влаги из жестких кож. Пред. патент РК 13155. кл. С 14 В 1/00. 2003 г. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для отжима влаги из кожи,содержащее станину, прижимной и отжимной валы,отбойную планку, поддон для сбора отжатой влаги,прижимной механизм, подающий и отводящий конвейеры, отличающийся тем, что прижимной вал выполнен с продольными рифлями на поверхности, а на поверхности отжимного вала от середины к краям нарезаны соответственно правая и левая прямоугольные резьбы.
