Вяжущее

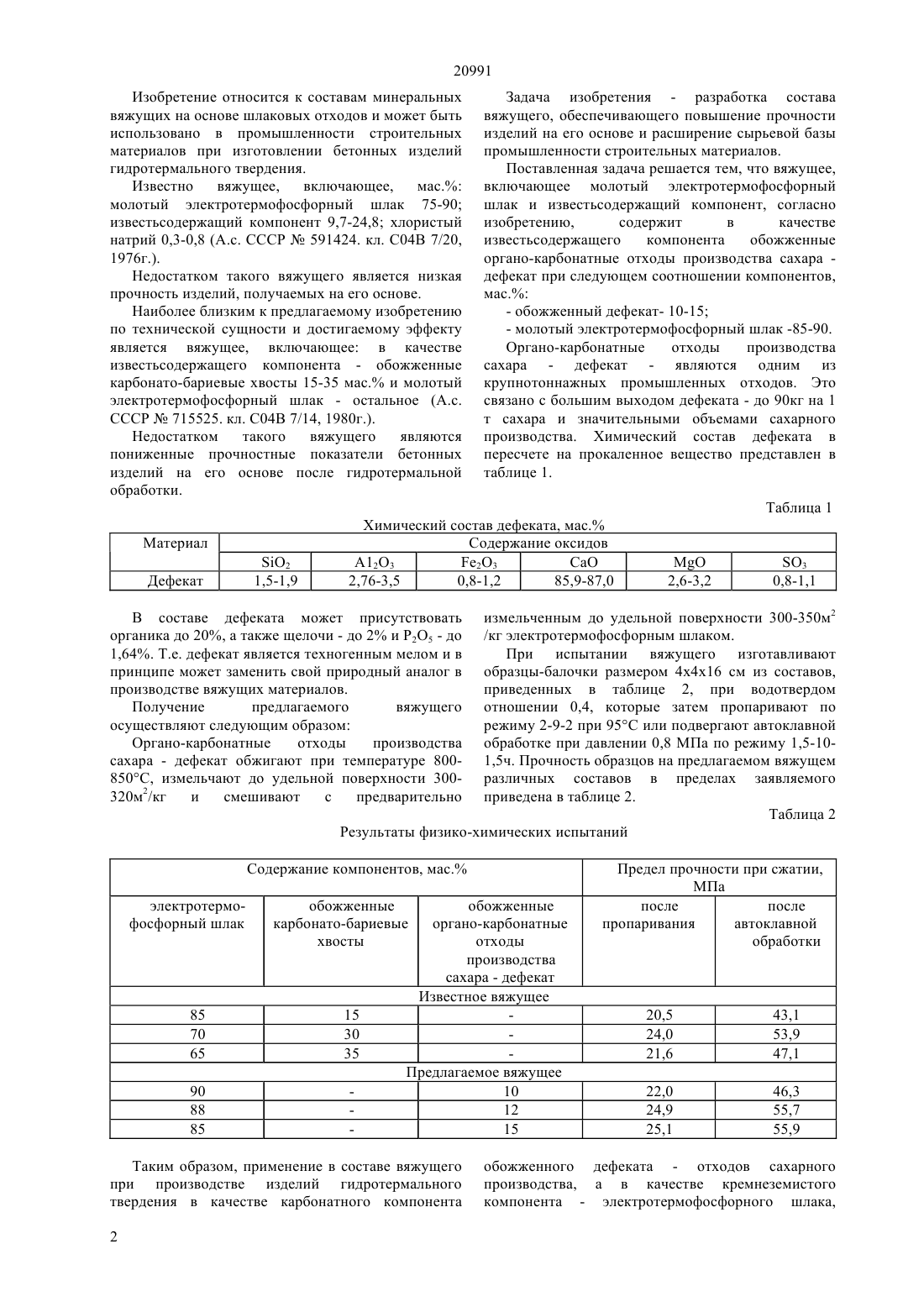

(51) 04 7/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ изделий на его основе и расширение сырьевой базы промышленности строительных материалов. Поставленная задача решается тем, что вяжущее,включающее молотый электротермофосфорный шлак и известьсодержащий компонент, согласно изобретению, содержит в качестве известьсодержащего компонента обожженные органокарбонатные отходы производства сахара - дефекат при следующем соотношении компонентов, мас.- молотый электротермофосфорный шлак - 8590. Применение в составе вяжущего при производстве изделий гидротермального твердения обожженного дефеката - отходов сахарного производства - в качестве карбонатного компонента позволяет повысить прочность изделий, расширить сырьевую базу промышленности строительных материалов и улучшить экологическую обстановку в регионе.(72) Худякова Татьяна Михайловна Михайлова Валентина Ильинична Вернер Владимир Федорович Якимкина Ирина Григорьевна Ибрагимов Ернар Курамсович(73) Республиканское государственное казенное предприятие Южно-Казахстанский Государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(57) Изобретение относится к составам минеральных вяжущих на основе шлаковых отходов и может быть использовано в промышленности строительных материалов при изготовлении бетонных изделий гидротермального твердения. Задача изобретения - разработка состава вяжущего, обеспечивающего повышение прочности 20991 Изобретение относится к составам минеральных вяжущих на основе шлаковых отходов и может быть использовано в промышленности строительных материалов при изготовлении бетонных изделий гидротермального твердения. Известно вяжущее,включающее,мас. молотый электротермофосфорный шлак 75-90 известьсодержащий компонент 9,7-24,8 хлористый натрий 0,3-0,8 (А.с. СССР 591424. кл. С 04 В 7/20,1976 г.). Недостатком такого вяжущего является низкая прочность изделий, получаемых на его основе. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому эффекту является вяжущее, включающее в качестве известьсодержащего компонента - обожженные карбонато-бариевые хвосты 15-35 мас. и молотый электротермофосфорный шлак - остальное (А.с. СССР 715525. кл. С 04 В 7/14, 1980 г.). Недостатком такого вяжущего являются пониженные прочностные показатели бетонных изделий на его основе после гидротермальной обработки. Задача изобретения - разработка состава вяжущего, обеспечивающего повышение прочности изделий на его основе и расширение сырьевой базы промышленности строительных материалов. Поставленная задача решается тем, что вяжущее,включающее молотый электротермофосфорный шлак и известьсодержащий компонент, согласно изобретению,содержит в качестве известьсодержащего компонента обожженные органо-карбонатные отходы производства сахара дефекат при следующем соотношении компонентов,мас.- молотый электротермофосфорный шлак -85-90. Органо-карбонатные отходы производства сахара - дефекат - являются одним из крупнотоннажных промышленных отходов. Это связано с большим выходом дефеката - до 90 кг на 1 т сахара и значительными объемами сахарного производства. Химический состав дефеката в пересчете на прокаленное вещество представлен в таблице 1. Таблица 1 измельченным до удельной поверхности 300-350 м 2/кг электротермофосфорным шлаком. При испытании вяжущего изготавливают образцы-балочки размером 4416 см из составов,приведенных в таблице 2, при водотвердом отношении 0,4, которые затем пропаривают по режиму 2-9-2 при 95 С или подвергают автоклавной обработке при давлении 0,8 МПа по режиму 1,5-101,5 ч. Прочность образцов на предлагаемом вяжущем различных составов в пределах заявляемого приведена в таблице 2. Таблица 2 Результаты физико-химических испытаний В составе дефеката может присутствовать органика до 20, а также щелочи - до 2 и Р 2 О 5 - до 1,64. Т.е. дефекат является техногенным мелом и в принципе может заменить свой природный аналог в производстве вяжущих материалов. Получение предлагаемого вяжущего осуществляют следующим образом Органо-карбонатные отходы производства сахара - дефекат обжигают при температуре 800850 С, измельчают до удельной поверхности 300320 м 2/кг и смешивают с предварительно обожженные органо-карбонатные отходы производства сахара - дефекат Известное вяжущее Предлагаемое вяжущее 10 12 15 Таким образом, применение в составе вяжущего при производстве изделий гидротермального твердения в качестве карбонатного компонента 2 Предел прочности при сжатии,МПа после после пропаривания автоклавной обработки обожженного дефеката - отходов сахарного производства, а в качестве кремнеземистого компонента - электротермофосфорного шлака, 20991 позволяет повысить прочность изделий, расширить сырьевую базу промышленности строительных материалов и улучшить экологическую обстановку в регионе. Повышение прочности изделий гидротермального твердения объясняется образованием низкоосновных гидросиликатов кальция, характеризующихся высокой прочностью. ФОРМУЛА ИЗОБРЕТЕНИЯ Вяжущее,включающее молотый электротермофосфорный шлак и известьсодержащий компонент, отличающееся тем, что оно в качестве известьсодержащего компонента содержит обожженные органокарбонатные отходы сахарного производства дефекат при следующем соотношении компонентов,мас.
