Кроватка для лечения сколиоза

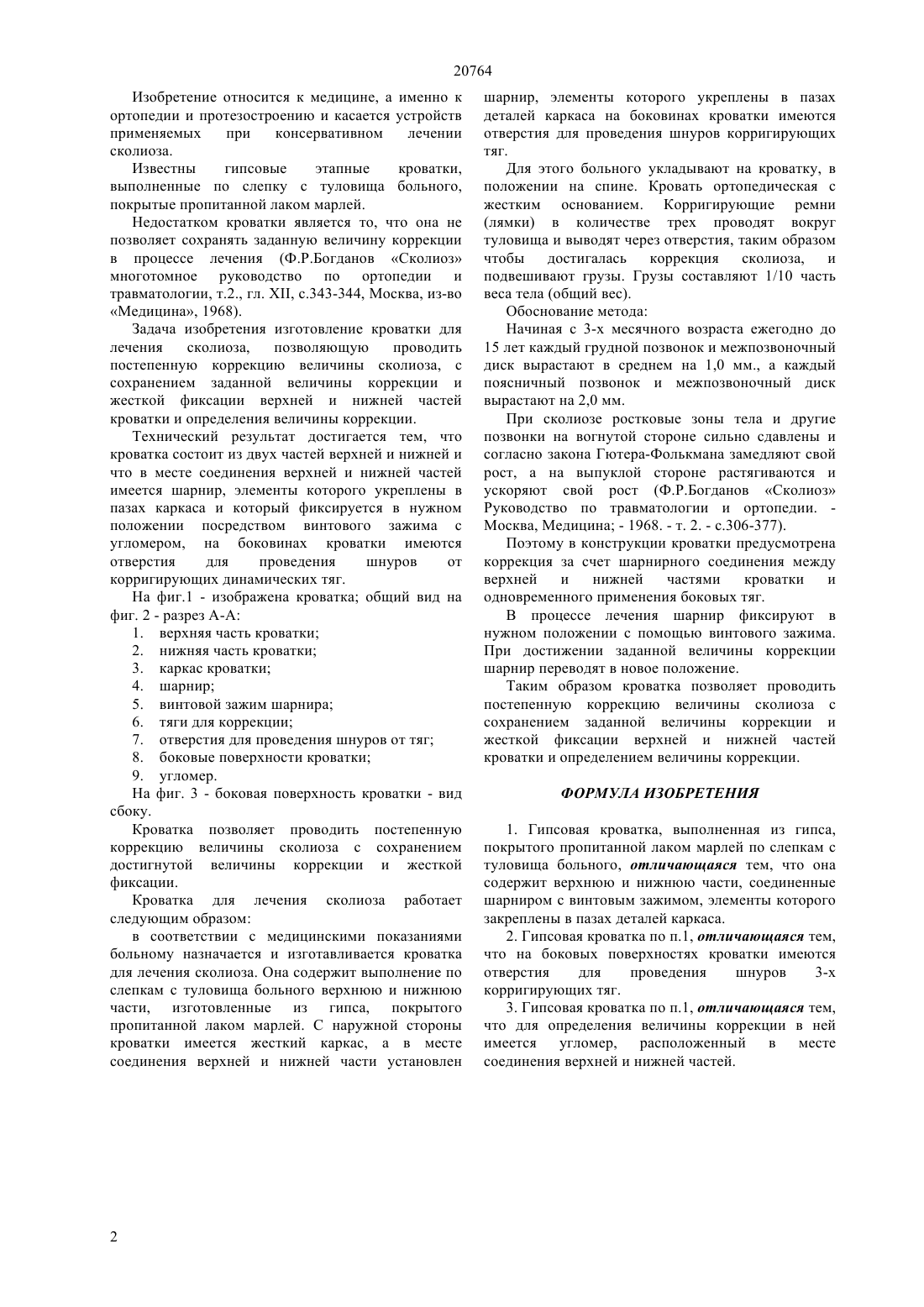

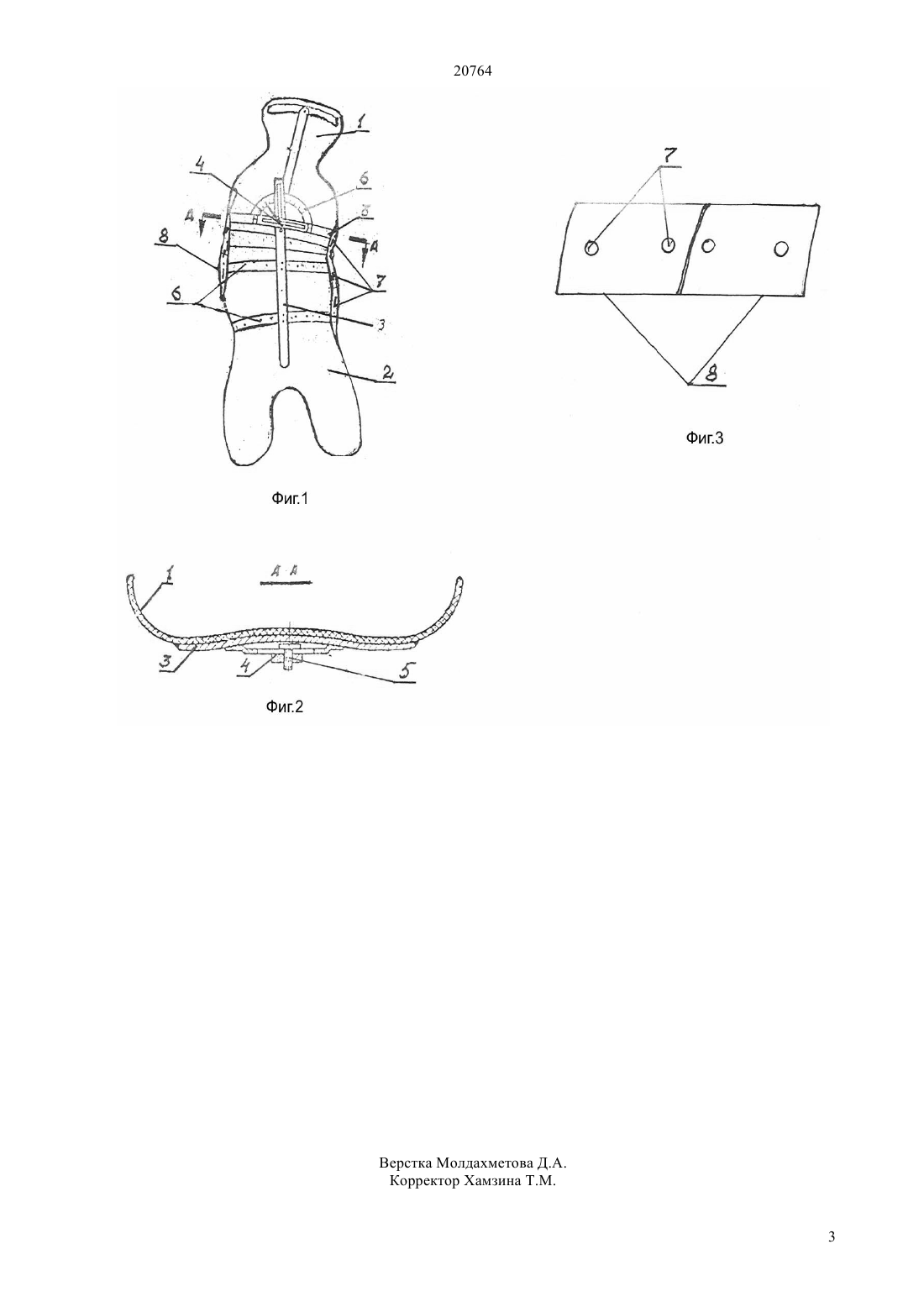

(51) 61 5/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Гипсовая кроватка выполненная из гипса покрытого пропитанной лаком марлей по слепкам с туловища больного содержит верхнюю и нижнюю части соединенные шарниром с винтовым зажимом и угломером с целью определения величины,элементы которого крепят в пазах каркаса, а на боковых поверхностях кроватки имеются отверстия для проведения шнуров от корригирующих тяг. Кроватка позволяет проводить постепенную коррекцию величины сколиоза с сохранением заданной величины коррекции и жесткой фиксации верхней и нижней частей кроватки и определением величины коррекции.(72) Нагыманов Болат Абыкенович Ерекетов Абубакир Ерекетович Бурахан Сагтдан-Улы Нурдаулет Бурахан-Улы Харченко Виталий Кириллович(54) КРОВАТКА ДЛЯ ЛЕЧЕНИЯ СКОЛИОЗА(57) Изобретение относится к медицине, а именно к ортопедии и протезостроению и касается устройств применяемых при консервативном лечении сколиоза. 20764 Изобретение относится к медицине, а именно к ортопедии и протезостроению и касается устройств применяемых при консервативном лечении сколиоза. Известны гипсовые этапные кроватки,выполненные по слепку с туловища больного,покрытые пропитанной лаком марлей. Недостатком кроватки является то, что она не позволяет сохранять заданную величину коррекции в процессе лечения (Ф.Р.Богданов Сколиоз многотомное руководство по ортопедии и травматологии, т.2., гл. , с.343-344, Москва, из-во Медицина, 1968). Задача изобретения изготовление кроватки для лечения сколиоза,позволяющую проводить постепенную коррекцию величины сколиоза, с сохранением заданной величины коррекции и жесткой фиксации верхней и нижней частей кроватки и определения величины коррекции. Технический результат достигается тем, что кроватка состоит из двух частей верхней и нижней и что в месте соединения верхней и нижней частей имеется шарнир, элементы которого укреплены в пазах каркаса и который фиксируется в нужном положении посредством винтового зажима с угломером, на боковинах кроватки имеются отверстия для проведения шнуров от корригирующих динамических тяг. На фиг.1 - изображена кроватка общий вид на фиг. 2 - разрез А-А 1. верхняя часть кроватки 2. нижняя часть кроватки 3. каркас кроватки 4. шарнир 5. винтовой зажим шарнира 6. тяги для коррекции 7. отверстия для проведения шнуров от тяг 8. боковые поверхности кроватки 9. угломер. На фиг. 3 - боковая поверхность кроватки - вид сбоку. Кроватка позволяет проводить постепенную коррекцию величины сколиоза с сохранением достигнутой величины коррекции и жесткой фиксации. Кроватка для лечения сколиоза работает следующим образом в соответствии с медицинскими показаниями больному назначается и изготавливается кроватка для лечения сколиоза. Она содержит выполнение по слепкам с туловища больного верхнюю и нижнюю части, изготовленные из гипса, покрытого пропитанной лаком марлей. С наружной стороны кроватки имеется жесткий каркас, а в месте соединения верхней и нижней части установлен шарнир, элементы которого укреплены в пазах деталей каркаса на боковинах кроватки имеются отверстия для проведения шнуров корригирующих тяг. Для этого больного укладывают на кроватку, в положении на спине. Кровать ортопедическая с жестким основанием. Корригирующие ремни(лямки) в количестве трех проводят вокруг туловища и выводят через отверстия, таким образом чтобы достигалась коррекция сколиоза, и подвешивают грузы. Грузы составляют 1/10 часть веса тела (общий вес). Обоснование метода Начиная с 3-х месячного возраста ежегодно до 15 лет каждый грудной позвонок и межпозвоночный диск вырастают в среднем на 1,0 мм., а каждый поясничный позвонок и межпозвоночный диск вырастают на 2,0 мм. При сколиозе ростковые зоны тела и другие позвонки на вогнутой стороне сильно сдавлены и согласно закона Гютера-Фолькмана замедляют свой рост, а на выпуклой стороне растягиваются и ускоряют свой рост (Ф.Р.Богданов Сколиоз Руководство по травматологии и ортопедии. Москва, Медицина - 1968. - т. 2. - .306-377). Поэтому в конструкции кроватки предусмотрена коррекция за счет шарнирного соединения между верхней и нижней частями кроватки и одновременного применения боковых тяг. В процессе лечения шарнир фиксируют в нужном положении с помощью винтового зажима. При достижении заданной величины коррекции шарнир переводят в новое положение. Таким образом кроватка позволяет проводить постепенную коррекцию величины сколиоза с сохранением заданной величины коррекции и жесткой фиксации верхней и нижней частей кроватки и определением величины коррекции. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гипсовая кроватка, выполненная из гипса,покрытого пропитанной лаком марлей по слепкам с туловища больного, отличающаяся тем, что она содержит верхнюю и нижнюю части, соединенные шарниром с винтовым зажимом, элементы которого закреплены в пазах деталей каркаса. 2. Гипсовая кроватка по п.1, отличающаяся тем,что на боковых поверхностях кроватки имеются отверстия для проведения шнуров 3-х корригирующих тяг. 3. Гипсовая кроватка по п.1, отличающаяся тем,что для определения величины коррекции в ней имеется угломер, расположенный в месте соединения верхней и нижней частей.
