Устройство мусоросборочное и сортирующее СаГа-1

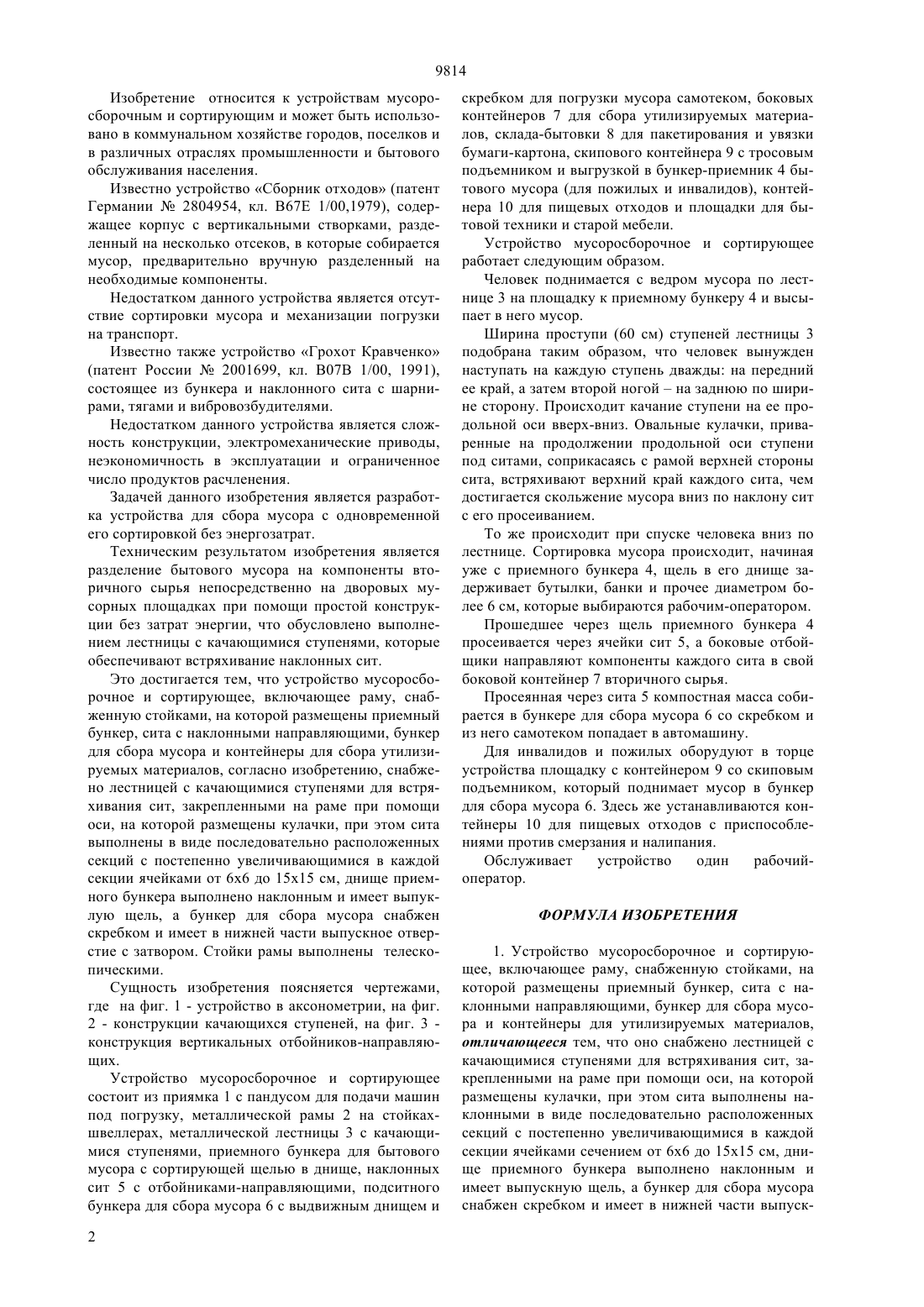

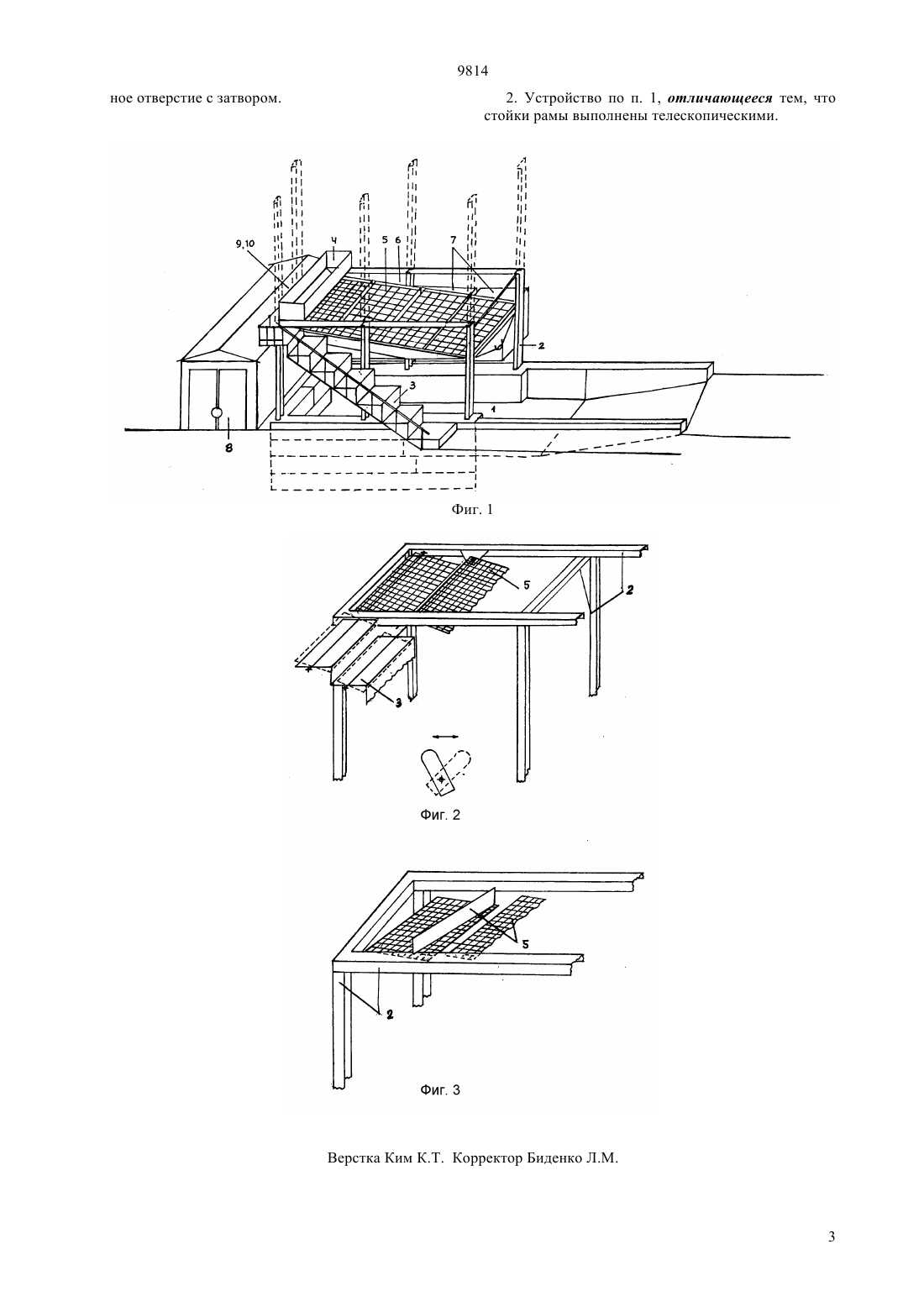

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ качающимися ступенями, которые обеспечивают встряхивание наклонных сит. Устройство мусоросборочное и сортирующее включает в себя раму, снабженную стойками, на которой размещены приемный бункер, сита с наклонными направляющими, бункер для сбора мусора и контейнеры для утилизируемых материалов, дополнительно оно снабжено лестницей с качающимися ступенями для встряхивания сит, закрепленными на раме при помощи оси, на которой размещены кулачки, при этом сита выполнены в виде последовательно расположенных секций с постепенно увеличивающимися в каждой секции ячейками от 6 х 6 до 15 х 15 см, днище приемного бункера выполнено наклонным и имеет выпускную щель, а бункер для сбора мусора снабжен скребком и имеет в нижней части выпускное отверстие с затвором.(57) Изобретение предназначено для сбора и сортировки бытовых отходов непосредственно в местах их образования - на дворовых мусорных площадках,может быть использовано в коммунальном хозяйстве и промышленных предприятиях. Техническим результатом изобретения является разделение бытового мусора на компоненты вторичного сырья при помощи конструкции без затрат энергии, что обусловлено выполнением лестницы с 9814 Изобретение относится к устройствам мусоросборочным и сортирующим и может быть использовано в коммунальном хозяйстве городов, поселков и в различных отраслях промышленности и бытового обслуживания населения. Известно устройство Сборник отходов (патент Германии 2804954, кл. В 67 Е 1/00,1979), содержащее корпус с вертикальными створками, разделенный на несколько отсеков, в которые собирается мусор, предварительно вручную разделенный на необходимые компоненты. Недостатком данного устройства является отсутствие сортировки мусора и механизации погрузки на транспорт. Известно также устройство Грохот Кравченко(патент России 2001699, кл. В 07 В 1/00, 1991),состоящее из бункера и наклонного сита с шарнирами, тягами и вибровозбудителями. Недостатком данного устройства является сложность конструкции, электромеханические приводы,неэкономичность в эксплуатации и ограниченное число продуктов расчленения. Задачей данного изобретения является разработка устройства для сбора мусора с одновременной его сортировкой без энергозатрат. Техническим результатом изобретения является разделение бытового мусора на компоненты вторичного сырья непосредственно на дворовых мусорных площадках при помощи простой конструкции без затрат энергии, что обусловлено выполнением лестницы с качающимися ступенями, которые обеспечивают встряхивание наклонных сит. Это достигается тем, что устройство мусоросборочное и сортирующее, включающее раму, снабженную стойками, на которой размещены приемный бункер, сита с наклонными направляющими, бункер для сбора мусора и контейнеры для сбора утилизируемых материалов, согласно изобретению, снабжено лестницей с качающимися ступенями для встряхивания сит, закрепленными на раме при помощи оси, на которой размещены кулачки, при этом сита выполнены в виде последовательно расположенных секций с постепенно увеличивающимися в каждой секции ячейками от 6 х 6 до 15 х 15 см, днище приемного бункера выполнено наклонным и имеет выпуклую щель, а бункер для сбора мусора снабжен скребком и имеет в нижней части выпускное отверстие с затвором. Стойки рамы выполнены телескопическими. Сущность изобретения поясняется чертежами,где на фиг. 1 - устройство в аксонометрии, на фиг. 2 - конструкции качающихся ступеней, на фиг. 3 конструкция вертикальных отбойников-направляющих. Устройство мусоросборочное и сортирующее состоит из приямка 1 с пандусом для подачи машин под погрузку, металлической рамы 2 на стойкахшвеллерах, металлической лестницы 3 с качающимися ступенями, приемного бункера для бытового мусора с сортирующей щелью в днище, наклонных сит 5 с отбойниками-направляющими, подситного бункера для сбора мусора 6 с выдвижным днищем и 2 скребком для погрузки мусора самотеком, боковых контейнеров 7 для сбора утилизируемых материалов, склада-бытовки 8 для пакетирования и увязки бумаги-картона, скипового контейнера 9 с тросовым подъемником и выгрузкой в бункер-приемник 4 бытового мусора (для пожилых и инвалидов), контейнера 10 для пищевых отходов и площадки для бытовой техники и старой мебели. Устройство мусоросборочное и сортирующее работает следующим образом. Человек поднимается с ведром мусора по лестнице 3 на площадку к приемному бункеру 4 и высыпает в него мусор. Ширина проступи (60 см) ступеней лестницы 3 подобрана таким образом, что человек вынужден наступать на каждую ступень дважды на передний ее край, а затем второй ногойна заднюю по ширине сторону. Происходит качание ступени на ее продольной оси вверх-вниз. Овальные кулачки, приваренные на продолжении продольной оси ступени под ситами, соприкасаясь с рамой верхней стороны сита, встряхивают верхний край каждого сита, чем достигается скольжение мусора вниз по наклону сит с его просеиванием. То же происходит при спуске человека вниз по лестнице. Сортировка мусора происходит, начиная уже с приемного бункера 4, щель в его днище задерживает бутылки, банки и прочее диаметром более 6 см, которые выбираются рабочим-оператором. Прошедшее через щель приемного бункера 4 просеивается через ячейки сит 5, а боковые отбойщики направляют компоненты каждого сита в свой боковой контейнер 7 вторичного сырья. Просеянная через сита 5 компостная масса собирается в бункере для сбора мусора 6 со скребком и из него самотеком попадает в автомашину. Для инвалидов и пожилых оборудуют в торце устройства площадку с контейнером 9 со скиповым подъемником, который поднимает мусор в бункер для сбора мусора 6. Здесь же устанавливаются контейнеры 10 для пищевых отходов с приспособлениями против смерзания и налипания. Обслуживает устройство один рабочийоператор. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство мусоросборочное и сортирующее, включающее раму, снабженную стойками, на которой размещены приемный бункер, сита с наклонными направляющими, бункер для сбора мусора и контейнеры для утилизируемых материалов,отличающееся тем, что оно снабжено лестницей с качающимися ступенями для встряхивания сит, закрепленными на раме при помощи оси, на которой размещены кулачки, при этом сита выполнены наклонными в виде последовательно расположенных секций с постепенно увеличивающимися в каждой секции ячейками сечением от 66 до 1515 см, днище приемного бункера выполнено наклонным и имеет выпускную щель, а бункер для сбора мусора снабжен скребком и имеет в нижней части выпуск 9814 ное отверстие с затвором. 2. Устройство по п. 1, отличающееся тем, что стойки рамы выполнены телескопическими.
