Материал для изготовления сигаретных фильтров и способ его получения

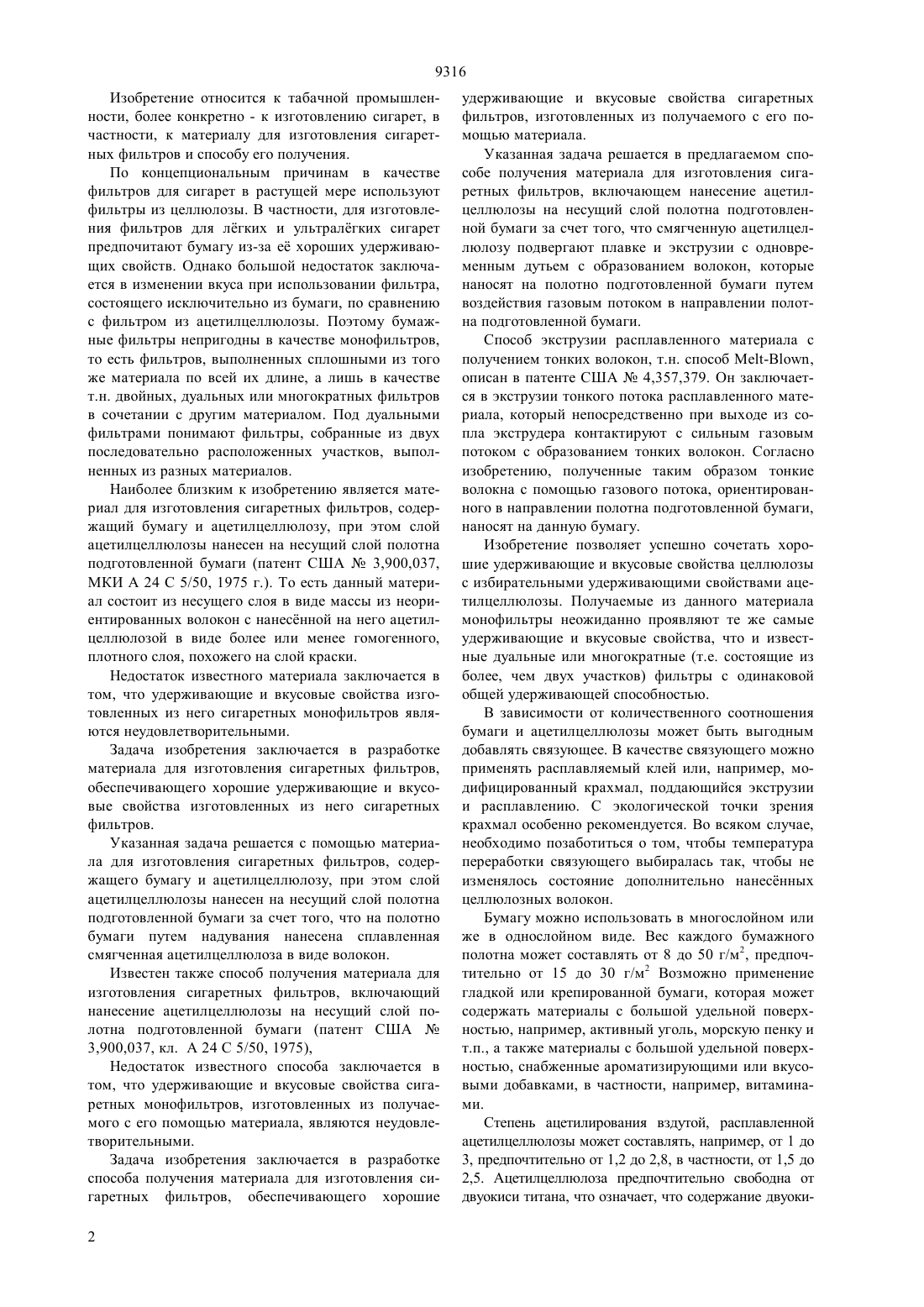

(51)6 24 3/10, 04 1/56 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) МАТЕРИАЛ ДЛЯ ИЗГОТОВЛЕНИЯ СИГАРЕТНЫХ ФИЛЬТРОВ И СПОСОБ ЕГО ПОЛУЧЕНИЯ(57)Изобретение относится к материалу для фильтров, пригодному, в частности, для получения фильтров для сигарет. Достигаемый технический результат изобретения- повышение удерживающих и вкусовых свойств. Достигается он тем, что на полотно из предварительно конфекционированной бумаги путем способа 9316 Изобретение относится к табачной промышленности, более конкретно - к изготовлению сигарет, в частности, к материалу для изготовления сигаретных фильтров и способу его получения. По концепциональным причинам в качестве фильтров для сигарет в растущей мере используют фильтры из целлюлозы. В частности, для изготовления фильтров для лгких и ультралгких сигарет предпочитают бумагу из-за е хороших удерживающих свойств. Однако большой недостаток заключается в изменении вкуса при использовании фильтра,состоящего исключительно из бумаги, по сравнению с фильтром из ацетилцеллюлозы. Поэтому бумажные фильтры непригодны в качестве монофильтров,то есть фильтров, выполненных сплошными из того же материала по всей их длине, а лишь в качестве т.н. двойных, дуальных или многократных фильтров в сочетании с другим материалом. Под дуальными фильтрами понимают фильтры, собранные из двух последовательно расположенных участков, выполненных из разных материалов. Наиболее близким к изобретению является материал для изготовления сигаретных фильтров, содержащий бумагу и ацетилцеллюлозу, при этом слой ацетилцеллюлозы нанесен на несущий слой полотна подготовленной бумаги (патент США 3,900,037,МКИ А 24 С 5/50, 1975 г.). То есть данный материал состоит из несущего слоя в виде массы из неориентированных волокон с нанеснной на него ацетилцеллюлозой в виде более или менее гомогенного,плотного слоя, похожего на слой краски. Недостаток известного материала заключается в том, что удерживающие и вкусовые свойства изготовленных из него сигаретных монофильтров являются неудовлетворительными. Задача изобретения заключается в разработке материала для изготовления сигаретных фильтров,обеспечивающего хорошие удерживающие и вкусовые свойства изготовленных из него сигаретных фильтров. Указанная задача решается с помощью материала для изготовления сигаретных фильтров, содержащего бумагу и ацетилцеллюлозу, при этом слой ацетилцеллюлозы нанесен на несущий слой полотна подготовленной бумаги за счет того, что на полотно бумаги путем надувания нанесена сплавленная смягченная ацетилцеллюлоза в виде волокон. Известен также способ получения материала для изготовления сигаретных фильтров, включающий нанесение ацетилцеллюлозы на несущий слой полотна подготовленной бумаги (патент США 3,900,037, кл. А 24 С 5/50, 1975),Недостаток известного способа заключается в том, что удерживающие и вкусовые свойства сигаретных монофильтров, изготовленных из получаемого с его помощью материала, являются неудовлетворительными. Задача изобретения заключается в разработке способа получения материала для изготовления сигаретных фильтров, обеспечивающего хорошие 2 удерживающие и вкусовые свойства сигаретных фильтров, изготовленных из получаемого с его помощью материала. Указанная задача решается в предлагаемом способе получения материала для изготовления сигаретных фильтров, включающем нанесение ацетилцеллюлозы на несущий слой полотна подготовленной бумаги за счет того, что смягченную ацетилцеллюлозу подвергают плавке и экструзии с одновременным дутьем с образованием волокон, которые наносят на полотно подготовленной бумаги путем воздействия газовым потоком в направлении полотна подготовленной бумаги. Способ экструзии расплавленного материала с получением тонких волокон, т.н. способ -,описан в патенте США 4,357,379. Он заключается в экструзии тонкого потока расплавленного материала, который непосредственно при выходе из сопла экструдера контактируют с сильным газовым потоком с образованием тонких волокон. Согласно изобретению, полученные таким образом тонкие волокна с помощью газового потока, ориентированного в направлении полотна подготовленной бумаги,наносят на данную бумагу. Изобретение позволяет успешно сочетать хорошие удерживающие и вкусовые свойства целлюлозы с избирательными удерживающими свойствами ацетилцеллюлозы. Получаемые из данного материала монофильтры неожиданно проявляют те же самые удерживающие и вкусовые свойства, что и известные дуальные или многократные (т.е. состоящие из более, чем двух участков) фильтры с одинаковой общей удерживающей способностью. В зависимости от количественного соотношения бумаги и ацетилцеллюлозы может быть выгодным добавлять связующее. В качестве связующего можно применять расплавляемый клей или, например, модифицированный крахмал, поддающийся экструзии и расплавлению. С экологической точки зрения крахмал особенно рекомендуется. Во всяком случае,необходимо позаботиться о том, чтобы температура переработки связующего выбиралась так, чтобы не изменялось состояние дополнительно нанеснных целлюлозных волокон. Бумагу можно использовать в многослойном или же в однослойном виде. Вес каждого бумажного полотна может составлять от 8 до 50 г/м 2, предпочтительно от 15 до 30 г/м 2 Возможно применение гладкой или крепированной бумаги, которая может содержать материалы с большой удельной поверхностью, например, активный уголь, морскую пенку и т.п., а также материалы с большой удельной поверхностью, снабженные ароматизирующими или вкусовыми добавками, в частности, например, витаминами. Степень ацетилирования вздутой, расплавленной ацетилцеллюлозы может составлять, например, от 1 до 3, предпочтительно от 1,2 до 2,8, в частности, от 1,5 до 2,5. Ацетилцеллюлоза предпочтительно свободна от двуокиси титана, что означает, что содержание двуоки 9316 си титана составляет менее, чем 0,0001 . Кроме того,ацетилцеллюлоза может содержать триацетин или другие смягчители. Триацетин приводит к смягчению стенок волокон ацетилцеллюлозы, благодаря чему волокна прилипают друг к другу в местах контакта. Смягчитель может иметься в ацетилцеллюлозе в количестве до 20 . Предпочтительно ацетилцеллюлоза нанесена на бумагу в виде волокон толщиной от 0,1 до 2 денье. Пример Для получения материала для изготовления сигаретных фильтров используют однослойную крепированную бумагу весом 30 г/м 2. Ацетилцеллюлозу в виде гранулята, в качестве смягчителя содержащую триацетин в количестве 18 , расплавляют, а затем подвергают экструзии с одновременным дутьем,причем у выпускного сопла температура ацетилцеллюлозы составляет 208 С. С помощью ориентированного в направление полотна бумаги. Степень ацетилирования ацетилцеллюлозы составляет 2,2. Получаемые волокна имеют толщину 1,7 денье. Благодаря тому, что используют крепированную бумагу, в данном случае можно отказаться от использования связующего. Весовое соотношение бумаги и ацетилцеллюлозы составляет 51. Таким образом, вес готового материала для изготовления сигаретных фильтров составляет 36 г/м 2. Из полученного материала изготавливают фильтры, обладающие той же самой удерживающей способностью, что и известные дуальные фильтры. По аналитическим данным и вкусовым свойствам сигареты, снабженные фильтрами из материала согласно изобретению, не уступают сигаретам, снабженным известными дуальными фильтрами. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Материал для изготовления сигаретных фильтров, содержащий бумагу и ацетилцеллюлозу,при этом слой ацетилцеллюлозы нанесен на несущий слой полотна подготовленной бумаги, отличающийся тем, что на полотно бумаги путем надувания нанесена сплавленная смягченная ацетилцеллюлоза в виде волокон. 2. Материал по п.1, отличающийся тем, что ацетилцеллюлоза нанесена с использованием дополнительного связующего. 3. Материал по п.1, отличающийся тем, что в нм использована однослойная или многослойная бумага. 4. Материал по любому из пп. 1-3, отличающийся тем, что вес бумаги составляет 8-50 г/м 2. 5. Материал по любому из пп. 1-4, отличающийся тем, что вес бумаги составляет 15-30 г/м 2. 6. Материал по любому из пп. 1-5, отличающийся тем, что бумага является гладкой. 7. Материал по любому из пп. 1-5, отличающийся тем, что бумага является крепированной. 8. Материал по любому из пп. 1-7, отличающийся тем, что бумага содержит материалы с большой удельной поверхностью, например, активированный уголь, сеопилит и т.п. 9. Материал по любому из пп. 1-8, отличающийся тем, что бумага содержит материалы с большой удельной поверхностью, пропитанные ароматизирующими или вкусовыми добавками. 10. Материал по п.9, отличающийся тем, что добавки представляют собой витамины. 11. Материал по п.1, отличающийся тем, что степень ацетилирования нанесенной надуванием ацетилцеллюлозы составляет от 1,2 до 2,8. 12. Материал по п.1, отличающийся тем, что степень ацетилирования составляет от 1,5 до 2,5. 13. Материал по любому из пп. 1-12, отличающийся тем, что ацетилцеллюлоза содержит менее 0,0001 мас. двуокиси титана. 14. Материал по любому из пп .1-13, отличающийся тем, что ацетилцеллюлоза содержит триацетин или другие смягчители. 15. Материал по п.14, отличающийся тем, что ацетилцеллюлоза содержит до 20 смягчителя. 16. Материал по любому из пп. 1-15, отличающийся тем, что ацетилцеллюлоза нанесена на бумагу в виде волокон толщиной от 0,1 до 2 денье. 17. Способ получения материала для изготовления сигаретных фильтров, включающий прием нанесения ацетилцеллюлозы на несущий слой полотна подготовленной бумаги, отличающийся тем, что смягченную ацетилцеллюлозу подвергают плавке и экструзии с одновременным дутьем с образованием волокон, которые наносят на полотно подготовленной бумаги путем воздействия газовым потоком в направлении полотна подготовленной бумаги. 18. Способ по п.17, отличающийся тем, что при нанесении ацетилцеллюлозы на бумагу используют связующее. 19. Способ по п.18, отличающийся тем, что ацетилцеллюлозу наносят на бумагу в виде волокон толщиной от 0,1 до 2 денье.
