Устройство для возведения арок

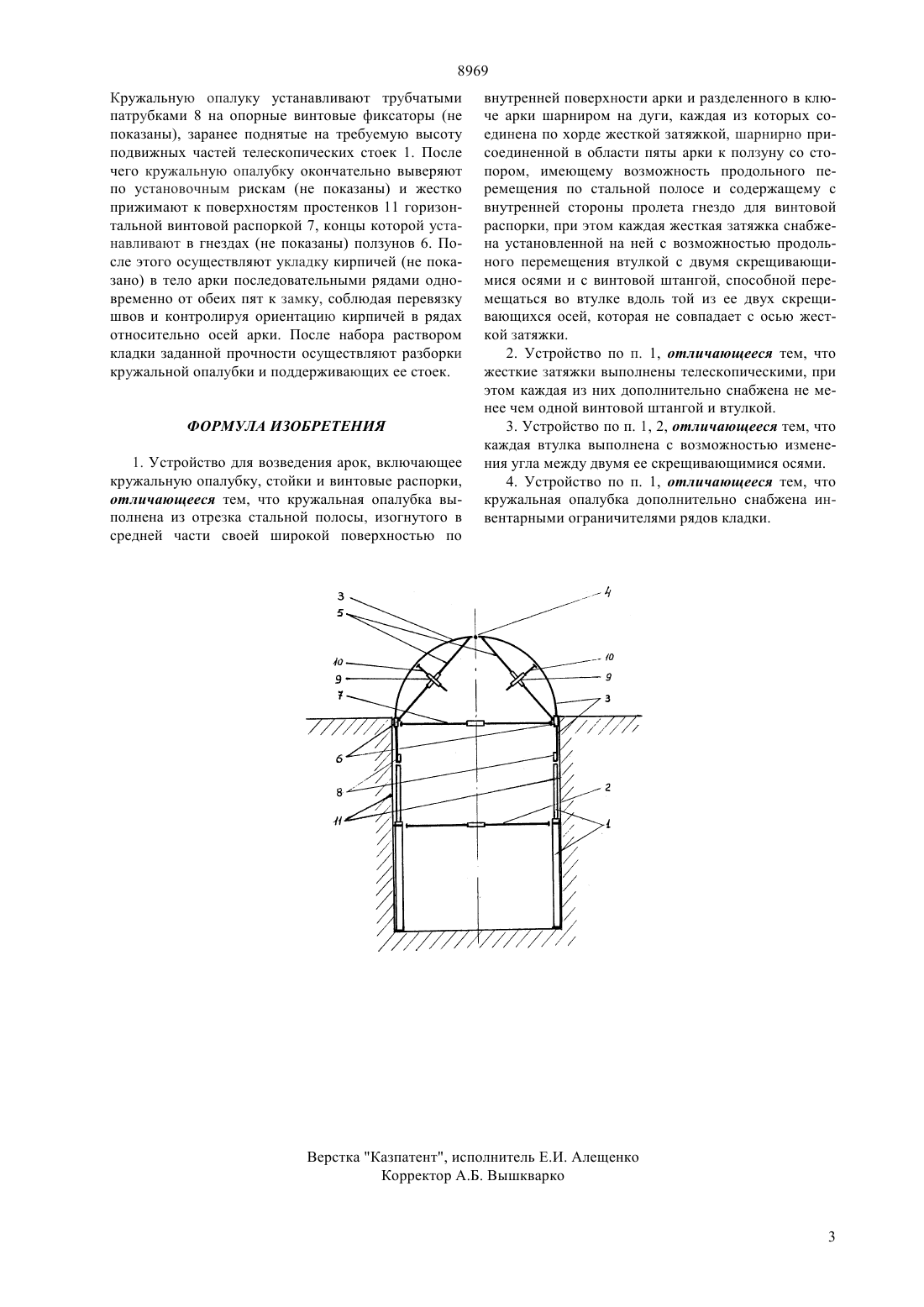

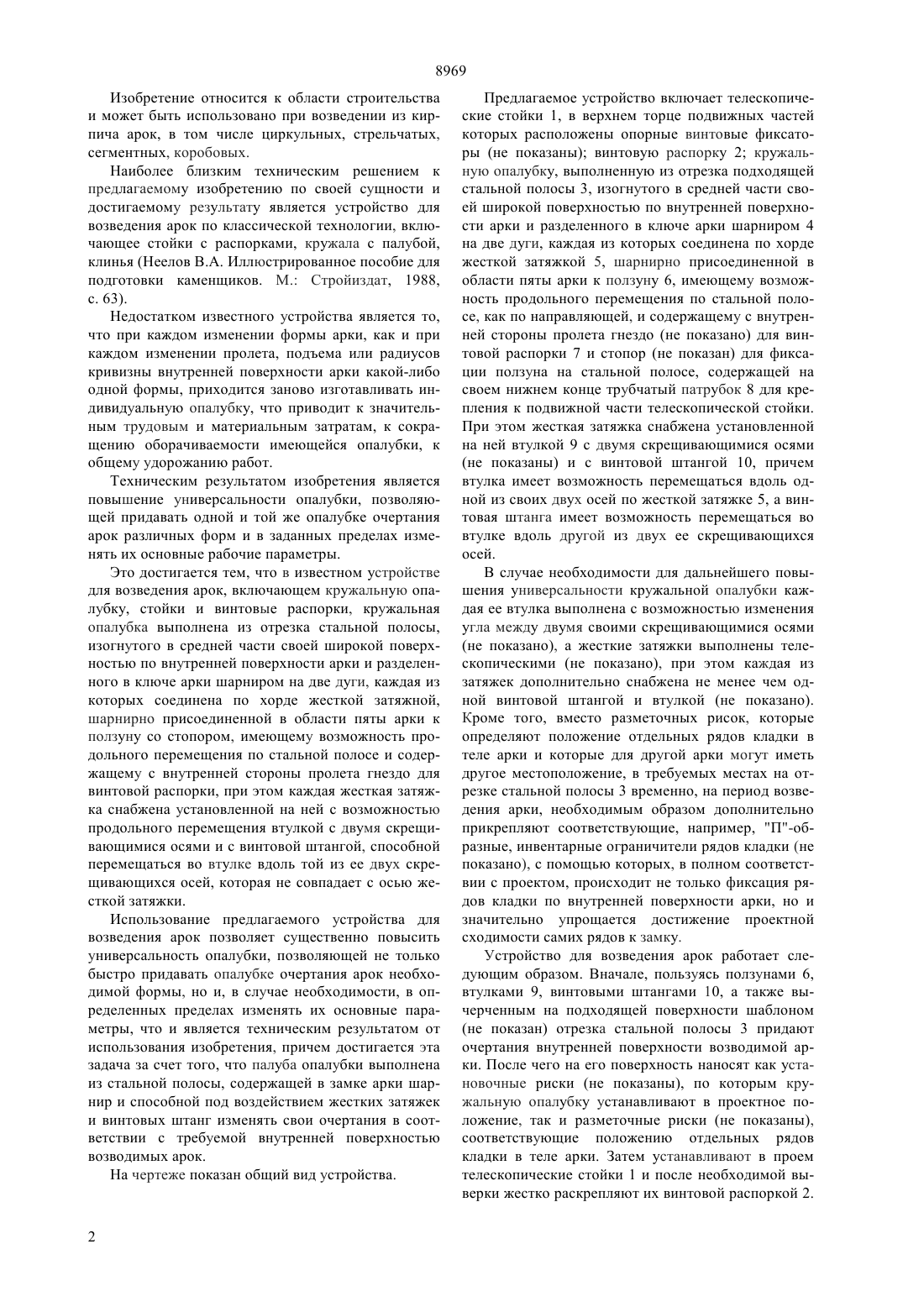

(51)7 04 11/20 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Кусаинов Майдан Комекович Фендт Юлия Борисовна Фендт Борис Евгеньевич(73) Республиканское государственное казенное предприятие Евразийский университет им. Л.Н. Гумилева(56) Неелов В.А. Иллюстрированное пособие для подготовки каменщиков. М. Стройиздат, 1988, с. 63(54) УСТРОЙСТВО ДЛЯ ВОЗВЕДЕНИЯ АРОК(57) Изобретение применяется в строительстве при возведении из кирпича арок и позволяет за счет усовершенствования опалубки повысить ее универсальность и тем самым придавать одной и той же опа лубке очертания арки необходимой формы и, в случае необходимости, в определенных пределах изменять ее основные параметры. Кружальная опалубка выполнена из отрезка стальной полосы, изогнутого своей широкой поверхностью по внутренней поверхности арки и разделенного в ключе арки шарниром на две дуги, каждая из которых соединена по хорде жесткой затяжкой, шарнирно присоединенной в области пяты арки к ползуну, имеющему возможность продольного перемещения по стальной полосе и содержащему гнездо для винтовой распорки, при этом каждая жесткая затяжка снабжена установленной на ней с возможностью продольного перемещения втулкой с двумя скрещивающимися осями и с винтовой штангой, способной перемещаться во втулке. 8969 Изобретение относится к области строительства и может быть использовано при возведении из кирпича арок, в том числе циркульных, стрельчатых,сегментных, коробовых. Наиболее близким техническим решением к предлагаемому изобретению по своей сущности и достигаемому результату является устройство для возведения арок по классической технологии, включающее стойки с распорками, кружала с палубой,клинья (Неелов В.А. Иллюстрированное пособие для подготовки каменщиков. М. Стройиздат, 1988,с. 63). Недостатком известного устройства является то,что при каждом изменении формы арки, как и при каждом изменении пролета, подъема или радиусов кривизны внутренней поверхности арки какой-либо одной формы, приходится заново изготавливать индивидуальную опалубку, что приводит к значительным трудовым и материальным затратам, к сокращению оборачиваемости имеющейся опалубки, к общему удорожанию работ. Техническим результатом изобретения является повышение универсальности опалубки, позволяющей придавать одной и той же опалубке очертания арок различных форм и в заданных пределах изменять их основные рабочие параметры. Это достигается тем, что в известном устройстве для возведения арок, включающем кружальную опалубку, стойки и винтовые распорки, кружальная опалубка выполнена из отрезка стальной полосы,изогнутого в средней части своей широкой поверхностью по внутренней поверхности арки и разделенного в ключе арки шарниром на две дуги, каждая из которых соединена по хорде жесткой затяжной,шарнирно присоединенной в области пяты арки к ползуну со стопором, имеющему возможность продольного перемещения по стальной полосе и содержащему с внутренней стороны пролета гнездо для винтовой распорки, при этом каждая жесткая затяжка снабжена установленной на ней с возможностью продольного перемещения втулкой с двумя скрещивающимися осями и с винтовой штангой, способной перемещаться во втулке вдоль той из ее двух скрещивающихся осей, которая не совпадает с осью жесткой затяжки. Использование предлагаемого устройства для возведения арок позволяет существенно повысить универсальность опалубки, позволяющей не только быстро придавать опалубке очертания арок необходимой формы, но и, в случае необходимости, в определенных пределах изменять их основные параметры, что и является техническим результатом от использования изобретения, причем достигается эта задача за счет того, что палуба опалубки выполнена из стальной полосы, содержащей в замке арки шарнир и способной под воздействием жестких затяжек и винтовых штанг изменять свои очертания в соответствии с требуемой внутренней поверхностью возводимых арок. На чертеже показан общий вид устройства. Предлагаемое устройство включает телескопические стойки 1, в верхнем торце подвижных частей которых расположены опорные винтовые фиксаторы (не показаны) винтовую распорку 2 кружальную опалубку, выполненную из отрезка подходящей стальной полосы 3, изогнутого в средней части своей широкой поверхностью по внутренней поверхности арки и разделенного в ключе арки шарниром 4 на две дуги, каждая из которых соединена по хорде жесткой затяжкой 5, шарнирно присоединенной в области пяты арки к ползуну 6, имеющему возможность продольного перемещения по стальной полосе, как по направляющей, и содержащему с внутренней стороны пролета гнездо (не показано) для винтовой распорки 7 и стопор (не показан) для фиксации ползуна на стальной полосе, содержащей на своем нижнем конце трубчатый патрубок 8 для крепления к подвижной части телескопической стойки. При этом жесткая затяжка снабжена установленной на ней втулкой 9 с двумя скрещивающимися осями(не показаны) и с винтовой штангой 10, причем втулка имеет возможность перемещаться вдоль одной из своих двух осей по жесткой затяжке 5, а винтовая штанга имеет возможность перемещаться во втулке вдоль другой из двух ее скрещивающихся осей. В случае необходимости для дальнейшего повышения универсальности кружальной опалубки каждая ее втулка выполнена с возможностью изменения угла между двумя своими скрещивающимися осями(не показано), а жесткие затяжки выполнены телескопическими (не показано), при этом каждая из затяжек дополнительно снабжена не менее чем одной винтовой штангой и втулкой (не показано). Кроме того, вместо разметочных рисок, которые определяют положение отдельных рядов кладки в теле арки и которые для другой арки могут иметь другое местоположение, в требуемых местах на отрезке стальной полосы 3 временно, на период возведения арки, необходимым образом дополнительно прикрепляют соответствующие, например, П-образные, инвентарные ограничители рядов кладки (не показано), с помощью которых, в полном соответствии с проектом, происходит не только фиксация рядов кладки по внутренней поверхности арки, но и значительно упрощается достижение проектной сходимости самих рядов к замку. Устройство для возведения арок работает следующим образом. Вначале, пользуясь ползунами 6,втулками 9, винтовыми штангами 10, а также вычерченным на подходящей поверхности шаблоном(не показан) отрезка стальной полосы 3 придают очертания внутренней поверхности возводимой арки. После чего на его поверхность наносят как установочные риски (не показаны), по которым кружальную опалубку устанавливают в проектное положение, так и разметочные риски (не показаны),соответствующие положению отдельных рядов кладки в теле арки. Затем устанавливают в проем телескопические стойки 1 и после необходимой выверки жестко раскрепляют их винтовой распоркой 2. 8969 Кружальную опалуку устанавливают трубчатыми патрубками 8 на опорные винтовые фиксаторы (не показаны), заранее поднятые на требуемую высоту подвижных частей телескопических стоек 1. После чего кружальную опалубку окончательно выверяют по установочным рискам (не показаны) и жестко прижимают к поверхностям простенков 11 горизонтальной винтовой распоркой 7, концы которой устанавливают в гнездах (не показаны) ползунов 6. После этого осуществляют укладку кирпичей (не показано) в тело арки последовательными рядами одновременно от обеих пят к замку, соблюдая перевязку швов и контролируя ориентацию кирпичей в рядах относительно осей арки. После набора раствором кладки заданной прочности осуществляют разборки кружальной опалубки и поддерживающих ее стоек. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для возведения арок, включающее кружальную опалубку, стойки и винтовые распорки,отличающееся тем, что кружальная опалубка выполнена из отрезка стальной полосы, изогнутого в средней части своей широкой поверхностью по внутренней поверхности арки и разделенного в ключе арки шарниром на дуги, каждая из которых соединена по хорде жесткой затяжкой, шарнирно присоединенной в области пяты арки к ползуну со стопором, имеющему возможность продольного перемещения по стальной полосе и содержащему с внутренней стороны пролета гнездо для винтовой распорки, при этом каждая жесткая затяжка снабжена установленной на ней с возможностью продольного перемещения втулкой с двумя скрещивающимися осями и с винтовой штангой, способной перемещаться во втулке вдоль той из ее двух скрещивающихся осей, которая не совпадает с осью жесткой затяжки. 2. Устройство по п. 1, отличающееся тем, что жесткие затяжки выполнены телескопическими, при этом каждая из них дополнительно снабжена не менее чем одной винтовой штангой и втулкой. 3. Устройство по п. 1, 2, отличающееся тем, что каждая втулка выполнена с возможностью изменения угла между двумя ее скрещивающимися осями. 4. Устройство по п. 1, отличающееся тем, что кружальная опалубка дополнительно снабжена инвентарными ограничителями рядов кладки.
