Сырьевая смесь для изготовления керамзита

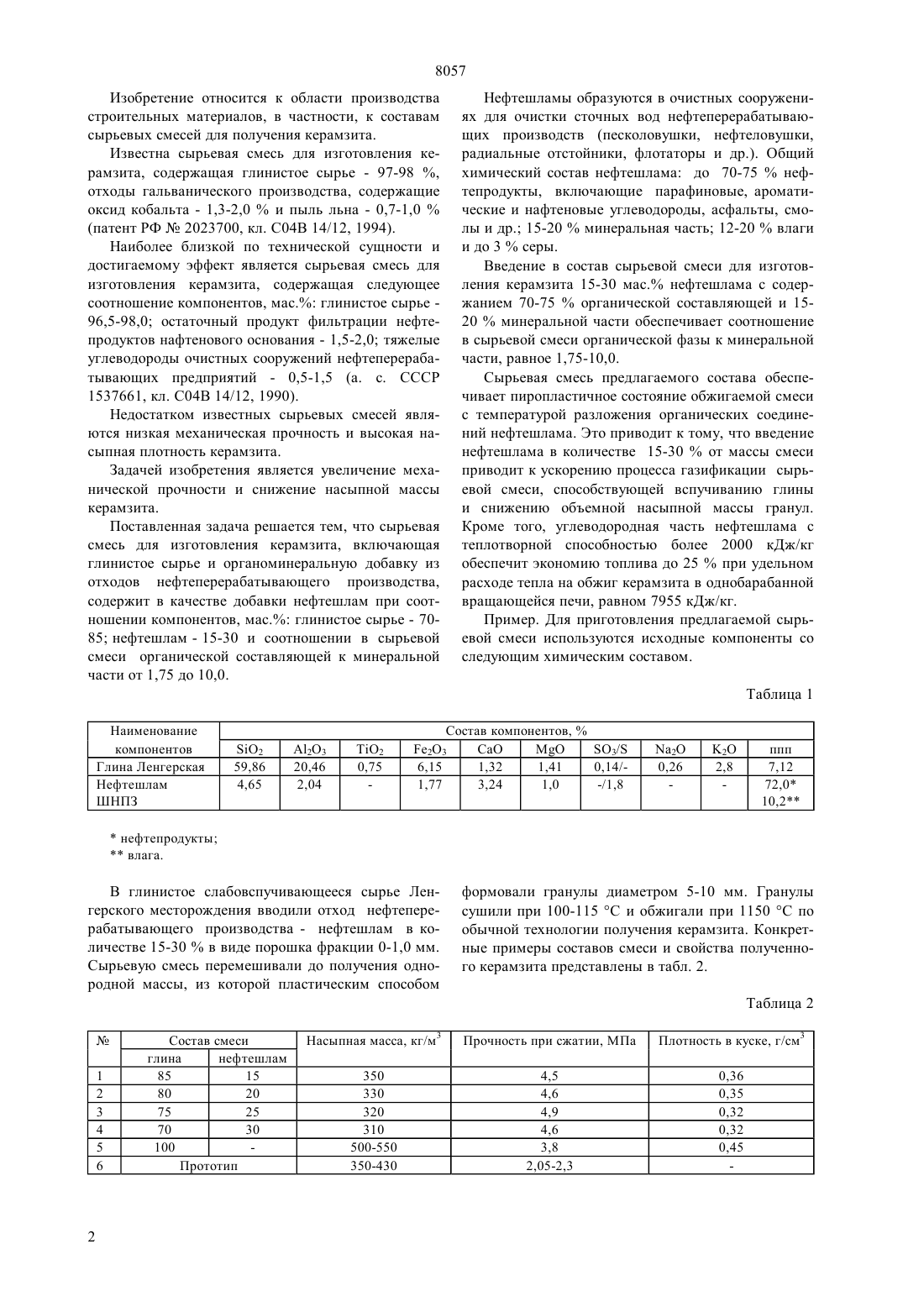

(51)7 04 14/12 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Тлеуова Салтанат Талиповна Шевко Виктор Михайлович Каратаева Гульнара Ергешовна Жаркинбеков Султан Усупбекович(54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ КЕРАМЗИТА(57) Изобретение относится к производству строительных материалов и может быть использовано для получения керамзита из слабовспучивающегося сырья. Для повышения механической прочности гранул,уменьшения насыпной массы керамзита и экономии топлива сырьевая смесь содержит глинистое сырье в количестве 70-85 мас., а в качестве органоминеральной добавки отход нефтеперерабатывающего производства - нефтешлам в количестве 15-30 мас. при соотношении в сырьевой смеси органической составляющей к минеральной части от 1,75 до 10,0. Полученный из предлагаемой сырьевой смеси керамзит характеризуется механической прочностью при сжатии 4,6-4,9 МПа, насыпной плотностью 350310 кг/м 3 и экономией топлива до 25 . 8057 Изобретение относится к области производства строительных материалов, в частности, к составам сырьевых смесей для получения керамзита. Известна сырьевая смесь для изготовления керамзита, содержащая глинистое сырье - 97-98 ,отходы гальванического производства, содержащие оксид кобальта - 1,3-2,0 и пыль льна - 0,7-1,0(патент РФ 2023700, кл. С 04 В 14/12, 1994). Наиболее близкой по технической сущности и достигаемому эффект является сырьевая смесь для изготовления керамзита, содержащая следующее соотношение компонентов, мас. глинистое сырье 96,5-98,0 остаточный продукт фильтрации нефтепродуктов нафтенового основания - 1,5-2,0 тяжелые углеводороды очистных сооружений нефтеперерабатывающих предприятий - 0,5-1,5 (а. с.1537661, кл. С 04 В 14/12, 1990). Недостатком известных сырьевых смесей являются низкая механическая прочность и высокая насыпная плотность керамзита. Задачей изобретения является увеличение механической прочности и снижение насыпной массы керамзита. Поставленная задача решается тем, что сырьевая смесь для изготовления керамзита, включающая глинистое сырье и органоминеральную добавку из отходов нефтеперерабатывающего производства,содержит в качестве добавки нефтешлам при соотношении компонентов, мас. глинистое сырье - 7085 нефтешлам - 15-30 и соотношении в сырьевой смеси органической составляющей к минеральной части от 1,75 до 10,0. Нефтешламы образуются в очистных сооружениях для очистки сточных вод нефтеперерабатывающих производств (песколовушки, нефтеловушки,радиальные отстойники, флотаторы и др.). Общий химический состав нефтешлама до 70-75 нефтепродукты, включающие парафиновые, ароматические и нафтеновые углеводороды, асфальты, смолы и др. 15-20 минеральная часть 12-20 влаги и до 3 серы. Введение в состав сырьевой смеси для изготовления керамзита 15-30 мас. нефтешлама с содержанием 70-75 органической составляющей и 1520 минеральной части обеспечивает соотношение в сырьевой смеси органической фазы к минеральной части, равное 1,75-10,0. Сырьевая смесь предлагаемого состава обеспечивает пиропластичное состояние обжигаемой смеси с температурой разложения органических соединений нефтешлама. Это приводит к тому, что введение нефтешлама в количестве 15-30 от массы смеси приводит к ускорению процесса газификации сырьевой смеси, способствующей вспучиванию глины и снижению объемной насыпной массы гранул. Кроме того, углеводородная часть нефтешлама с теплотворной способностью более 2000 кДж/кг обеспечит экономию топлива до 25 при удельном расходе тепла на обжиг керамзита в однобарабанной вращающейся печи, равном 7955 кДж/кг. Пример. Для приготовления предлагаемой сырьевой смеси используются исходные компоненты со следующим химическим составом. Таблица 1 Наименование компонентов Глина Ленгерская Нефтешлам ШНПЗ В глинистое слабовспучивающееся сырье Ленгерского месторождения вводили отход нефтеперерабатывающего производства - нефтешлам в количестве 15-30 в виде порошка фракции 0-1,0 мм. Сырьевую смесь перемешивали до получения однородной массы, из которой пластическим способом формовали гранулы диаметром 5-10 мм. Гранулы сушили при 100-115 С и обжигали при 1150 С по обычной технологии получения керамзита. Конкретные примеры составов смеси и свойства полученного керамзита представлены в табл. 2. Таблица 2 Состав смеси глина нефтешлам 85 15 80 20 75 25 70 30 100 Прототип 8057 Использование нефтешлама в качестве органоминеральной добавки в количестве 15-30 от массы сырьевой смеси позволяет увеличить механическую прочность полученных гранул до 4,54,9 МПа, при этих соотношениях наблюдается увеличение вспучиваемости гранул в 1,5-2 раза. Дальнейшее увеличение количества нефтешлама в составе сырьевой смеси приводит к оплавлению единичных гранул. ФОРМУЛА ИЗОБРЕТЕНИЯ Сырьевая смесь для изготовления керамзита,включающая глинистое сырье и органоминеральную добавку из отходов нефтеперерабатывающего производства, отличающаяся тем, что она содержит в качестве добавки нефтешлам при соотношении компонентов, мас. глинистое сырье 70-85 нефтешлам 15-30 и соотношении в сырьевой смеси органической составляющей к минеральной части от 1,75 до 10,0.
