Многоэтажное сейсмостойкое здание

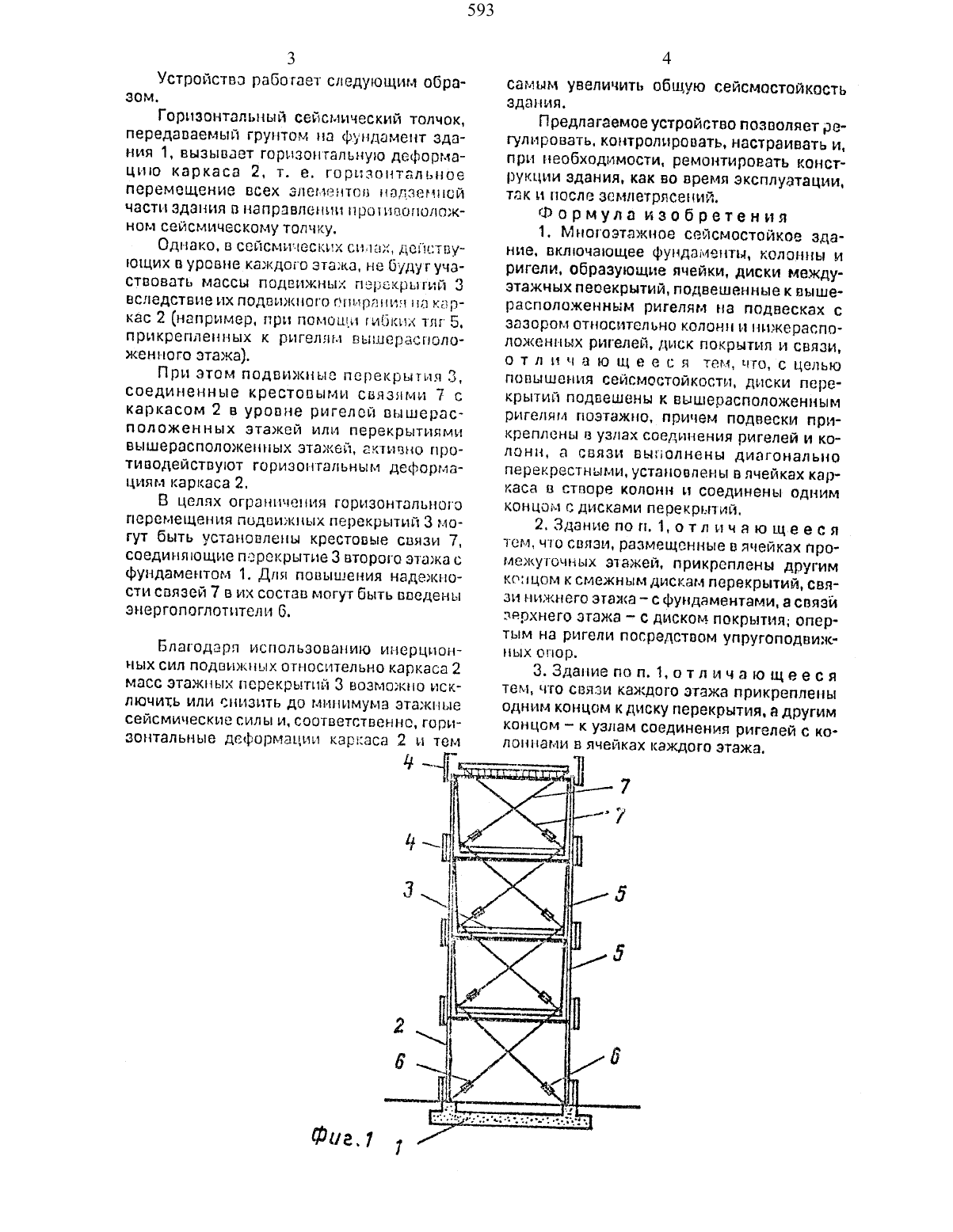

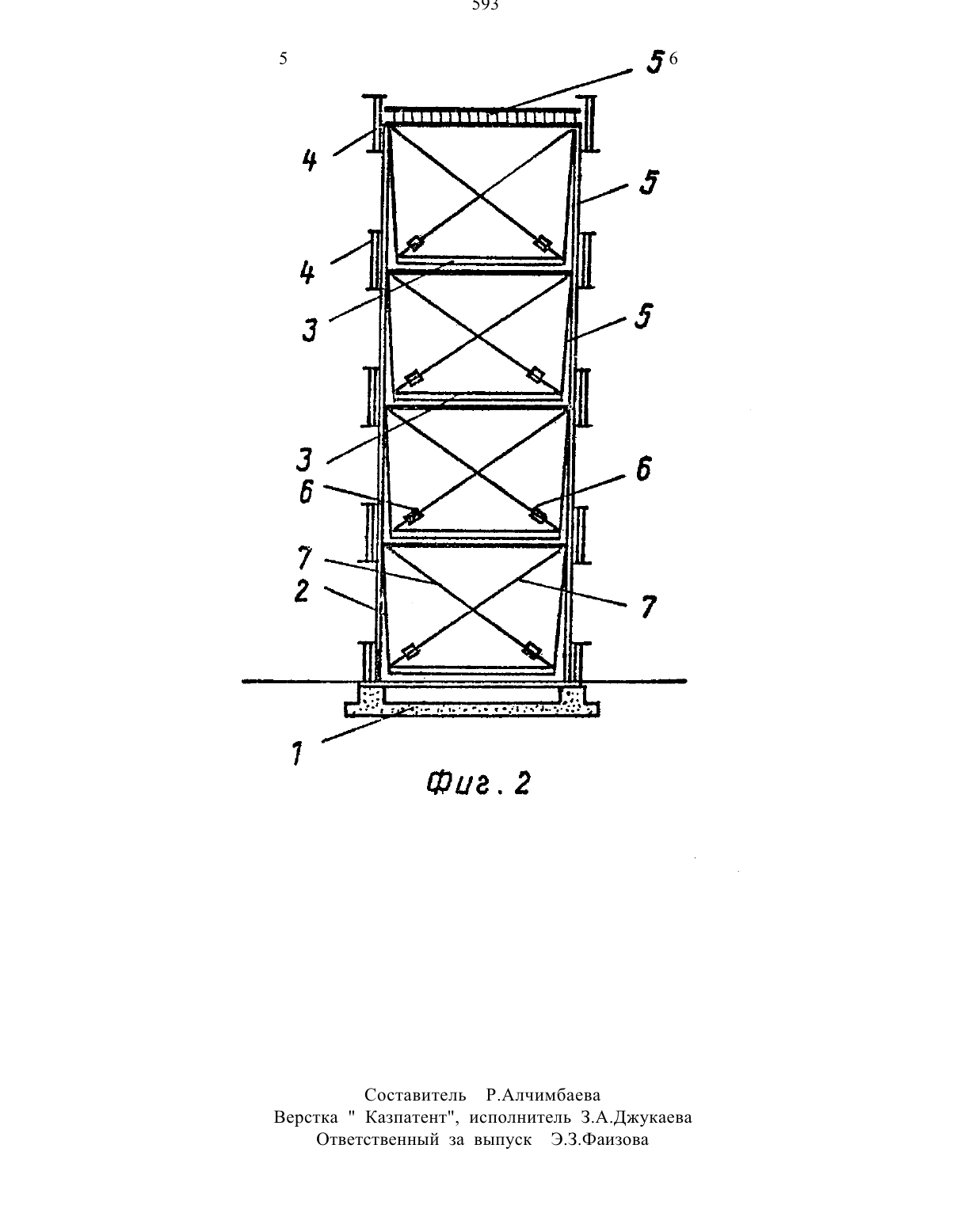

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Казахстанский научно-исследовательский проектно-конструкторскии Институт промышленной энергетики КазНИПИэнергопром(56) Авторское свидетельство СССР Мг 874921. кл. Е 04 Н 9/02.198 О.(57) Использование строительство многоэтажных сейсмостойких зданий. обеспечи Изобретение относится кобласти строитепьства. в частности к устройству многоэтажных каркасных сейсмостойких зданий.Известны различные конструкции многоэтажных сейсмостойких зданий. в частности. на подвижных опорах.Недостатком известных устройств является их острая частотная настроенность. сложность конструктивного исполнения и низкая эффективность.Целью предлагаемого решения является создание многоэтажного каркасного сейсмостойкого здания повышенной надежности.Поставленная цель достигается следующим образом.вающих повышение сейсмостойкости. Сущность изобретения диски перекрытий подвешены поэтажно к вышерасположенным ригелям с зазором относительно колонн и нижерасположенных ригелей. Подвески прикреплены в узлах соединения ригелей и колонн. Связи выполнены диагонально-перекрестными. установлены в ячейках каркаса и соединены со смежными дисками перекрытий в промежуточных этажах. сфундаментами в нижнем этаже и с диском покрытия в верхнем этаже. диск покрытия оперт на ригели через упруго подвижные опоры. Связи каждого этажа могут быть прикреплены верхними концами к узлам соединения ригелей с колоннами. а нижними кМногоэтажное здание. состоящее из фундамента 1. каркаса 2. подвижного относительно каркаса 2 перекрытия 3. стенового ограждения 4. крестовых связей 7. отличается от известных каркасных сейсмостойких зданий тем. что крестовые связи 7 соединяют подвижные перекрытия 3 с каркасом 2 в уровне вышележащего этажа.В целях более эффективного гашения сейсмических колебаний каждое перекрытие 3 нижерасположенного этажа может быть соединено системой связей 7 с перекрытием 3 вышерасположенного этажа.На фиг. 1. 2 представлены схемы предлагаемых сейсмостойких зданий.Устройство работает следующим обрт зом.Горизонтальный сейсмический толчок,передаваемый грунтом на фут-тдатиеттт здания 1, вызывает горизонтальную деформацию каркаса 2. т. е. горизонтальное перемещение всех зпемтгнтолз надземной части здания п направлении нротт-хоополонс ном сейсмическому топчку.Однако, в сейсмических силах, действующих в уровне каждого этажа. не бухтут участвовать массы подеъ-окньлх перекрытий 3 вследствие их подвижного гтьтргзнигт но каркас 2 (т-тапрътмер. при помощи гибких тлг 5. прикрепленных к ригеллм вынтерасгзоложенно го этажа).При этом подвижные атерекры тип 3,соединенные крестовыми связями 7 с каркасом 2 в уровне ригелой вьтшерасположенных этажей или перекрытиями вышерасположенньях этажей, активно протьтводействутот горизонтальныгл деформа циям каркаса 2.В целях ограничения горизонтального Перемещения подвижных перекрыто 3 могут быть установлены крестовые связи 7. соединяющие перекрытие 3 второго этажа с фундаментом 1. Для повышения надежно сти связей 7 в их состав могут быть введены энергопоглотнтеттьт 6.Благодаря ртспольаоваттито инерционных сил подвижных относительно каркаса 2 масс этажных перекрытий 3 еозгложвто исключить или снизьтть до глинимугиа этажные сейсмические сил ы и. соответственно. го ризонтальные деформации каркаса 2 и темсамым увеличить общую сейсмостойкость здания.Предлагаемое устройство позволяет регулировать. контролировать. настраивать и. при необходимости. реьтонтировать конструкции здания. как во время эксплуатации. так и после зстчттетрясеътьти.1. гтдногоэтажное сейсмостойкое эдание. включающее фундаменты. колонны и ригели. образующие ячейки. диски междуэтажных перекрытий. подвешент-яьте к вышерасположенным ригелям на подвесках с зазором относительно колонн и нижерасполохсенгкых ригелей, диск покрыто и связи. о т л и ч а ю щ е е с я тем, что. с целью повышения сейсмостойкости, диски перекрытии подвешены к вышерасположенньлти ригелям поэтажно. причем подвески прикреплены в узлах соединения ригепей и колонн. а связи выгэолнены диагонально перекрестными. установлены в ячейках каркаса в створе колонн и соединены одним концом с дисками перекрытий.2. Здание по п. 1. о тл и ч а ю щте е с я тем, что связи. размещенные в ячейках прот-лежугочттьтх этажей. прикреплены другим концом к сглежньккт дискам перекрытии. связи нижнего этажа - с фундаментами. а связи верхнего этажа с диском покрытия опертым на ригепи посредством упругоподвижпых опор.3.3 датпиепоп. 1.отл ича ющееся тем, что связи каждого этажа прикреплены одним концом к диску перекрытия, а другим концом к узлам соединения ригелей с колонт-ааъ-ти в ячейках каждого этажа.
