Способ десорбции меди и никеля с катионита

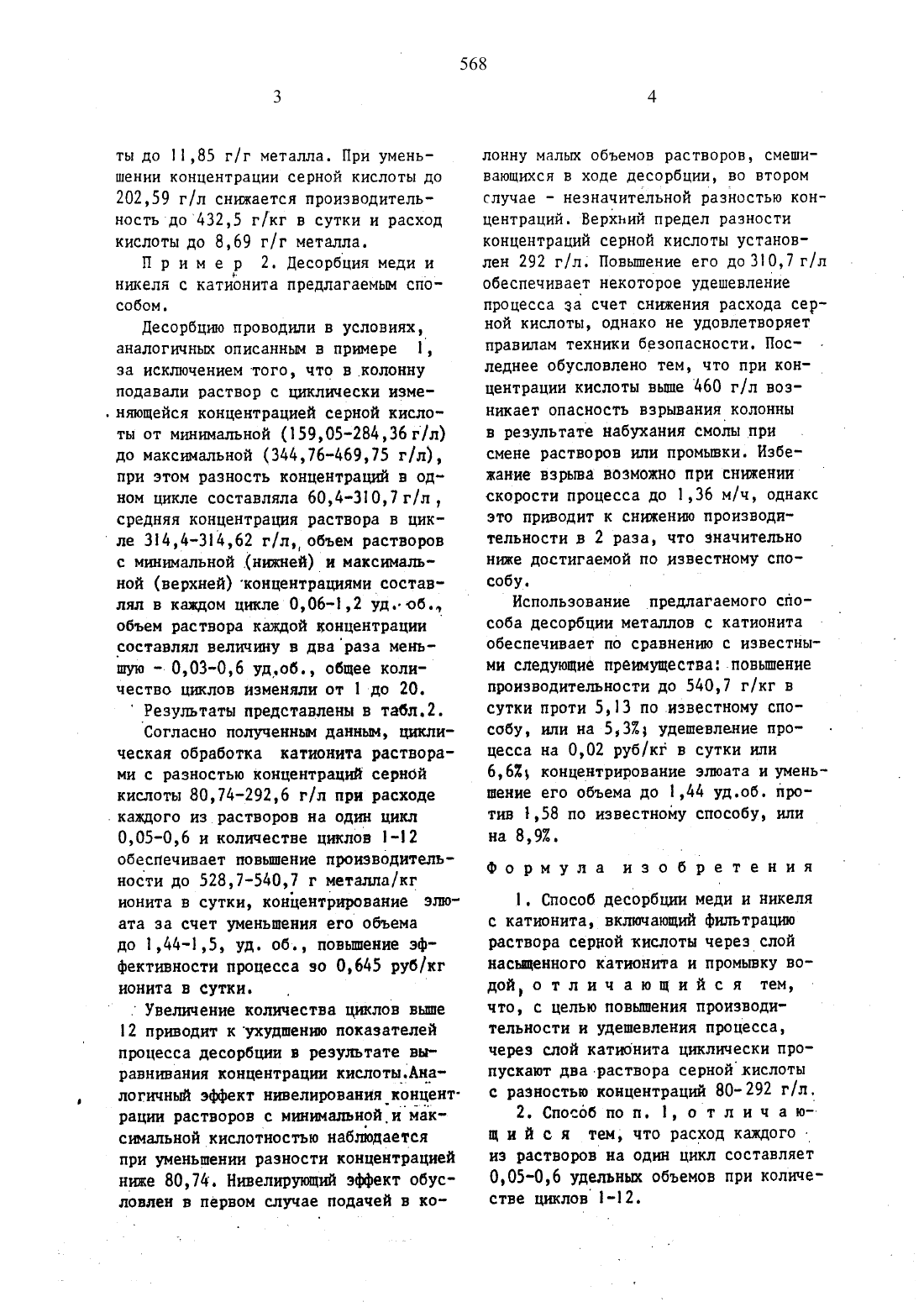

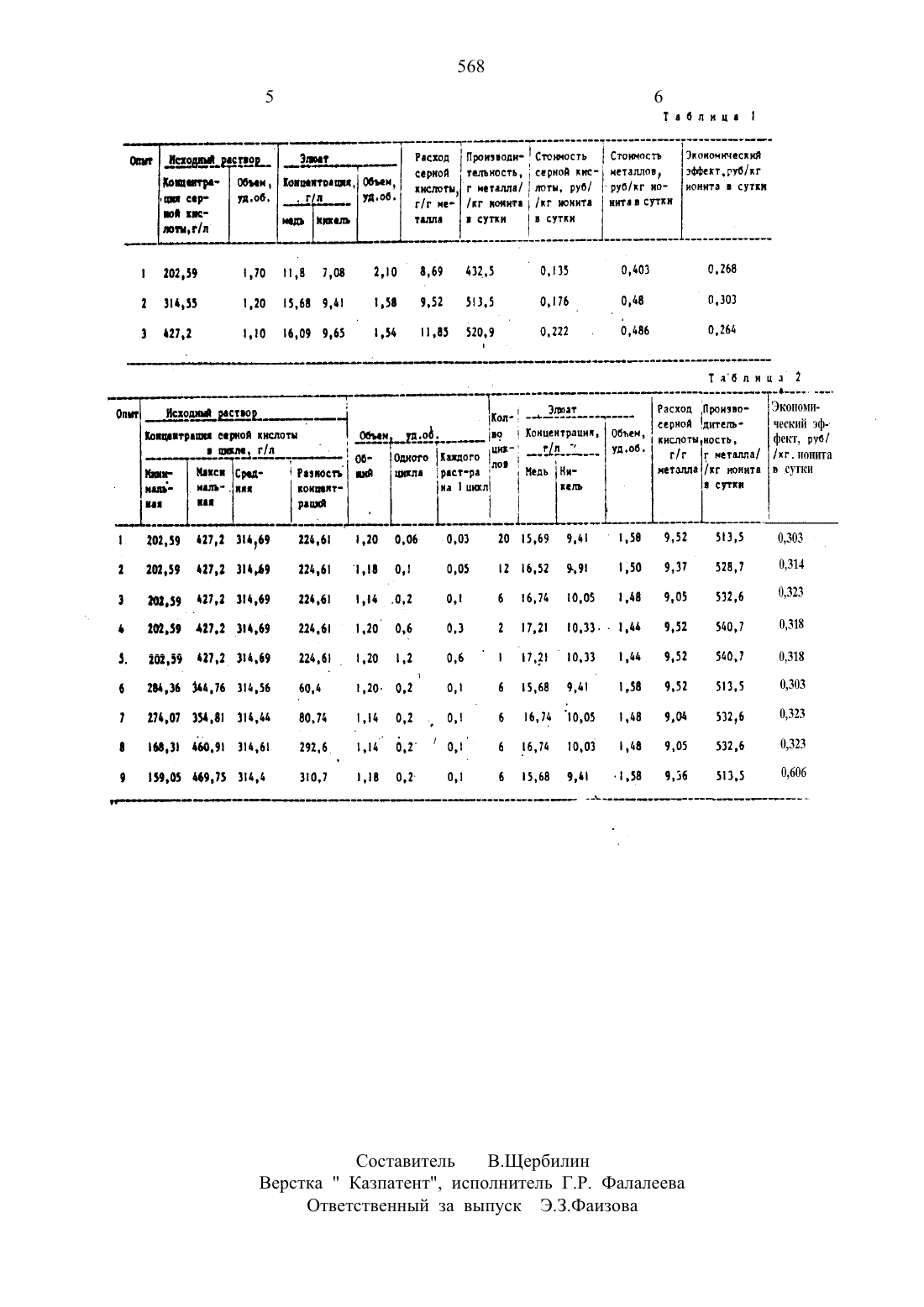

ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(БД) СПОСОБ ДЕСОРБЦИ МЕДИ И НИКЕЛЯ С КАТИОНИТАИзобретение относится к гидрометаллургии цветньш металлов, а именно к способам десорбции меди н никеля с катионита. Одесорбцию проводили в колонне с высотой слоя сульфокатионита марки КУ-2 (ГОСТ 2 О 28974), равной 4.м. Емкость катионита составляла, мг/г медь 61,95 никель 37,17 суммарная 99,12. В колонну подавали раствор с постоянньм содержанием серной кислоты, определяли его расход на полное извлечение металла из катионита и расход воды на вытеснение сернокислого элюата из колонны до кислотности лромводы рН 7. На выходе из колонны(57) Изобретение относится к гидрометаллургии цветным металлов, а именно к способам десорбции меди и никеля с катионита. Цель изобретения повышение производительности и удешевление процесса. десорбцию меди и никеля с катионита проводят, пропуская через слой насыщенного катионита циклически растворы серной кислоты с разностью концентраций 80-292 г/л, причем расход каждого из растворовна один цикл составляетО,05 О 6 удель ньш объемов при количестве циклов 1-12. 1 з.п, ф-лы 2 табл.определяли объем сернокислого элюата, содержание в элюате меди и никеля. На основе данных анализа рассчитывали расход серной кислоты на г металла (меди и никеля в совокупности), производительность процесса по металлу (меди и никелю в совокупности) и экономический эффект(по разнице стоиости металлов и кислоты). Результаты представлены в табл.1 Согласно полученньм данньш, наиболее экономичен вариант десорбции раствором 314,55 г/л серной кислоты, сочетающий средние показатели расхода серной кислоты, производительности процесса и объема элюента. При повьшении концентрации кислоты до 4272.г/л возрастает производительность (в связи с уменьшением объема элента) до 520,9 г металла/кг нонита в сутки, а также расход кисло 899(11) (э) 21 (61)ты до 1,85 г/г металла. При уменьшении концентрации серной кислоты до 202,59 г/л сниается производительность до 432,5 г/кг в сутки и расход кислоты до 8,69 г/г металла.десорбцию проводили в условиях,аналогичньш описанньм в примере 1,за исключением того, что вколонну подавали раствор с циклически изме.няющейся концентрацией серной кисло ты от минимальной (15905284,З 6 г/л) до максимальной (3 д 4,76-469,75 г/л),при этом разность концентраций в одном цикле составляла 60,4-3107 г/л,средняя концентрация раствора в цик ле 314,4-314,62 г/л,объем растворовс мивиальной (нижней)и максималъной (верхней)концентрациями составлял в каждом цикле 0,06-1,2 уд.об. объем раствора каждой концентрации 7 составлял величину в двараза меньшую - 0,030,б удоб. общее количество цилов изменяли от 1 до 20. Резулвтаты представлены в табл.2. Согласно полученным данным, циклическая обработка катионита растворами с разностью концентраций серной кислоты 80,74-292,6 г/л при расходе-КЗЖДОГО ИЗ РЗСТВОРОВ на ОДИН ЦИКЛ0,05-0,6 и количестве циклов 1-12 обеспечивает повышение производительности до 52875 д 07 г металла/кг ионита в сутки, концентрирование эюата за счет уменьшения его объема до 14415, уд. 06., повышение эффективности процесса во 0,645 руб/кг ионита в сутки. 03 Увеличение количества циклов выше 12 приводит кухудшению показателей процесса десорбции в резултате выравнивания концентрации кислоты 3 Аналогичный эффект нивелированияконцентрации растворов с мивималвной и максималъной кислотностью наблюдается при уменьшении разности концентрацией нише 807. НивелирУЮЩий эффект обусловлен в первом случае подачей в ко 568лонну мальш объемов растворов, смешивающихся в ходе десорбции, во втором случае - незначительной разностью концентраций. Веркний предел разности концентраций серной кислоты установлен 292 г/л. Повышение его до 310,7 г/л обеспечивает некоторое удешевлениепроцесса за СЧЭТ СНИЖЕНИЯ расхода серНОЙ КИСЛОТЫ, ОДНЗКО не УДОБЛЕТВОРЯЕТправилам техники безопасности. Последнее обусловлено тем, что при концентрации кислоты выше 460 г/л возникает опасность взрывания колонныв результате набухания смолы при смене растворов или промьшки. Избежание взрыва возможно при снижениис скорости процесса до 1,36 м/ч, однакс это приводит к снижению производительности в 2 раза, что значительно нише достигаемой по известному способу. тИспользование предлагаемого способа десорбции металлов с катионита обеспечивает по сравненю с известными следУфие преимущества повышение пронзводителвности до 540,7 г/кг в сутки проти 5,13 по.известному способу, или на 5,32 удешевление процесса на 0,02 руб/кг в сутки или 6,62 концентрирование эюата и уменьшение его объема до 1,44 уд.об. против 1,58 по известному способу, или на 8,9.1. Способ десорбции меди и никеля с катионита включающий фильтрацию раствора серной кислоты через слой насщенного катнонита и промывку водой, о т л н ч а ю щ и й с я тем,что, с целью повышения производительности и удешевления процесса,через слой катионита циклически пропускают два-раствора серной кислоты с разностью концентрацшй 80-292 г/лд2. Способ по п. 1, о т л и ч а ющ и й с я тем, что раскод каждого д из растворов на один цикл составляет 0,05-0,6 удельных объемов при количестве циклов 1-12.серной тельность, меркой кис- металлов, ЭФФЕКТжУб/кг кислоты, г иетадла/ 1 поты. руо/ руб/кг ио- ионита к сутки г/г не- /кг копит 1 кг иокита нити в сутки. ...- - -. - А они исходит испод ткодд 313135 т Расход произво- Экономи.- д . ч . отпиши сотой кислптн оомиьрьо 100 1 концентрация, мы, тн,11)1 20220100732), .ц - 1Составитель ВЩербИлИн Верстка Казпатент, Исполнитель Г.Р. Фалалеева Ответственный за выпуск Э.3.ФаИ 30 ва
