Способ переработки растворов, содержащих сурьму и катионы металлов

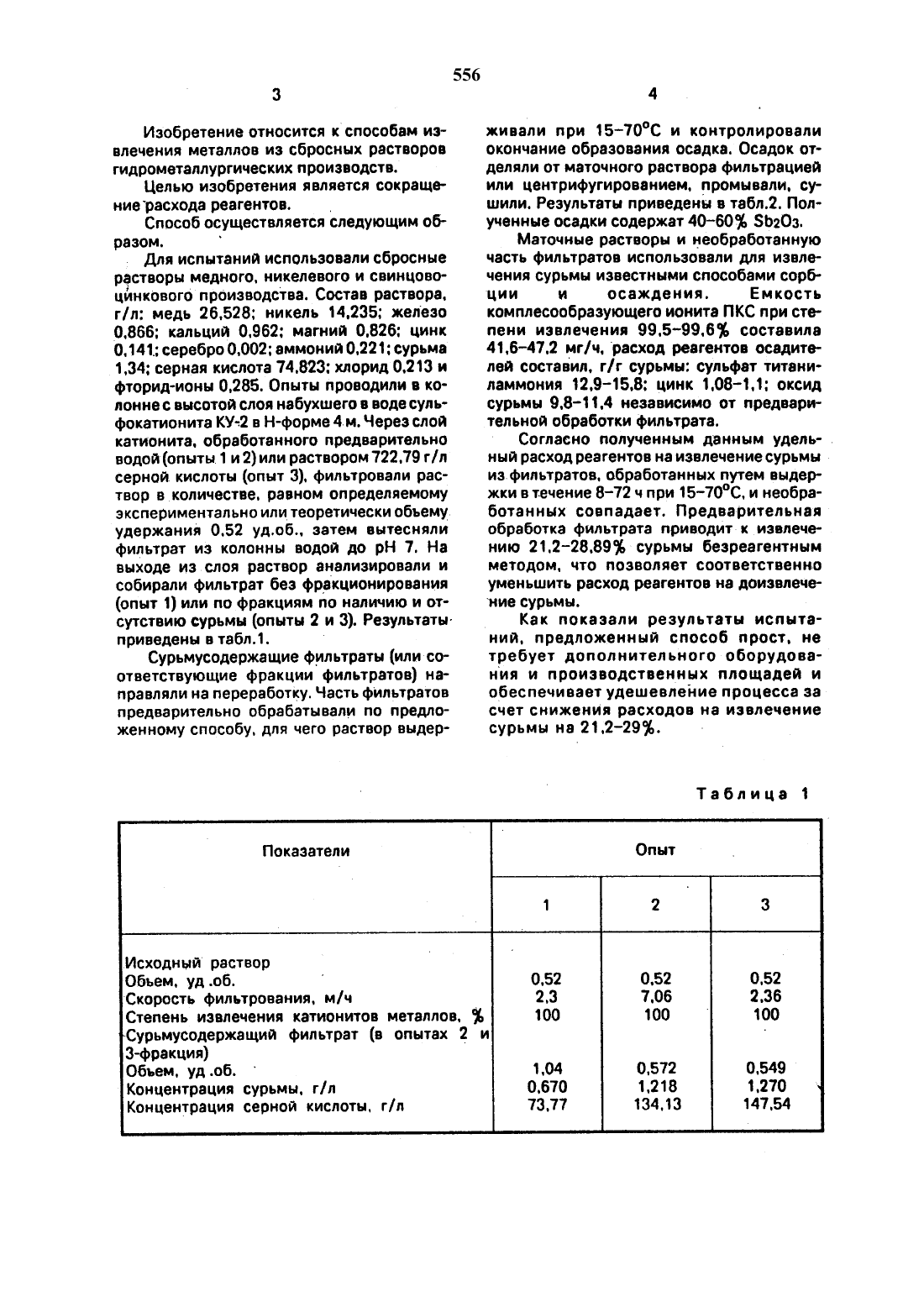

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к способам извлечения металлов из сбросных растворов Гидрометаллургических производств. Цепь изобретения сокраще ние расхода реагентов. Перерабатываемые рас творы фильтруют через слой катионита с перево(58) Авторское свидетельство СССР М 1448708, кл.С 228 3/00, 1989. дом катионов металлов в фазу катионита, фильтрат Труды Института Унипромедь, 1971, выт 117 выдерживают при 15 7 ОС 8 72 ч. после чего с 20721 4.отделяют выдепившийся сурьмусодержащий оса(54) СПОСОБ ПЕРЕРАБОТКИ РАСТ ВОРОВ, СО док а маточный раствор утилизируют. 2 табл.Изобретение относится к способам извлечения металлов из сбросных растворов гидромвталлургических производств.Целью изобретения является сокращениерасхода реагентов.Способ осуществляется следующим образом.Для испытаний использовали сбросные растворы медного. никелевого и свинцовоцйнкового производства. Состав раствора. г/л медь 26.528 никель 14.235 железо 0.866 кальций 0.962 магний 0.826 цинк 0.141 серебро 0.002 аммоний 0.221 сурьма 1.34 серная кислота 74.823 хлорид 0.213 и фторид-ионы 0.285. Опыты проводили в колон не с высотой слоя набухшего в воде сульфокатионита КУ 2 в Н-форме 4 м. Через слой катионита. обработанного предварительно водой (опыты 1 и 2) или раствором 722.79 г/ л серной кислоты (опыт З). фильтровали раствор вколичестве. равном определяемомуэкспериментально или теоретически объему.удержания 0.52 уд.об затем вытесняли фильтрат из колонны водой до рН 1. На выходе из слоя раствор анализировали и собирали фильтрат без фракционирования(опыт 1) или по фракциям по наличию и от сутствию сурьмы (опыты 2 и 3). РезультатыСурьмусодержащие фильтраты (или соответствующие фракции фильтратов) направляли на переработку. Часть фильтратов предварительно обрабатывали по предложенному способу. для чего раствор выдер ПоказателиСтепень извлечения катионитов металлов. Ъ Сурьмусодержащий фильтрат (в опытах 2 иживали при 157 ОС и контролировали окончание образования осадка. Осадок отделяли от маточного раствора фильтрацией или центрифугированием. промывали. сушили. Результаты прив-едены в табл.2. Полученные осадки содержат 40-601, 8 Ь 2 Оз.Маточные растворы и необработанную часть Фильтратов использовали для извлечения сурьмы известными способами сорбции и осаждения. Емкость комплесообразующего ионита ПКС при степени извлечения 995-9951 составила 415-472 мг/ч. расход реагентов осадителей составил. г/ г сурьмы сульфат титаниламмония 12.915.8 цинк 1.О 81.1 оксид сурьмы 9.811.4 независимо от предварительной обработки фильтрата.СОГЛЗСНО ПОЛУЧОНННМ ДЭНННМ УДОЛЬ- .ный расход реагентов на извлечение сурьмы изфильтратов. обработанных путем выдержки в течение 8-72 ч при 157 ОС. и необработанных совпадает. Предварительная обработка фильтрата приводит к извлечению 21.228.89 в сурьмы безреагентным методом. что позволяет соответственно уменьшить расход реагентов на доизвлвчение сурьмы.Как показали результаты испыта ний. предложенный способ прост. нетребует дополнительного оборудования и производственных площадей и обеспечивает удешевление процесса за счет снижения расходов на извлечение сурьмы на 212-291Исходный раствор Температура. Продопжи- Конечный раствор С тельность процесса, ч Концентра- Концентра- Концентра ция серной ция сурьмы. ция сурьмы. кислоты. г/л г/лПовышение температуры выше 7 ОС повышает существенно продолжительность осаждения.держащего фильтрата. отличающийся тем. СПОСОБ ПЕРЕРАБОТКИ РАСТВОРОВ. что, с целью сокращения расхода реаген СОДЕРЖАЩИХ СУРЬМУ И КАТИОНЫ МЕ тов, фильтрат дополнительно выдерживаТАЛЛОВ, включающий фильтрование че- ют 8 - 72 ч при 5 70 С. отделяют выде рез слой катионита с переводом металлов дившимд сурьмусодержащий осадок. а в фазу катионита и утилизацию сурьмусо- маточный раствор утилизируют.Верстка МП КРИЦ Шанин А.Н. , Шевченко А.В. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
