Способ обеспечения симметричности вертикальной составляющей магнитного поля в электролизерах для получения алюминия

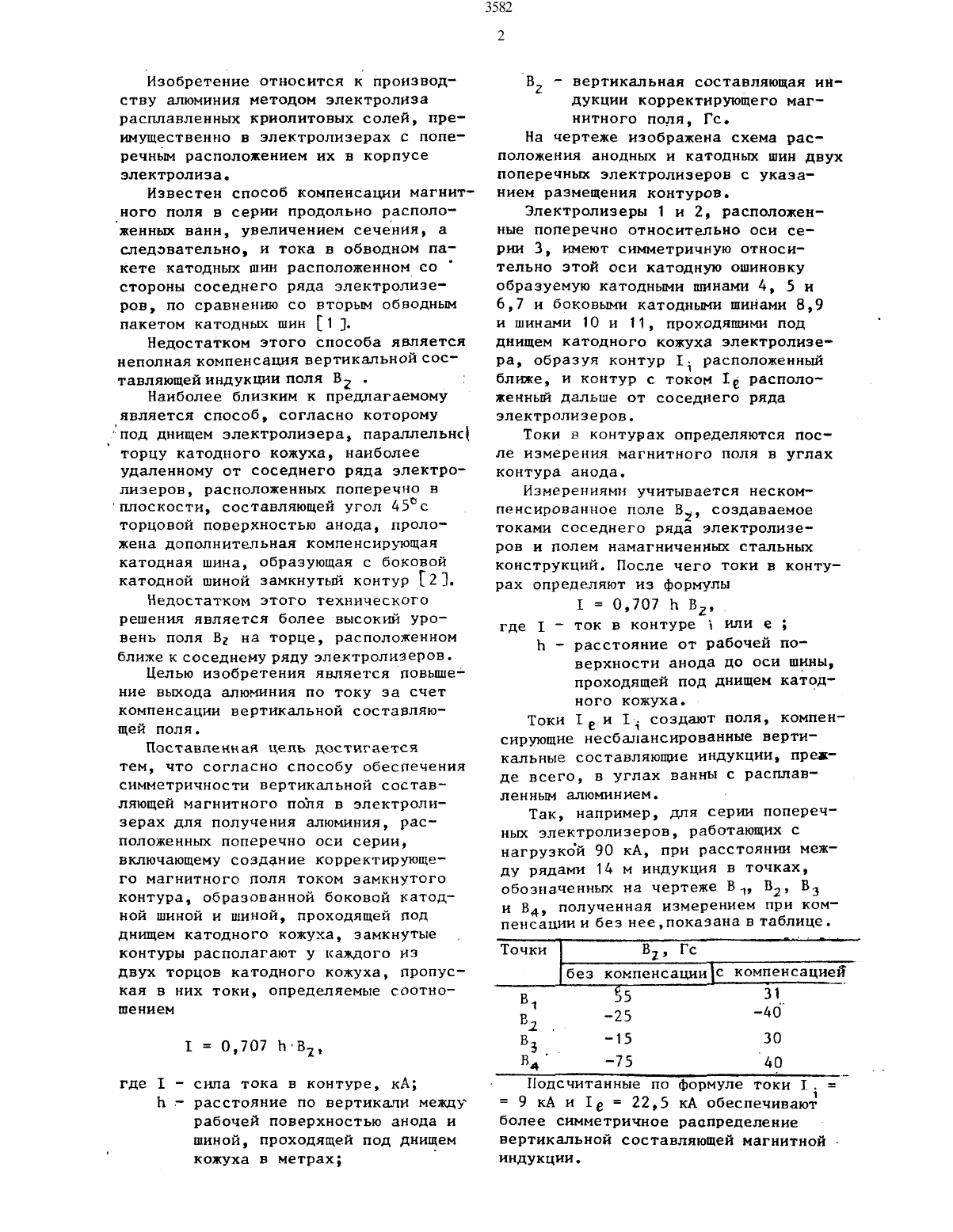

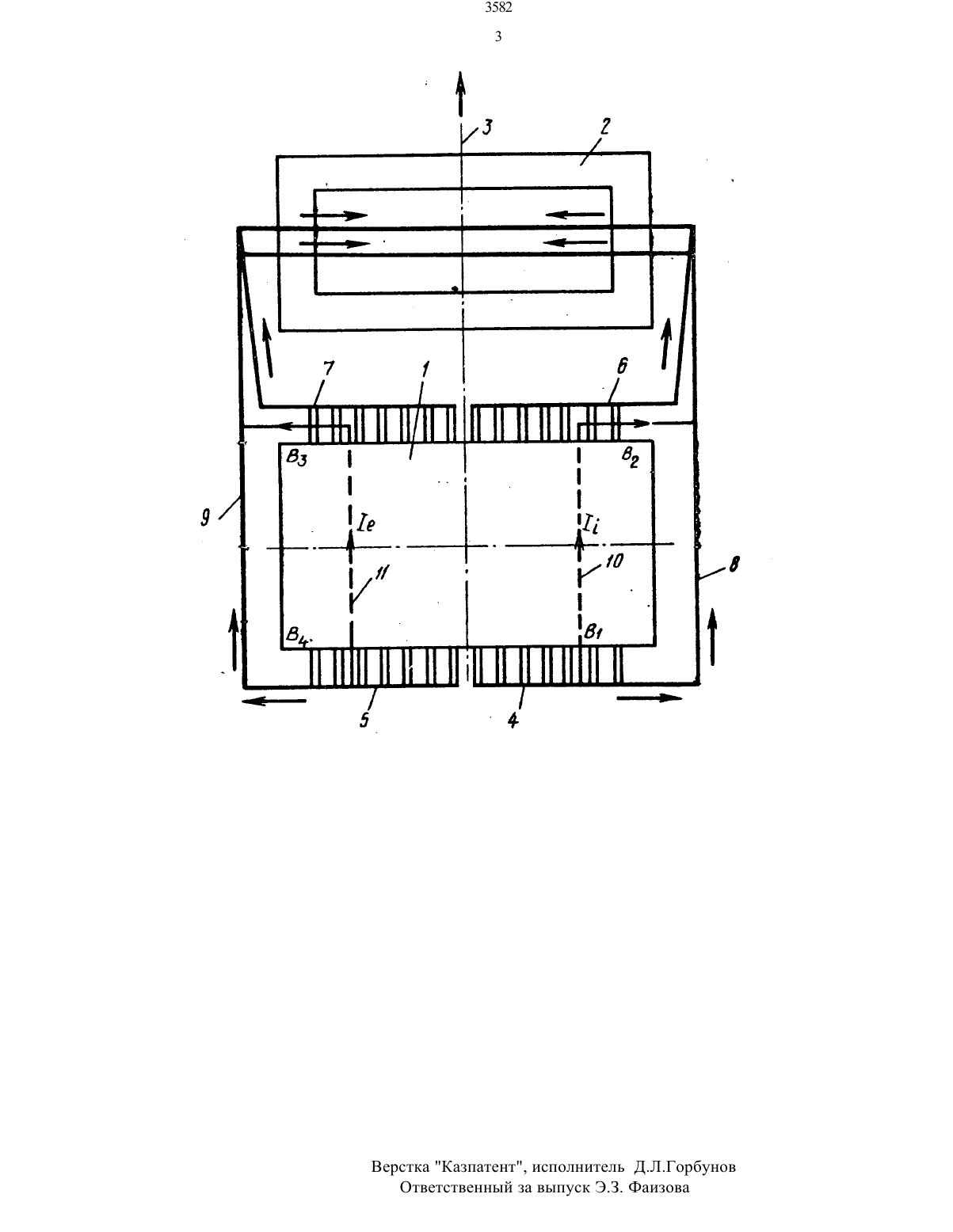

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) 1. Авторское свидетельство СССР и- 356312, кл. с 25 с 3/16, 1973.(5 д)(57) сносов оввспвчнния сушитРИЧНОСТИ ВЕРТИКАЛЬНОЙ СОСТАВЛЯЮЩЕЙПОЛУЧЕНИЯ АЛЮМИНИЯ, расположенным поперечно оси серии, включающий создание корректирующего магнитного полятоком замкнутого контура, образованного боковой катодной шиой и шиной,проходящей под днщем катодного кожуха, о т л н ч а ю щ и й с я тем, что, с целью повышения выхода алюмния по току, замкнутые контуры располагают у каждого из двух торцов катодного кожуха, пропуская в них токи,определяемые соотношениемН расстояние по вертикали между рабочей поверхностью анода и шиной, проходящей под днищем кожуха, миндукции корректирующего магнитного поля контура, Гс. ФИзобретение относится к производству алюминия методом электролиза расплавленных криолитовых солей, преимущественно в электролизерах с поперечным расположением их в корпусе электролиза.Известен способ компенсации магнитного поля в серии продольно располо.женныш ванн, увеличением сечения, а следовательно, и тока в обводном пакете катодных шин расположенном со стороны соседнего ряда электролизеров, по сравнению со вторьм обводньщ пакетом катодньж шин 1.Недостатком этого способа является неполнаякомпенсацияВЭРТИКЗПЬНОЙСОСТОРЦУ КЗТОДНОГО КОЖУХЭ, наиболее удаленному ОТ СОСЭДНЭГО ряда ЭЛЗКТРО 11143613013, РНСПОЛОЖЕННЫХ поперечно Вторцовой поверхностью анода, проложена дополнительная компенсирующая катодная шина, образующая с боковой катодной шиной замкнутый контур (23. Недостатком этого технического решения является более высокий уровень поля В на торце, расположенномближеъссоседнемурядуэлектролизеров. Целью изобретения является повые ние вьшода алюминия по току за счет компенсации вертикальной составляющей поля. Поставленная цель достигаетсятем, что согласно способу обеспечения симметричности вертикальной составляющей магнитного поля в электролизерах для получения алюминия, расположенных поперечно оси серии,включающему создание корректирующего магнитного поля током замкнутого контура, образованной боковой катодной шиной и шиной, проходящей под днищем катодного кожуха, замкнутые контуры располагают у каждого издвух торцов катодного кожуха, пропуская в них токи, определяемые соотношениемЬ - расстояние по вертикали между рабочей поверхностью анода и шиной, проходящей под днищем кожуха в метрахВ 2 - вертикальная составляющая индукции корректирующего магнитного поля, Гс.На чертеже изображена схема расположения анодных и катодным шин двух поперечньж электролнзеров с указанием размещения контуров.Электролиэеры 1 н 2, расположенные поперечно относительно оси серим 3, иеют симетричную относительно этой оси катодную ошиновку образуемую катодными шинами 4, 5 и 6,7 и боковыи катодными шинами 8,9 и шинами 10 и 11, проходяшми под днищем катодного кожуха электролизера образуя контур 15 расположенный ближе, и контур с током 19 расположенный дальше от соседнего ряда электролизеров.Токи в контурах определяются после измерения магнитного поля в углах контура анода.измерениями учитывается нескомпенсированное поле В 2, создаваемое токами соседнего ряда электролизеров и полем намагниченных стальных конструкций. После чего токи в контурах определяют из формулы1 0,707 Ь В 2, где 1 - ток в контуре 1 ИЛИ е 5 Ь - расстояние от рабочей по верхности анода до оси шины,проходящей под днищем катодного кожуха.Токи 12 и 1 создают поля, компенсирующие несбалансированные вертикальные составляющие индукции, прегде всего, в углах ванны с расплавленным алюминием.Так, например, ДЛЯ СЭР ПОПЕРЗЧ ных электролизеров работающих С нагрузкой 90 кА, при расстоянии между рядами 11 м индукция в точках,обозначенных на чертеже В 1, В 2 В 3И Ед, ПОЛУЧЗННЗЯ измерением при КОМ ПЭНСЗЦНИ И без неещоказана В таблице.Подсчитанные по формуле токи 1. 9 кА и 19 22,5 КА обеспечивают более симметричное распределение вертикальной составляющей магнитной индукции.Верстка Казпатент, исполнитель Д.Л.Горбунов Ответственный за выпуск Э.3. Фаизова
