Шароструйный снаряд

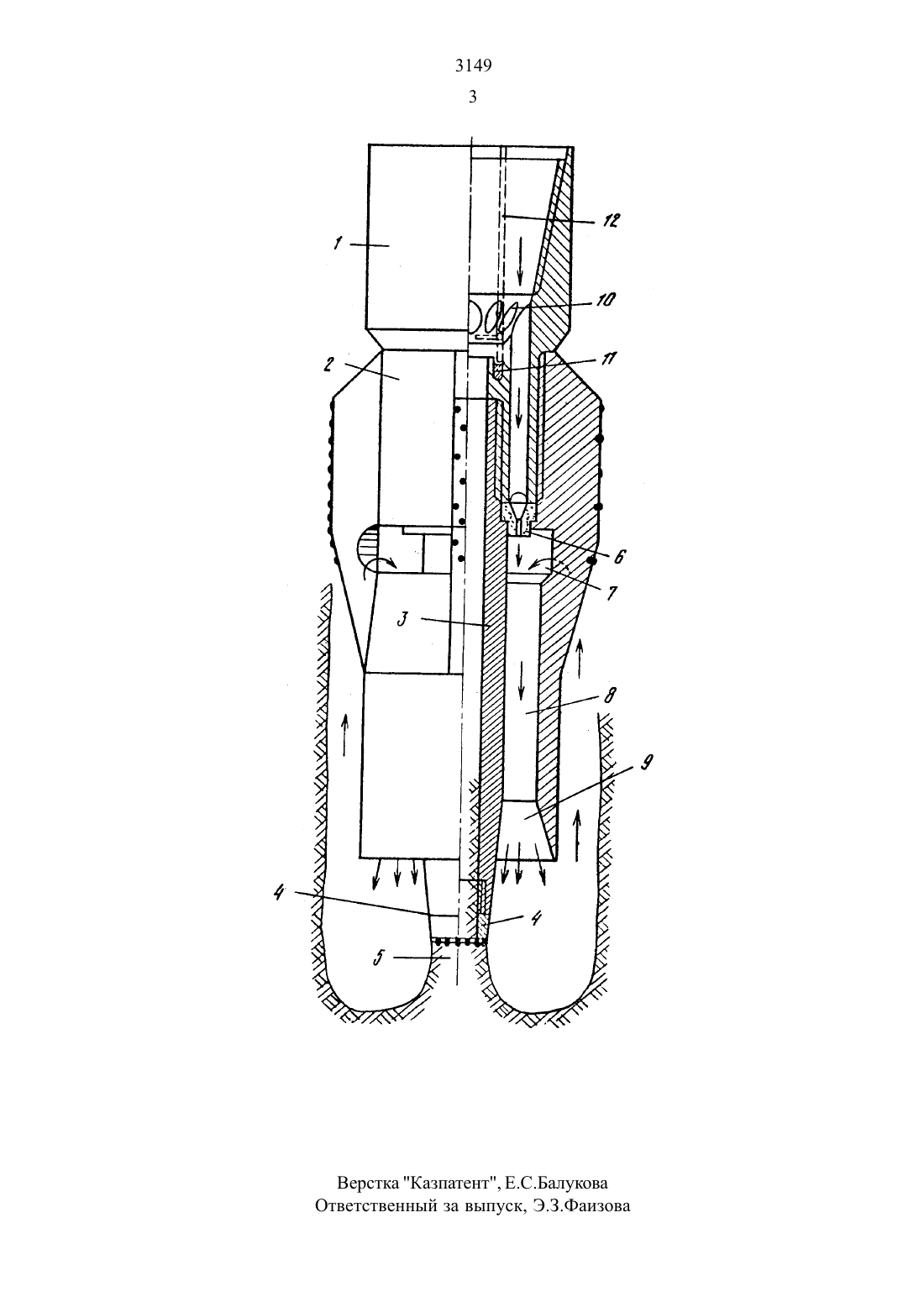

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Институт геологических Наук иМ.К.И.Сатпаева НАН РК(56) 1.Авторское свидетельстао СССР Не 417599,Кл. Е 21 В 7/18,1970,2.Патент США На 2724575, КЛ. 175-54,опублик.,1955 (прототип)(57) Изобретение относится к породоразрушаюшему инструменту, а именно к шаросгруйньм снарядам для бурения скважин с отбором керна.Известен шаросгруйный снаряд для бурения скважин, содержащий цилиндрический польтй корпус. соединенный с колонной буръитьньтх труб, породоразрушаюшие шары и концентрично расположенный в корпусе выше его нижнего торца струйный аппарат, состоящий из головки для захвата овершотом, сопла и камеры смешения с окнами для прохода шаровОднако данный снаряд может быть использован толыко для бурения сплошным забоем.Наиболее близким к предлагаемому является шароструйный снаряд, содержа щий полый корпус, соединенную с ним кер ноттриемную трубу, образующую совмест но с охватывающей ее насадкой кольце вуло камеру смешения с всасываюшими окнами для шаров в насадке, и струйный аппарат 2.Недостатком этого снаряда является малая стойкость. Это связано с тем,что ттородоразрушающие пары оказывают непосредственное воздействие на рабо чие элементы снаряда, подвергая их СИЛЬному износу.Цель изобретения - повышение стойкости снаряда за счет уменьшения ударного воздействия шаров на керноприемную трубуи насадку. Поставленная цель достигается тем, ЧТО КОПЬЦЗВВЯ камера СМЕЩЕНИИ ВЫПОПНЭна В виде ЦИЛИНЦРВ С КОНИЧЭСКИ расширяюшейси ПО НВПРВВЛОНШО ДВИЖЕНИЯ шаров НИМЩЭЙ ЧВОТЬЮ, а НВСЗДКВ В зоне ВСВСЫ ВНЮЩИХ ОКОН имеет МЭНЬШИЙ НЕНУЖНЫЙ диаметр, чем ПОД ЗОНОЙ ВСВСЫВЗЮЩИХНа чертеже изображен снаряд. общий вид , разрез .Шароструйный снаряд содержит корпус 1, ребристую насадку .2 и керноприемную трубу 3 с коронкой 4, которая при работе постоянно упирается в колонку кер виешюю) 2 т (61)на 5 на забое скважины. Метки насадкой 2 и керноприемной трубой З расположен струйный аппарат. образованный соплами 6. закрепленными над всасывающимн окнами 7 камеры смешения 8, выполненной в виде прямого кольцевого ник ляндра, образованного насадкой 2 и керноприемной грубой з. Нинсняя часть камеры смешения 8 по ходу движения породоразрушающю шаров (не показаны Вътдддыдд в виде расишрятошгося КОНУС 9- пыж сопел 6 посредством Канат 10 мрад лически соединены с полостью бУрИ-ТГЬНЪП труб, в верхней части керноприемной ФР бы З выгюлнепо гнездо 11 для УСТЩЮВ пи съемной трубы 12 с кернорватедгм насадка 2 в зоне окон 7 имеет МЭНЪШИ диаметр, чем в нижней части. Снаряд работает следующим образом. После спуска. на бурильных трубах д забоя засыпают породоразрУшдющие ШВРЫ. а затем бросают через колонн 11335 Съем кую трубу 12, которая закрывает проходной канал кернсприемной трубы 3. Подаваемая промывочная жидкость проходит через каналы 10 сопла 6 в камеру смешения 8, где в зоне всасывающих окон создается разряжение, благодаря чему шары попадают в циркуляционный поток (на чертеже показан стрелками). В результате этого начинается призабойная циркуляция шаров. которые при прохождении через камеру смешении 8 разгоняются и производят разрушение забоя. Благодаря конической форме ъшисней части 9 камеры сме шения 8 тключаеюя непосредственный контакт шаров с кернопримной трубой З и насадкой 2- Над всасывающим окнами 7, где нарушь диаметр насадки меньше, чем в низшей част. происходит торможение шаров и накопление их перед струйным аппаратом. Это предохраняет насадку 2 от шпага и способствует более равномерной подаче шаров в камеру смешения 8. Съемная труба 12 после заполнения карпом извлекается овершотом на поверхность, а вместо нее через колонну бурильных труб забрасывается новая съемная трубе. после фиксации которой в гнезде 1 1 ПР 0 цесс бурения продолжается до заполнеция вновь спущенной трубы 12 д ПЭвлечения шаров с забоя ясно-Удав 05 ратную ииркупяшгю. при которой шары промывочной шалостью через первопривынуто трубу 3 и полость бурильных труб вътосятся на поверхность.Пргменеште предлагаемого снаряда позволяет значительно увеличить прополнситеггьность его работы без подъема на гюверхностъ. При замене коронки 4 на долото данный снаряд может быть использован для бурения без отбора керна. Использование насадки с калнбрирующими ребрами позволяет производить партиическу-ю проработку стенок скважины.Шароструйнын снаряд. содержащий полый корпус. соединенную с ним керноприемну-ю трубу, образующую совместно с охватывающей ее насадкой кольцевую камеру смешения с освещающими окнами для шаров в насадке, н струйный аппарат,отличаюшийсятещчтщс целью повышения стойкости снаряда за счет уменьшения ударного воздеяствия шаров на керноприемную трубу я насадку,кольцевая камера смешения выполнена в виде прямого цилиндра с конически расширяющаяся по направлению движении шаров нижней частью. а насадка в зоне всасывающих окон тлеет меньший наруж. ный диаметр, чем под зоной всасывающих ОКОН.источники информации,принятые во зажимание при экспертизе1. Авторское свидетельство СССР Не 417599, кл. Е 21 В 7/18, 1970.
