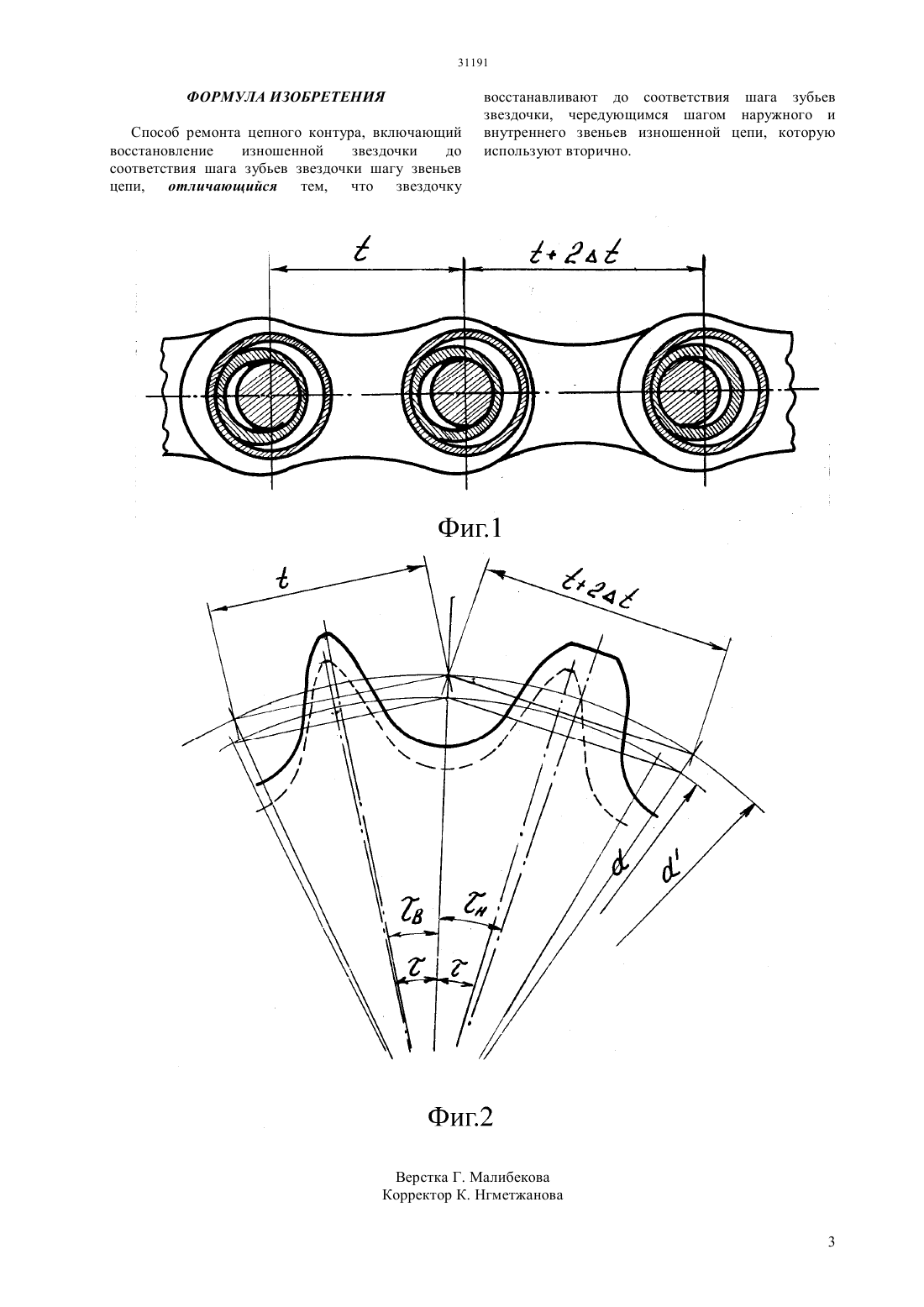

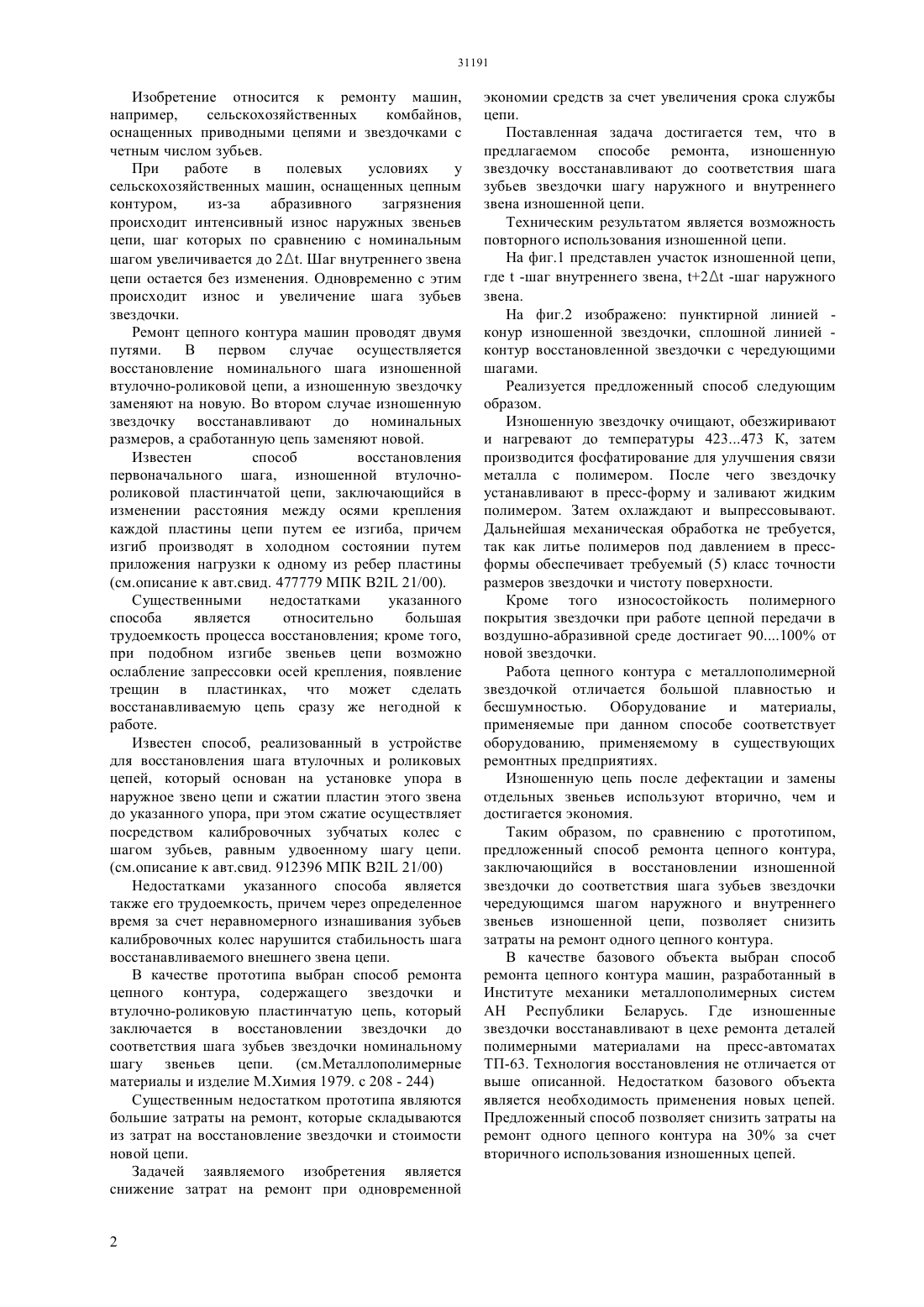

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ например,сельскохозяйственных комбайнов оснащенных приводными втулочно-роликовыми пластинчатыми цепями и звездочками с четным числом зубьев. Задача изобретения - снижение затрат на ремонт. Способ ремонта цепного контура включает восстановление изношенной звездочки до соответствия шага зубьев звездочки шагу звеньев,изношенной цепи. Новым в способе является то, что изношенную звездочку восстанавливает до соответствия шага зубьев звездочки, чередующимся шагам, наружного и внутреннего звеньев изношенной цепи. Техническим результатом является возможность повторного использования изношенной цепи.(72) Тургунова Алия Оразалиевна Бутабаев Мир Халилуллаевич Жман Алтынай Ерболызы(73) Акционерное общество Алматинский технологический университет(54) СПОСОБ РЕМОНТА ЦЕПНОГО КОНТУРА(57) Заявляемый Способ ремонта цепного контура относится к области ремонта машин, 31191 Изобретение относится к ремонту машин,например,сельскохозяйственных комбайнов,оснащенных приводными цепями и звездочками с четным числом зубьев. При работе в полевых условиях у сельскохозяйственных машин, оснащенных цепным контуром,из-за абразивного загрязнения происходит интенсивный износ наружных звеньев цепи, шаг которых по сравнению с номинальным шагом увеличивается до 2. Шаг внутреннего звена цепи остается без изменения. Одновременно с этим происходит износ и увеличение шага зубьев звездочки. Ремонт цепного контура машин проводят двумя путями. В первом случае осуществляется восстановление номинального шага изношенной втулочно-роликовой цепи, а изношенную звездочку заменяют на новую. Во втором случае изношенную звездочку восстанавливают до номинальных размеров, а сработанную цепь заменяют новой. Известен способ восстановления первоначального шага, изношенной втулочнороликовой пластинчатой цепи, заключающийся в изменении расстояния между осями крепления каждой пластины цепи путем ее изгиба, причем изгиб производят в холодном состоянии путем приложения нагрузки к одному из ребер пластины(см.описание к авт.свид. 477779 МПК 2 21/00). Существенными недостатками указанного способа является относительно большая трудоемкость процесса восстановления кроме того,при подобном изгибе звеньев цепи возможно ослабление запрессовки осей крепления, появление трещин в пластинках, что может сделать восстанавливаемую цепь сразу же негодной к работе. Известен способ, реализованный в устройстве для восстановления шага втулочных и роликовых цепей, который основан на установке упора в наружное звено цепи и сжатии пластин этого звена до указанного упора, при этом сжатие осуществляет посредством калибровочных зубчатых колес с шагом зубьев, равным удвоенному шагу цепи.(см.описание к авт.свид. 912396 МПК 2 21/00) Недостатками указанного способа является также его трудоемкость, причем через определенное время за счет неравномерного изнашивания зубьев калибровочных колес нарушится стабильность шага восстанавливаемого внешнего звена цепи. В качестве прототипа выбран способ ремонта цепного контура, содержащего звездочки и втулочно-роликовую пластинчатую цепь, который заключается в восстановлении звездочки до соответствия шага зубьев звездочки номинальному шагу звеньев цепи. (см.Металлополимерные материалы и изделие М.Химия 1979. с 208 - 244) Существенным недостатком прототипа являются большие затраты на ремонт, которые складываются из затрат на восстановление звездочки и стоимости новой цепи. Задачей заявляемого изобретения является снижение затрат на ремонт при одновременной 2 экономии средств за счет увеличения срока службы цепи. Поставленная задача достигается тем, что в предлагаемом способе ремонта, изношенную звездочку восстанавливают до соответствия шага зубьев звездочки шагу наружного и внутреннего звена изношенной цепи. Техническим результатом является возможность повторного использования изношенной цепи. На фиг.1 представлен участок изношенной цепи,где-шаг внутреннего звена, 2 -шаг наружного звена. На фиг.2 изображено пунктирной линией конур изношенной звездочки, сплошной линией контур восстановленной звездочки с чередующими шагами. Реализуется предложенный способ следующим образом. Изношенную звездочку очищают, обезжиривают и нагревают до температуры 423473 К, затем производится фосфатирование для улучшения связи металла с полимером. После чего звездочку устанавливают в пресс-форму и заливают жидким полимером. Затем охлаждают и выпрессовывают. Дальнейшая механическая обработка не требуется,так как литье полимеров под давлением в прессформы обеспечивает требуемый (5) класс точности размеров звездочки и чистоту поверхности. Кроме того износостойкость полимерного покрытия звездочки при работе цепной передачи в воздушно-абразивной среде достигает 90100 от новой звездочки. Работа цепного контура с металлополимерной звездочкой отличается большой плавностью и бесшумностью. Оборудование и материалы,применяемые при данном способе соответствует оборудованию, применяемому в существующих ремонтных предприятиях. Изношенную цепь после дефектации и замены отдельных звеньев используют вторично, чем и достигается экономия. Таким образом, по сравнению с прототипом,предложенный способ ремонта цепного контура,заключающийся в восстановлении изношенной звездочки до соответствия шага зубьев звездочки чередующимся шагом наружного и внутреннего звеньев изношенной цепи, позволяет снизить затраты на ремонт одного цепного контура. В качестве базового объекта выбран способ ремонта цепного контура машин, разработанный в Институте механики металлополимерных систем АН Республики Беларусь. Где изношенные звездочки восстанавливают в цехе ремонта деталей полимерными материалами на пресс-автоматах ТП-63. Технология восстановления не отличается от выше описанной. Недостатком базового объекта является необходимость применения новых цепей. Предложенный способ позволяет снизить затраты на ремонт одного цепного контура на 30 за счет вторичного использования изношенных цепей. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ ремонта цепного контура, включающий восстановление изношенной звездочки до соответствия шага зубьев звездочки шагу звеньев цепи, отличающийся тем, что звездочку восстанавливают до соответствия шага зубьев звездочки, чередующимся шагом наружного и внутреннего звеньев изношенной цепи, которую используют вторично.
