Узел “Семаргл”

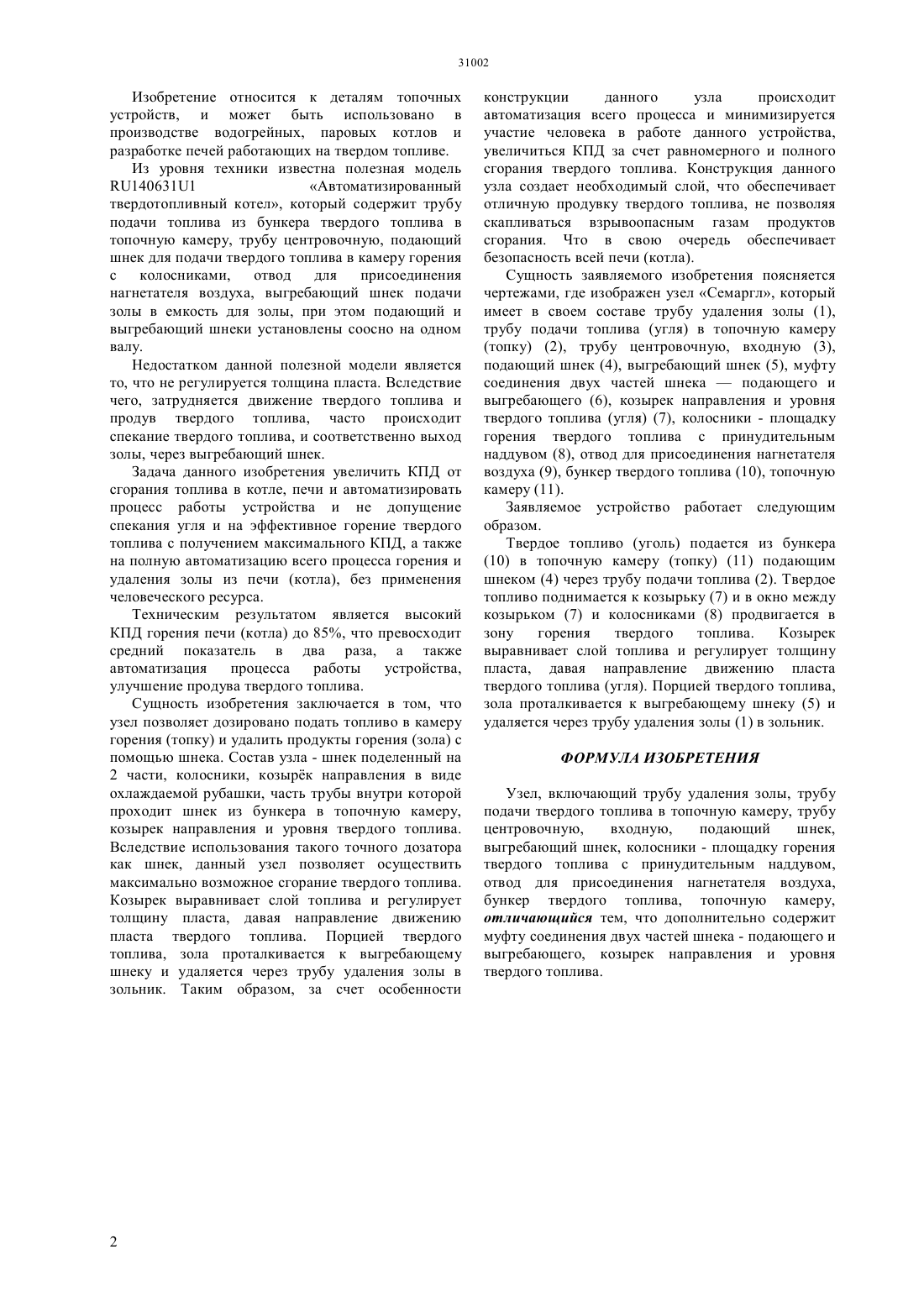

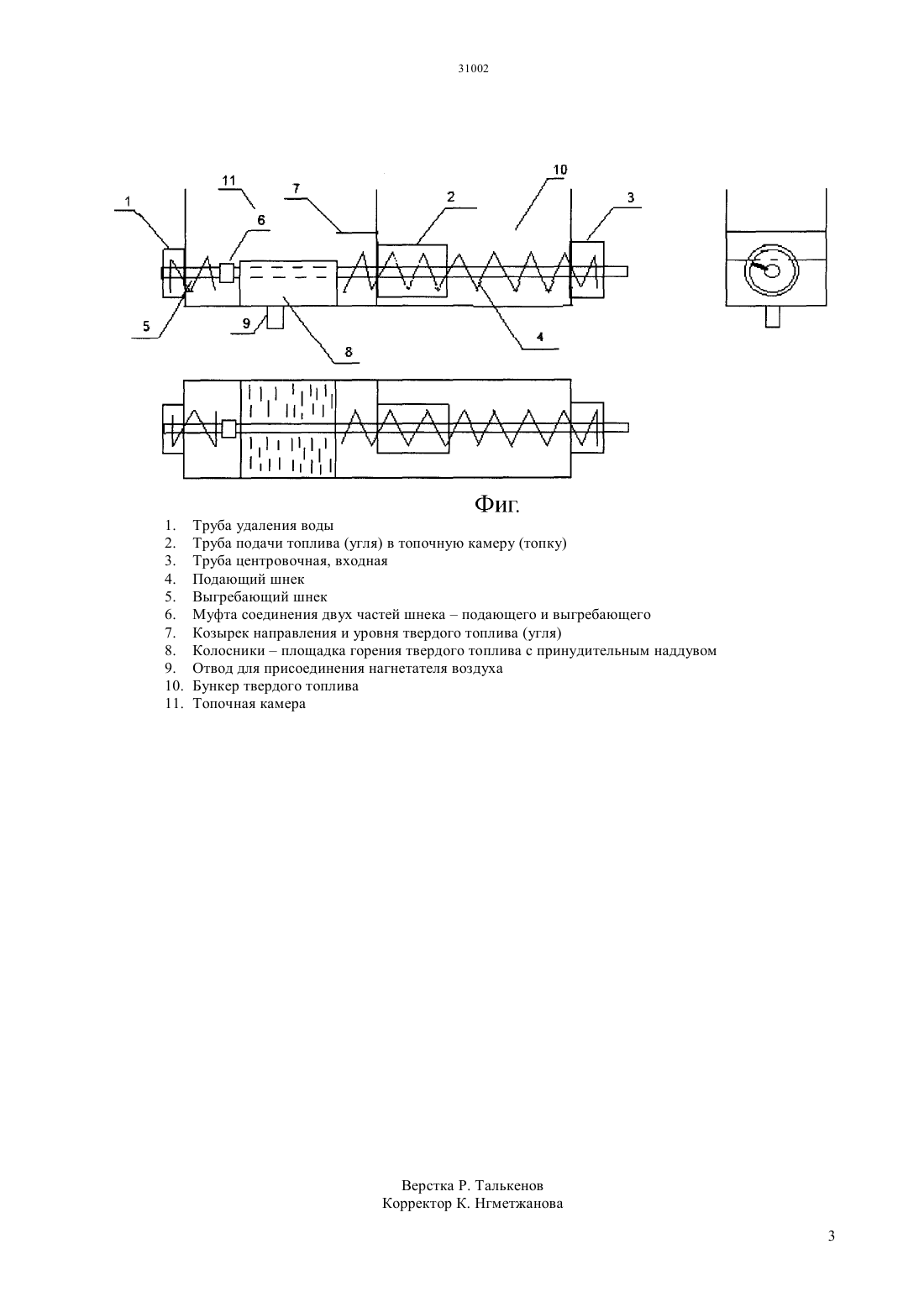

(51) 23 1/00 (2006.01) 23 3/14 (2006.01) 24 1/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Конструкция данного узла создает необходимый слой, что обеспечивает отличную продувку твердого топлива, не позволяя скапливаться взрывоопасным газам продуктов сгорания. Что в свою очередь обеспечивает безопасность всей печи (котла),который имеет в своем составе трубу удаления золы, трубу подачи топлива (угля) в топочную камеру (топку), трубу центровочную, входную,подающий шнек, выгребающий шнек, муфту соединения двух частей шнекаподающего и выгребающего, козырек направления и уровня твердого топлива (угля), колосники - площадку горения твердого топлива с принудительным наддувом, отвод для присоединения нагнетателя воздуха, бункер твердого топлива, топочную камеру, где твердое топливо (уголь) подается из бункера в топочную камеру (топку) подающим шнеком через трубу подачи топлива, где твердое топливо поднимается к козырьку и в окно между козырьком и колосниками продвигается в зону горения твердого топлива, а козырек выравнивает слой топлива и регулирует толщину пласта давая направление движению пласта твердого топлива(угля), при этом порцией твердого топлива, зола проталкивается к выгребающему шнеку и удаляется через трубу удаления золы в зольник.(74) Маулетбаева Гульнара Маратовна Хегай Юрий Валентинович(57) Изобретение относится к деталям топочных устройств, и может быть использовано в производстве водогрейных, паровых котлов и разработке печей работающих на твердом топливе. Технический результат высокий КПД горения печи (котла) до 85, что превосходит средний показатель в два раза, а так же автоматизирование процесса отопления помещения твердым топливом,улучшение и упрощение технического процесса, за счет особенностей конструкции максимальная мощность при минимальных затратах (энергии,дополнительных агрегатов, комплектующих частей). Изобретение относится к деталям топочных устройств, и может быть использовано в производстве водогрейных, паровых котлов и разработке печей работающих на твердом топливе. Из уровня техники известна полезная модель 1406311 Автоматизированный твердотопливный котел, который содержит трубу подачи топлива из бункера твердого топлива в топочную камеру, трубу центровочную, подающий шнек для подачи твердого топлива в камеру горения с колосниками, отвод для присоединения нагнетателя воздуха, выгребающий шнек подачи золы в емкость для золы, при этом подающий и выгребающий шнеки установлены соосно на одном валу. Недостатком данной полезной модели является то, что не регулируется толщина пласта. Вследствие чего, затрудняется движение твердого топлива и продув твердого топлива, часто происходит спекание твердого топлива, и соответственно выход золы, через выгребающий шнек. Задача данного изобретения увеличить КПД от сгорания топлива в котле, печи и автоматизировать процесс работы устройства и не допущение спекания угля и на эффективное горение твердого топлива с получением максимального КПД, а также на полную автоматизацию всего процесса горения и удаления золы из печи (котла), без применения человеческого ресурса. Техническим результатом является высокий КПД горения печи (котла) до 85, что превосходит средний показатель в два раза, а также автоматизация процесса работы устройства,улучшение продува твердого топлива. Сущность изобретения заключается в том, что узел позволяет дозировано подать топливо в камеру горения (топку) и удалить продукты горения (зола) с помощью шнека. Состав узла - шнек поделенный на 2 части, колосники, козырк направления в виде охлаждаемой рубашки, часть трубы внутри которой проходит шнек из бункера в топочную камеру,козырек направления и уровня твердого топлива. Вследствие использования такого точного дозатора как шнек, данный узел позволяет осуществить максимально возможное сгорание твердого топлива. Козырек выравнивает слой топлива и регулирует толщину пласта, давая направление движению пласта твердого топлива. Порцией твердого топлива, зола проталкивается к выгребающему шнеку и удаляется через трубу удаления золы в зольник. Таким образом, за счет особенности конструкции данного узла происходит автоматизация всего процесса и минимизируется участие человека в работе данного устройства,увеличиться КПД за счет равномерного и полного сгорания твердого топлива. Конструкция данного узла создает необходимый слой, что обеспечивает отличную продувку твердого топлива, не позволяя скапливаться взрывоопасным газам продуктов сгорания. Что в свою очередь обеспечивает безопасность всей печи (котла). Сущность заявляемого изобретения поясняется чертежами, где изображен узел Семаргл, который имеет в своем составе трубу удаления золы (1),трубу подачи топлива (угля) в топочную камеру(топку) (2), трубу центровочную, входную (3),подающий шнек (4), выгребающий шнек (5), муфту соединения двух частей шнекаподающего и выгребающего (6), козырек направления и уровня твердого топлива (угля) (7), колосники - площадку горения твердого топлива с принудительным наддувом (8), отвод для присоединения нагнетателя воздуха (9), бункер твердого топлива (10), топочную камеру (11). Заявляемое устройство работает следующим образом. Твердое топливо (уголь) подается из бункера(10) в топочную камеру (топку) (11) подающим шнеком (4) через трубу подачи топлива (2). Твердое топливо поднимается к козырьку (7) и в окно между козырьком (7) и колосниками (8) продвигается в зону горения твердого топлива. Козырек выравнивает слой топлива и регулирует толщину пласта, давая направление движению пласта твердого топлива (угля). Порцией твердого топлива,зола проталкивается к выгребающему шнеку (5) и удаляется через трубу удаления золы (1) в зольник. ФОРМУЛА ИЗОБРЕТЕНИЯ Узел, включающий трубу удаления золы, трубу подачи твердого топлива в топочную камеру, трубу центровочную,входную,подающий шнек,выгребающий шнек, колосники - площадку горения твердого топлива с принудительным наддувом,отвод для присоединения нагнетателя воздуха,бункер твердого топлива, топочную камеру,отличающийся тем, что дополнительно содержит муфту соединения двух частей шнека - подающего и выгребающего, козырек направления и уровня твердого топлива. Труба удаления воды Труба подачи топлива (угля) в топочную камеру (топку) Труба центровочная, входная Подающий шнек Выгребающий шнек Муфта соединения двух частей шнекаподающего и выгребающего Козырек направления и уровня твердого топлива (угля) Колосникиплощадка горения твердого топлива с принудительным наддувом Отвод для присоединения нагнетателя воздуха Бункер твердого топлива Топочная камера
