Устройство для очистки нефтяных отходов с извлечением нефтепродуктов

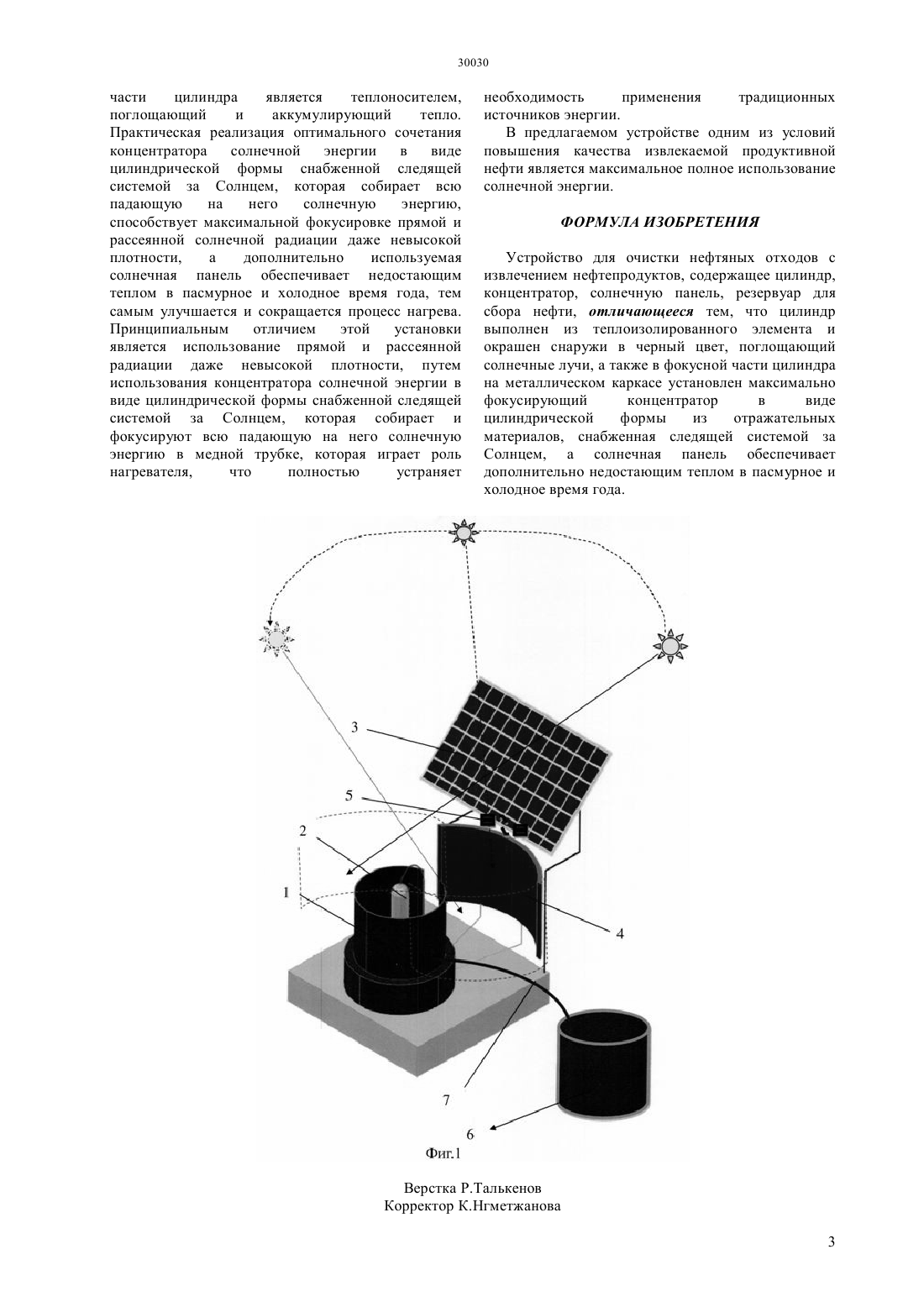

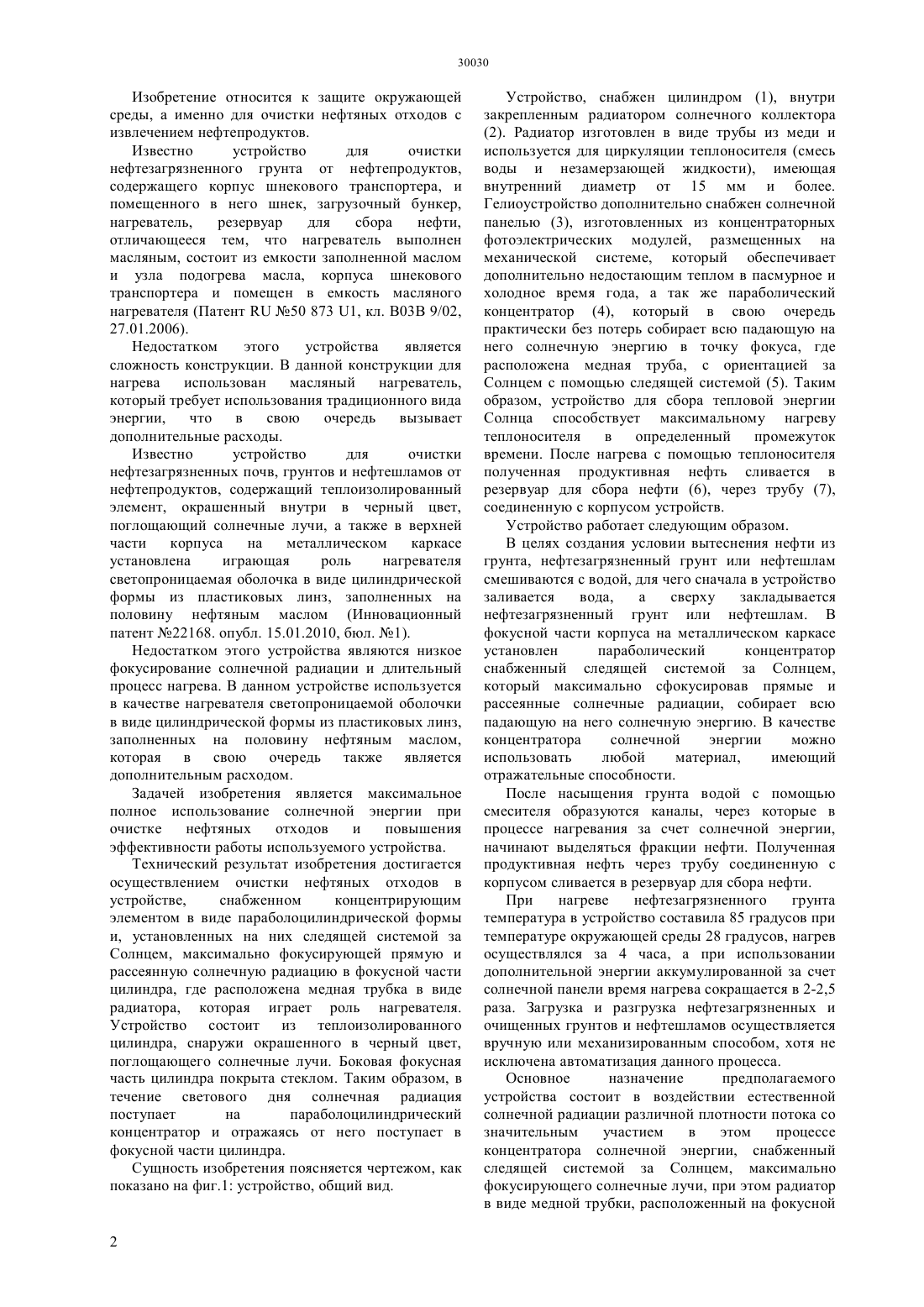

(57) Изобретение относится к защите окружающей среды, а именно для очистки нефтяных отходов с извлечением нефтепродуктов. Устройство для очистки нефтяных отходов с извлечением нефтепродуктов, содержащее цилиндр,концентратор, солнечную панель, резервуар для сбора нефти, при этом цилиндр выполнен из теплоизолированного элемента и окрашен снаружи в черный цвет, поглощающий солнечные лучи, а также в фокусной части цилиндра на металлическом каркасе установлен максимально фокусирующий концентратор в виде цилиндрической формы из отражательных материалов, снабженный следящей системой за Солнцем, а солнечная панель обеспечивает дополнительно недостающим теплом в пасмурное и холодное время года. В предлагаемом устройстве одним из условий повышения качества получаемой продуктивной нефти является максимальное полное использование солнечной энергии.(72) Абдибаттаева Марал Мауленовна Бердикулова Феруза Асановна Джексенов Махамбет Кудайбергенович Бекетова Айгуль Кайырбековна Калимбетов Галим Примжанович Умбетбеков Асхат Талгатович(73) Акционерное общество Алматинский технологический университет(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ НЕФТЯНЫХ ОТХОДОВ С ИЗВЛЕЧЕНИЕМ НЕФТЕПРОДУКТОВ Изобретение относится к защите окружающей среды, а именно для очистки нефтяных отходов с извлечением нефтепродуктов. Известно устройство для очистки нефтезагрязненного грунта от нефтепродуктов,содержащего корпус шнекового транспортера, и помещенного в него шнек, загрузочный бункер,нагреватель,резервуар для сбора нефти,отличающееся тем, что нагреватель выполнен масляным, состоит из емкости заполненной маслом и узла подогрева масла, корпуса шнекового транспортера и помещен в емкость масляного нагревателя (Патент 50 873 1, кл. В 03 В 9/02,27.01.2006). Недостатком этого устройства является сложность конструкции. В данной конструкции для нагрева использован масляный нагреватель,который требует использования традиционного вида энергии,что в свою очередь вызывает дополнительные расходы. Известно устройство для очистки нефтезагрязненных почв, грунтов и нефтешламов от нефтепродуктов, содержащий теплоизолированный элемент, окрашенный внутри в черный цвет,поглощающий солнечные лучи, а также в верхней части корпуса на металлическом каркасе установлена играющая роль нагревателя светопроницаемая оболочка в виде цилиндрической формы из пластиковых линз, заполненных на половину нефтяным маслом (Инновационный патент 22168. опубл. 15.01.2010, бюл. 1). Недостатком этого устройства являются низкое фокусирование солнечной радиации и длительный процесс нагрева. В данном устройстве используется в качестве нагревателя светопроницаемой оболочки в виде цилиндрической формы из пластиковых линз,заполненных на половину нефтяным маслом,которая в свою очередь также является дополнительным расходом. Задачей изобретения является максимальное полное использование солнечной энергии при очистке нефтяных отходов и повышения эффективности работы используемого устройства. Технический результат изобретения достигается осуществлением очистки нефтяных отходов в устройстве,снабженном концентрирующим элементом в виде параболоцилиндрической формы и, установленных на них следящей системой за Солнцем, максимально фокусирующей прямую и рассеянную солнечную радиацию в фокусной части цилиндра, где расположена медная трубка в виде радиатора, которая играет роль нагревателя. Устройство состоит из теплоизолированного цилиндра, снаружи окрашенного в черный цвет,поглощающего солнечные лучи. Боковая фокусная часть цилиндра покрыта стеклом. Таким образом, в течение светового дня солнечная радиация поступает на параболоцилиндрический концентратор и отражаясь от него поступает в фокусной части цилиндра. Сущность изобретения поясняется чертежом, как показано на фиг.1 устройство, общий вид. Устройство, снабжен цилиндром (1), внутри закрепленным радиатором солнечного коллектора(2). Радиатор изготовлен в виде трубы из меди и используется для циркуляции теплоносителя (смесь воды и незамерзающей жидкости), имеющая внутренний диаметр от 15 мм и более. Гелиоустройство дополнительно снабжен солнечной панелью (3), изготовленных из концентраторных фотоэлектрических модулей, размещенных на механической системе, который обеспечивает дополнительно недостающим теплом в пасмурное и холодное время года, а так же параболический концентратор (4), который в свою очередь практически без потерь собирает всю падающую на него солнечную энергию в точку фокуса, где расположена медная труба, с ориентацией за Солнцем с помощью следящей системой (5). Таким образом, устройство для сбора тепловой энергии Солнца способствует максимальному нагреву теплоносителя в определенный промежуток времени. После нагрева с помощью теплоносителя полученная продуктивная нефть сливается в резервуар для сбора нефти (6), через трубу (7),соединенную с корпусом устройств. Устройство работает следующим образом. В целях создания условии вытеснения нефти из грунта, нефтезагрязненный грунт или нефтешлам смешиваются с водой, для чего сначала в устройство заливается вода,а сверху закладывается нефтезагрязненный грунт или нефтешлам. В фокусной части корпуса на металлическом каркасе установлен параболический концентратор снабженный следящей системой за Солнцем,который максимально сфокусировав прямые и рассеянные солнечные радиации, собирает всю падающую на него солнечную энергию. В качестве концентратора солнечной энергии можно использовать любой материал,имеющий отражательные способности. После насыщения грунта водой с помощью смесителя образуются каналы, через которые в процессе нагревания за счет солнечной энергии,начинают выделяться фракции нефти. Полученная продуктивная нефть через трубу соединенную с корпусом сливается в резервуар для сбора нефти. При нагреве нефтезагрязненного грунта температура в устройство составила 85 градусов при температуре окружающей среды 28 градусов, нагрев осуществлялся за 4 часа, а при использовании дополнительной энергии аккумулированной за счет солнечной панели время нагрева сокращается в 2-2,5 раза. Загрузка и разгрузка нефтезагрязненных и очищенных грунтов и нефтешламов осуществляется вручную или механизированным способом, хотя не исключена автоматизация данного процесса. Основное назначение предполагаемого устройства состоит в воздействии естественной солнечной радиации различной плотности потока со значительным участием в этом процессе концентратора солнечной энергии, снабженный следящей системой за Солнцем, максимально фокусирующего солнечные лучи, при этом радиатор в виде медной трубки, расположенный на фокусной части цилиндра является теплоносителем,поглощающий и аккумулирующий тепло. Практическая реализация оптимального сочетания концентратора солнечной энергии в виде цилиндрической формы снабженной следящей системой за Солнцем, которая собирает всю падающую на него солнечную энергию,способствует максимальной фокусировке прямой и рассеянной солнечной радиации даже невысокой плотности,а дополнительно используемая солнечная панель обеспечивает недостающим теплом в пасмурное и холодное время года, тем самым улучшается и сокращается процесс нагрева. Принципиальным отличием этой установки является использование прямой и рассеянной радиации даже невысокой плотности, путем использования концентратора солнечной энергии в виде цилиндрической формы снабженной следящей системой за Солнцем, которая собирает и фокусируют всю падающую на него солнечную энергию в медной трубке, которая играет роль нагревателя,что полностью устраняет необходимость применения традиционных источников энергии. В предлагаемом устройстве одним из условий повышения качества извлекаемой продуктивной нефти является максимальное полное использование солнечной энергии. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для очистки нефтяных отходов с извлечением нефтепродуктов, содержащее цилиндр,концентратор, солнечную панель, резервуар для сбора нефти, отличающееся тем, что цилиндр выполнен из теплоизолированного элемента и окрашен снаружи в черный цвет, поглощающий солнечные лучи, а также в фокусной части цилиндра на металлическом каркасе установлен максимально фокусирующий концентратор в виде цилиндрической формы из отражательных материалов, снабженная следящей системой за Солнцем, а солнечная панель обеспечивает дополнительно недостающим теплом в пасмурное и холодное время года.
