Способ озонодезинфицирования и устройство для его осуществления

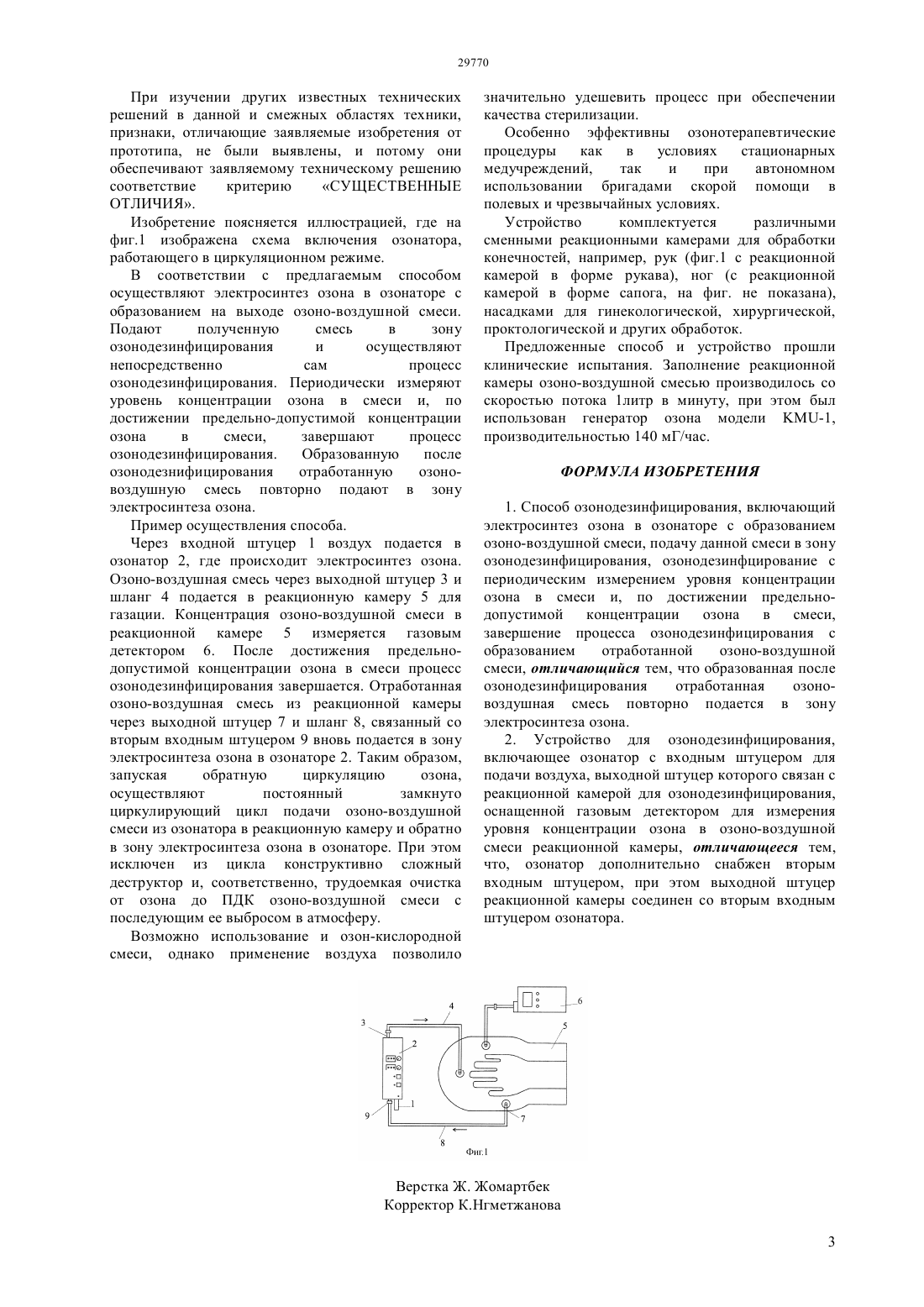

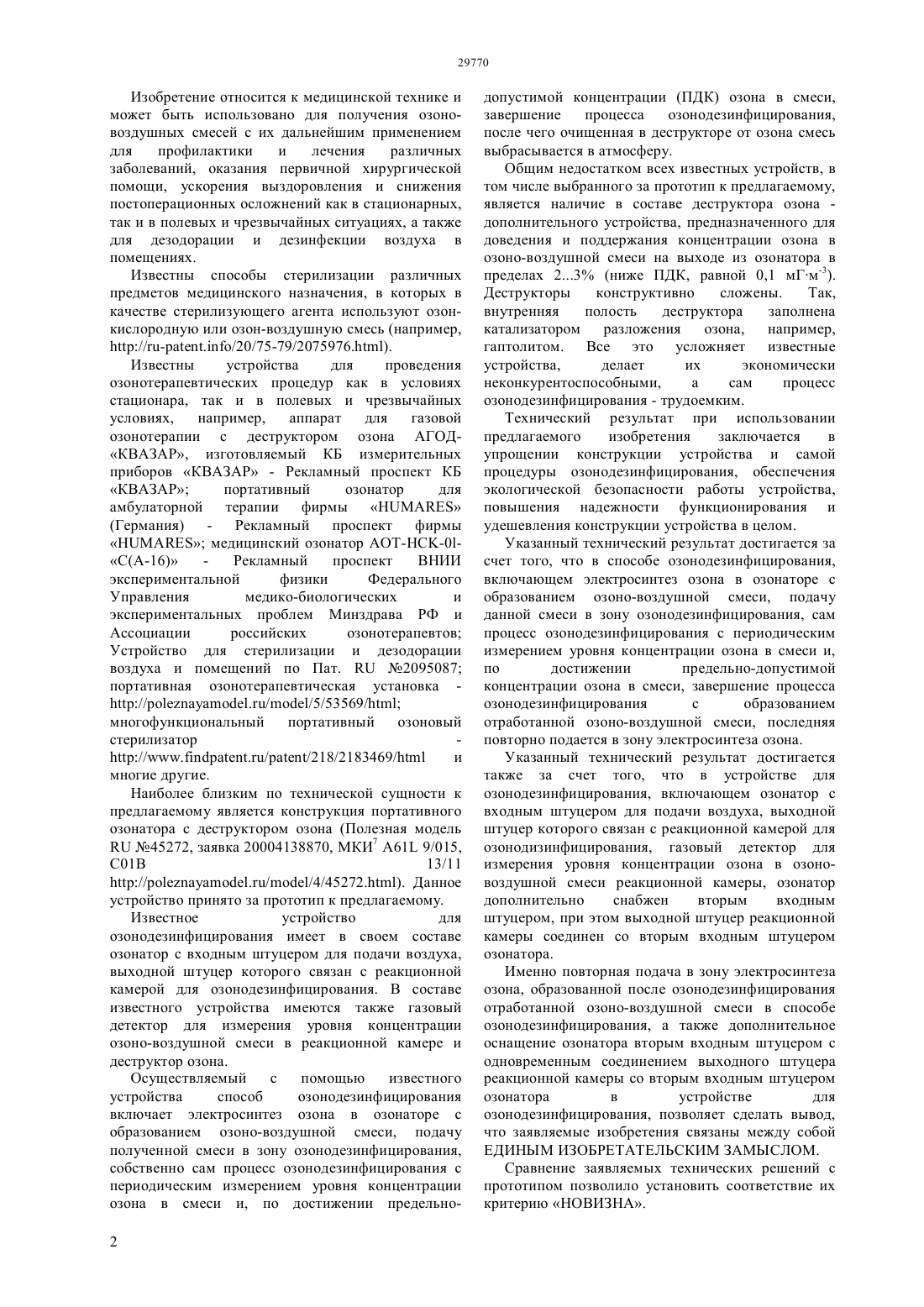

(51) 61 9/015 (2006.01) 01 13/11 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ для профилактики и лечения различных заболеваний, оказания первичной хирургической помощи, ускорения выздоровления и снижения постоперационных осложнений,как в стационарных, так и в полевых и чрезвычайных ситуациях, а также для дезодорации и дезинфекции воздуха в помещениях. Технический результат при использовании предлагаемого изобретения заключается в упрощении конструкции устройства и самой процедуры озонодезинфицирования, обеспечения экологической безопасности работы устройства,повышения надежности функционирования и удешевления конструкции устройства в целом. Образованная после озонодезинфицирования отработанная озоно-воздушная смесь повторно подается в зону электросинтеза озона, для чего в устройстве для озонодезинфицирования озонатор дополнительно снабжен вторым входным штуцером, при этом выходной штуцер реакционной камеры соединен со вторым входным штуцером озонатора.(72) Апсаттаров Эдиль Айдарханович Каймолдина Марьям Юрьевна Канимов Булат Кабжанович Тулембаева Дана Дюсембековна Хибассов Ержан Арыстанович(73) Товарищество с ограниченной ответственностью Лаборатория сетевых технологий(54) СПОСОБ ОЗОНОДЕЗИНФИЦИРОВАНИЯ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к медицинской технике и может быть использовано для получения озоновоздушных смесей с их дальнейшим применением Изобретение относится к медицинской технике и может быть использовано для получения озоновоздушных смесей с их дальнейшим применением для профилактики и лечения различных заболеваний, оказания первичной хирургической помощи, ускорения выздоровления и снижения постоперационных осложнений как в стационарных,так и в полевых и чрезвычайных ситуациях, а также для дезодорации и дезинфекции воздуха в помещениях. Известны способы стерилизации различных предметов медицинского назначения, в которых в качестве стерилизующего агента используют озонкислородную или озон-воздушную смесь (например,//-./20/75-79/2075976.). Известны устройства для проведения озонотерапевтических процедур как в условиях стационара, так и в полевых и чрезвычайных условиях,например,аппарат для газовой озонотерапии с деструктором озона АГОДКВАЗАР, изготовляемый КБ измерительных приборов КВАЗАР - Рекламный проспект КБ КВАЗАР портативный озонатор для амбулаторной терапии фирмы(Германия) - Рекламный проспект фирмымедицинский озонатор 0(-16) Рекламный проспект ВНИИ экспериментальной физики Федерального Управления медико-биологических и экспериментальных проблем Минздрава РФ и Ассоциации российских озонотерапевтов Устройство для стерилизации и дезодорации воздуха и помещений по Пат.2095087 портативная озонотерапевтическая установка //.//5/53569/ многофункциональный портативный озоновый стерилизатор////218/2183469/ и многие другие. Наиболее близким по технической сущности к предлагаемому является конструкция портативного озонатора с деструктором озона (Полезная модель 45272, заявка 20004138870, МКИ 7 61 9/015,С 01 В 13/11//.//4/45272.). Данное устройство принято за прототип к предлагаемому. Известное устройство для озонодезинфицирования имеет в своем составе озонатор с входным штуцером для подачи воздуха,выходной штуцер которого связан с реакционной камерой для озонодезинфицирования. В составе известного устройства имеются также газовый детектор для измерения уровня концентрации озоно-воздушной смеси в реакционной камере и деструктор озона. Осуществляемый с помощью известного устройства способ озонодезинфицирования включает электросинтез озона в озонаторе с образованием озоно-воздушной смеси, подачу полученной смеси в зону озонодезинфицирования,собственно сам процесс озонодезинфицирования с периодическим измерением уровня концентрации озона в смеси и, по достижении предельно 2 допустимой концентрации (ПДК) озона в смеси,завершение процесса озонодезинфицирования,после чего очищенная в деструкторе от озона смесь выбрасывается в атмосферу. Общим недостатком всех известных устройств, в том числе выбранного за прототип к предлагаемому,является наличие в составе деструктора озона дополнительного устройства, предназначенного для доведения и поддержания концентрации озона в озоно-воздушной смеси на выходе из озонатора в пределах 23 (ниже ПДК, равной 0,1 мГм-3). Деструкторы конструктивно сложены. Так,внутренняя полость деструктора заполнена катализатором разложения озона, например,гаптолитом. Все это усложняет известные устройства,делает их экономически неконкурентоспособными,а сам процесс озонодезинфицирования - трудоемким. Технический результат при использовании предлагаемого изобретения заключается в упрощении конструкции устройства и самой процедуры озонодезинфицирования, обеспечения экологической безопасности работы устройства,повышения надежности функционирования и удешевления конструкции устройства в целом. Указанный технический результат достигается за счет того, что в способе озонодезинфицирования,включающем электросинтез озона в озонаторе с образованием озоно-воздушной смеси, подачу данной смеси в зону озонодезинфицирования, сам процесс озонодезинфицирования с периодическим измерением уровня концентрации озона в смеси и,по достижении предельно-допустимой концентрации озона в смеси, завершение процесса озонодезинфицирования с образованием отработанной озоно-воздушной смеси, последняя повторно подается в зону электросинтеза озона. Указанный технический результат достигается также за счет того, что в устройстве для озонодезинфицирования, включающем озонатор с входным штуцером для подачи воздуха, выходной штуцер которого связан с реакционной камерой для озонодизинфицирования, газовый детектор для измерения уровня концентрации озона в озоновоздушной смеси реакционной камеры, озонатор дополнительно снабжен вторым входным штуцером, при этом выходной штуцер реакционной камеры соединен со вторым входным штуцером озонатора. Именно повторная подача в зону электросинтеза озона, образованной после озонодезинфицирования отработанной озоно-воздушной смеси в способе озонодезинфицирования, а также дополнительное оснащение озонатора вторым входным штуцером с одновременным соединением выходного штуцера реакционной камеры со вторым входным штуцером озонатора в устройстве для озонодезинфицирования, позволяет сделать вывод,что заявляемые изобретения связаны между собой ЕДИНЫМ ИЗОБРЕТАТЕЛЬСКИМ ЗАМЫСЛОМ. Сравнение заявляемых технических решений с прототипом позволило установить соответствие их критерию НОВИЗНА. При изучении других известных технических решений в данной и смежных областях техники,признаки, отличающие заявляемые изобретения от прототипа, не были выявлены, и потому они обеспечивают заявляемому техническому решению соответствие критерию СУЩЕСТВЕННЫЕ ОТЛИЧИЯ. Изобретение поясняется иллюстрацией, где на фиг.1 изображена схема включения озонатора,работающего в циркуляционном режиме. В соответствии с предлагаемым способом осуществляют электросинтез озона в озонаторе с образованием на выходе озоно-воздушной смеси. Подают полученную смесь в зону озонодезинфицирования и осуществляют непосредственно сам процесс озонодезинфицирования. Периодически измеряют уровень концентрации озона в смеси и, по достижении предельно-допустимой концентрации озона в смеси,завершают процесс озонодезинфицирования. Образованную после озонодезнифицирования отработанную озоновоздушную смесь повторно подают в зону электросинтеза озона. Пример осуществления способа. Через входной штуцер 1 воздух подается в озонатор 2, где происходит электросинтез озона. Озоно-воздушная смесь через выходной штуцер 3 и шланг 4 подается в реакционную камеру 5 для газации. Концентрация озоно-воздушной смеси в реакционной камере 5 измеряется газовым детектором 6. После достижения предельнодопустимой концентрации озона в смеси процесс озонодезинфицирования завершается. Отработанная озоно-воздушная смесь из реакционной камеры через выходной штуцер 7 и шланг 8, связанный со вторым входным штуцером 9 вновь подается в зону электросинтеза озона в озонаторе 2. Таким образом,запуская обратную циркуляцию озона,осуществляют постоянный замкнуто циркулирующий цикл подачи озоно-воздушной смеси из озонатора в реакционную камеру и обратно в зону электросинтеза озона в озонаторе. При этом исключен из цикла конструктивно сложный деструктор и, соответственно, трудоемкая очистка от озона до ПДК озоно-воздушной смеси с последующим ее выбросом в атмосферу. Возможно использование и озон-кислородной смеси, однако применение воздуха позволило значительно удешевить процесс при обеспечении качества стерилизации. Особенно эффективны озонотерапевтические процедуры как в условиях стационарных медучреждений,так и при автономном использовании бригадами скорой помощи в полевых и чрезвычайных условиях. Устройство комплектуется различными сменными реакционными камерами для обработки конечностей, например, рук (фиг.1 с реакционной камерой в форме рукава), ног (с реакционной камерой в форме сапога, на фиг. не показана),насадками для гинекологической, хирургической,проктологической и других обработок. Предложенные способ и устройство прошли клинические испытания. Заполнение реакционной камеры озоно-воздушной смесью производилось со скоростью потока 1 литр в минуту, при этом был использован генератор озона модели -1,производительностью 140 мГ/час. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ озонодезинфицирования, включающий электросинтез озона в озонаторе с образованием озоно-воздушной смеси, подачу данной смеси в зону озонодезинфицирования, озонодезинфцирование с периодическим измерением уровня концентрации озона в смеси и, по достижении предельнодопустимой концентрации озона в смеси,завершение процесса озонодезинфицирования с образованием отработанной озоно-воздушной смеси, отличающийся тем, что образованная после озонодезинфицирования отработанная озоновоздушная смесь повторно подается в зону электросинтеза озона. 2. Устройство для озонодезинфицирования,включающее озонатор с входным штуцером для подачи воздуха, выходной штуцер которого связан с реакционной камерой для озонодезинфицирования,оснащенной газовым детектором для измерения уровня концентрации озона в озоно-воздушной смеси реакционной камеры, отличающееся тем,что, озонатор дополнительно снабжен вторым входным штуцером, при этом выходной штуцер реакционной камеры соединен со вторым входным штуцером озонатора.
