Очиститель волокнистого материала

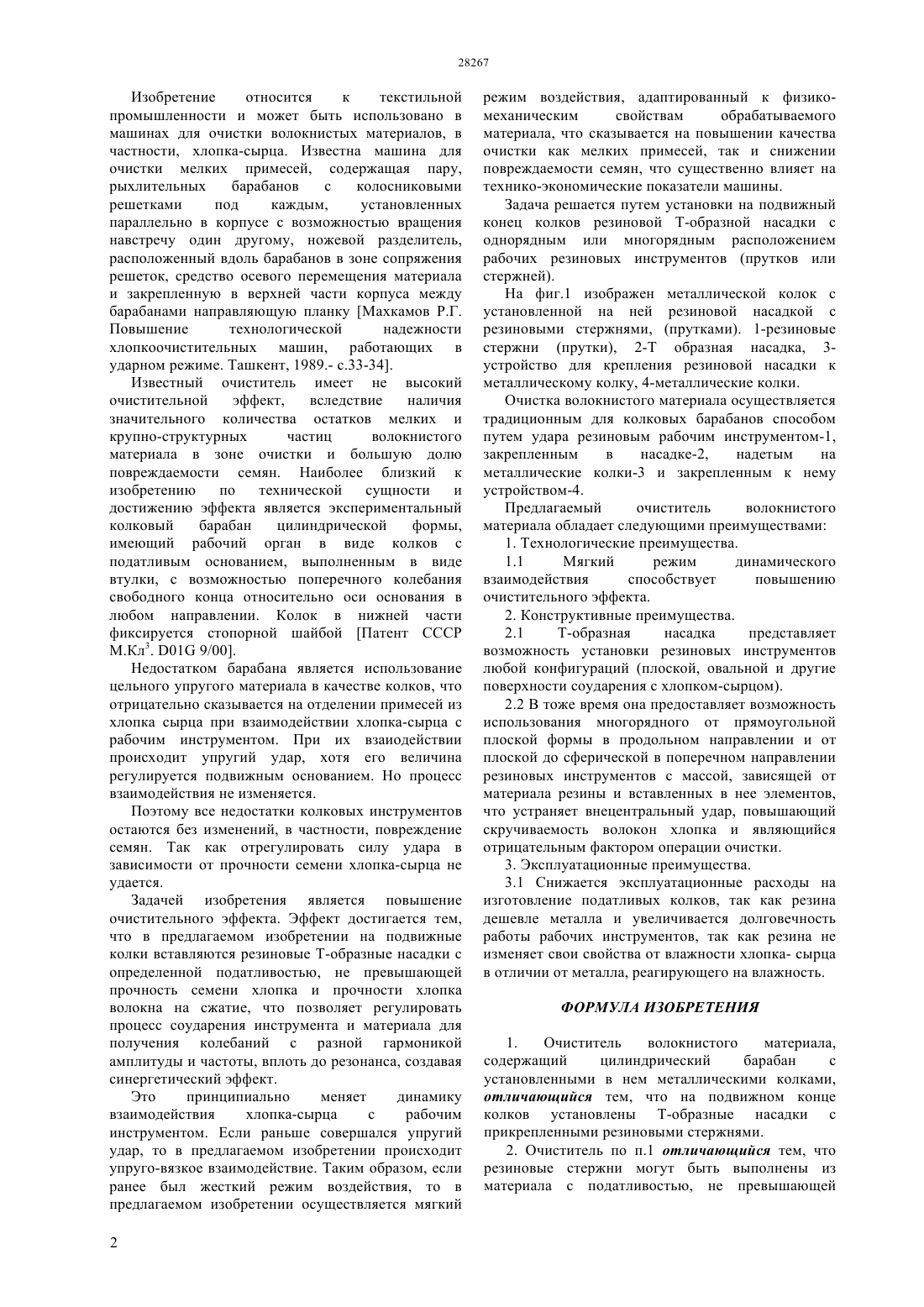

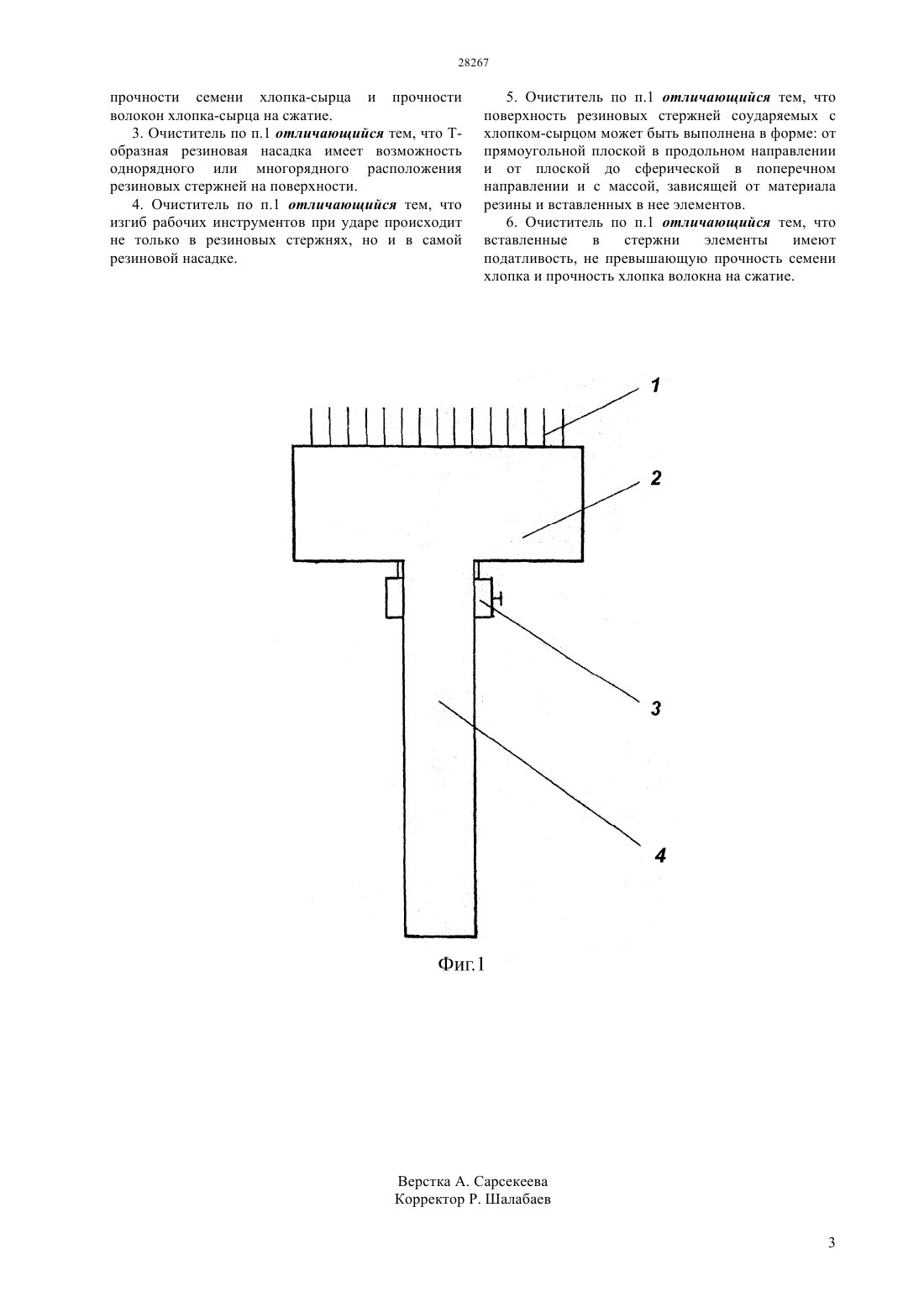

(51) 01 9/00 (2006.01) 01 9/06 (2006.01) 01 9/14 (2006.01) 01 1/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к текстильной промышленности и может быть использовано в машинах для очистки волокнистых материалов, в частности, хлопка-сырца. Повышение очистительного эффекта достигается тем, что в предлагаемом изобретении на подвижные колки вставляются резиновые Т-образные насадки с прикрепленными резиновыми стержнями, имеющие податливость, не превышающую прочность семени хлопка и прочность хлопка волокна на сжатие, что позволяет создать адаптивные условия взаимодействия с хлопком- сырцом для сохранения прочности семени и увеличения разрыхляемости волокон с целю повышения эффективности извлечения сорных примесей из обрабатываемого материала. Насадка имеет возможность однорядного или многорядного расположения резиновых стержней, при чем изгиб рабочих инструментов при ударе происходит не только в резиновых стержнях,но и в самой резиновой насадке, что повышает очистительный эффект.(72) Каримов Сундет Смаханович Умаров Жандос Жанкулович(73) Республиканское государственное предприятие на праве хозяйственного ведения Евразийский национальный университет им. Л.Н. Гумилева Министерства образования и науки Республики Казахстан(56) Махкамов Р.Г. Повышение технологической надежности хлопкоочистительных машин,работающих в ударном режиме. Ташкент Издательство ФАН УзССР, 1989, с.33-34.607857 1, 25.05.19782051992 1, 10.01.19962324101 1, 14.10.19982334041,11.08.1999. Изобретение относится к текстильной промышленности и может быть использовано в машинах для очистки волокнистых материалов, в частности, хлопка-сырца. Известна машина для очистки мелких примесей, содержащая пару,рыхлительных барабанов с колосниковыми решетками под каждым,установленных параллельно в корпусе с возможностью вращения навстречу один другому, ножевой разделитель,расположенный вдоль барабанов в зоне сопряжения решеток, средство осевого перемещения материала и закрепленную в верхней части корпуса между барабанами направляющую планку Махкамов Р.Г. Повышение технологической надежности хлопкоочистительных машин, работающих в ударном режиме. Ташкент, 1989.- с.33-34. Известный очиститель имеет не высокий очистительной эффект,вследствие наличия значительного количества остатков мелких и крупно-структурных частиц волокнистого материала в зоне очистки и большую долю повреждаемости семян. Наиболее близкий к изобретению по технической сущности и достижению эффекта является экспериментальный колковый барабан цилиндрической формы,имеющий рабочий орган в виде колков с податливым основанием, выполненным в виде втулки, с возможностью поперечного колебания свободного конца относительно оси основания в любом направлении. Колок в нижней части фиксируется стопорной шайбой Патент СССР М.Кл 3. 01 9/00. Недостатком барабана является использование цельного упругого материала в качестве колков, что отрицательно сказывается на отделении примесей из хлопка сырца при взаимодействии хлопка-сырца с рабочим инструментом. При их взаиодействии происходит упругий удар, хотя его величина регулируется подвижным основанием. Но процесс взаимодействия не изменяется. Поэтому все недостатки колковых инструментов остаются без изменений, в частности, повреждение семян. Так как отрегулировать силу удара в зависимости от прочности семени хлопка-сырца не удается. Задачей изобретения является повышение очистительного эффекта. Эффект достигается тем,что в предлагаемом изобретении на подвижные колки вставляются резиновые Т-образные насадки с определенной податливостью, не превышающей прочность семени хлопка и прочности хлопка волокна на сжатие, что позволяет регулировать процесс соударения инструмента и материала для получения колебаний с разной гармоникой амплитуды и частоты, вплоть до резонанса, создавая синергетический эффект. Это принципиально меняет динамику взаимодействия хлопка-сырца с рабочим инструментом. Если раньше совершался упругий удар, то в предлагаемом изобретении происходит упруго-вязкое взаимодействие. Таким образом, если ранее был жесткий режим воздействия, то в предлагаемом изобретении осуществляется мягкий 2 режим воздействия, адаптированный к физикомеханическим свойствам обрабатываемого материала, что сказывается на повышении качества очистки как мелких примесей, так и снижении повреждаемости семян, что существенно влияет на технико-экономические показатели машины. Задача решается путем установки на подвижный конец колков резиновой Т-образной насадки с однорядным или многорядным расположением рабочих резиновых инструментов (прутков или стержней). На фиг.1 изображен металлической колок с установленной на ней резиновой насадкой с резиновыми стержнями, (прутками). 1-резиновые стержни (прутки), 2-Т образная насадка, 3 устройство для крепления резиновой насадки к металлическому колку, 4-металлические колки. Очистка волокнистого материала осуществляется традиционным для колковых барабанов способом путем удара резиновым рабочим инструментом-1,закрепленным в насадке-2,надетым на металлические колки-3 и закрепленным к нему устройством-4. Предлагаемый очиститель волокнистого материала обладает следующими преимуществами 1. Технологические преимущества. 1.1 Мягкий режим динамического взаимодействия способствует повышению очистительного эффекта. 2. Конструктивные преимущества. 2.1 Т-образная насадка представляет возможность установки резиновых инструментов любой конфигураций (плоской, овальной и другие поверхности соударения с хлопком-сырцом). 2.2 В тоже время она предоставляет возможность использования многорядного от прямоугольной плоской формы в продольном направлении и от плоской до сферической в поперечном направлении резиновых инструментов с массой, зависящей от материала резины и вставленных в нее элементов,что устраняет внецентральный удар, повышающий скручиваемость волокон хлопка и являющийся отрицательным фактором операции очистки. 3. Эксплуатационные преимущества. 3.1 Снижается эксплуатационные расходы на изготовление податливых колков, так как резина дешевле металла и увеличивается долговечность работы рабочих инструментов, так как резина не изменяет свои свойства от влажности хлопка- сырца в отличии от металла, реагирующего на влажность. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Очиститель волокнистого материала,содержащий цилиндрический барабан с установленными в нем металлическими колками,отличающийся тем, что на подвижном конце колков установлены Т-образные насадки с прикрепленными резиновыми стержнями. 2. Очиститель по п.1 отличающийся тем, что резиновые стержни могут быть выполнены из материала с податливостью, не превышающей прочности семени хлопка-сырца и прочности волокон хлопка-сырца на сжатие. 3. Очиститель по п.1 отличающийся тем, что Тобразная резиновая насадка имеет возможность однорядного или многорядного расположения резиновых стержней на поверхности. 4. Очиститель по п.1 отличающийся тем, что изгиб рабочих инструментов при ударе происходит не только в резиновых стержнях, но и в самой резиновой насадке. 5. Очиститель по п.1 отличающийся тем, что поверхность резиновых стержней соударяемых с хлопком-сырцом может быть выполнена в форме от прямоугольной плоской в продольном направлении и от плоской до сферической в поперечном направлении и с массой, зависящей от материала резины и вставленных в нее элементов. 6. Очиститель по п.1 отличающийся тем, что вставленные в стержни элементы имеют податливость, не превышающую прочность семени хлопка и прочность хлопка волокна на сжатие.
