Насос

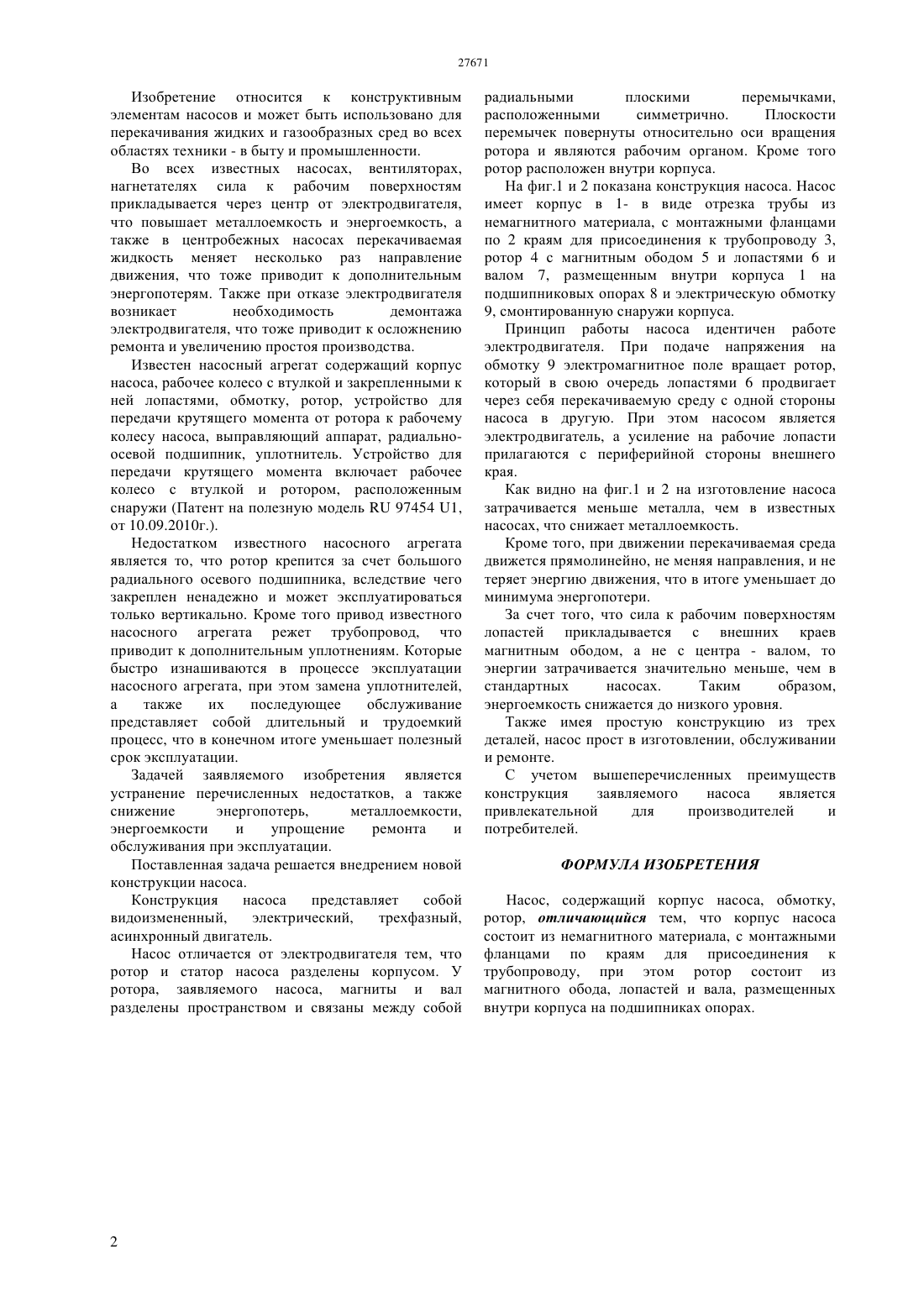

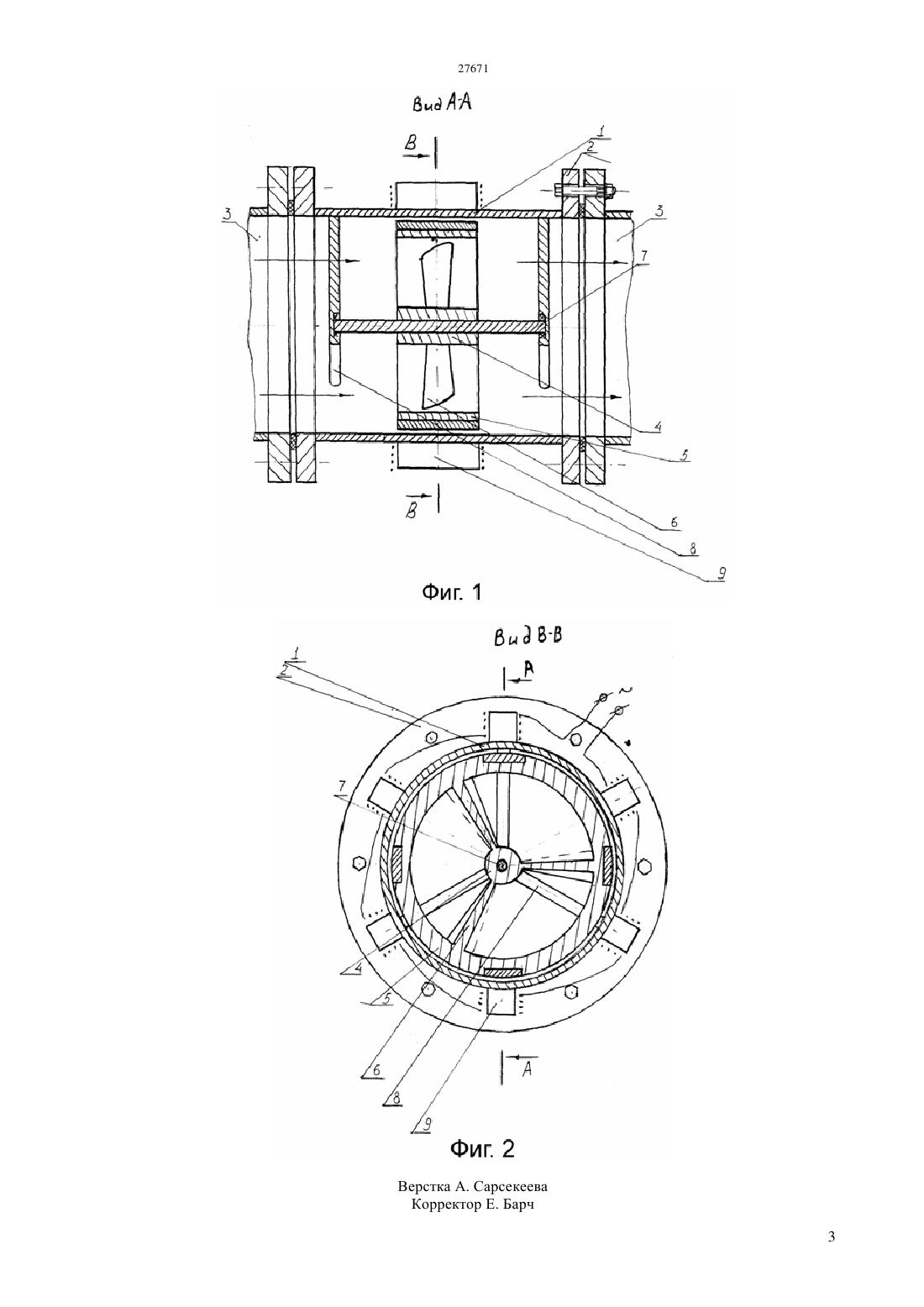

(51) 04 13/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ 2012/0251.1 29.02.2012 15.11.2013, бюл. 11 Илишов Олег Петрович 97454 1, 10.09.20102314835 2, 20.01.20082368810 2, 27.09.20091358135 , 26.06.1974(57) Изобретение относится к конструктивным элементам насосов и может быть использовано для перекачивания жидких и газообразных сред во всех областях техники - в быту и промышленности. Конструкция насоса представляет собой видоизмененный,электрический,трехфазный,асинхронный двигатель. Насос отличается от электродвигателя тем, что ротор и статор насоса разделены корпусом, а также у ротора, данного насоса, магниты и вал разделены пространством и связаны между собой радиальными плоскими перемычками,расположенными симметрично. Плоскости перемычек повернуты относительно оси вращения ротора. Также имея простую конструкцию из трех деталей, насос прост в изготовлении, обслуживании и ремонте. Изобретение относится к конструктивным элементам насосов и может быть использовано для перекачивания жидких и газообразных сред во всех областях техники - в быту и промышленности. Во всех известных насосах, вентиляторах,нагнетателях сила к рабочим поверхностям прикладывается через центр от электродвигателя,что повышает металлоемкость и энергоемкость, а также в центробежных насосах перекачиваемая жидкость меняет несколько раз направление движения, что тоже приводит к дополнительным энергопотерям. Также при отказе электродвигателя возникает необходимость демонтажа электродвигателя, что тоже приводит к осложнению ремонта и увеличению простоя производства. Известен насосный агрегат содержащий корпус насоса, рабочее колесо с втулкой и закрепленными к ней лопастями, обмотку, ротор, устройство для передачи крутящего момента от ротора к рабочему колесу насоса, выправляющий аппарат, радиальноосевой подшипник, уплотнитель. Устройство для передачи крутящего момента включает рабочее колесо с втулкой и ротором, расположенным снаружи (Патент на полезную модель 97454 1,от 10.09.2010 г.). Недостатком известного насосного агрегата является то, что ротор крепится за счет большого радиального осевого подшипника, вследствие чего закреплен ненадежно и может эксплуатироваться только вертикально. Кроме того привод известного насосного агрегата режет трубопровод, что приводит к дополнительным уплотнениям. Которые быстро изнашиваются в процессе эксплуатации насосного агрегата, при этом замена уплотнителей,а также их последующее обслуживание представляет собой длительный и трудоемкий процесс, что в конечном итоге уменьшает полезный срок эксплуатации. Задачей заявляемого изобретения является устранение перечисленных недостатков, а также снижение энергопотерь,металлоемкости,энергоемкости и упрощение ремонта и обслуживания при эксплуатации. Поставленная задача решается внедрением новой конструкции насоса. Конструкция насоса представляет собой видоизмененный,электрический,трехфазный,асинхронный двигатель. Насос отличается от электродвигателя тем, что ротор и статор насоса разделены корпусом. У ротора, заявляемого насоса, магниты и вал разделены пространством и связаны между собой радиальными плоскими перемычками,расположенными симметрично. Плоскости перемычек повернуты относительно оси вращения ротора и являются рабочим органом. Кроме того ротор расположен внутри корпуса. На фиг.1 и 2 показана конструкция насоса. Насос имеет корпус в 1- в виде отрезка трубы из немагнитного материала, с монтажными фланцами по 2 краям для присоединения к трубопроводу 3,ротор 4 с магнитным ободом 5 и лопастями 6 и валом 7, размещенным внутри корпуса 1 на подшипниковых опорах 8 и электрическую обмотку 9, смонтированную снаружи корпуса. Принцип работы насоса идентичен работе электродвигателя. При подаче напряжения на обмотку 9 электромагнитное поле вращает ротор,который в свою очередь лопастями 6 продвигает через себя перекачиваемую среду с одной стороны насоса в другую. При этом насосом является электродвигатель, а усиление на рабочие лопасти прилагаются с периферийной стороны внешнего края. Как видно на фиг.1 и 2 на изготовление насоса затрачивается меньше металла, чем в известных насосах, что снижает металлоемкость. Кроме того, при движении перекачиваемая среда движется прямолинейно, не меняя направления, и не теряет энергию движения, что в итоге уменьшает до минимума энергопотери. За счет того, что сила к рабочим поверхностям лопастей прикладывается с внешних краев магнитным ободом, а не с центра - валом, то энергии затрачивается значительно меньше, чем в стандартных насосах. Таким образом,энергоемкость снижается до низкого уровня. Также имея простую конструкцию из трех деталей, насос прост в изготовлении, обслуживании и ремонте. С учетом вышеперечисленных преимуществ конструкция заявляемого насоса является привлекательной для производителей и потребителей. ФОРМУЛА ИЗОБРЕТЕНИЯ Насос, содержащий корпус насоса, обмотку,ротор, отличающийся тем, что корпус насоса состоит из немагнитного материала, с монтажными фланцами по краям для присоединения к трубопроводу, при этом ротор состоит из магнитного обода, лопастей и вала, размещенных внутри корпуса на подшипниках опорах.
