Капельница

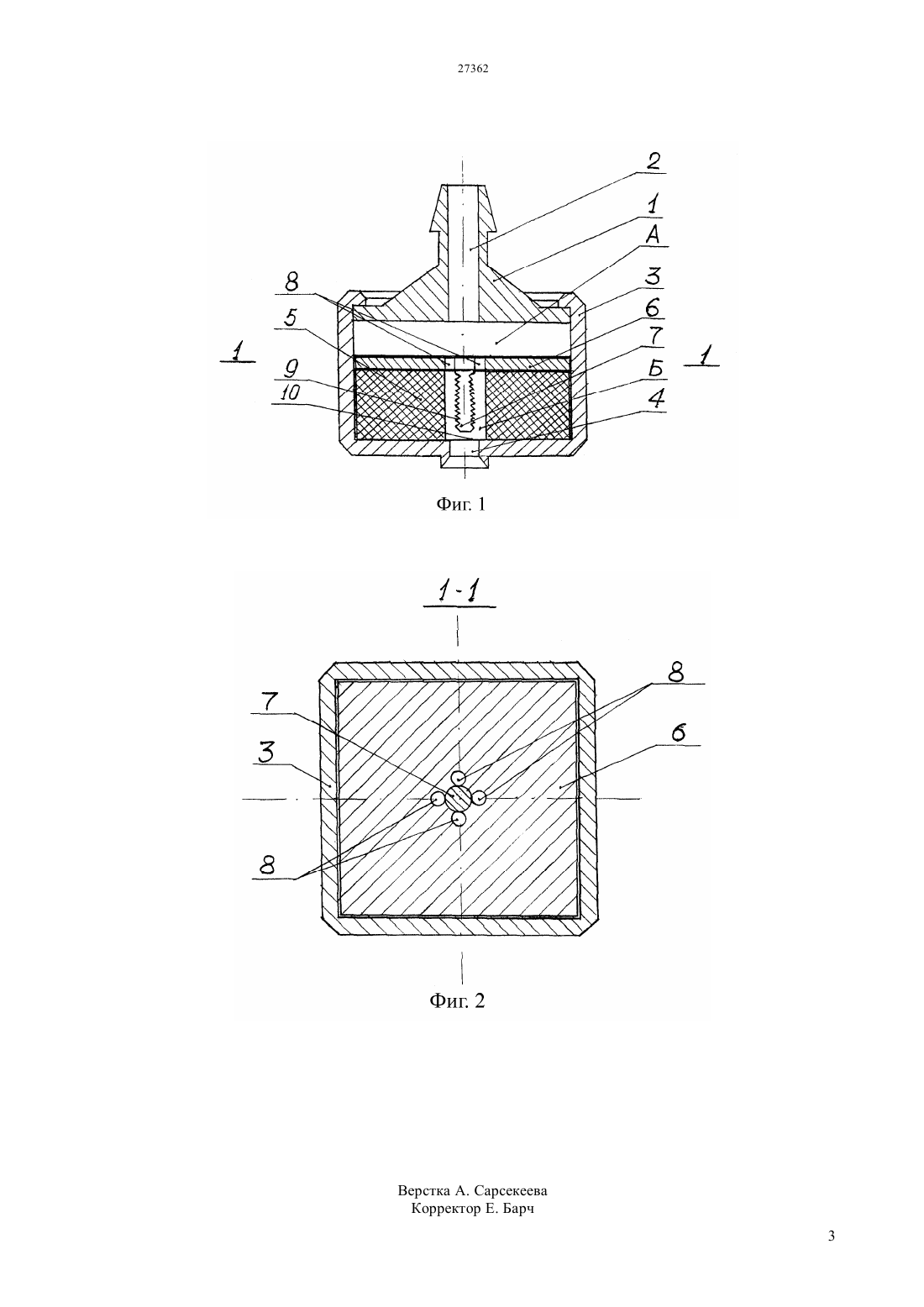

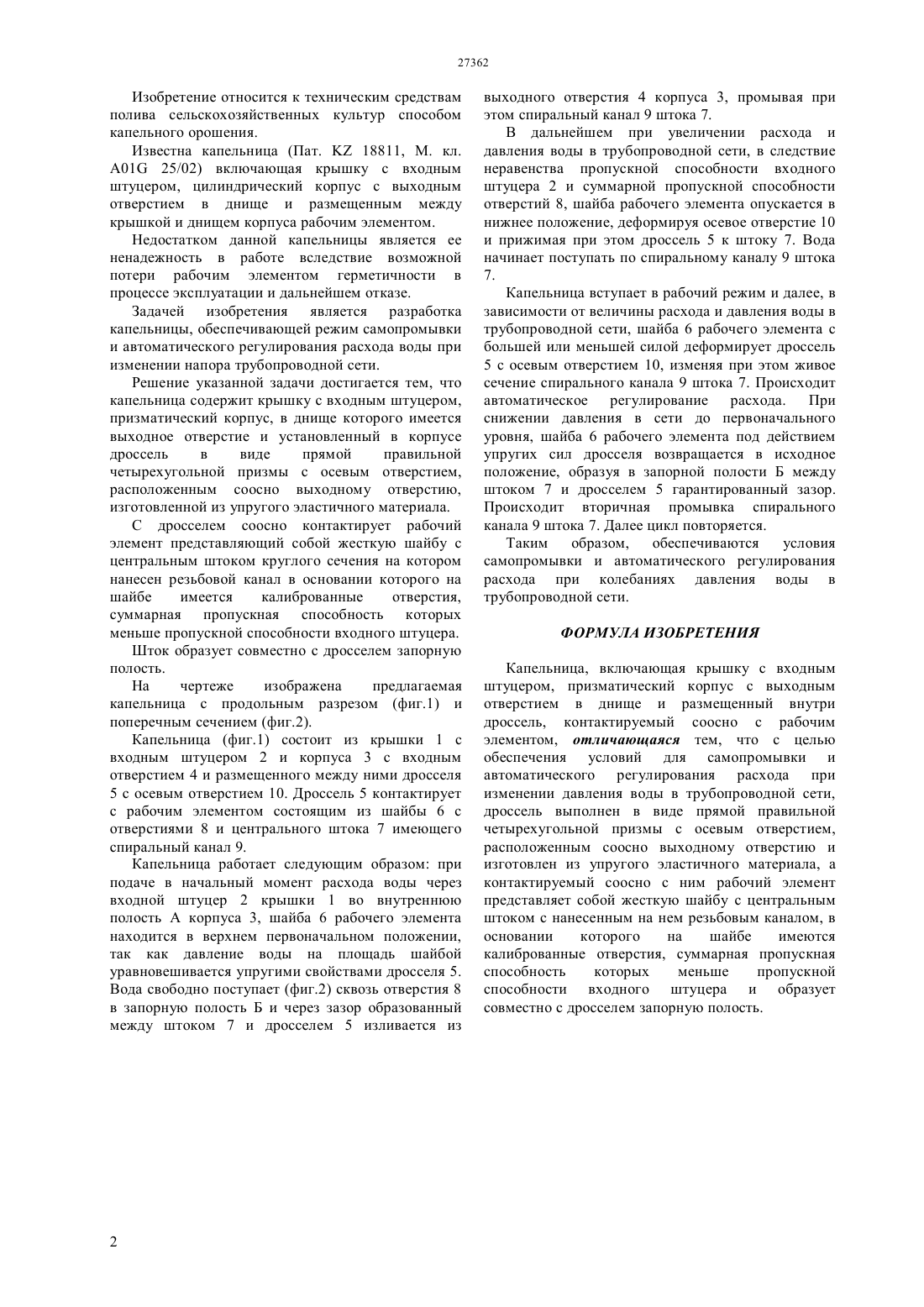

(51) 01 25/02 (2006.06) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ изменении давления воды трубопроводной сети в широком диапазоне. Капельница состоит из крышки 1 с входным штуцером 2, призматического корпуса 3 с выходным отверстием 4 в днище, дросселя 5 с осевым отверстием 10, из упругого материала,соосно контактирующего с рабочим элементом,состоящим из шайбы 6, с центральным штоком 7, с резьбовым каналом 9. Шток в контакте с дросселем образует запорную полость. При повышении давления в трубопроводной сети шайба рабочего элемента деформируя дроссель прикрывает спиральный канал штока, регулируя расход воды.(76) Бондарцев Александр Иванович Жуйко Виталий Дмитриевич Харламова Татьяна Алексеевна Дементьев Александр Игоревич Алимбеков Аскар Мамеджанович(57) Изобретение относится к техническим средствам полива сельскохозяйственных культур способом капельного орошения. Цель изобретения - повышение надежности работы капельницы путем улучшения автоматического регулирования расхода при Изобретение относится к техническим средствам полива сельскохозяйственных культур способом капельного орошения. Известна капельница (Пат.18811, М. кл. 01 25/02) включающая крышку с входным штуцером, цилиндрический корпус с выходным отверстием в днище и размещенным между крышкой и днищем корпуса рабочим элементом. Недостатком данной капельницы является ее ненадежность в работе вследствие возможной потери рабочим элементом герметичности в процессе эксплуатации и дальнейшем отказе. Задачей изобретения является разработка капельницы, обеспечивающей режим самопромывки и автоматического регулирования расхода воды при изменении напора трубопроводной сети. Решение указанной задачи достигается тем, что капельница содержит крышку с входным штуцером,призматический корпус, в днище которого имеется выходное отверстие и установленный в корпусе дроссель в виде прямой правильной четырехугольной призмы с осевым отверстием,расположенным соосно выходному отверстию,изготовленной из упругого эластичного материала. С дросселем соосно контактирует рабочий элемент представляющий собой жесткую шайбу с центральным штоком круглого сечения на котором нанесен резьбовой канал в основании которого на шайбе имеется калиброванные отверстия,суммарная пропускная способность которых меньше пропускной способности входного штуцера. Шток образует совместно с дросселем запорную полость. На чертеже изображена предлагаемая капельница с продольным разрезом (фиг.1) и поперечным сечением (фиг.2). Капельница (фиг.1) состоит из крышки 1 с входным штуцером 2 и корпуса 3 с входным отверстием 4 и размещенного между ними дросселя 5 с осевым отверстием 10. Дроссель 5 контактирует с рабочим элементом состоящим из шайбы 6 с отверстиями 8 и центрального штока 7 имеющего спиральный канал 9. Капельница работает следующим образом при подаче в начальный момент расхода воды через входной штуцер 2 крышки 1 во внутреннюю полость А корпуса 3, шайба 6 рабочего элемента находится в верхнем первоначальном положении,так как давление воды на площадь шайбой уравновешивается упругими свойствами дросселя 5. Вода свободно поступает (фиг.2) сквозь отверстия 8 в запорную полость Б и через зазор образованный между штоком 7 и дросселем 5 изливается из выходного отверстия 4 корпуса 3, промывая при этом спиральный канал 9 штока 7. В дальнейшем при увеличении расхода и давления воды в трубопроводной сети, в следствие неравенства пропускной способности входного штуцера 2 и суммарной пропускной способности отверстий 8, шайба рабочего элемента опускается в нижнее положение, деформируя осевое отверстие 10 и прижимая при этом дроссель 5 к штоку 7. Вода начинает поступать по спиральному каналу 9 штока 7. Капельница вступает в рабочий режим и далее, в зависимости от величины расхода и давления воды в трубопроводной сети, шайба 6 рабочего элемента с большей или меньшей силой деформирует дроссель 5 с осевым отверстием 10, изменяя при этом живое сечение спирального канала 9 штока 7. Происходит автоматическое регулирование расхода. При снижении давления в сети до первоначального уровня, шайба 6 рабочего элемента под действием упругих сил дросселя возвращается в исходное положение, образуя в запорной полости Б между штоком 7 и дросселем 5 гарантированный зазор. Происходит вторичная промывка спирального канала 9 штока 7. Далее цикл повторяется. Таким образом, обеспечиваются условия самопромывки и автоматического регулирования расхода при колебаниях давления воды в трубопроводной сети. ФОРМУЛА ИЗОБРЕТЕНИЯ Капельница, включающая крышку с входным штуцером, призматический корпус с выходным отверстием в днище и размещенный внутри дроссель, контактируемый соосно с рабочим элементом, отличающаяся тем, что с целью обеспечения условий для самопромывки и автоматического регулирования расхода при изменении давления воды в трубопроводной сети,дроссель выполнен в виде прямой правильной четырехугольной призмы с осевым отверстием,расположенным соосно выходному отверстию и изготовлен из упругого эластичного материала, а контактируемый соосно с ним рабочий элемент представляет собой жесткую шайбу с центральным штоком с нанесенным на нем резьбовым каналом, в основании которого на шайбе имеются калиброванные отверстия, суммарная пропускная способность которых меньше пропускной способности входного штуцера и образует совместно с дросселем запорную полость.
