Метатель сыпучих материалов

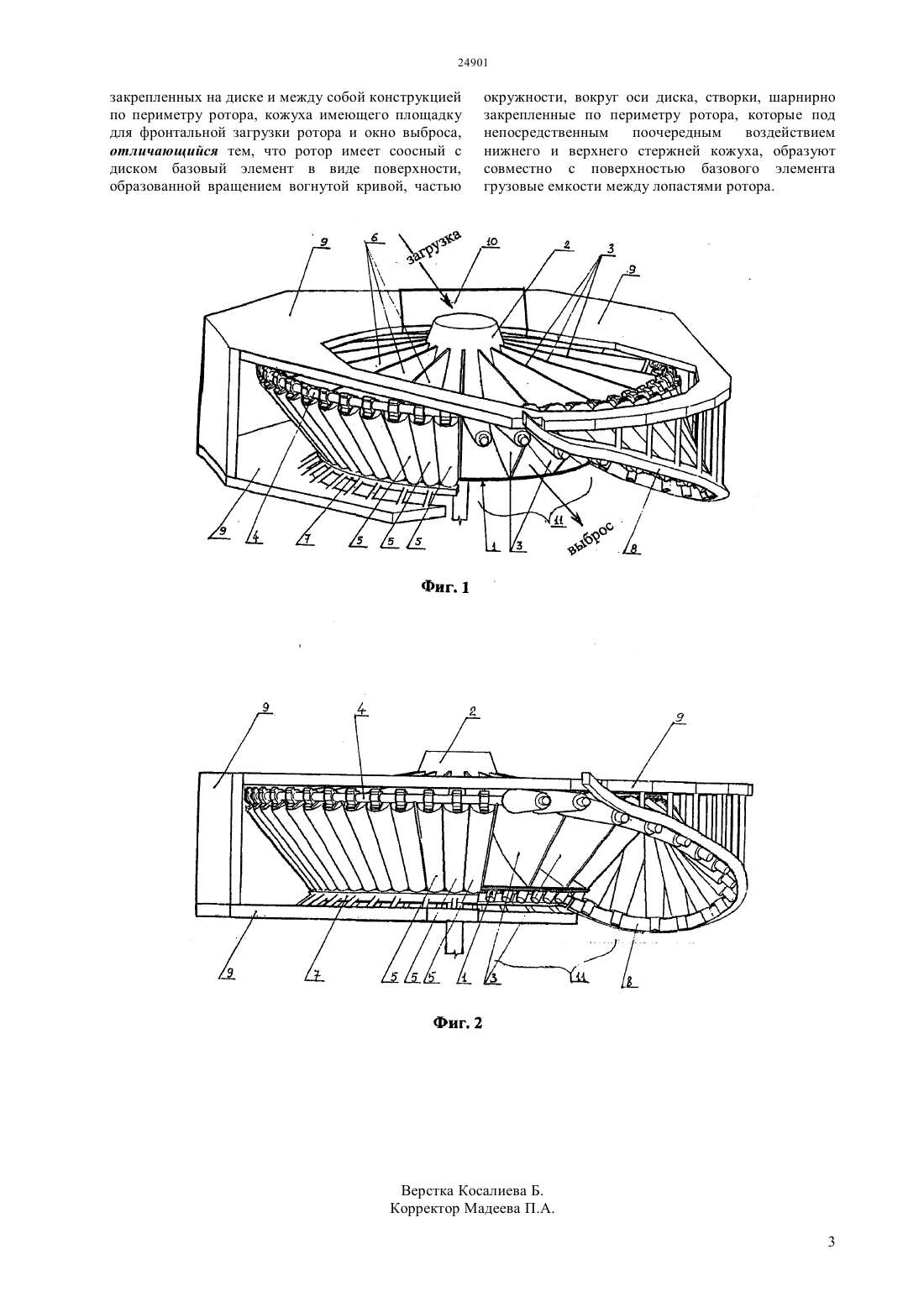

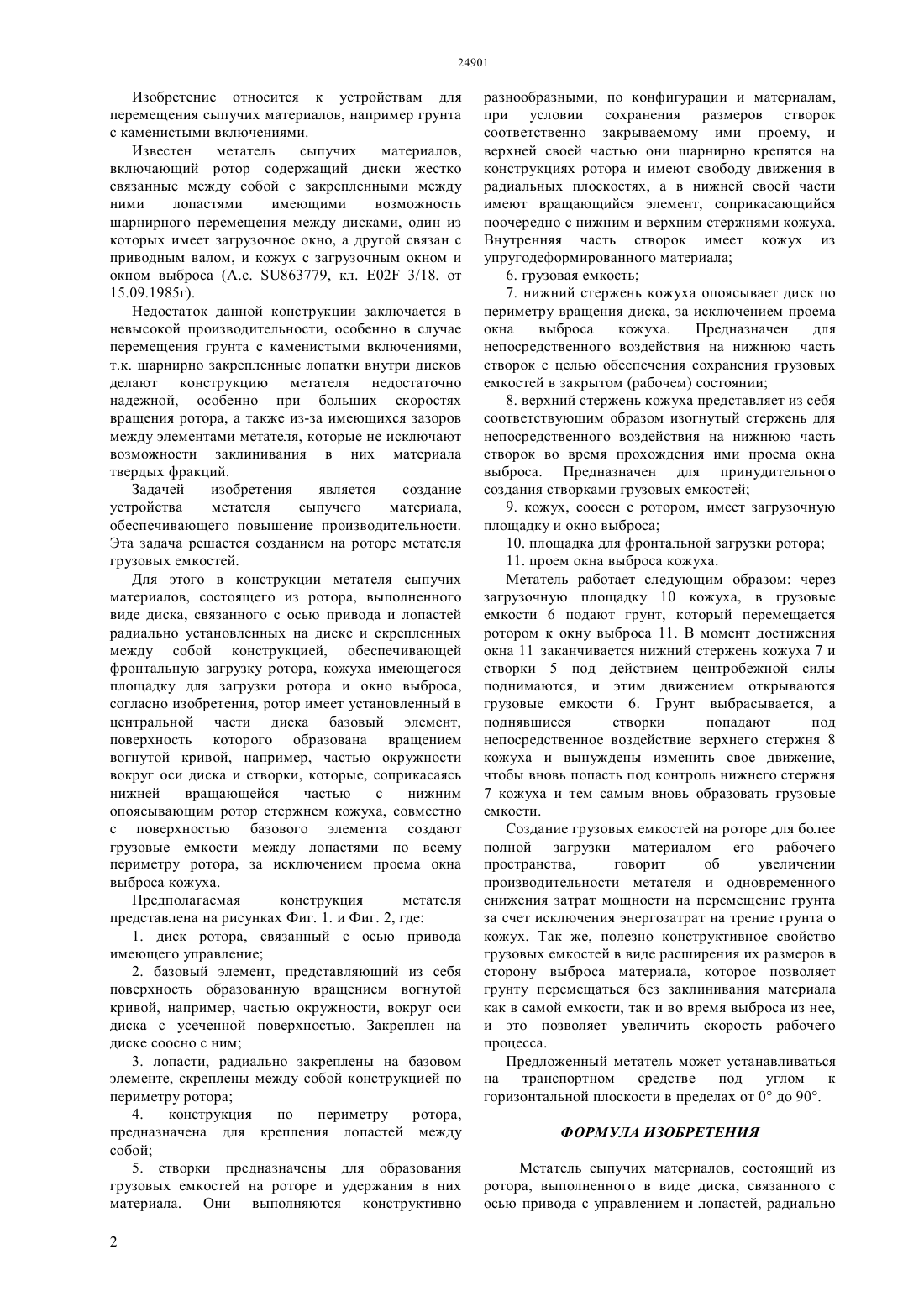

(51) 02 7/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ по периметру ротора, кожуха имеющего площадку для фронтальной загрузки ротора и окно выброса. Ротор имеет соосный с диском базовый элемент в виде поверхности, образованной вращением вогнутой кривой, например, частью окружности,вокруг оси диска, створки, шарнирно закрепленные по периметру ротора,которые под непосредственным поочередным воздействием нижнего и верхнего стержней кожуха, образуют совместно с поверхностью базового элемента грузовые емкости между лопастями ротора. Новая конструкция обеспечивает повышение производительности.(57) Изобретение относится к устройствам для перемещения сыпучих материалов, например грунта с каменистыми включениями. Метатель сыпучих материалов, состоит из ротора, выполненного в виде диска, связанного с осью привода с управлением и лопастей, радиально закрепленных на диске и между собой конструкцией Изобретение относится к устройствам для перемещения сыпучих материалов, например грунта с каменистыми включениями. Известен метатель сыпучих материалов,включающий ротор содержащий диски жестко связанные между собой с закрепленными между ними лопастями имеющими возможность шарнирного перемещения между дисками, один из которых имеет загрузочное окно, а другой связан с приводным валом, и кожух с загрузочным окном и окном выброса (А 863779, кл. 02 3/18. от 15.09.1985 г). Недостаток данной конструкции заключается в невысокой производительности, особенно в случае перемещения грунта с каменистыми включениями,т.к. шарнирно закрепленные лопатки внутри дисков делают конструкцию метателя недостаточно надежной, особенно при больших скоростях вращения ротора, а также из-за имеющихся зазоров между элементами метателя, которые не исключают возможности заклинивания в них материала твердых фракций. Задачей изобретения является создание устройства метателя сыпучего материала,обеспечивающего повышение производительности. Эта задача решается созданием на роторе метателя грузовых емкостей. Для этого в конструкции метателя сыпучих материалов, состоящего из ротора, выполненного виде диска, связанного с осью привода и лопастей радиально установленных на диске и скрепленных между собой конструкцией, обеспечивающей фронтальную загрузку ротора, кожуха имеющегося площадку для загрузки ротора и окно выброса,согласно изобретения, ротор имеет установленный в центральной части диска базовый элемент,поверхность которого образована вращением вогнутой кривой, например, частью окружности вокруг оси диска и створки, которые, соприкасаясь нижней вращающейся частью с нижним опоясывающим ротор стержнем кожуха, совместно с поверхностью базового элемента создают грузовые емкости между лопастями по всему периметру ротора, за исключением проема окна выброса кожуха. Предполагаемая конструкция метателя представлена на рисунках Фиг. 1. и Фиг. 2, где 1. диск ротора, связанный с осью привода имеющего управление 2. базовый элемент, представляющий из себя поверхность образованную вращением вогнутой кривой, например, частью окружности, вокруг оси диска с усеченной поверхностью. Закреплен на диске соосно с ним 3. лопасти, радиально закреплены на базовом элементе, скреплены между собой конструкцией по периметру ротора 4. конструкция по периметру ротора,предназначена для крепления лопастей между собой 5. створки предназначены для образования грузовых емкостей на роторе и удержания в них материала. Они выполняются конструктивно 2 разнообразными, по конфигурации и материалам,при условии сохранения размеров створок соответственно закрываемому ими проему, и верхней своей частью они шарнирно крепятся на конструкциях ротора и имеют свободу движения в радиальных плоскостях, а в нижней своей части имеют вращающийся элемент, соприкасающийся поочередно с нижним и верхним стержнями кожуха. Внутренняя часть створок имеет кожух из упругодеформированного материала 6. грузовая емкость 7. нижний стержень кожуха опоясывает диск по периметру вращения диска, за исключением проема окна выброса кожуха. Предназначен для непосредственного воздействия на нижнюю часть створок с целью обеспечения сохранения грузовых емкостей в закрытом (рабочем) состоянии 8. верхний стержень кожуха представляет из себя соответствующим образом изогнутый стержень для непосредственного воздействия на нижнюю часть створок во время прохождения ими проема окна выброса. Предназначен для принудительного создания створками грузовых емкостей 9. кожух, соосен с ротором, имеет загрузочную площадку и окно выброса 10. площадка для фронтальной загрузки ротора 11. проем окна выброса кожуха. Метатель работает следующим образом через загрузочную площадку 10 кожуха, в грузовые емкости 6 подают грунт, который перемещается ротором к окну выброса 11. В момент достижения окна 11 заканчивается нижний стержень кожуха 7 и створки 5 под действием центробежной силы поднимаются, и этим движением открываются грузовые емкости 6. Грунт выбрасывается, а поднявшиеся створки попадают под непосредственное воздействие верхнего стержня 8 кожуха и вынуждены изменить свое движение,чтобы вновь попасть под контроль нижнего стержня 7 кожуха и тем самым вновь образовать грузовые емкости. Создание грузовых емкостей на роторе для более полной загрузки материалом его рабочего пространства,говорит об увеличении производительности метателя и одновременного снижения затрат мощности на перемещение грунта за счет исключения энергозатрат на трение грунта о кожух. Так же, полезно конструктивное свойство грузовых емкостей в виде расширения их размеров в сторону выброса материала, которое позволяет грунту перемещаться без заклинивания материала как в самой емкости, так и во время выброса из нее,и это позволяет увеличить скорость рабочего процесса. Предложенный метатель может устанавливаться на транспортном средстве под углом к горизонтальной плоскости в пределах от 0 до 90. ФОРМУЛА ИЗОБРЕТЕНИЯ Метатель сыпучих материалов, состоящий из ротора, выполненного в виде диска, связанного с осью привода с управлением и лопастей, радиально закрепленных на диске и между собой конструкцией по периметру ротора, кожуха имеющего площадку для фронтальной загрузки ротора и окно выброса,отличающийся тем, что ротор имеет соосный с диском базовый элемент в виде поверхности,образованной вращением вогнутой кривой, частью окружности, вокруг оси диска, створки, шарнирно закрепленные по периметру ротора, которые под непосредственным поочередным воздействием нижнего и верхнего стержней кожуха, образуют совместно с поверхностью базового элемента грузовые емкости между лопастями ротора.
