Гидроциклон

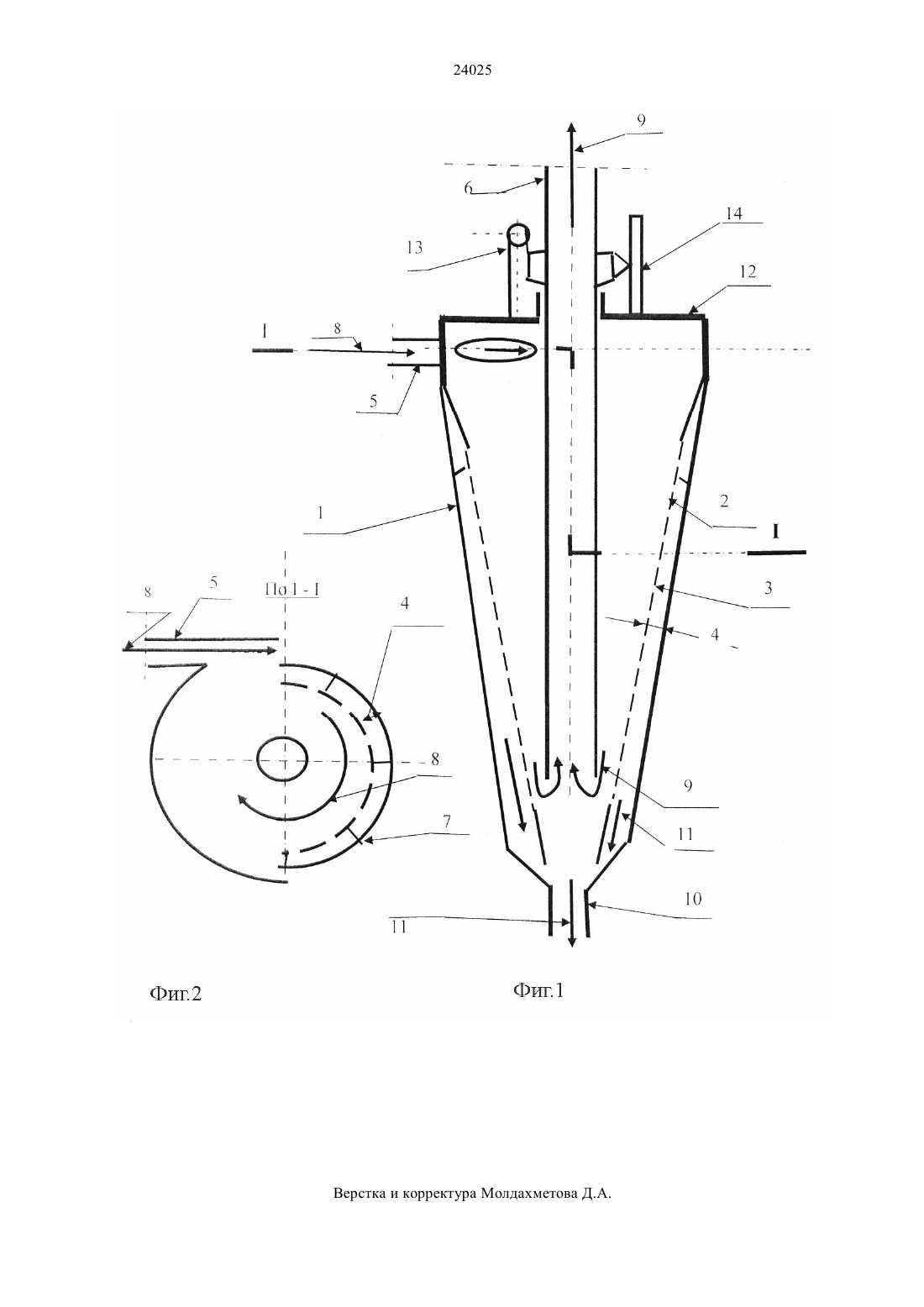

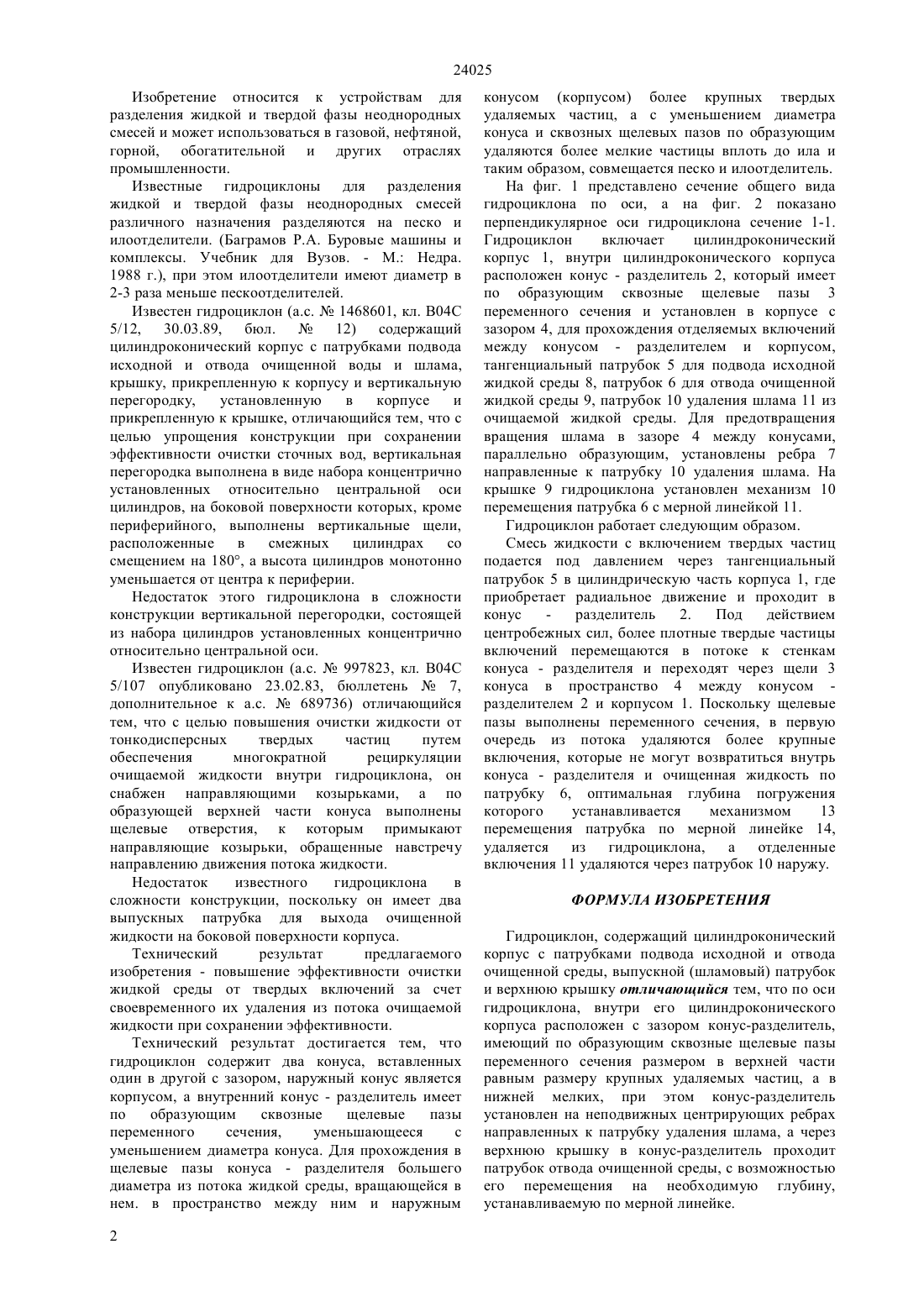

(51) 04 5/12 (2010.01) 04 5/107 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Гидроциклон включает цилиндроконический корпус, внутри которого, расположен конус разделитель, имеющий по образующим конуса сквозные щелевые пазы переменного сечения,установленный с зазором для прохождения отделяемых включений между корпусом и конусомразделителем и ребрами для предотвращения радиального движения жидкой среды в зазоре,патрубок подвода исходной жидкой среды и патрубок удаления шлама из очищаемой жидкости. По оси гидроциклона, с возможностью осевого перемещения через верхнюю крышку, проходит патрубок отвода очищенной жидкости, глубина погружения которого внутрь гидроциклона регулируется с помощью мерной линейки.(72) Брагин Александр Георгиевич Брагин Максим Александрович Соловьев Анатолий Ильич(73) Товарищество с ограниченной ответственностью КРАНЭНЕРГО ЛТД 24025 Изобретение относится к устройствам для разделения жидкой и твердой фазы неоднородных смесей и может использоваться в газовой, нефтяной,горной, обогатительной и других отраслях промышленности. Известные гидроциклоны для разделения жидкой и твердой фазы неоднородных смесей различного назначения разделяются на песко и илоотделители. (Баграмов Р.А. Буровые машины и комплексы. Учебник для Вузов. - М. Недра. 1988 г.), при этом илоотделители имеют диаметр в 2-3 раза меньше пескоотделителей. Известен гидроциклон (а.с.1468601, кл. В 04 С 5/12, 30.03.89, бюл.12) содержащий цилиндроконический корпус с патрубками подвода исходной и отвода очищенной воды и шлама,крышку, прикрепленную к корпусу и вертикальную перегородку,установленную в корпусе и прикрепленную к крышке, отличающийся тем, что с целью упрощения конструкции при сохранении эффективности очистки сточных вод, вертикальная перегородка выполнена в виде набора концентрично установленных относительно центральной оси цилиндров, на боковой поверхности которых, кроме периферийного, выполнены вертикальные щели,расположенные в смежных цилиндрах со смещением на 180, а высота цилиндров монотонно уменьшается от центра к периферии. Недостаток этого гидроциклона в сложности конструкции вертикальной перегородки, состоящей из набора цилиндров установленных концентрично относительно центральной оси. Известен гидроциклон (а.с.997823, кл. В 04 С 5/107 опубликовано 23.02.83, бюллетень 7,дополнительное к а.с.689736) отличающийся тем, что с целью повышения очистки жидкости от тонкодисперсных твердых частиц путем обеспечения многократной рециркуляции очищаемой жидкости внутри гидроциклона, он снабжен направляющими козырьками, а по образующей верхней части конуса выполнены щелевые отверстия, к которым примыкают направляющие козырьки, обращенные навстречу направлению движения потока жидкости. Недостаток известного гидроциклона в сложности конструкции, поскольку он имеет два выпускных патрубка для выхода очищенной жидкости на боковой поверхности корпуса. Технический результат предлагаемого изобретения - повышение эффективности очистки жидкой среды от твердых включений за счет своевременного их удаления из потока очищаемой жидкости при сохранении эффективности. Технический результат достигается тем, что гидроциклон содержит два конуса, вставленных один в другой с зазором, наружный конус является корпусом, а внутренний конус - разделитель имеет по образующим сквозные щелевые пазы переменного сечения,уменьшающееся с уменьшением диаметра конуса. Для прохождения в щелевые пазы конуса - разделителя большего диаметра из потока жидкой среды, вращающейся в нем. в пространство между ним и наружным 2 конусом (корпусом) более крупных твердых удаляемых частиц, а с уменьшением диаметра конуса и сквозных щелевых пазов по образующим удаляются более мелкие частицы вплоть до ила и таким образом, совмещается песко и илоотделитель. На фиг. 1 представлено сечение общего вида гидроциклона по оси, а на фиг. 2 показано перпендикулярное оси гидроциклона сечение 1-1. Гидроциклон включает цилиндроконический корпус 1, внутри цилиндроконического корпуса расположен конус - разделитель 2, который имеет по образующим сквозные щелевые пазы 3 переменного сечения и установлен в корпусе с зазором 4, для прохождения отделяемых включений между конусом - разделителем и корпусом,тангенциальный патрубок 5 для подвода исходной жидкой среды 8, патрубок 6 для отвода очищенной жидкой среды 9, патрубок 10 удаления шлама 11 из очищаемой жидкой среды. Для предотвращения вращения шлама в зазоре 4 между конусами,параллельно образующим, установлены ребра 7 направленные к патрубку 10 удаления шлама. На крышке 9 гидроциклона установлен механизм 10 перемещения патрубка 6 с мерной линейкой 11. Гидроциклон работает следующим образом. Смесь жидкости с включением твердых частиц подается под давлением через тангенциальный патрубок 5 в цилиндрическую часть корпуса 1, где приобретает радиальное движение и проходит в конус разделитель 2. Под действием центробежных сил, более плотные твердые частицы включений перемещаются в потоке к стенкам конуса - разделителя и переходят через щели 3 конуса в пространство 4 между конусом разделителем 2 и корпусом 1. Поскольку щелевые пазы выполнены переменного сечения, в первую очередь из потока удаляются более крупные включения, которые не могут возвратиться внутрь конуса - разделителя и очищенная жидкость по патрубку 6, оптимальная глубинапогружения которого устанавливается механизмом 13 перемещения патрубка по мерной линейке 14,удаляется из гидроциклона, а отделенные включения 11 удаляются через патрубок 10 наружу. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидроциклон, содержащий цилиндроконический корпус с патрубками подвода исходной и отвода очищенной среды, выпускной (шламовый) патрубок и верхнюю крышку отличающийся тем, что по оси гидроциклона, внутри его цилиндроконического корпуса расположен с зазором конус-разделитель,имеющий по образующим сквозные щелевые пазы переменного сечения размером в верхней части равным размеру крупных удаляемых частиц, а в нижней мелких, при этом конус-разделитель установлен на неподвижных центрирующих ребрах направленных к патрубку удаления шлама, а через верхнюю крышку в конус-разделитель проходит патрубок отвода очищенной среды, с возможностью его перемещения на необходимую глубину,устанавливаемую по мерной линейке.
