Тренажер для отработки ударов

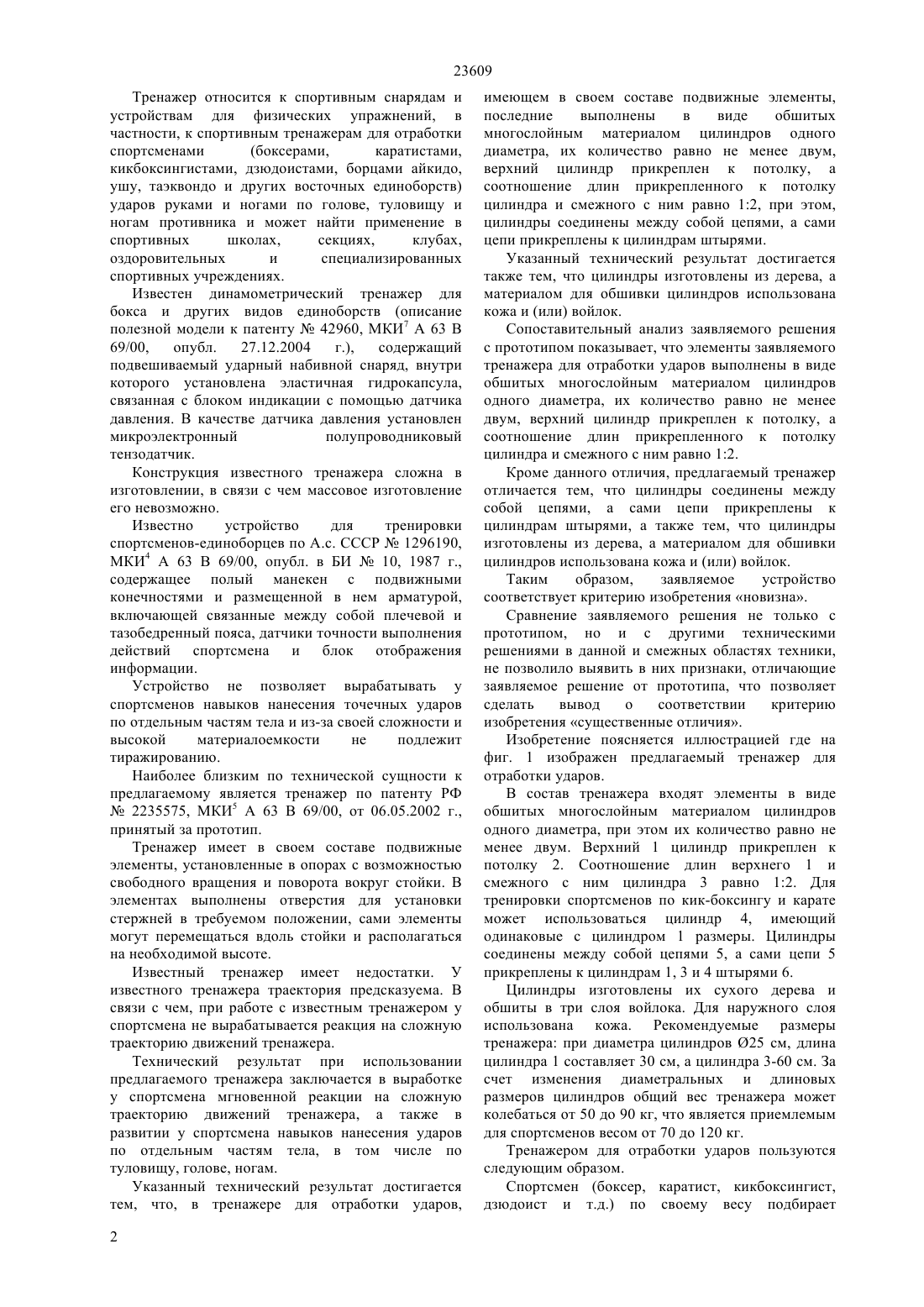

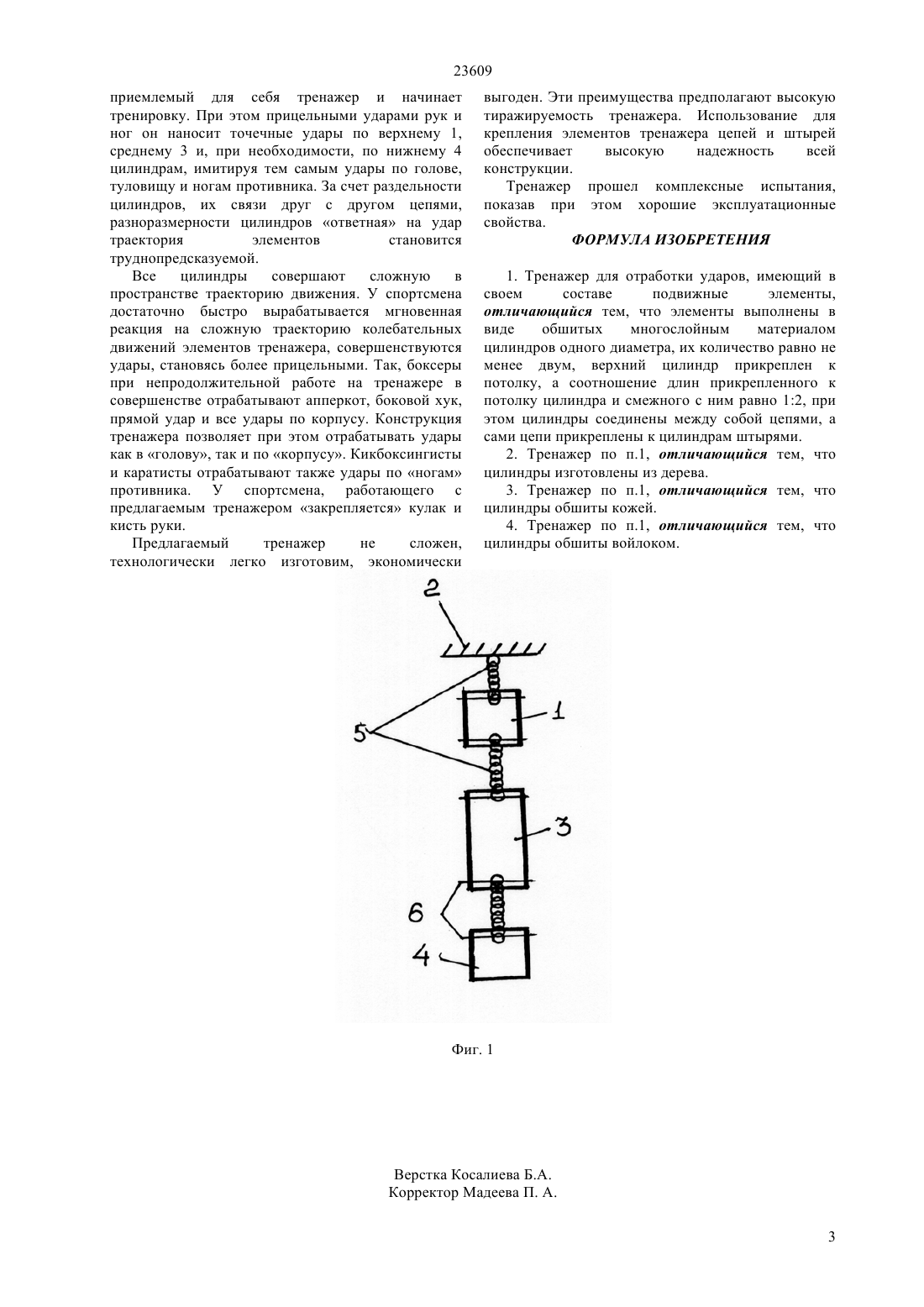

(51) 63 69/22 (2010.01) 63 69/34 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ 2007/0841.1 18.06.2007 15.12.2010, бюл.12 Иванов Сергей Николаевич 6244993 В 1, 12.06.20016461281 В 2, 24.01.20022235575 С 2, 27.11.20036726605 В 2, 15.01.200454725 А, 15.03.200351001 А, 15.11.20022419301 А 1, 26.04.2006(54) ТРЕНАЖЕР ДЛЯ ОТРАБОТКИ УДАРОВ(57) Тренажер относится к спортивным снарядам и устройствам для физических упражнений, в частности, к спортивным тренажерам для отработки спортсменами (боксерами, каратистами) ударов руками и ногами по голове, туловищу и ногам противника и может найти применение в спортивных школах,секциях,клубах,оздоровительных и специализированных спортивных учреждениях. Технический результат при использовании предлагаемого тренажера заключается в выработке у спортсмена мгновенной реакции на сложную траекторию движений тренажера, а также в развитии у спортсмена навыков нанесения ударов по отдельным частям тела, в том числе по туловищу, голове, ногам. Элементы тренажера выполнены в виде обшитых многослойным материалом цилиндров одного диаметра, их количество равно не менее двум,верхний цилиндр прикреплен к потолку, а соотношение длин прикрепленного к потолку цилиндра и смежного с ним равно 12. 23609 Тренажер относится к спортивным снарядам и устройствам для физических упражнений, в частности, к спортивным тренажерам для отработки спортсменами(боксерами,каратистами,кикбоксингистами, дзюдоистами, борцами айкидо,ушу, таэквондо и других восточных единоборств) ударов руками и ногами по голове, туловищу и ногам противника и может найти применение в спортивных школах,секциях,клубах,оздоровительных и специализированных спортивных учреждениях. Известен динамометрический тренажер для бокса и других видов единоборств (описание полезной модели к патенту 42960, МКИ 7 А 63 В 69/00,опубл. 27.12.2004 г.),содержащий подвешиваемый ударный набивной снаряд, внутри которого установлена эластичная гидрокапсула,связанная с блоком индикации с помощью датчика давления. В качестве датчика давления установлен микроэлектронный полупроводниковый тензодатчик. Конструкция известного тренажера сложна в изготовлении, в связи с чем массовое изготовление его невозможно. Известно устройство для тренировки спортсменов-единоборцев по А.с. СССР 1296190,МКИ 4 А 63 В 69/00, опубл. в БИ 10, 1987 г.,содержащее полый манекен с подвижными конечностями и размещенной в нем арматурой,включающей связанные между собой плечевой и тазобедренный пояса, датчики точности выполнения действий спортсмена и блок отображения информации. Устройство не позволяет вырабатывать у спортсменов навыков нанесения точечных ударов по отдельным частям тела и из-за своей сложности и высокой материалоемкости не подлежит тиражированию. Наиболее близким по технической сущности к предлагаемому является тренажер по патенту РФ 2235575, МКИ 5 А 63 В 69/00, от 06.05.2002 г.,принятый за прототип. Тренажер имеет в своем составе подвижные элементы, установленные в опорах с возможностью свободного вращения и поворота вокруг стойки. В элементах выполнены отверстия для установки стержней в требуемом положении, сами элементы могут перемещаться вдоль стойки и располагаться на необходимой высоте. Известный тренажер имеет недостатки. У известного тренажера траектория предсказуема. В связи с чем, при работе с известным тренажером у спортсмена не вырабатывается реакция на сложную траекторию движений тренажера. Технический результат при использовании предлагаемого тренажера заключается в выработке у спортсмена мгновенной реакции на сложную траекторию движений тренажера, а также в развитии у спортсмена навыков нанесения ударов по отдельным частям тела, в том числе по туловищу, голове, ногам. Указанный технический результат достигается тем, что, в тренажере для отработки ударов,2 имеющем в своем составе подвижные элементы,последние выполнены в виде обшитых многослойным материалом цилиндров одного диаметра, их количество равно не менее двум,верхний цилиндр прикреплен к потолку, а соотношение длин прикрепленного к потолку цилиндра и смежного с ним равно 12, при этом,цилиндры соединены между собой цепями, а сами цепи прикреплены к цилиндрам штырями. Указанный технический результат достигается также тем, что цилиндры изготовлены из дерева, а материалом для обшивки цилиндров использована кожа и (или) войлок. Сопоставительный анализ заявляемого решения с прототипом показывает, что элементы заявляемого тренажера для отработки ударов выполнены в виде обшитых многослойным материалом цилиндров одного диаметра, их количество равно не менее двум, верхний цилиндр прикреплен к потолку, а соотношение длин прикрепленного к потолку цилиндра и смежного с ним равно 12. Кроме данного отличия, предлагаемый тренажер отличается тем, что цилиндры соединены между собой цепями, а сами цепи прикреплены к цилиндрам штырями, а также тем, что цилиндры изготовлены из дерева, а материалом для обшивки цилиндров использована кожа и (или) войлок. Таким образом,заявляемое устройство соответствует критерию изобретения новизна. Сравнение заявляемого решения не только с прототипом, но и с другими техническими решениями в данной и смежных областях техники,не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию изобретения существенные отличия. Изобретение поясняется иллюстрацией где на фиг. 1 изображен предлагаемый тренажер для отработки ударов. В состав тренажера входят элементы в виде обшитых многослойным материалом цилиндров одного диаметра, при этом их количество равно не менее двум. Верхний 1 цилиндр прикреплен к потолку 2. Соотношение длин верхнего 1 и смежного с ним цилиндра 3 равно 12. Для тренировки спортсменов по кик-боксингу и карате может использоваться цилиндр 4, имеющий одинаковые с цилиндром 1 размеры. Цилиндры соединены между собой цепями 5, а сами цепи 5 прикреплены к цилиндрам 1, 3 и 4 штырями 6. Цилиндры изготовлены их сухого дерева и обшиты в три слоя войлока. Для наружного слоя использована кожа. Рекомендуемые размеры тренажера при диаметра цилиндров 25 см, длина цилиндра 1 составляет 30 см, а цилиндра 3-60 см. За счет изменения диаметральных и длиновых размеров цилиндров общий вес тренажера может колебаться от 50 до 90 кг, что является приемлемым для спортсменов весом от 70 до 120 кг. Тренажером для отработки ударов пользуются следующим образом. Спортсмен (боксер, каратист, кикбоксингист,дзюдоист и т.д.) по своему весу подбирает 23609 приемлемый для себя тренажер и начинает тренировку. При этом прицельными ударами рук и ног он наносит точечные удары по верхнему 1,среднему 3 и, при необходимости, по нижнему 4 цилиндрам, имитируя тем самым удары по голове,туловищу и ногам противника. За счет раздельности цилиндров, их связи друг с другом цепями,разноразмерности цилиндров ответная на удар траектория элементов становится труднопредсказуемой. Все цилиндры совершают сложную в пространстве траекторию движения. У спортсмена достаточно быстро вырабатывается мгновенная реакция на сложную траекторию колебательных движений элементов тренажера, совершенствуются удары, становясь более прицельными. Так, боксеры при непродолжительной работе на тренажере в совершенстве отрабатывают апперкот, боковой хук,прямой удар и все удары по корпусу. Конструкция тренажера позволяет при этом отрабатывать удары как в голову, так и по корпусу. Кикбоксингисты и каратисты отрабатывают также удары по ногам противника. У спортсмена, работающего с предлагаемым тренажером закрепляется кулак и кисть руки. Предлагаемый тренажер не сложен,технологически легко изготовим, экономически выгоден. Эти преимущества предполагают высокую тиражируемость тренажера. Использование для крепления элементов тренажера цепей и штырей обеспечивает высокую надежность всей конструкции. Тренажер прошел комплексные испытания,показав при этом хорошие эксплуатационные свойства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Тренажер для отработки ударов, имеющий в своем составе подвижные элементы,отличающийся тем, что элементы выполнены в виде обшитых многослойным материалом цилиндров одного диаметра, их количество равно не менее двум, верхний цилиндр прикреплен к потолку, а соотношение длин прикрепленного к потолку цилиндра и смежного с ним равно 12, при этом цилиндры соединены между собой цепями, а сами цепи прикреплены к цилиндрам штырями. 2. Тренажер по п.1, отличающийся тем, что цилиндры изготовлены из дерева. 3. Тренажер по п.1, отличающийся тем, что цилиндры обшиты кожей. 4. Тренажер по п.1, отличающийся тем, что цилиндры обшиты войлоком.
