Электролизер

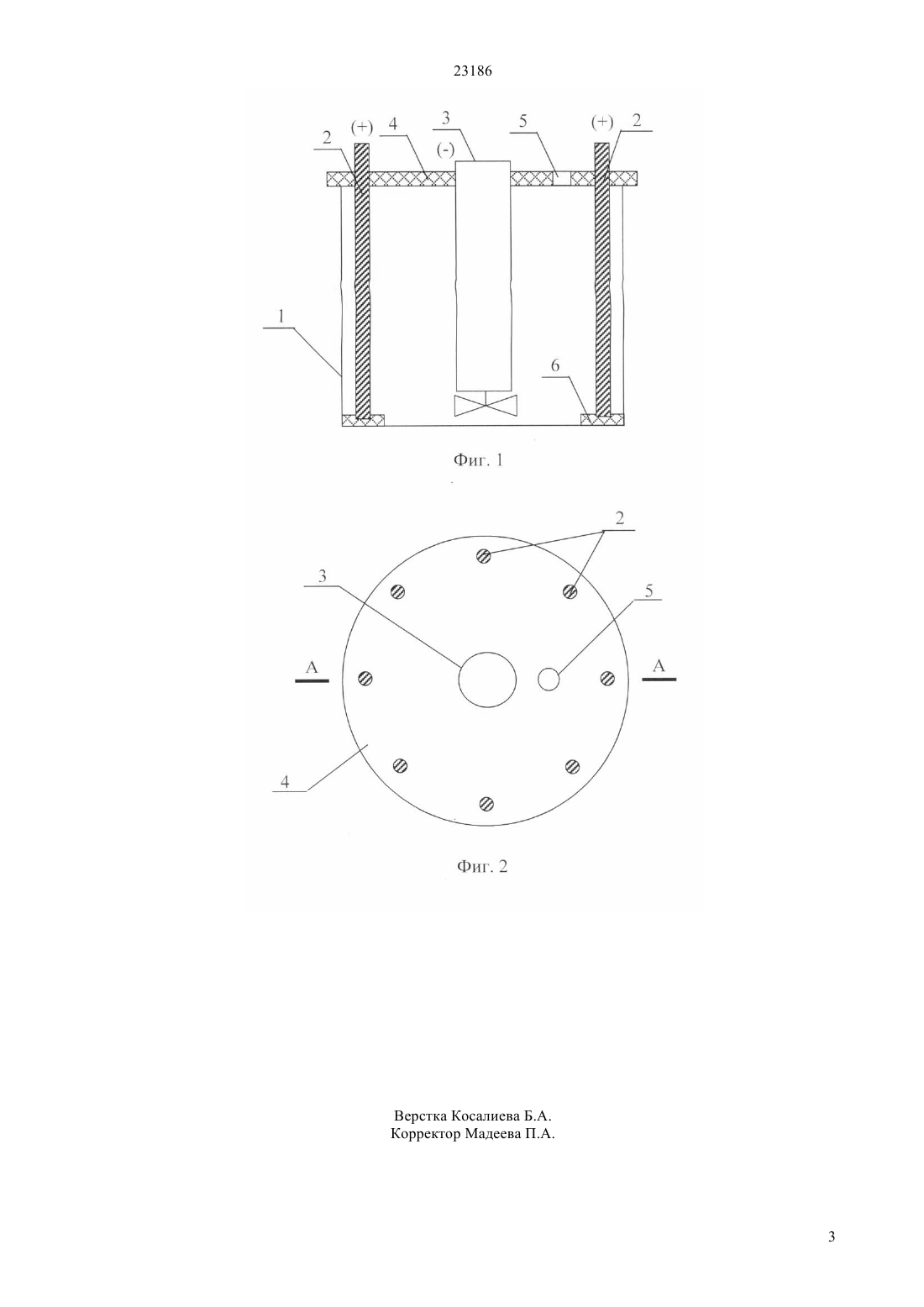

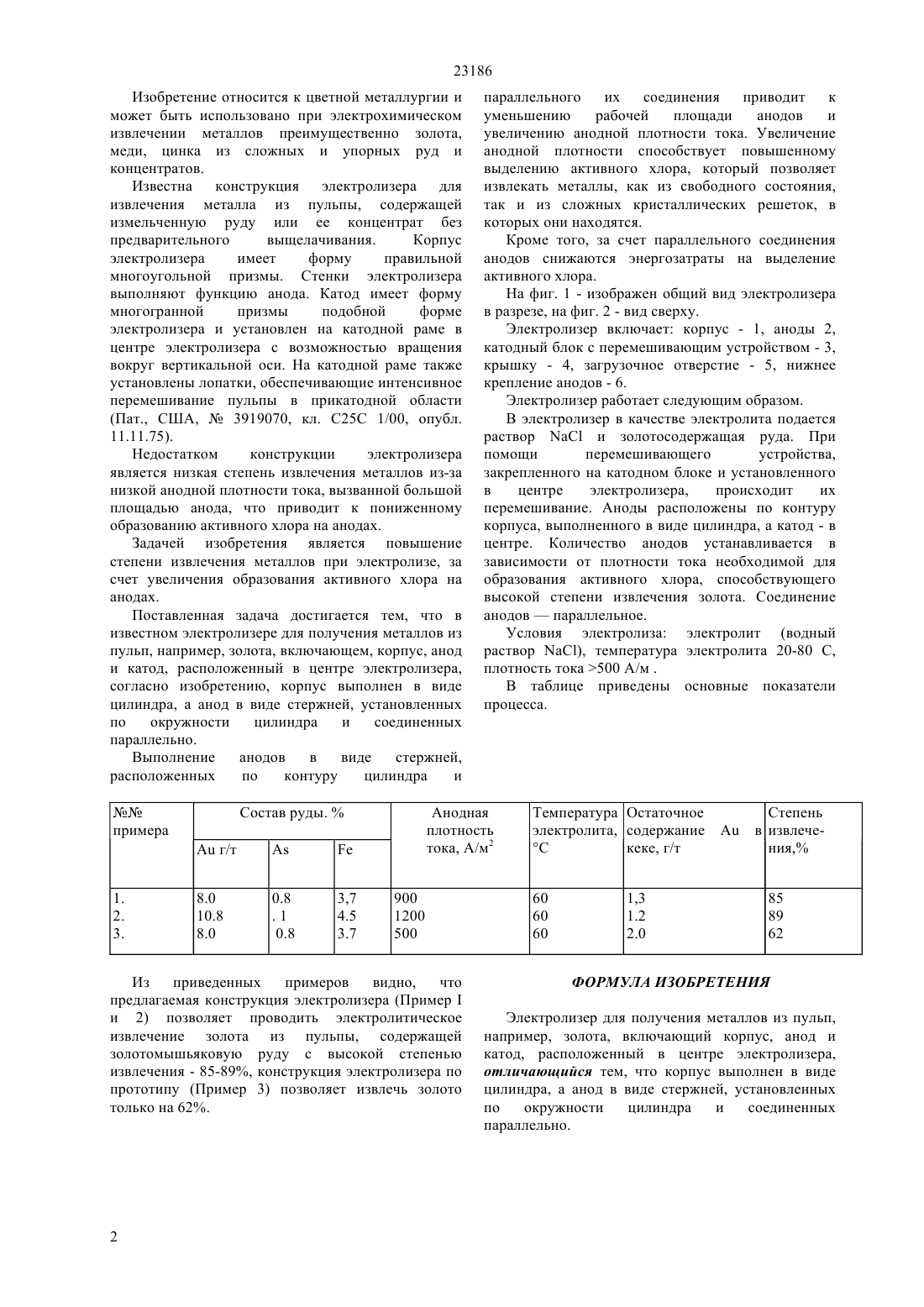

(2009.01), 01 7/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ извлечении металлов преимущественно золота,меди, цинка из сложных и упорных руд и концентратов. Задачей изобретения является повышение степени извлечения металлов при электролизе, за счет увеличения образования активного хлора на анодах. Для этого в известный электролизер для получения металлов из пульп, например, золота,включающий, корпус, анод и катод, расположенный в центре электролизера, при этом корпус выполнен в виде цилиндра, а анод в виде стержней,установленных по окружности цилиндра и соединенных параллельно. Использование этого технического решения позволяет на 20-25 повысить степень извлечения металлов, например золота, при электрохимическом его извлечении из пульпы.(72) Куимов Денис Владимирович Парунин Сергей Вячеславович Григорьев Виктор Дмитриевич Парунин Максим Вячеславович(73) Дочернее Государственное предприятие на праве хозяйственного ведения Восточный научноисследовательский горно-металлургический институт цветных металлов Республиканского Государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(57) Изобретение относится к цветной металлургии и может быть использовано при электрохимическом 23186 Изобретение относится к цветной металлургии и может быть использовано при электрохимическом извлечении металлов преимущественно золота,меди, цинка из сложных и упорных руд и концентратов. Известна конструкция электролизера для извлечения металла из пульпы, содержащей измельченную руду или ее концентрат без предварительного выщелачивания. Корпус электролизера имеет форму правильной многоугольной призмы. Стенки электролизера выполняют функцию анода. Катод имеет форму многогранной призмы подобной форме электролизера и установлен на катодной раме в центре электролизера с возможностью вращения вокруг вертикальной оси. На катодной раме также установлены лопатки, обеспечивающие интенсивное перемешивание пульпы в прикатодной области(Пат., США,3919070, кл. С 25 С 1/00, опубл. 11.11.75). Недостатком конструкции электролизера является низкая степень извлечения металлов из-за низкой анодной плотности тока, вызванной большой площадью анода, что приводит к пониженному образованию активного хлора на анодах. Задачей изобретения является повышение степени извлечения металлов при электролизе, за счет увеличения образования активного хлора на анодах. Поставленная задача достигается тем, что в известном электролизере для получения металлов из пульп, например, золота, включающем, корпус, анод и катод, расположенный в центре электролизера,согласно изобретению, корпус выполнен в виде цилиндра, а анод в виде стержней, установленных по окружности цилиндра и соединенных параллельно. Выполнение анодов в виде стержней,расположенных по контуру цилиндра и Из приведенных примеров видно,что предлагаемая конструкция электролизера (Примери 2) позволяет проводить электролитическое извлечение золота из пульпы, содержащей золотомышьяковую руду с высокой степенью извлечения - 85-89, конструкция электролизера по прототипу (Пример 3) позволяет извлечь золото только на 62. параллельного их соединения приводит к уменьшению рабочей площади анодов и увеличению анодной плотности тока. Увеличение анодной плотности способствует повышенному выделению активного хлора, который позволяет извлекать металлы, как из свободного состояния,так и из сложных кристаллических решеток, в которых они находятся. Кроме того, за счет параллельного соединения анодов снижаются энергозатраты на выделение активного хлора. На фиг. 1 - изображен общий вид электролизера в разрезе, на фиг. 2 - вид сверху. Электролизер включает корпус - 1, аноды 2,катодный блок с перемешивающим устройством - 3,крышку - 4, загрузочное отверстие - 5, нижнее крепление анодов - 6. Электролизер работает следующим образом. В электролизер в качестве электролита подается раствори золотосодержащая руда. При помощи перемешивающего устройства,закрепленного на катодном блоке и установленного в центре электролизера,происходит их перемешивание. Аноды расположены по контуру корпуса, выполненного в виде цилиндра, а катод - в центре. Количество анодов устанавливается в зависимости от плотности тока необходимой для образования активного хлора, способствующего высокой степени извлечения золота. Соединение анодовпараллельное. Условия электролиза электролит (водный раствор ), температура электролита 20-80 С,плотность тока 500 А/м . В таблице приведены основные показатели процесса. Температура Остаточное Степень электролита, содержание А в извлечеС кеке, г/т ния,60 60 60 ФОРМУЛА ИЗОБРЕТЕНИЯ Электролизер для получения металлов из пульп,например, золота, включающий корпус, анод и катод, расположенный в центре электролизера,отличающийся тем, что корпус выполнен в виде цилиндра, а анод в виде стержней, установленных по окружности цилиндра и соединенных параллельно.
