Смазочно-охлаждающая жидкость для механической обработки металлов

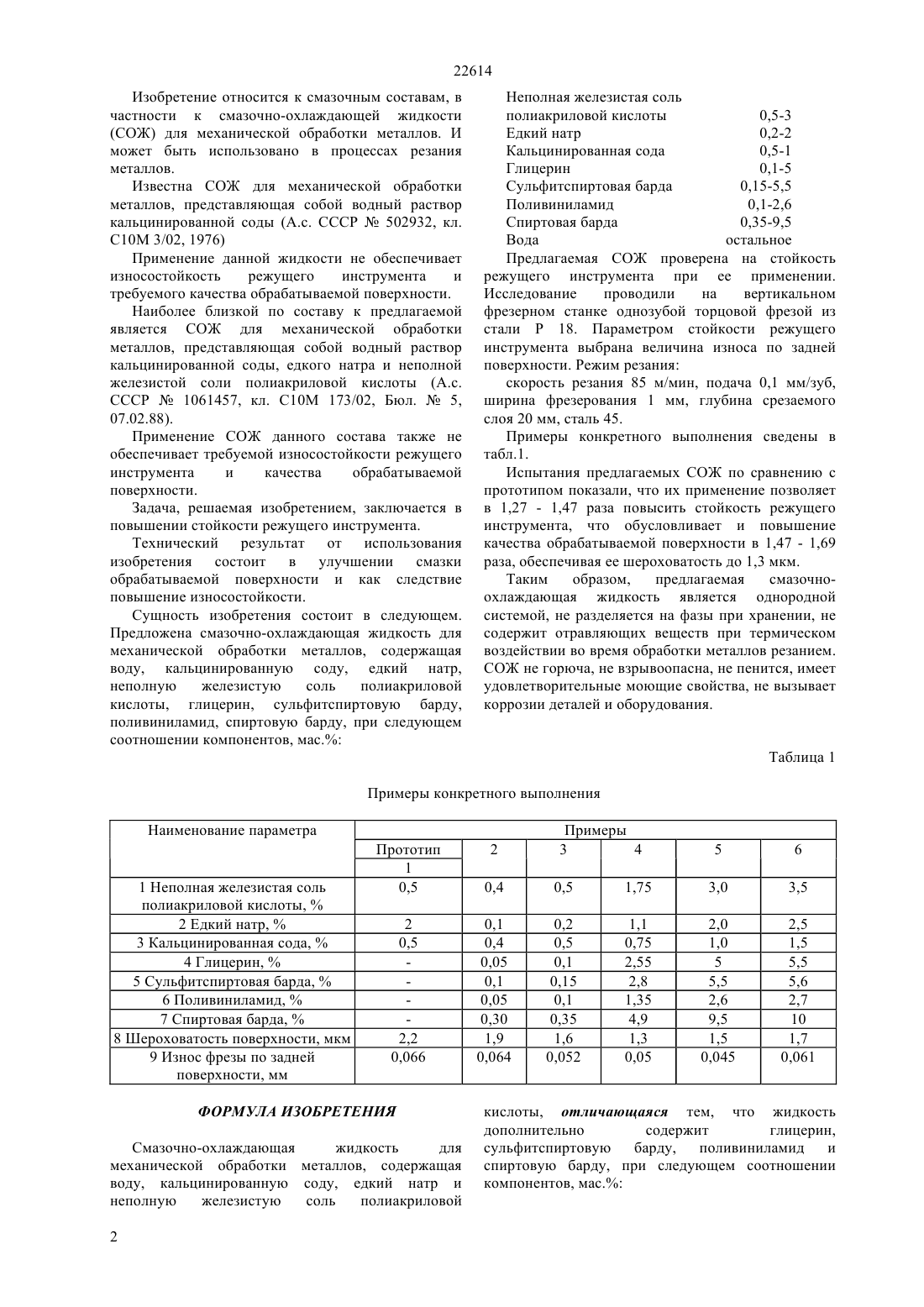

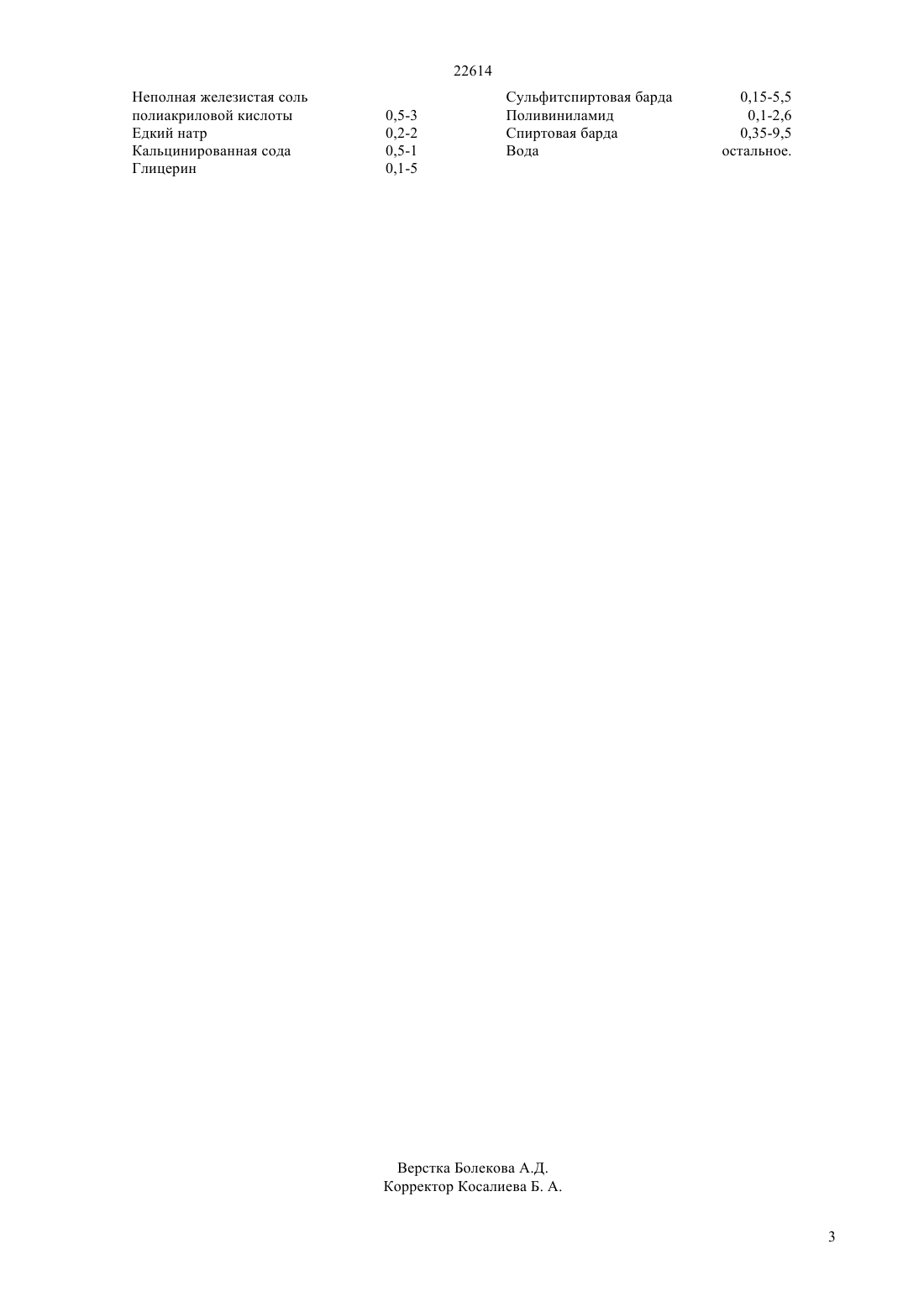

(2009.01), 10 40/22 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ улучшении смазки обрабатываемой поверхности и как следствие повышение износостойкости. Сущность изобретения смазочно-охлаждающая жидкость для механической обработки металлов,содержащая воду,кальцинированную соду,неполную железистую соль полиакриловой кислоты, едкий натр дополнительно содержит глицерин,сульфитспиртовую барду,поливиниламид, спиртовую барду и стеариновую кислоту при следующем соотношении компонентов,мас. Неполная железистая соль полиакриловой кислоты 0,5-3 Едкий натр 0,2-2 Кальцинированная сода 0,5-1 Глицерин 0,1-5 Сульфитспиртовая барда 0,15-5,5 Поливиниламид 0,1-2,6 Спиртовая барда 0,35-9,5 Стеариновая кислота 0,15-3,5 Вода остальное.(72) Комков Николай Михайлович Капаева Саркен Джулгазывна(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(54) СМАЗОЧНО-ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ ДЛЯ МЕХАНИЧЕСКОЙ ОБРАБОТКИ МЕТАЛЛОВ(57) Изобретение относится к смазочноохлаждающим жидкостям (СОЖ), применяемым при механической обработке металлов. Задача,решаемая изобретением, заключается в повышении стойкости режущего инструмента. Технический результат от использования изобретения состоит в(СОЖ) для механической обработки металлов. И может быть использовано в процессах резания металлов. Известна СОЖ для механической обработки металлов, представляющая собой водный раствор кальцинированной соды (А.с. СССР 502932, кл. С 10 М 3/02, 1976) Применение данной жидкости не обеспечивает износостойкость режущего инструмента и требуемого качества обрабатываемой поверхности. Наиболее близкой по составу к предлагаемой является СОЖ для механической обработки металлов, представляющая собой водный раствор кальцинированной соды, едкого натра и неполной железистой соли полиакриловой кислоты (А.с. СССР 1061457, кл. С 10 М 173/02, Бюл.5,07.02.88). Применение СОЖ данного состава также не обеспечивает требуемой износостойкости режущего инструмента и качества обрабатываемой поверхности. Задача, решаемая изобретением, заключается в повышении стойкости режущего инструмента. Технический результат от использования изобретения состоит в улучшении смазки обрабатываемой поверхности и как следствие повышение износостойкости. Сущность изобретения состоит в следующем. Предложена смазочно-охлаждающая жидкость для механической обработки металлов, содержащая воду, кальцинированную соду, едкий натр,неполную железистую соль полиакриловой кислоты, глицерин, сульфитспиртовую барду,поливиниламид, спиртовую барду, при следующем соотношении компонентов, мас. Неполная железистая соль полиакриловой кислоты 0,5-3 Едкий натр 0,2-2 Кальцинированная сода 0,5-1 Глицерин 0,1-5 Сульфитспиртовая барда 0,15-5,5 Поливиниламид 0,1-2,6 Спиртовая барда 0,35-9,5 Вода остальное Предлагаемая СОЖ проверена на стойкость режущего инструмента при ее применении. Исследование проводили на вертикальном фрезерном станке однозубой торцовой фрезой из стали Р 18. Параметром стойкости режущего инструмента выбрана величина износа по задней поверхности. Режим резания скорость резания 85 м/мин, подача 0,1 мм/зуб,ширина фрезерования 1 мм, глубина срезаемого слоя 20 мм, сталь 45. Примеры конкретного выполнения сведены в табл.1. Испытания предлагаемых СОЖ по сравнению с прототипом показали, что их применение позволяет в 1,27 - 1,47 раза повысить стойкость режущего инструмента, что обусловливает и повышение качества обрабатываемой поверхности в 1,47 - 1,69 раза, обеспечивая ее шероховатость до 1,3 мкм. Таким образом,предлагаемая смазочноохлаждающая жидкость является однородной системой, не разделяется на фазы при хранении, не содержит отравляющих веществ при термическом воздействии во время обработки металлов резанием. СОЖ не горюча, не взрывоопасна, не пенится, имеет удовлетворительные моющие свойства, не вызывает коррозии деталей и оборудования. Таблица 1 Примеры конкретного выполнения Наименование параметра 1 Неполная железистая соль полиакриловой кислоты,2 Едкий натр,3 Кальцинированная сода,4 Глицерин,5 Сульфитспиртовая барда,6 Поливиниламид,7 Спиртовая барда,8 Шероховатость поверхности, мкм 9 Износ фрезы по задней поверхности, мм ФОРМУЛА ИЗОБРЕТЕНИЯ Смазочно-охлаждающая жидкость для механической обработки металлов, содержащая воду, кальцинированную соду, едкий натр и неполную железистую соль полиакриловой 2 кислоты, отличающаяся тем, что жидкость дополнительно содержит глицерин,сульфитспиртовую барду, поливиниламид и спиртовую барду, при следующем соотношении компонентов, мас. 22614 Неполная железистая соль полиакриловой кислоты Едкий натр Кальцинированная сода Глицерин Сульфитспиртовая барда Поливиниламид Спиртовая барда Вода
