Смесительно-зарядная машина для изготовления взрывчатых веществ и заряжания ими скважин

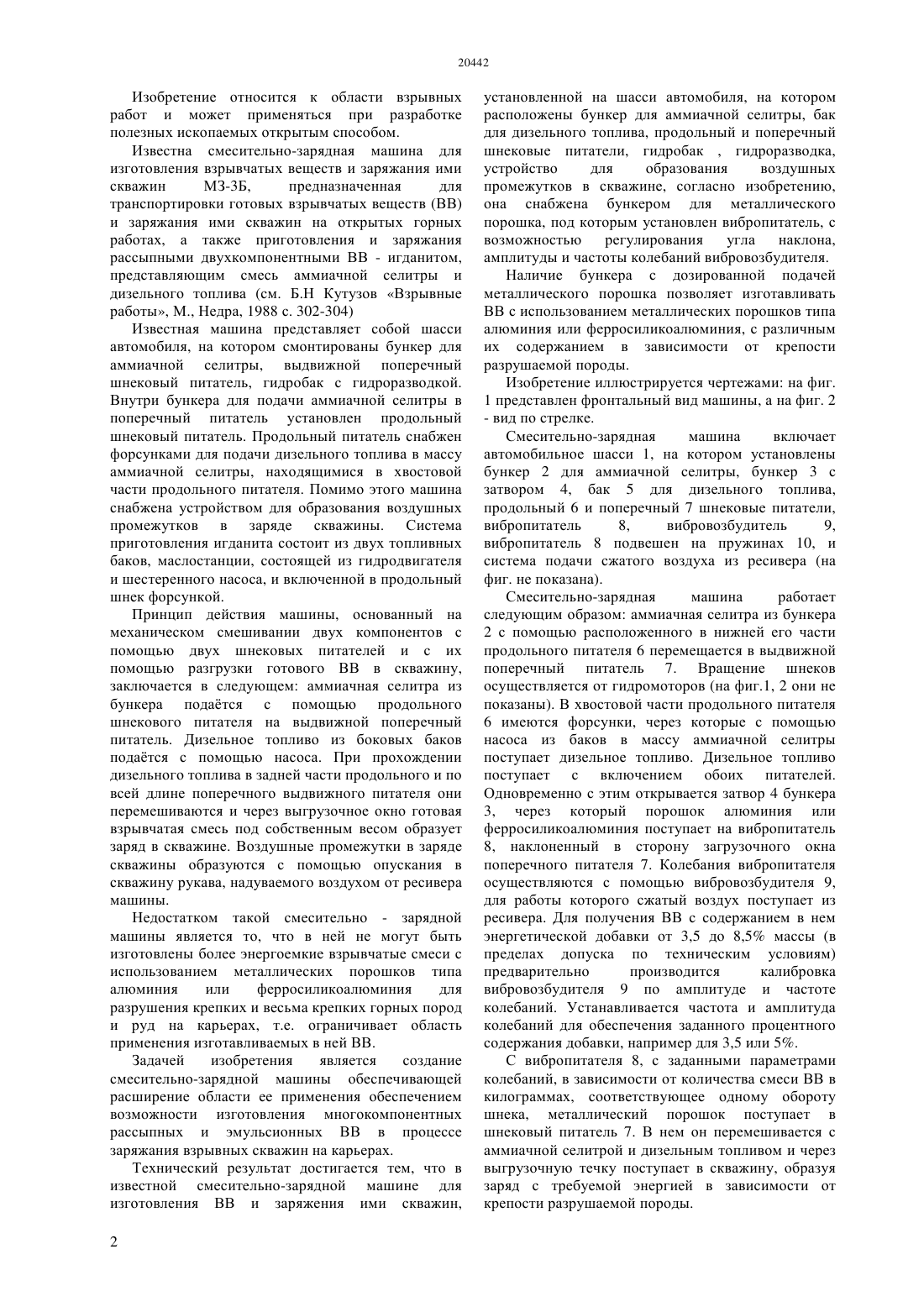

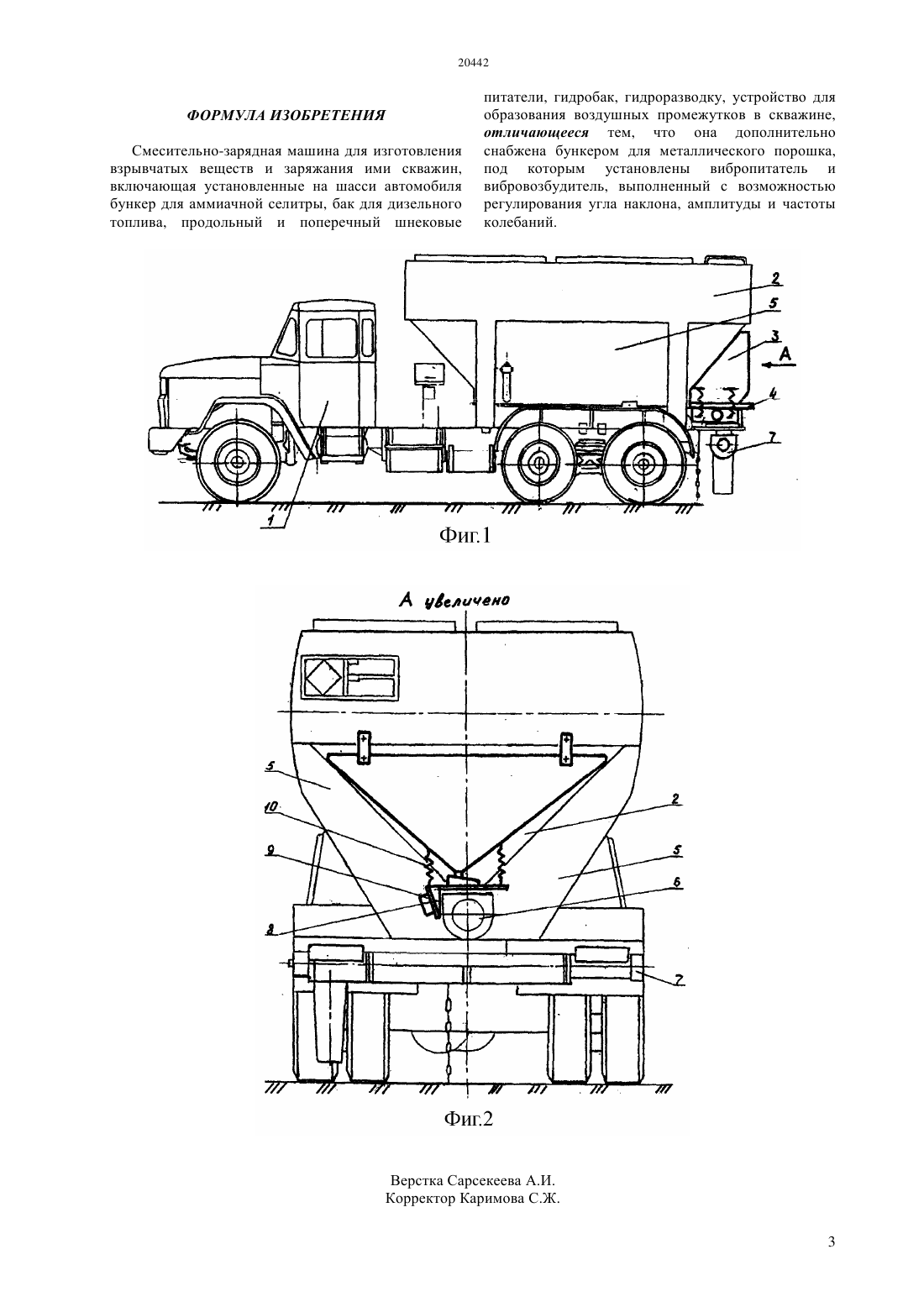

(51) 42 1/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области взрывных работ и может применяться при разработке полезных ископаемых открытым способом. Задача Создание смесительно-зарядной машины для обеспечения возможности изготовления многокомпонентных рассыпных и эмульсионных ВВ в процессе заряжания взрывных скважин на карьерах. Сущность изобретения Смесительно-зарядная машина для изготовления взрывчатых веществ и заряжания ими скважин,установленная на шасси автомобиля, на котором расположены бункер для аммиачной селитры, бак для дизельного топлива, продольный и поперечный шнековые питатели, щдробак, гидроразводка,устройство для образования воздушных промежутков в скважине,бункер для металлического порошка, под которым установлен вибропитатель, с возможностью регулирования угла наклона, амплитуды и частоты колебаний вибровозбудителя.(72) Бахтин Александр КонстантиновичХон Николай ВладимировичБахтин Евгений АлександровичУсик Сергей Григорьевич Гашков Владимир ФедоровичВоробьев Владимир НиколаевичЗаслов Валентин Яковлевич(73) Дочернее государственное предприятие Восточный научно-исследовательский горнометаллургический институт цветных металлов Республиканского государственного предприятия Национальный центр по комплексной переработке минерального сырья Республики Казахстан (ДГП ВНИИЦВЕТМЕТ РГП НЦ КПМС РК) Товарищество с ограниченной ответственностью Богатырь Акеес Комир(54) СМЕСИТЕЛЬНО-ЗАРЯДНАЯ МАШИНА ДЛЯ ИЗГОТОВЛЕНИЯ ВЗРЫВЧАТЫХ ВЕЩЕСТВ И ЗАРЯЖАНИЯ ИМИ СКВАЖИН Изобретение относится к области взрывных работ и может применяться при разработке полезных ископаемых открытым способом. Известна смесительно-зарядная машина для изготовления взрывчатых веществ и заряжания ими скважин МЗ-3 Б,предназначенная для транспортировки готовых взрывчатых веществ (ВВ) и заряжания ими скважин на открытых горных работах, а также приготовления и заряжания рассыпными двухкомпонентными ВВ - игданитом,представляющим смесь аммиачной селитры и дизельного топлива (см. Б.Н Кутузов Взрывные работы, М., Недра, 1988 с. 302-304) Известная машина представляет собой шасси автомобиля, на котором смонтированы бункер для аммиачной селитры, выдвижной поперечный шнековый питатель, гидробак с гидроразводкой. Внутри бункера для подачи аммиачной селитры в поперечный питатель установлен продольный шнековый питатель. Продольный питатель снабжен форсунками для подачи дизельного топлива в массу аммиачной селитры, находящимися в хвостовой части продольного питателя. Помимо этого машина снабжена устройством для образования воздушных промежутков в заряде скважины. Система приготовления игданита состоит из двух топливных баков, маслостанции, состоящей из гидродвигателя и шестеренного насоса, и включенной в продольный шнек форсункой. Принцип действия машины, основанный на механическом смешивании двух компонентов с помощью двух шнековых питателей и с их помощью разгрузки готового ВВ в скважину,заключается в следующем аммиачная селитра из бункера податся с помощью продольного шнекового питателя на выдвижной поперечный питатель. Дизельное топливо из боковых баков податся с помощью насоса. При прохождении дизельного топлива в задней части продольного и по всей длине поперечного выдвижного питателя они перемешиваются и через выгрузочное окно готовая взрывчатая смесь под собственным весом образует заряд в скважине. Воздушные промежутки в заряде скважины образуются с помощью опускания в скважину рукава, надуваемого воздухом от ресивера машины. Недостатком такой смесительно - зарядной машины является то, что в ней не могут быть изготовлены более энергоемкие взрывчатые смеси с использованием металлических порошков типа алюминия или ферросиликоалюминия для разрушения крепких и весьма крепких горных пород и руд на карьерах, т.е. ограничивает область применения изготавливаемых в ней ВВ. Задачей изобретения является создание смесительно-зарядной машины обеспечивающей расширение области ее применения обеспечением возможности изготовления многокомпонентных рассыпных и эмульсионных ВВ в процессе заряжания взрывных скважин на карьерах. Технический результат достигается тем, что в известной смесительно-зарядной машине для изготовления ВВ и заряжения ими скважин,2 установленной на шасси автомобиля, на котором расположены бункер для аммиачной селитры, бак для дизельного топлива, продольный и поперечный шнековые питатели, гидробак , гидроразводка,устройство для образования воздушных промежутков в скважине, согласно изобретению,она снабжена бункером для металлического порошка, под которым установлен вибропитатель, с возможностью регулирования угла наклона,амплитуды и частоты колебаний вибровозбудителя. Наличие бункера с дозированной подачей металлического порошка позволяет изготавливать ВВ с использованием металлических порошков типа алюминия или ферросиликоалюминия, с различным их содержанием в зависимости от крепости разрушаемой породы. Изобретение иллюстрируется чертежами на фиг. 1 представлен фронтальный вид машины, а на фиг. 2- вид по стрелке. Смесительно-зарядная машина включает автомобильное шасси 1, на котором установлены бункер 2 для аммиачной селитры, бункер 3 с затвором 4, бак 5 для дизельного топлива,продольный 6 и поперечный 7 шнековые питатели,вибропитатель 8,вибровозбудитель 9,вибропитатель 8 подвешен на пружинах 10, и система подачи сжатого воздуха из ресивера (на фиг. не показана). Смесительно-зарядная машина работает следующим образом аммиачная селитра из бункера 2 с помощью расположенного в нижней его части продольного питателя 6 перемещается в выдвижной поперечный питатель 7. Вращение шнеков осуществляется от гидромоторов (на фиг.1, 2 они не показаны). В хвостовой части продольного питателя 6 имеются форсунки, через которые с помощью насоса из баков в массу аммиачной селитры поступает дизельное топливо. Дизельное топливо поступает с включением обоих питателей. Одновременно с этим открывается затвор 4 бункера 3, через который порошок алюминия или ферросиликоалюминия поступает на вибропитатель 8, наклоненный в сторону загрузочного окна поперечного питателя 7. Колебания вибропитателя осуществляются с помощью вибровозбудителя 9,для работы которого сжатый воздух поступает из ресивера. Для получения ВВ с содержанием в нем энергетической добавки от 3,5 до 8,5 массы (в пределах допуска по техническим условиям) предварительно производится калибровка вибровозбудителя 9 по амплитуде и частоте колебаний. Устанавливается частота и амплитуда колебаний для обеспечения заданного процентного содержания добавки, например для 3,5 или 5. С вибропитателя 8, с заданными параметрами колебаний, в зависимости от количества смеси ВВ в килограммах, соответствующее одному обороту шнека, металлический порошок поступает в шнековый питатель 7. В нем он перемешивается с аммиачной селитрой и дизельным топливом и через выгрузочную течку поступает в скважину, образуя заряд с требуемой энергией в зависимости от крепости разрушаемой породы. ФОРМУЛА ИЗОБРЕТЕНИЯ Смесительно-зарядная машина для изготовления взрывчатых веществ и заряжания ими скважин,включающая установленные на шасси автомобиля бункер для аммиачной селитры, бак для дизельного топлива, продольный и поперечный шнековые питатели, гидробак, гидроразводку, устройство для образования воздушных промежутков в скважине,отличающееся тем, что она дополнительно снабжена бункером для металлического порошка,под которым установлены вибропитатель и вибровозбудитель, выполненный с возможностью регулирования угла наклона, амплитуды и частоты колебаний.
