Щебнемастичная асфальтобетонная смесь

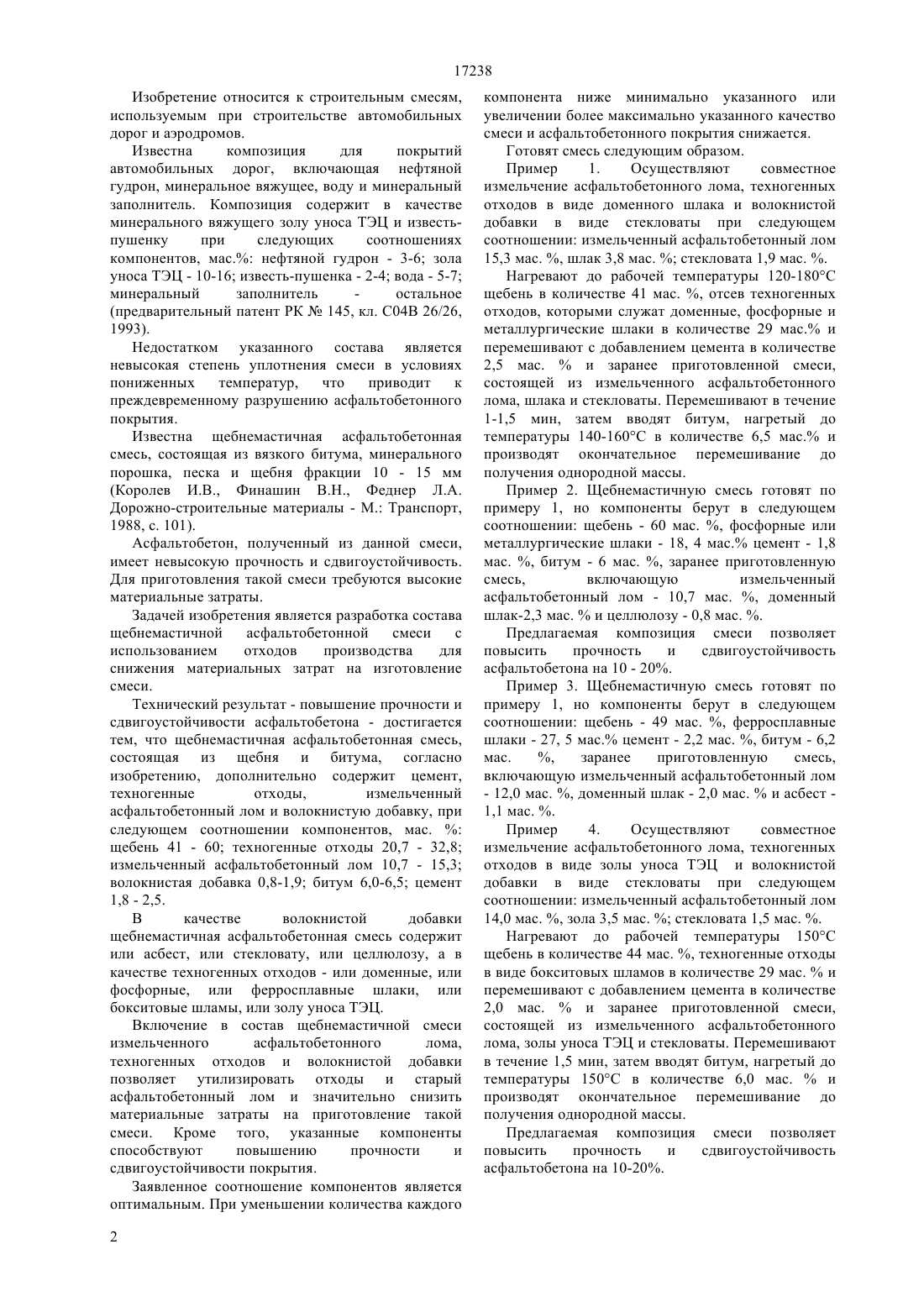

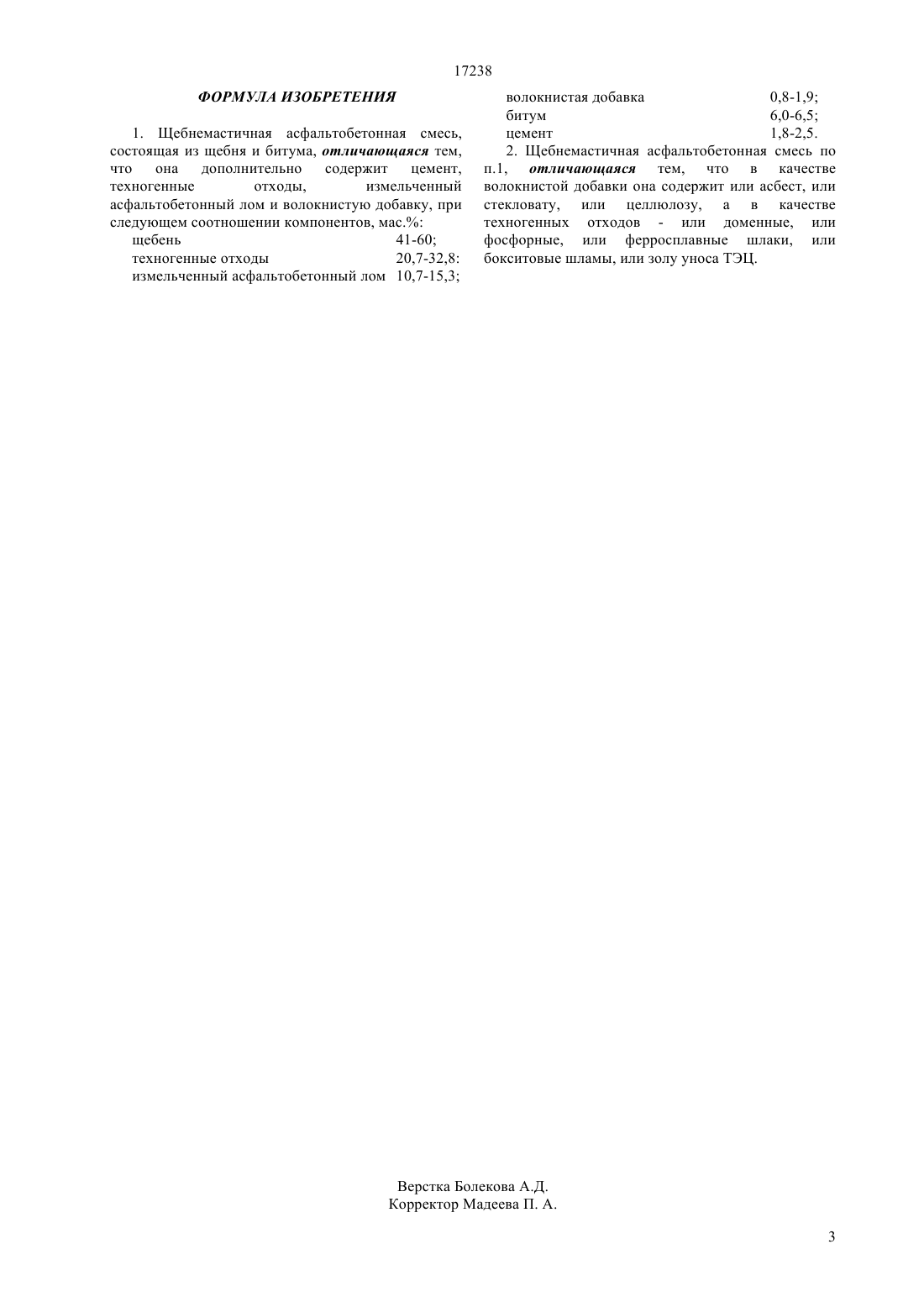

(51) 04 26/26 (2009.01) 04 18/04 (2009.01) 08 95/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительным смесям,используемым при строительстве автомобильных дорог и аэродромов. Технический результатповышение прочности и сдвигоустойчивости асфальтобетона достигается тем, что щебнемастичная асфальтобетонная смесь,состоящая из щебня и битума, согласно изобретению, дополнительно содержит цемент,техногенные отходы,измельченный асфальтобетонный лом и волокнистую добавку, при следующем соотношении компонентов, мас.щебень 41-60 техногенные отходы 20,7-32,8 измельченный асфальтобетонный лом 10,7-15,3 волокнистая добавка 0,8-1,9 битум 6,0-6,5 цемент 1,8-2,5. В качестве волокнистой добавки щебнемастичная асфальтобетонная смесь содержит или асбест, или стекловату, или целлюлозу, а в качестве техногенных отходовили доменные, или фосфорные, или ферросплавные шлаки, или бокситовые шламы, или золу уноса ТЭЦ.(72) Асматулаев Борис Айсаевич Асматулаев Руслан Борисович Сыдыков Жумахан Омарович Бакунович Азнавур Борисович Езмахунов Рустам Розахунович Исаев Евгений Олегович Айтахунов Тахир Нурахунович(73) Товарищество с ограниченной ответственностью Казахский научноИсследовательский и проектный институт дорожнотранспортных проблем ДОРТРАНС 17238 Изобретение относится к строительным смесям,используемым при строительстве автомобильных дорог и аэродромов. Известна композиция для покрытий автомобильных дорог, включающая нефтяной гудрон, минеральное вяжущее, воду и минеральный заполнитель. Композиция содержит в качестве минерального вяжущего золу уноса ТЭЦ и известьпушенку при следующих соотношениях компонентов, мас. нефтяной гудрон - 3-6 зола уноса ТЭЦ - 10-16 известь-пушенка - 2-4 вода - 5-7 минеральный заполнитель остальное(предварительный патент РК 145, кл. С 04 В 26/26,1993). Недостатком указанного состава является невысокая степень уплотнения смеси в условиях пониженных температур,что приводит к преждевременному разрушению асфальтобетонного покрытия. Известна щебнемастичная асфальтобетонная смесь, состоящая из вязкого битума, минерального порошка, песка и щебня фракции 10 - 15 мм(Королев И.В., Финашин В.Н., Феднер Л.А. Дорожно-строительные материалы - М. Транспорт,1988, с. 101). Асфальтобетон, полученный из данной смеси,имеет невысокую прочность и сдвигоустойчивость. Для приготовления такой смеси требуются высокие материальные затраты. Задачей изобретения является разработка состава щебнемастичной асфальтобетонной смеси с использованием отходов производства для снижения материальных затрат на изготовление смеси. Технический результат - повышение прочности и сдвигоустойчивости асфальтобетона - достигается тем, что щебнемастичная асфальтобетонная смесь,состоящая из щебня и битума, согласно изобретению, дополнительно содержит цемент,техногенные отходы,измельченный асфальтобетонный лом и волокнистую добавку, при следующем соотношении компонентов, мас.щебень 41 - 60 техногенные отходы 20,7 - 32,8 измельченный асфальтобетонный лом 10,7 - 15,3 волокнистая добавка 0,8-1,9 битум 6,0-6,5 цемент 1,8 - 2,5. В качестве волокнистой добавки щебнемастичная асфальтобетонная смесь содержит или асбест, или стекловату, или целлюлозу, а в качестве техногенных отходов - или доменные, или фосфорные, или ферросплавные шлаки, или бокситовые шламы, или золу уноса ТЭЦ. Включение в состав щебнемастичной смеси измельченного асфальтобетонного лома,техногенных отходов и волокнистой добавки позволяет утилизировать отходы и старый асфальтобетонный лом и значительно снизить материальные затраты на приготовление такой смеси. Кроме того, указанные компоненты способствуют повышению прочности и сдвигоустойчивости покрытия. Заявленное соотношение компонентов является оптимальным. При уменьшении количества каждого 2 компонента ниже минимально указанного или увеличении более максимально указанного качество смеси и асфальтобетонного покрытия снижается. Готовят смесь следующим образом. Пример 1. Осуществляют совместное измельчение асфальтобетонного лома, техногенных отходов в виде доменного шлака и волокнистой добавки в виде стекловаты при следующем соотношении измельченный асфальтобетонный лом 15,3 мас. , шлак 3,8 мас.стекловата 1,9 мас. . Нагревают до рабочей температуры 120-180 С щебень в количестве 41 мас. , отсев техногенных отходов, которыми служат доменные, фосфорные и металлургические шлаки в количестве 29 мас. и перемешивают с добавлением цемента в количестве 2,5 мас.и заранее приготовленной смеси,состоящей из измельченного асфальтобетонного лома, шлака и стекловаты. Перемешивают в течение 1-1,5 мин, затем вводят битум, нагретый до температуры 140-160 С в количестве 6,5 мас. и производят окончательное перемешивание до получения однородной массы. Пример 2. Щебнемастичную смесь готовят по примеру 1, но компоненты берут в следующем соотношении щебень - 60 мас. , фосфорные или металлургические шлаки - 18, 4 мас. цемент - 1,8 мас. , битум - 6 мас. , заранее приготовленную смесь,включающую измельченный асфальтобетонный лом - 10,7 мас. , доменный шлак-2,3 мас.и целлюлозу - 0,8 мас. . Предлагаемая композиция смеси позволяет повысить прочность и сдвигоустойчивость асфальтобетона на 10 - 20. Пример 3. Щебнемастичную смесь готовят по примеру 1, но компоненты берут в следующем соотношении щебень - 49 мас. , ферросплавные шлаки - 27, 5 мас. цемент - 2,2 мас. , битум - 6,2 мас.- 12,0 мас. , доменный шлак - 2,0 мас.и асбест 1,1 мас. . Пример 4. Осуществляют совместное измельчение асфальтобетонного лома, техногенных отходов в виде золы уноса ТЭЦ и волокнистой добавки в виде стекловаты при следующем соотношении измельченный асфальтобетонный лом 14,0 мас. , зола 3,5 мас.стекловата 1,5 мас. . Нагревают до рабочей температуры 150 С щебень в количестве 44 мас. , техногенные отходы в виде бокситовых шламов в количестве 29 мас.и перемешивают с добавлением цемента в количестве 2,0 мас.и заранее приготовленной смеси,состоящей из измельченного асфальтобетонного лома, золы уноса ТЭЦ и стекловаты. Перемешивают в течение 1,5 мин, затем вводят битум, нагретый до температуры 150 С в количестве 6,0 мас.и производят окончательное перемешивание до получения однородной массы. Предлагаемая композиция смеси позволяет повысить прочность и сдвигоустойчивость асфальтобетона на 10-20. 17238 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Щебнемастичная асфальтобетонная смесь,состоящая из щебня и битума, отличающаяся тем,что она дополнительно содержит цемент,техногенные отходы,измельченный асфальтобетонный лом и волокнистую добавку, при следующем соотношении компонентов, мас. щебень 41-60 техногенные отходы 20,7-32,8 измельченный асфальтобетонный лом 10,7-15,3 волокнистая добавка 0,8-1,9 битум 6,0-6,5 цемент 1,8-2,5. 2. Щебнемастичная асфальтобетонная смесь по п.1, отличающаяся тем, что в качестве волокнистой добавки она содержит или асбест, или стекловату, или целлюлозу, а в качестве техногенных отходов - или доменные, или фосфорные, или ферросплавные шлаки, или бокситовые шламы, или золу уноса ТЭЦ.
