Установка для выгрузки из цистерны вязкого наливного груза

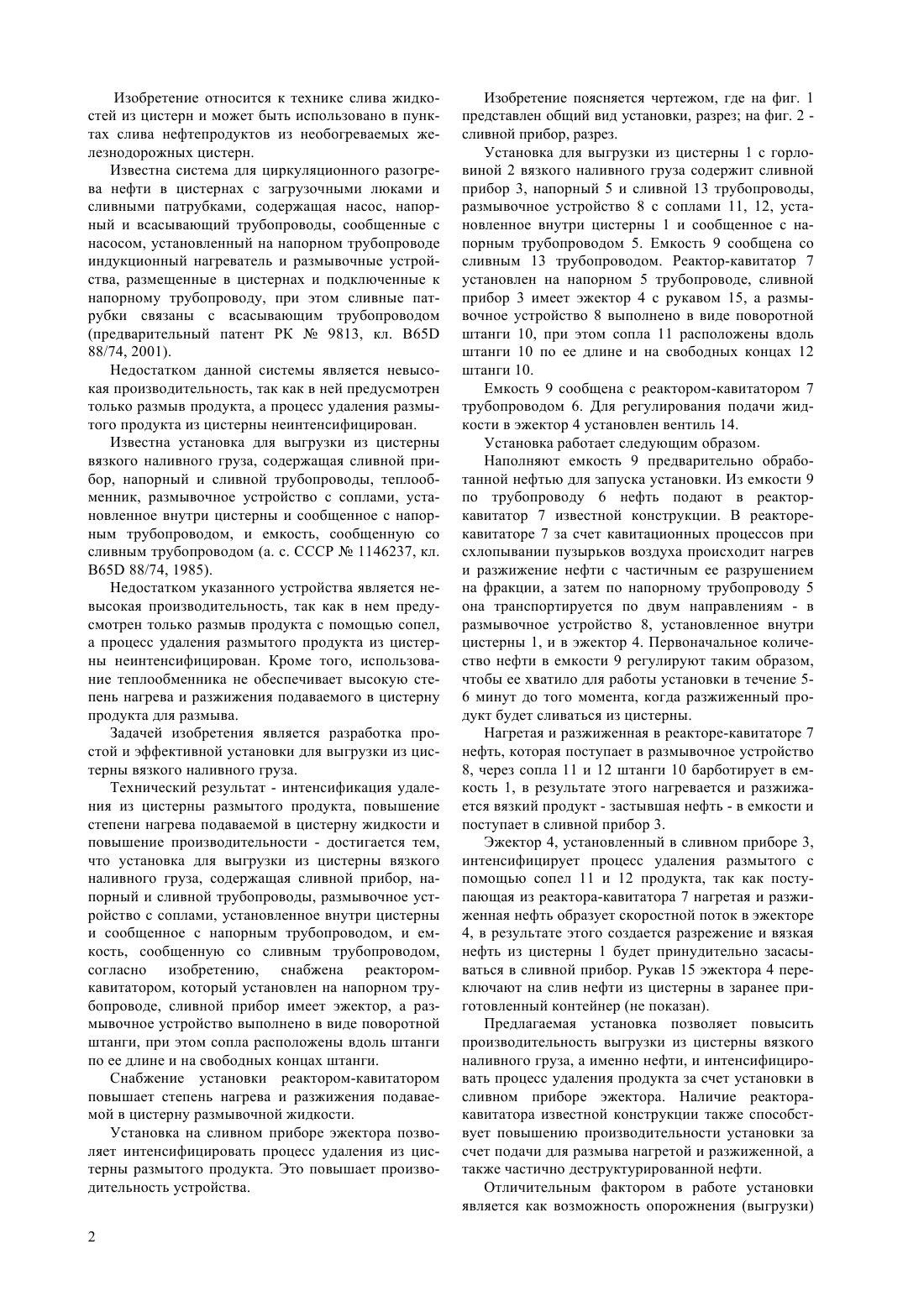

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Интенсификация удаления из цистерны размытого продукта, повышение степени нагрева подаваемой в цистерну жидкости и повышение производительности достигается тем, что установка для выгрузки из цистерны вязкого наливного груза, содержащая сливной прибор, напорный и сливной трубопроводы, размывочное устройство с соплами, установленное внутри цистерны и сообщенное с напорным трубопроводом, и емкость, сообщенную со сливным трубопроводом, согласно изобретению, снабжена реактором-кавитатором, который установлен на напорном трубопроводе, сливной прибор имеет эжектор, а размывочное устройство выполнено в виде поворотной штанги, при этом сопла расположены вдоль штанги по ее длине и на свободных концах штанги.(76) Кожабеков Дастан Байузакович , Алдыяров Тимур Кубаисович , Отарбай Абдиназар МолдахметулыКожабеков Серик Самсалиевич(54) УСТАНОВКА ДЛЯ ВЫГРУЗКИ ИЗ ЦИСТЕРНЫ ВЯЗКОГО НАЛИВНОГО ГРУЗА(57) Изобретение относится к технике слива жидкостей из цистерн и может быть использовано в пунктах слива нефтепродуктов из необогреваемых железнодорожных цистерн. Изобретение относится к технике слива жидкостей из цистерн и может быть использовано в пунктах слива нефтепродуктов из необогреваемых железнодорожных цистерн. Известна система для циркуляционного разогрева нефти в цистернах с загрузочными люками и сливными патрубками, содержащая насос, напорный и всасывающий трубопроводы, сообщенные с насосом, установленный на напорном трубопроводе индукционный нагреватель и размывочные устройства, размещенные в цистернах и подключенные к напорному трубопроводу, при этом сливные патрубки связаны с всасывающим трубопроводом(предварительный патент РК 9813, кл. В 65 88/74, 2001). Недостатком данной системы является невысокая производительность, так как в ней предусмотрен только размыв продукта, а процесс удаления размытого продукта из цистерны неинтенсифицирован. Известна установка для выгрузки из цистерны вязкого наливного груза, содержащая сливной прибор, напорный и сливной трубопроводы, теплообменник, размывочное устройство с соплами, установленное внутри цистерны и сообщенное с напорным трубопроводом, и емкость, сообщенную со сливным трубопроводом (а. с. СССР 1146237, кл. В 65 88/74, 1985). Недостатком указанного устройства является невысокая производительность, так как в нем предусмотрен только размыв продукта с помощью сопел,а процесс удаления размытого продукта из цистерны неинтенсифицирован. Кроме того, использование теплообменника не обеспечивает высокую степень нагрева и разжижения подаваемого в цистерну продукта для размыва. Задачей изобретения является разработка простой и эффективной установки для выгрузки из цистерны вязкого наливного груза. Технический результат - интенсификация удаления из цистерны размытого продукта, повышение степени нагрева подаваемой в цистерну жидкости и повышение производительности - достигается тем,что установка для выгрузки из цистерны вязкого наливного груза, содержащая сливной прибор, напорный и сливной трубопроводы, размывочное устройство с соплами, установленное внутри цистерны и сообщенное с напорным трубопроводом, и емкость, сообщенную со сливным трубопроводом,согласно изобретению, снабжена реакторомкавитатором, который установлен на напорном трубопроводе, сливной прибор имеет эжектор, а размывочное устройство выполнено в виде поворотной штанги, при этом сопла расположены вдоль штанги по ее длине и на свободных концах штанги. Снабжение установки реактором-кавитатором повышает степень нагрева и разжижения подаваемой в цистерну размывочной жидкости. Установка на сливном приборе эжектора позволяет интенсифицировать процесс удаления из цистерны размытого продукта. Это повышает производительность устройства. 2 Изобретение поясняется чертежом, где на фиг. 1 представлен общий вид установки, разрез на фиг. 2 сливной прибор, разрез. Установка для выгрузки из цистерны 1 с горловиной 2 вязкого наливного груза содержит сливной прибор 3, напорный 5 и сливной 13 трубопроводы,размывочное устройство 8 с соплами 11, 12, установленное внутри цистерны 1 и сообщенное с напорным трубопроводом 5. Емкость 9 сообщена со сливным 13 трубопроводом. Реактор-кавитатор 7 установлен на напорном 5 трубопроводе, сливной прибор 3 имеет эжектор 4 с рукавом 15, а размывочное устройство 8 выполнено в виде поворотной штанги 10, при этом сопла 11 расположены вдоль штанги 10 по ее длине и на свободных концах 12 штанги 10. Емкость 9 сообщена с реактором-кавитатором 7 трубопроводом 6. Для регулирования подачи жидкости в эжектор 4 установлен вентиль 14. Установка работает следующим образом. Наполняют емкость 9 предварительно обработанной нефтью для запуска установки. Из емкости 9 по трубопроводу 6 нефть подают в реакторкавитатор 7 известной конструкции. В реакторекавитаторе 7 за счет кавитационных процессов при схлопывании пузырьков воздуха происходит нагрев и разжижение нефти с частичным ее разрушением на фракции, а затем по напорному трубопроводу 5 она транспортируется по двум направлениям - в размывочное устройство 8, установленное внутри цистерны 1, и в эжектор 4. Первоначальное количество нефти в емкости 9 регулируют таким образом,чтобы ее хватило для работы установки в течение 56 минут до того момента, когда разжиженный продукт будет сливаться из цистерны. Нагретая и разжиженная в реакторе-кавитаторе 7 нефть, которая поступает в размывочное устройство 8, через сопла 11 и 12 штанги 10 барботирует в емкость 1, в результате этого нагревается и разжижается вязкий продукт - застывшая нефть - в емкости и поступает в сливной прибор 3. Эжектор 4, установленный в сливном приборе 3,интенсифицирует процесс удаления размытого с помощью сопел 11 и 12 продукта, так как поступающая из реактора-кавитатора 7 нагретая и разжиженная нефть образует скоростной поток в эжекторе 4, в результате этого создается разрежение и вязкая нефть из цистерны 1 будет принудительно засасываться в сливной прибор. Рукав 15 эжектора 4 переключают на слив нефти из цистерны в заранее приготовленный контейнер (не показан). Предлагаемая установка позволяет повысить производительность выгрузки из цистерны вязкого наливного груза, а именно нефти, и интенсифицировать процесс удаления продукта за счет установки в сливном приборе эжектора. Наличие реакторакавитатора известной конструкции также способствует повышению производительности установки за счет подачи для размыва нагретой и разжиженной, а также частично деструктурированной нефти. Отличительным фактором в работе установки является как возможность опорожнения (выгрузки) 13329 продукта из цистерн, так и возможность зачистки цистерн и других емкостей, в том числе трубопроводов любой длины и диаметра. При зачистке емкостей от остатков вязкого груза рабочим агентом является смесь нефти и нефтяного пара, получаемая в реакторе-кавитаторе. Давление, создаваемое в емкости, соответствует полутора атмосферам. При зачистке емкости технология слива жидкости такая же,как и при сливе большой массы продукта, только взамен барботажа холодной массы продукта в емкости осуществляется струйная обработка стенок емкости парожидкостной смесью, состоящей из нагретой нефти и нефтяного пара, подаваемой под высоким давлением. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для выгрузки из цистерны вязкого наливного груза, содержащая сливной прибор, напорный и сливной трубопроводы, размывочное устройство с соплами, установленное внутри цистерны и сообщенное с напорным трубопроводом, и приемную емкость, сообщенную со сливным трубопроводом, отличающаяся тем, что она снабжена реактором - кавитатором, который установлен на напорном трубопроводе, сливной прибор имеет эжектор, а размывочное устройство выполнено в виде поворотной штанги, при этом сопла расположены вдоль штанги по ее длине и на свободных концах.
