Способ ремонта межпанельных швов крупнопанельных зданий

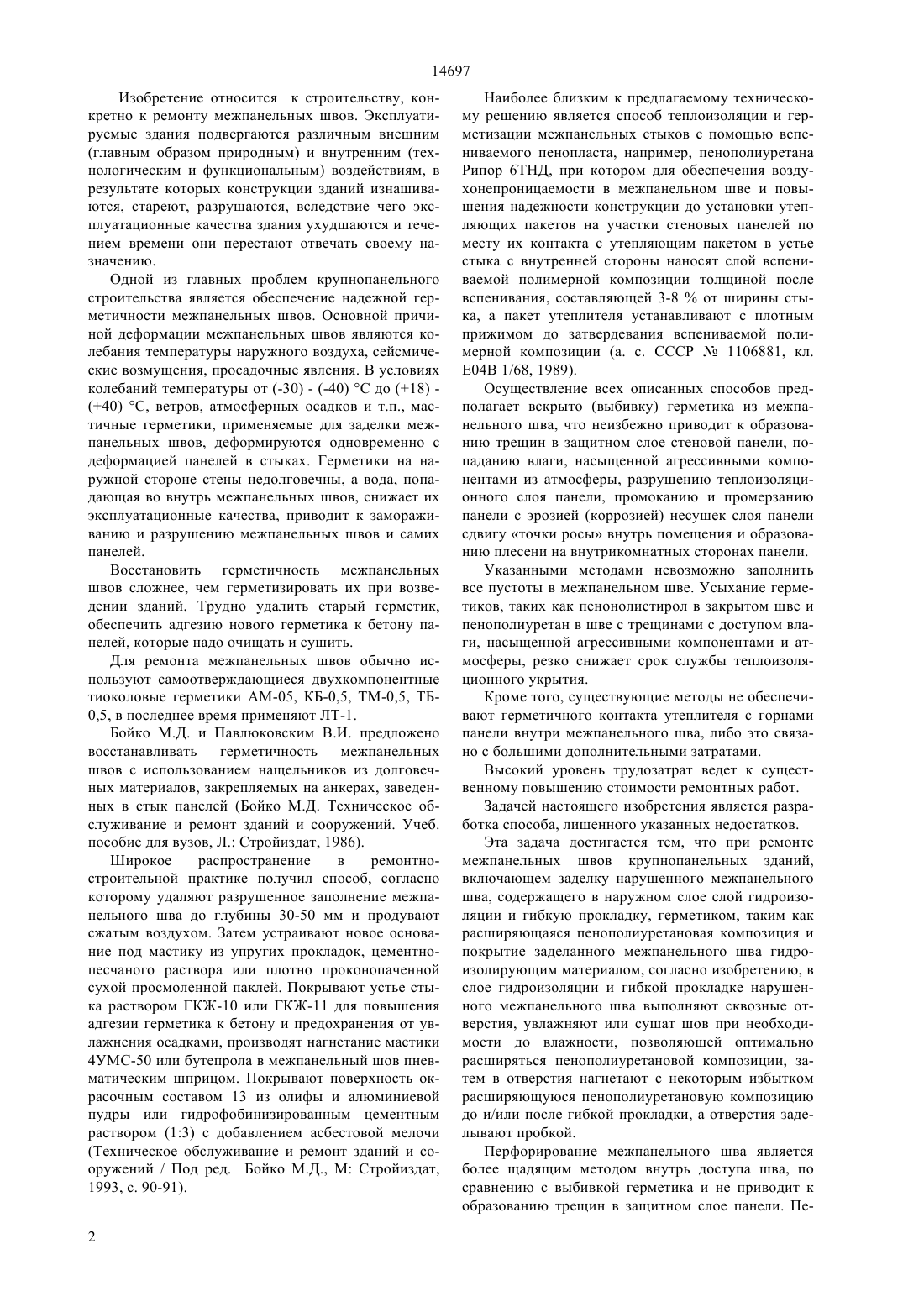

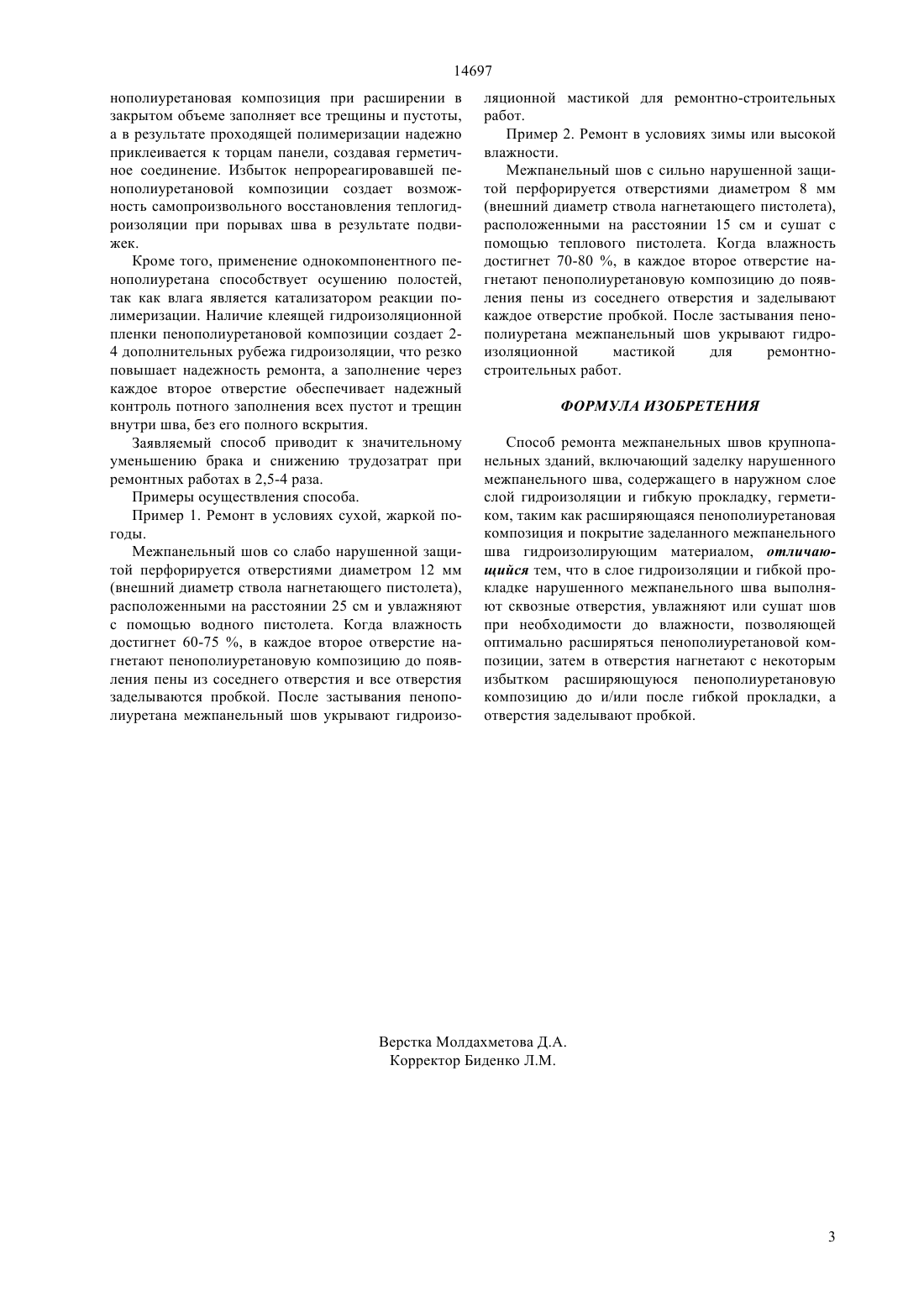

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ и гибкую прокладку. В слое гидроизоляции и гибкой прокладке нарушенного межпанельного шва выполняют сквозные отверстия, увлажняют или сушат шов при необходимости до влажности, позволяющей оптимально расширяться пенополиуретановой композиции, затем в отверстия нагнетают с некоторым избытком расширяющуюся пенополиуретановую композицию до и/или после гибкой прокладки, а отверстия заделывают пробкой. Предлагаемый способ ремонта межпанельных швов крупнопанельных зданий позволит улучшить герметичность швов, повысить срок службы теплоизоляционного укрытия, снизить трудозатраты на ремонт.(54) СПОСОБ РЕМОНТА МЕЖПАНЕЛЬНЫХ ШВОВ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ(57) Изобретение относится к строительству, конкретно к ремонту межпанельных швов. Способ ремонта межпанельных швов крупнопанельных зданий включает заделку нарушенного межпанельного шва герметиком, таким как расширяющаяся пенополиуретановая композиция и покрытие заделанного межпанельного шва гидроизолирующим материалом, при этом межпанельный шов содержит в наружном слое слой гидроизоляции 14697 Изобретение относится к строительству, конкретно к ремонту межпанельных швов. Эксплуатируемые здания подвергаются различным внешним(главным образом природным) и внутренним (технологическим и функциональным) воздействиям, в результате которых конструкции зданий изнашиваются, стареют, разрушаются, вследствие чего эксплуатационные качества здания ухудшаются и течением времени они перестают отвечать своему назначению. Одной из главных проблем крупнопанельного строительства является обеспечение надежной герметичности межпанельных швов. Основной причиной деформации межпанельных швов являются колебания температуры наружного воздуха, сейсмические возмущения, просадочные явления. В условиях колебаний температуры от (-30) - (-40) С до (18) (40) С, ветров, атмосферных осадков и т.п., мастичные герметики, применяемые для заделки межпанельных швов, деформируются одновременно с деформацией панелей в стыках. Герметики на наружной стороне стены недолговечны, а вода, попадающая во внутрь межпанельных швов, снижает их эксплуатационные качества, приводит к замораживанию и разрушению межпанельных швов и самих панелей. Восстановить герметичность межпанельных швов сложнее, чем герметизировать их при возведении зданий. Трудно удалить старый герметик,обеспечить адгезию нового герметика к бетону панелей, которые надо очищать и сушить. Для ремонта межпанельных швов обычно используют самоотверждающиеся двухкомпонентные тиоколовые герметики АМ-05, КБ-0,5, ТМ-0,5, ТБ 0,5, в последнее время применяют ЛТ-1. Бойко М.Д. и Павлюковским В.И. предложено восстанавливать герметичность межпанельных швов с использованием нащельников из долговечных материалов, закрепляемых на анкерах, заведенных в стык панелей (Бойко М.Д. Техническое обслуживание и ремонт зданий и сооружений. Учеб. пособие для вузов, Л. Стройиздат, 1986). Широкое распространение в ремонтностроительной практике получил способ, согласно которому удаляют разрушенное заполнение межпанельного шва до глубины 30-50 мм и продувают сжатым воздухом. Затем устраивают новое основание под мастику из упругих прокладок, цементнопесчаного раствора или плотно проконопаченной сухой просмоленной паклей. Покрывают устье стыка раствором ГКЖ-10 или ГКЖ-11 для повышения адгезии герметика к бетону и предохранения от увлажнения осадками, производят нагнетание мастики 4 УМС-50 или бутепрола в межпанельный шов пневматическим шприцом. Покрывают поверхность окрасочным составом 13 из олифы и алюминиевой пудры или гидрофобинизированным цементным раствором (13) с добавлением асбестовой мелочи Наиболее близким к предлагаемому техническому решению является способ теплоизоляции и герметизации межпанельных стыков с помощью вспениваемого пенопласта, например, пенополиуретана Рипор 6 ТНД, при котором для обеспечения воздухонепроницаемости в межпанельном шве и повышения надежности конструкции до установки утепляющих пакетов на участки стеновых панелей по месту их контакта с утепляющим пакетом в устье стыка с внутренней стороны наносят слой вспениваемой полимерной композиции толщиной после вспенивания, составляющей 3-8 от ширины стыка, а пакет утеплителя устанавливают с плотным прижимом до затвердевания вспениваемой полимерной композиции (а. с. СССР 1106881, кл. Е 04 В 1/68, 1989). Осуществление всех описанных способов предполагает вскрыто (выбивку) герметика из межпанельного шва, что неизбежно приводит к образованию трещин в защитном слое стеновой панели, попаданию влаги, насыщенной агрессивными компонентами из атмосферы, разрушению теплоизоляционного слоя панели, промоканию и промерзанию панели с эрозией (коррозией) несушек слоя панели сдвигу точки росы внутрь помещения и образованию плесени на внутрикомнатных сторонах панели. Указанными методами невозможно заполнить все пустоты в межпанельном шве. Усыхание герметиков, таких как пенонолистирол в закрытом шве и пенополиуретан в шве с трещинами с доступом влаги, насыщенной агрессивными компонентами и атмосферы, резко снижает срок службы теплоизоляционного укрытия. Кроме того, существующие методы не обеспечивают герметичного контакта утеплителя с горнами панели внутри межпанельного шва, либо это связано с большими дополнительными затратами. Высокий уровень трудозатрат ведет к существенному повышению стоимости ремонтных работ. Задачей настоящего изобретения является разработка способа, лишенного указанных недостатков. Эта задача достигается тем, что при ремонте межпанельных швов крупнопанельных зданий,включающем заделку нарушенного межпанельного шва, содержащего в наружном слое слой гидроизоляции и гибкую прокладку, герметиком, таким как расширяющаяся пенополиуретановая композиция и покрытие заделанного межпанельного шва гидроизолирующим материалом, согласно изобретению, в слое гидроизоляции и гибкой прокладке нарушенного межпанельного шва выполняют сквозные отверстия, увлажняют или сушат шов при необходимости до влажности, позволяющей оптимально расширяться пенополиуретановой композиции, затем в отверстия нагнетают с некоторым избытком расширяющуюся пенополиуретановую композицию до и/или после гибкой прокладки, а отверстия заделывают пробкой. Перфорирование межпанельного шва является более щадящим методом внутрь доступа шва, по сравнению с выбивкой герметика и не приводит к образованию трещин в защитном слое панели. Пе 14697 нополиуретановая композиция при расширении в закрытом объеме заполняет все трещины и пустоты,а в результате проходящей полимеризации надежно приклеивается к торцам панели, создавая герметичное соединение. Избыток непрореагировавшей пенополиуретановой композиции создает возможность самопроизвольного восстановления теплогидроизоляции при порывах шва в результате подвижек. Кроме того, применение однокомпонентного пенополиуретана способствует осушению полостей,так как влага является катализатором реакции полимеризации. Наличие клеящей гидроизоляционной пленки пенополиуретановой композиции создает 24 дополнительных рубежа гидроизоляции, что резко повышает надежность ремонта, а заполнение через каждое второе отверстие обеспечивает надежный контроль потного заполнения всех пустот и трещин внутри шва, без его полного вскрытия. Заявляемый способ приводит к значительному уменьшению брака и снижению трудозатрат при ремонтных работах в 2,5-4 раза. Примеры осуществления способа. Пример 1. Ремонт в условиях сухой, жаркой погоды. Межпанельный шов со слабо нарушенной защитой перфорируется отверстиями диаметром 12 мм(внешний диаметр ствола нагнетающего пистолета),расположенными на расстоянии 25 см и увлажняют с помощью водного пистолета. Когда влажность достигнет 60-75 , в каждое второе отверстие нагнетают пенополиуретановую композицию до появления пены из соседнего отверстия и все отверстия заделываются пробкой. После застывания пенополиуретана межпанельный шов укрывают гидроизо ляционной мастикой для ремонтно-строительных работ. Пример 2. Ремонт в условиях зимы или высокой влажности. Межпанельный шов с сильно нарушенной защитой перфорируется отверстиями диаметром 8 мм(внешний диаметр ствола нагнетающего пистолета),расположенными на расстоянии 15 см и сушат с помощью теплового пистолета. Когда влажность достигнет 70-80 , в каждое второе отверстие нагнетают пенополиуретановую композицию до появления пены из соседнего отверстия и заделывают каждое отверстие пробкой. После застывания пенополиуретана межпанельный шов укрывают гидроизоляционной мастикой для ремонтностроительных работ. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ ремонта межпанельных швов крупнопанельных зданий, включающий заделку нарушенного межпанельного шва, содержащего в наружном слое слой гидроизоляции и гибкую прокладку, герметиком, таким как расширяющаяся пенополиуретановая композиция и покрытие заделанного межпанельного шва гидроизолирующим материалом, отличающийся тем, что в слое гидроизоляции и гибкой прокладке нарушенного межпанельного шва выполняют сквозные отверстия, увлажняют или сушат шов при необходимости до влажности, позволяющей оптимально расширяться пенополиуретановой композиции, затем в отверстия нагнетают с некоторым избытком расширяющуюся пенополиуретановую композицию до и/или после гибкой прокладки, а отверстия заделывают пробкой.
