Гидромеханическая передача

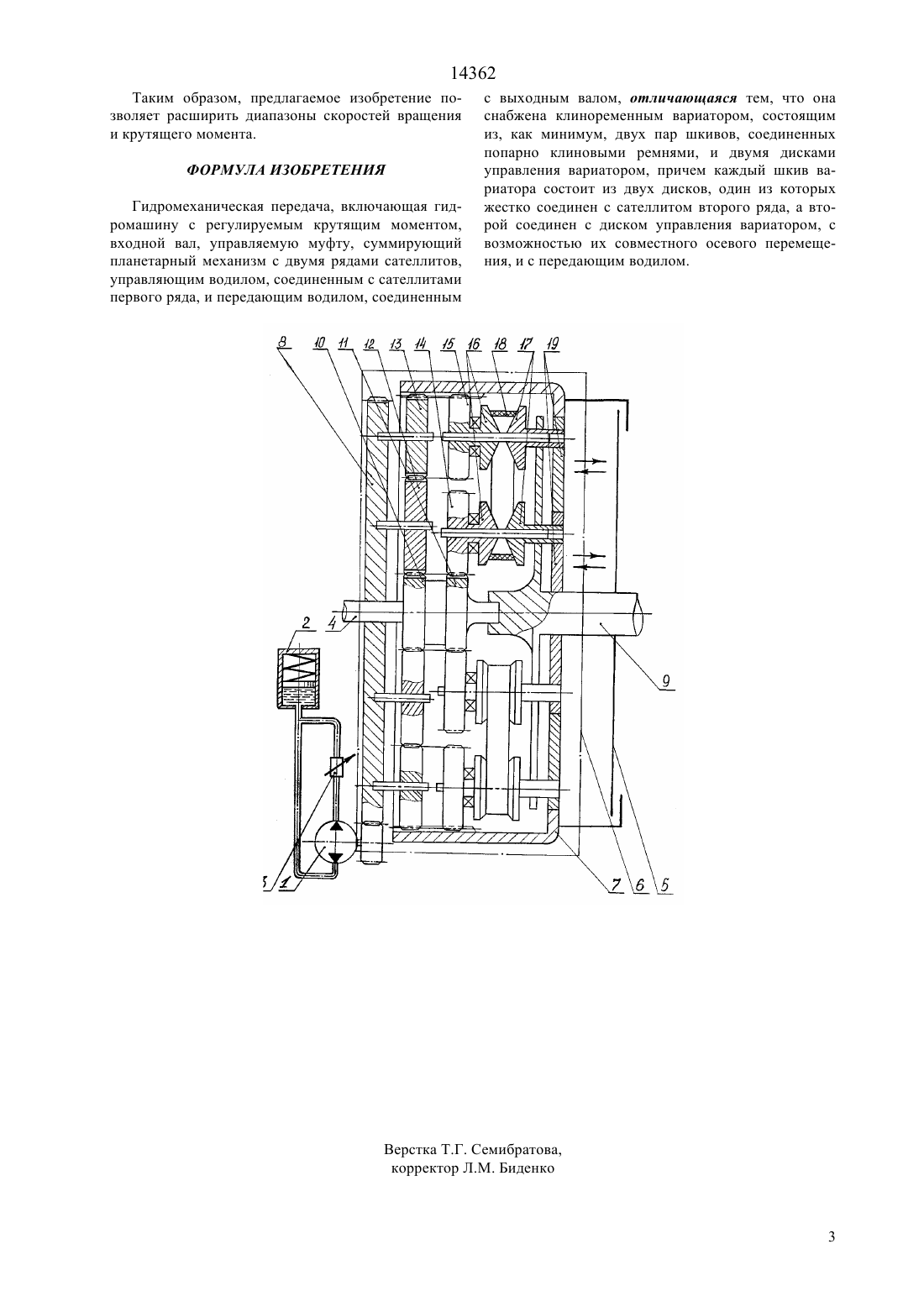

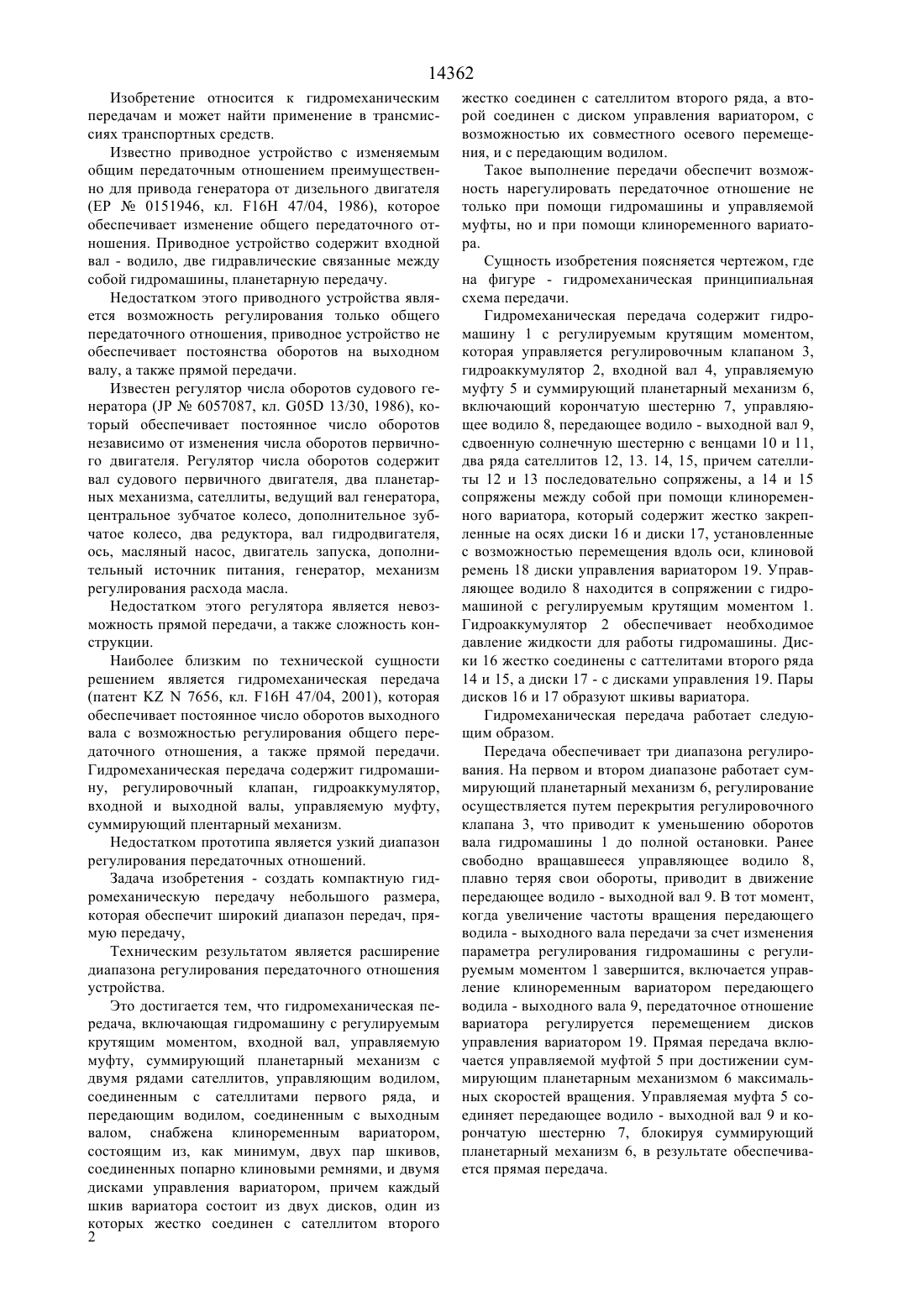

(51)7 16 47/04 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(76) Хабиев Мухит Ауесханович Багаев Ерлан Мажитович(57) Изобретение относится к гидромеханическим передачам и может найти применение в трансмиссиях транспортных средств. Техническим результатом является расширение диапазона регулирования передаточного отношения устройства. Это достигается тем, что гидромеханическая передача, включающая гидромашину с регулируемым крутящим моментом, входной вал, управляемую муфту, суммирующий планетарный механизм с двумя рядами сателлитов, управляющим водилом,соединенным с сателлитами первого ряда, и передающим водилом, соединенным с выходным валом, снабжена клиноременным вариатором,состоящим из, как минимум, двух пар шкивов,соединенных попарно клиновыми ремнями, и двумя дисками управления вариатором, причем каждый шкив вариатора состоит из двух дисков, один из которых жестко соединен с сателлитом второго ряда, а второй соединен с диском управления вариатором, с возможностью их совместного осевого перемещения, и с передающим водилом. 14362 Изобретение относится к гидромеханическим передачам и может найти применение в трансмиссиях транспортных средств. Известно приводное устройство с изменяемым общим передаточным отношением преимущественно для привода генератора от дизельного двигателя(ЕР 0151946, кл. 16 Н 47/04, 1986), которое обеспечивает изменение общего передаточного отношения. Приводное устройство содержит входной вал - водило, две гидравлические связанные между собой гидромашины, планетарную передачу. Недостатком этого приводного устройства является возможность регулирования только общего передаточного отношения, приводное устройство не обеспечивает постоянства оборотов на выходном валу, а также прямой передачи. Известен регулятор числа оборотов судового генератора (6057087, кл. 05 13/30, 1986), который обеспечивает постоянное число оборотов независимо от изменения числа оборотов первичного двигателя. Регулятор числа оборотов содержит вал судового первичного двигателя, два планетарных механизма, сателлиты, ведущий вал генератора,центральное зубчатое колесо, дополнительное зубчатое колесо, два редуктора, вал гидродвигателя,ось, масляный насос, двигатель запуска, дополнительный источник питания, генератор, механизм регулирования расхода масла. Недостатком этого регулятора является невозможность прямой передачи, а также сложность конструкции. Наиболее близким по технической сущности решением является гидромеханическая передача(патент 7656, кл. 16 47/04, 2001), которая обеспечивает постоянное число оборотов выходного вала с возможностью регулирования общего передаточного отношения, а также прямой передачи. Гидромеханическая передача содержит гидромашину, регулировочный клапан, гидроаккумулятор,входной и выходной валы, управляемую муфту,суммирующий плентарный механизм. Недостатком прототипа является узкий диапазон регулирования передаточных отношений. Задача изобретения - создать компактную гидромеханическую передачу небольшого размера,которая обеспечит широкий диапазон передач, прямую передачу,Техническим результатом является расширение диапазона регулирования передаточного отношения устройства. Это достигается тем, что гидромеханическая передача, включающая гидромашину с регулируемым крутящим моментом, входной вал, управляемую муфту, суммирующий планетарный механизм с двумя рядами сателлитов, управляющим водилом,соединенным с сателлитами первого ряда, и передающим водилом, соединенным с выходным валом, снабжена клиноременным вариатором,состоящим из, как минимум, двух пар шкивов,соединенных попарно клиновыми ремнями, и двумя дисками управления вариатором, причем каждый шкив вариатора состоит из двух дисков, один из которых жестко соединен с сателлитом второго 2 жестко соединен с сателлитом второго ряда, а второй соединен с диском управления вариатором, с возможностью их совместного осевого перемещения, и с передающим водилом. Такое выполнение передачи обеспечит возможность нарегулировать передаточное отношение не только при помощи гидромашины и управляемой муфты, но и при помощи клиноременного вариатора. Сущность изобретения поясняется чертежом, где на фигуре - гидромеханическая принципиальная схема передачи. Гидромеханическая передача содержит гидромашину 1 с регулируемым крутящим моментом,которая управляется регулировочным клапаном 3,гидроаккумулятор 2, входной вал 4, управляемую муфту 5 и суммирующий планетарный механизм 6,включающий корончатую шестерню 7, управляющее водило 8, передающее водило - выходной вал 9,сдвоенную солнечную шестерню с венцами 10 и 11,два ряда сателлитов 12, 13. 14, 15, причем сателлиты 12 и 13 последовательно сопряжены, а 14 и 15 сопряжены между собой при помощи клиноременного вариатора, который содержит жестко закрепленные на осях диски 16 и диски 17, установленные с возможностью перемещения вдоль оси, клиновой ремень 18 диски управления вариатором 19. Управляющее водило 8 находится в сопряжении с гидромашиной с регулируемым крутящим моментом 1. Гидроаккумулятор 2 обеспечивает необходимое давление жидкости для работы гидромашины. Диски 16 жестко соединены с саттелитами второго ряда 14 и 15, а диски 17 - с дисками управления 19. Пары дисков 16 и 17 образуют шкивы вариатора. Гидромеханическая передача работает следующим образом. Передача обеспечивает три диапазона регулирования. На первом и втором диапазоне работает суммирующий планетарный механизм 6, регулирование осуществляется путем перекрытия регулировочного клапана 3, что приводит к уменьшению оборотов вала гидромашины 1 до полной остановки. Ранее свободно вращавшееся управляющее водило 8,плавно теряя свои обороты, приводит в движение передающее водило - выходной вал 9. В тот момент,когда увеличение частоты вращения передающего водила - выходного вала передачи за счет изменения параметра регулирования гидромашины с регулируемым моментом 1 завершится, включается управление клиноременным вариатором передающего водила - выходного вала 9, передаточное отношение вариатора регулируется перемещением дисков управления вариатором 19. Прямая передача включается управляемой муфтой 5 при достижении суммирующим планетарным механизмом 6 максимальных скоростей вращения. Управляемая муфта 5 соединяет передающее водило - выходной вал 9 и корончатую шестерню 7, блокируя суммирующий планетарный механизм 6, в результате обеспечивается прямая передача. 14362 Таким образом, предлагаемое изобретение позволяет расширить диапазоны скоростей вращения и крутящего момента. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидромеханическая передача, включающая гидромашину с регулируемым крутящим моментом,входной вал, управляемую муфту, суммирующий планетарный механизм с двумя рядами сателлитов,управляющим водилом, соединенным с сателлитами первого ряда, и передающим водилом, соединенным с выходным валом, отличающаяся тем, что она снабжена клиноременным вариатором, состоящим из, как минимум, двух пар шкивов, соединенных попарно клиновыми ремнями, и двумя дисками управления вариатором, причем каждый шкив вариатора состоит из двух дисков, один из которых жестко соединен с сателлитом второго ряда, а второй соединен с диском управления вариатором, с возможностью их совместного осевого перемещения, и с передающим водилом.
