Отклоняющее устройство

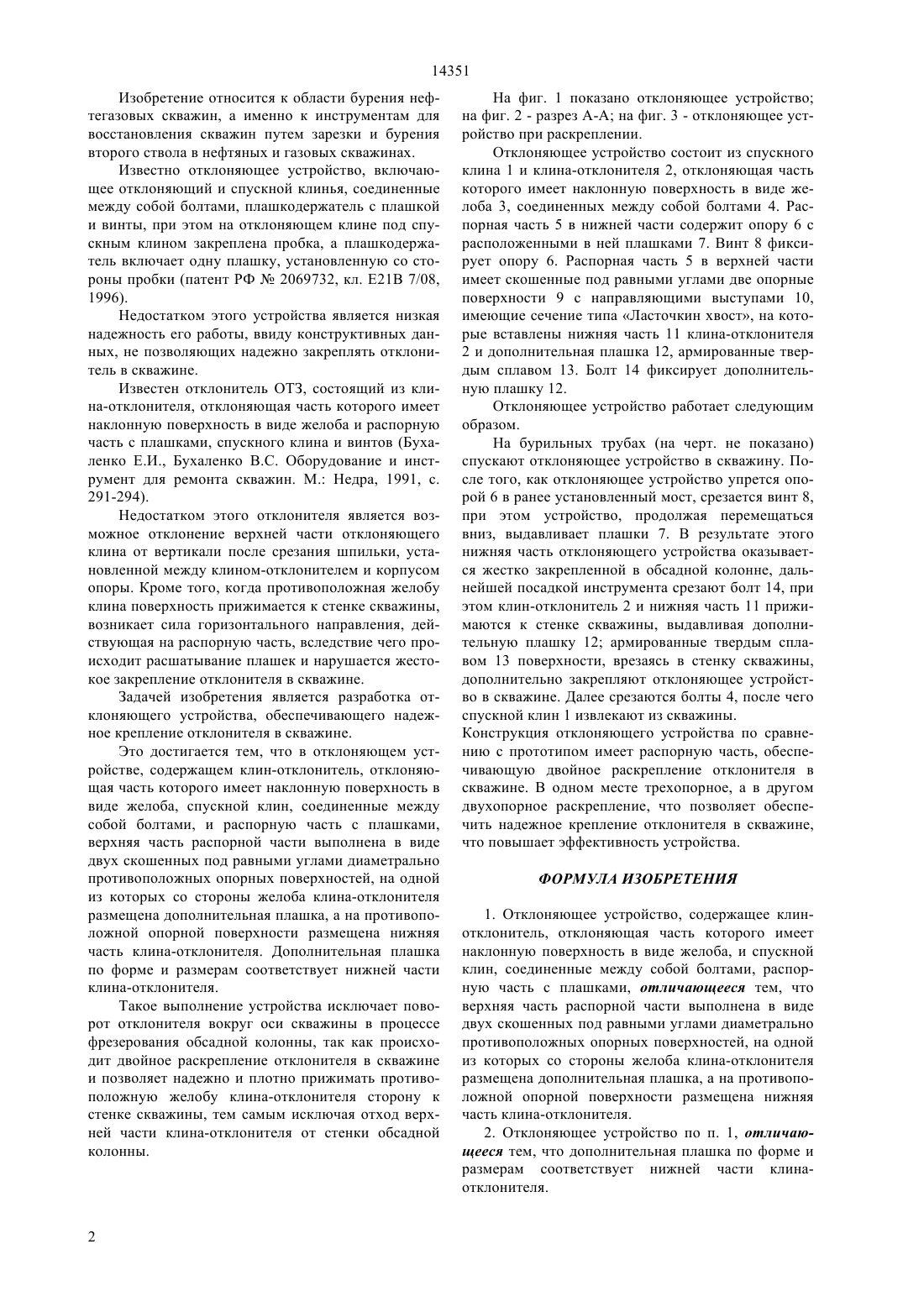

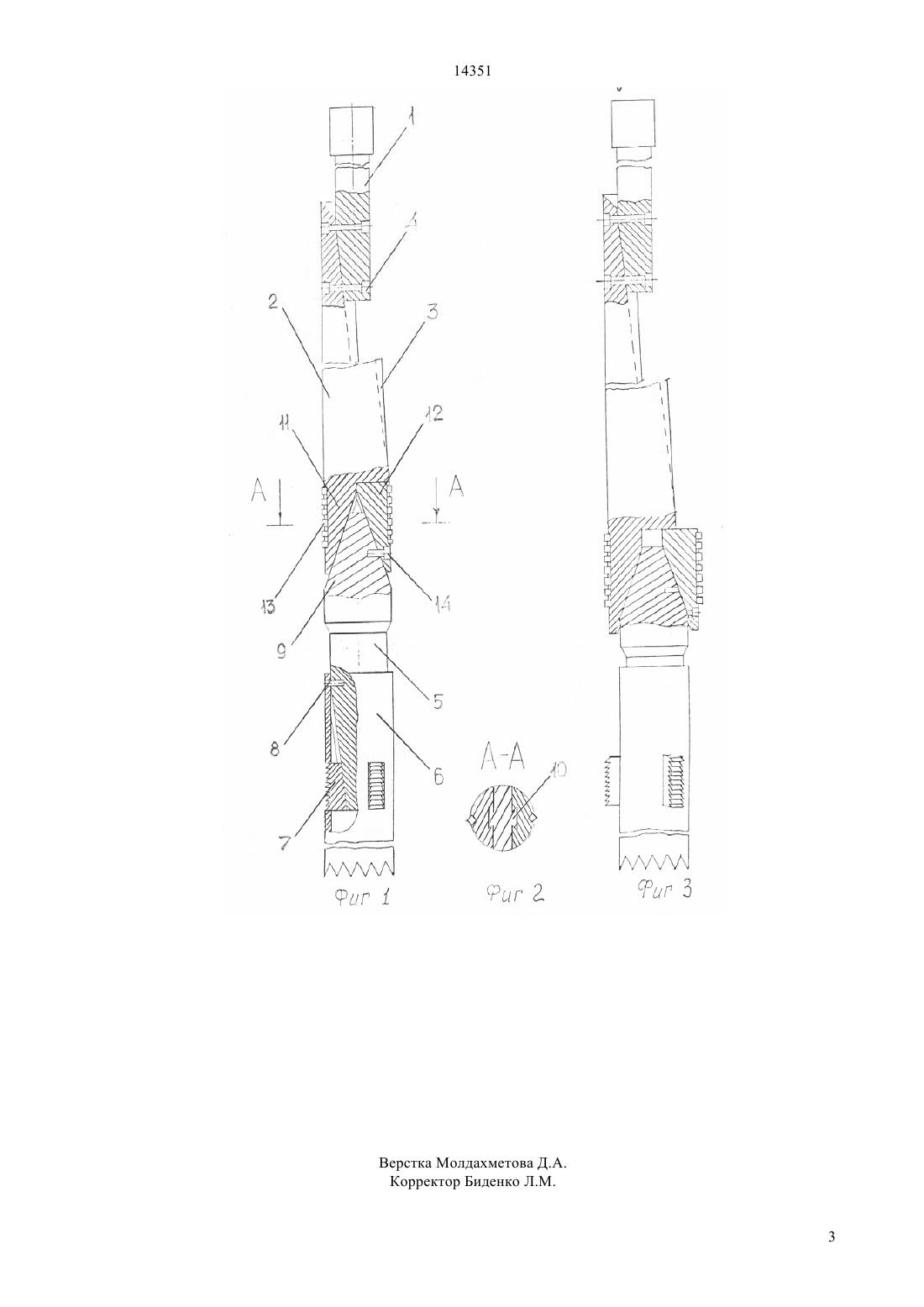

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Технический результат изобретения - обеспечение надежного крепления отклонителя в скважине. Для этого в отклоняющем устройстве, содержащем клин-отклонитель, отклоняющая часть которого имеет наклонную поверхность в виде желоба, и спускной клин соединенные между собой болтами распорную часть с плашками, верхняя часть распорной части выполнена в виде двух скошенных под равными углами диаметрально противоположных опорных поверхностей, на одной из которых со стороны желоба клина-отклонителя размещена дополнительная плашка, а на противоположной опорной поверхности размещена нижняя часть клинаотклонителя. При этом дополнительная плашка по форме и размером соответствует нижней части клина-отклонителя.(72) Мендебаев Токтамыс Нусипхулович Набиев Махамбет Давитович(56) Бухаленко Е.И., Бухаленко Оборудование и инструмент для ремонта скважин. М. Недра,1991, - с. 221-194.(57) Изобретение относится к области бурения нефтегазовых скважин, а именно к инструментам для восстановления скважин путем врезки и бурения второго ствола в нефтяных и газовых скважинах. 14351 Изобретение относится к области бурения нефтегазовых скважин, а именно к инструментам для восстановления скважин путем зарезки и бурения второго ствола в нефтяных и газовых скважинах. Известно отклоняющее устройство, включающее отклоняющий и спускной клинья, соединенные между собой болтами, плашкодержатель с плашкой и винты, при этом на отклоняющем клине под спускным клином закреплена пробка, а плашкодержатель включает одну плашку, установленную со стороны пробки (патент РФ 2069732, кл. Е 21 В 7/08,1996). Недостатком этого устройства является низкая надежность его работы, ввиду конструктивных данных, не позволяющих надежно закреплять отклонитель в скважине. Известен отклонитель ОТЗ, состоящий из клина-отклонителя, отклоняющая часть которого имеет наклонную поверхность в виде желоба и распорную часть с плашками, спускного клина и винтов (Бухаленко Е.И., Бухаленко Оборудование и инструмент для ремонта скважин. М. Недра, 1991, с. 291-294). Недостатком этого отклонителя является возможное отклонение верхней части отклоняющего клина от вертикали после срезания шпильки, установленной между клином-отклонителем и корпусом опоры. Кроме того, когда противоположная желобу клина поверхность прижимается к стенке скважины,возникает сила горизонтального направления, действующая на распорную часть, вследствие чего происходит расшатывание плашек и нарушается жестокое закрепление отклонителя в скважине. Задачей изобретения является разработка отклоняющего устройства, обеспечивающего надежное крепление отклонителя в скважине. Это достигается тем, что в отклоняющем устройстве, содержащем клин-отклонитель, отклоняющая часть которого имеет наклонную поверхность в виде желоба, спускной клин, соединенные между собой болтами, и распорную часть с плашками,верхняя часть распорной части выполнена в виде двух скошенных под равными углами диаметрально противоположных опорных поверхностей, на одной из которых со стороны желоба клина-отклонителя размещена дополнительная плашка, а на противоположной опорной поверхности размещена нижняя часть клина-отклонителя. Дополнительная плашка по форме и размерам соответствует нижней части клина-отклонителя. Такое выполнение устройства исключает поворот отклонителя вокруг оси скважины в процессе фрезерования обсадной колонны, так как происходит двойное раскрепление отклонителя в скважине и позволяет надежно и плотно прижимать противоположную желобу клина-отклонителя сторону к стенке скважины, тем самым исключая отход верхней части клина-отклонителя от стенки обсадной колонны. На фиг. 1 показано отклоняющее устройство на фиг. 2 - разрез А-А на фиг. 3 - отклоняющее устройство при раскреплении. Отклоняющее устройство состоит из спускного клина 1 и клина-отклонителя 2, отклоняющая часть которого имеет наклонную поверхность в виде желоба 3, соединенных между собой болтами 4. Распорная часть 5 в нижней части содержит опору 6 с расположенными в ней плашками 7. Винт 8 фиксирует опору 6. Распорная часть 5 в верхней части имеет скошенные под равными углами две опорные поверхности 9 с направляющими выступами 10,имеющие сечение типа Ласточкин хвост, на которые вставлены нижняя часть 11 клина-отклонителя 2 и дополнительная плашка 12, армированные твердым сплавом 13. Болт 14 фиксирует дополнительную плашку 12. Отклоняющее устройство работает следующим образом. На бурильных трубах (на черт. не показано) спускают отклоняющее устройство в скважину. После того, как отклоняющее устройство упрется опорой 6 в ранее установленный мост, срезается винт 8,при этом устройство, продолжая перемещаться вниз, выдавливает плашки 7. В результате этого нижняя часть отклоняющего устройства оказывается жестко закрепленной в обсадной колонне, дальнейшей посадкой инструмента срезают болт 14, при этом клин-отклонитель 2 и нижняя часть 11 прижимаются к стенке скважины, выдавливая дополнительную плашку 12 армированные твердым сплавом 13 поверхности, врезаясь в стенку скважины,дополнительно закрепляют отклоняющее устройство в скважине. Далее срезаются болты 4, после чего спускной клин 1 извлекают из скважины. Конструкция отклоняющего устройства по сравнению с прототипом имеет распорную часть, обеспечивающую двойное раскрепление отклонителя в скважине. В одном месте трехопорное, а в другом двухопорное раскрепление, что позволяет обеспечить надежное крепление отклонителя в скважине,что повышает эффективность устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Отклоняющее устройство, содержащее клинотклонитель, отклоняющая часть которого имеет наклонную поверхность в виде желоба, и спускной клин, соединенные между собой болтами, распорную часть с плашками, отличающееся тем, что верхняя часть распорной части выполнена в виде двух скошенных под равными углами диаметрально противоположных опорных поверхностей, на одной из которых со стороны желоба клина-отклонителя размещена дополнительная плашка, а на противоположной опорной поверхности размещена нижняя часть клина-отклонителя. 2. Отклоняющее устройство по п. 1, отличающееся тем, что дополнительная плашка по форме и размерам соответствует нижней части клинаотклонителя.
