Инвертирующий усилитель

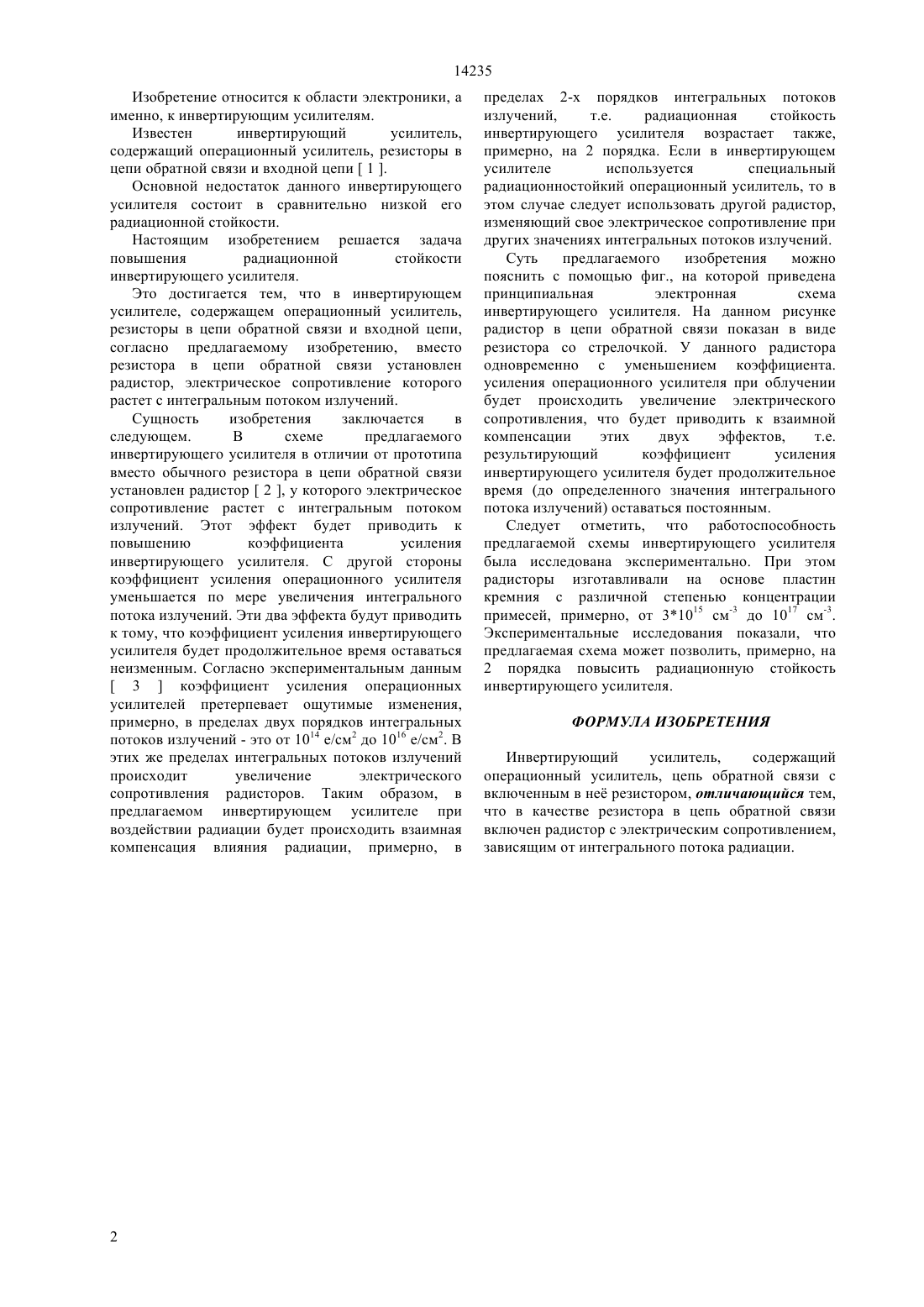

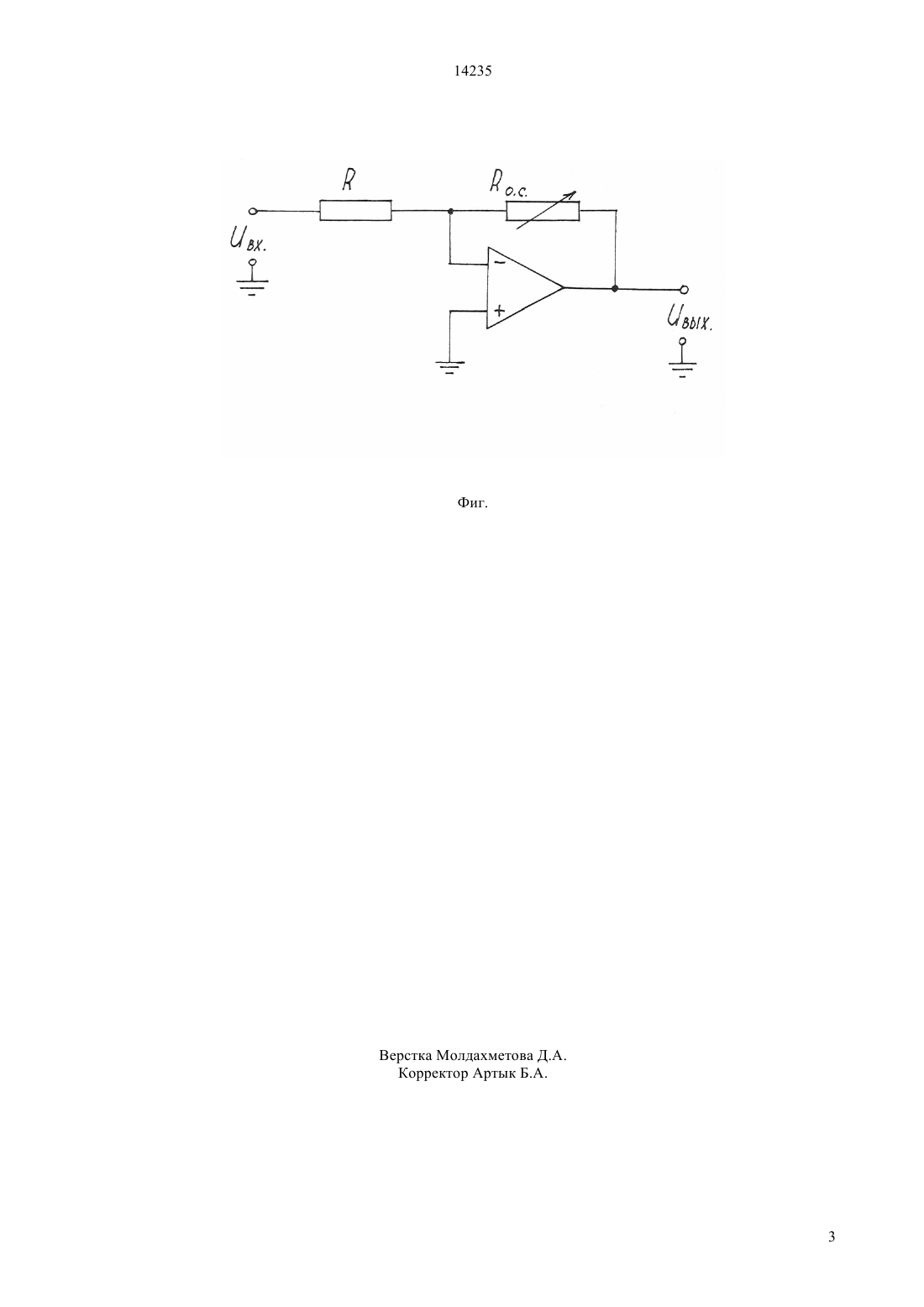

(51) 01 29/72 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области электроники,а именно к инвертирующим усилителям. Инвертирующий усилитель,содержит операционный усилитель, резисторы в цепи обратной связи и входной цепи. Новым является то, что вместо резистора в цепи обратной связи установлен радистор, электрическое сопротивление которого растет с интегральным потоком излучений.(73) Алдамжаров Казбек Бахитович , Туякбаев Альтай Альшерович, Туякбаев Султан Альтаевич , Туякбаев Данияр Алтайевич 14235 Изобретение относится к области электроники, а именно, к инвертирующим усилителям. Известен инвертирующий усилитель,содержащий операционный усилитель, резисторы в цепи обратной связи и входной цепи 1 . Основной недостаток данного инвертирующего усилителя состоит в сравнительно низкой его радиационной стойкости. Настоящим изобретением решается задача повышения радиационной стойкости инвертирующего усилителя. Это достигается тем, что в инвертирующем усилителе, содержащем операционный усилитель,резисторы в цепи обратной связи и входной цепи,согласно предлагаемому изобретению, вместо резистора в цепи обратной связи установлен радистор, электрическое сопротивление которого растет с интегральным потоком излучений. Сущность изобретения заключается в следующем. В схеме предлагаемого инвертирующего усилителя в отличии от прототипа вместо обычного резистора в цепи обратной связи установлен радистор 2 , у которого электрическое сопротивление растет с интегральным потоком излучений. Этот эффект будет приводить к повышению коэффициента усиления инвертирующего усилителя. С другой стороны коэффициент усиления операционного усилителя уменьшается по мере увеличения интегрального потока излучений. Эти два эффекта будут приводить к тому, что коэффициент усиления инвертирующего усилителя будет продолжительное время оставаться неизменным. Согласно экспериментальным данным 3 коэффициент усиления операционных усилителей претерпевает ощутимые изменения,примерно, в пределах двух порядков интегральных потоков излучений - это от 1014 е/см 2 до 1016 е/см 2. В этих же пределах интегральных потоков излучений происходит увеличение электрического сопротивления радисторов. Таким образом, в предлагаемом инвертирующем усилителе при воздействии радиации будет происходить взаимная компенсация влияния радиации, примерно, в пределах 2-х порядков интегральных потоков излучений,т.е. радиационная стойкость инвертирующего усилителя возрастает также,примерно, на 2 порядка. Если в инвертирующем усилителе используется специальный радиационностойкий операционный усилитель, то в этом случае следует использовать другой радистор,изменяющий свое электрическое сопротивление при других значениях интегральных потоков излучений. Суть предлагаемого изобретения можно пояснить с помощью фиг., на которой приведена принципиальная электронная схема инвертирующего усилителя. На данном рисунке радистор в цепи обратной связи показан в виде резистора со стрелочкой. У данного радистора одновременно с уменьшением коэффициента. усиления операционного усилителя при облучении будет происходить увеличение электрического сопротивления, что будет приводить к взаимной компенсации этих двух эффектов,т.е. результирующий коэффициент усиления инвертирующего усилителя будет продолжительное время (до определенного значения интегрального потока излучений) оставаться постоянным. Следует отметить, что работоспособность предлагаемой схемы инвертирующего усилителя была исследована экспериментально. При этом радисторы изготавливали на основе пластин кремния с различной степенью концентрации примесей, примерно, от 31015 см-3 до 1017 см-3. Экспериментальные исследования показали, что предлагаемая схема может позволить, примерно, на 2 порядка повысить радиационную стойкость инвертирующего усилителя. ФОРМУЛА ИЗОБРЕТЕНИЯ Инвертирующий усилитель,содержащий операционный усилитель, цепь обратной связи с включенным в не резистором, отличающийся тем,что в качестве резистора в цепь обратной связи включен радистор с электрическим сопротивлением,зависящим от интегрального потока радиации.
