Отклонитель непрерывного действия

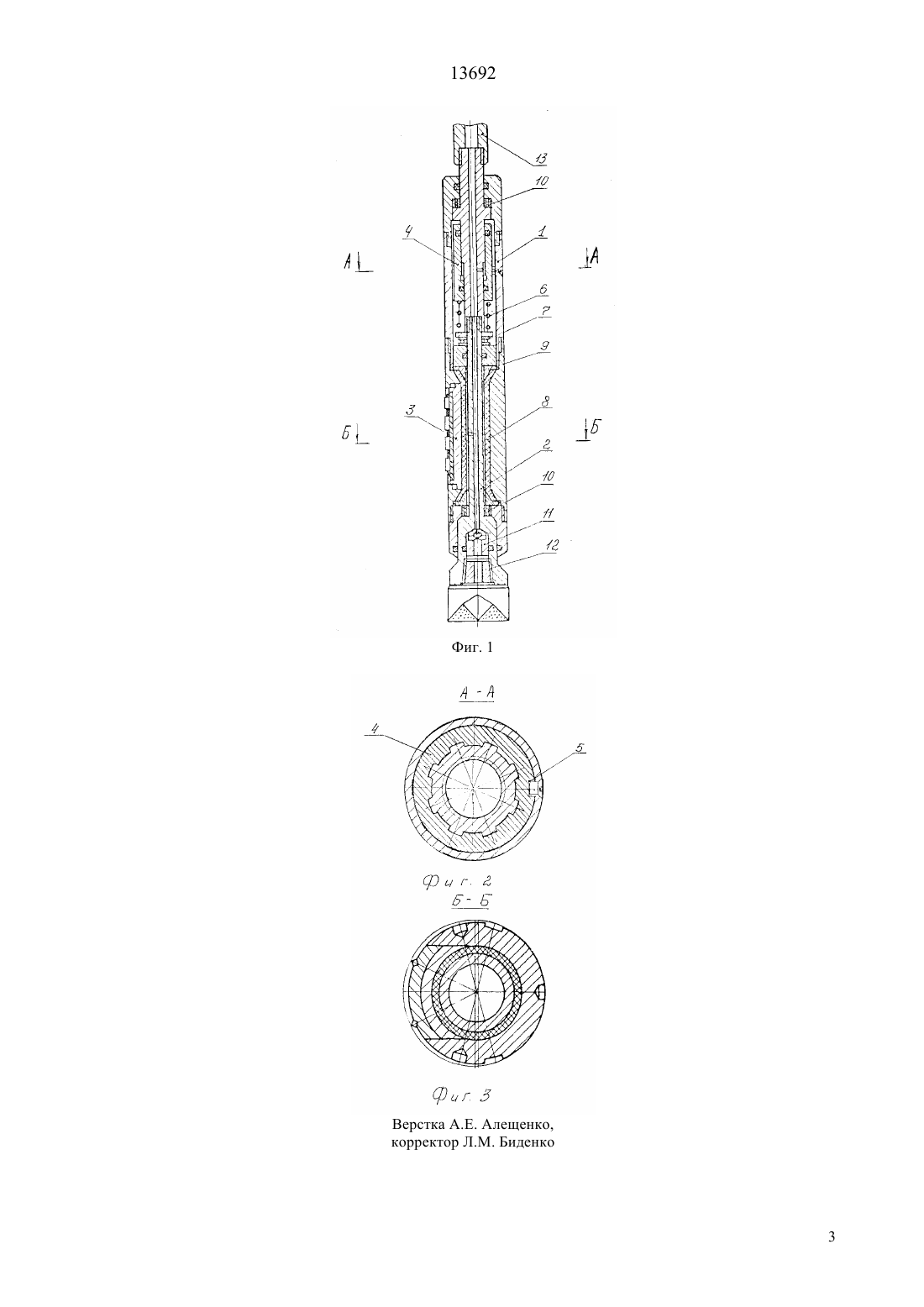

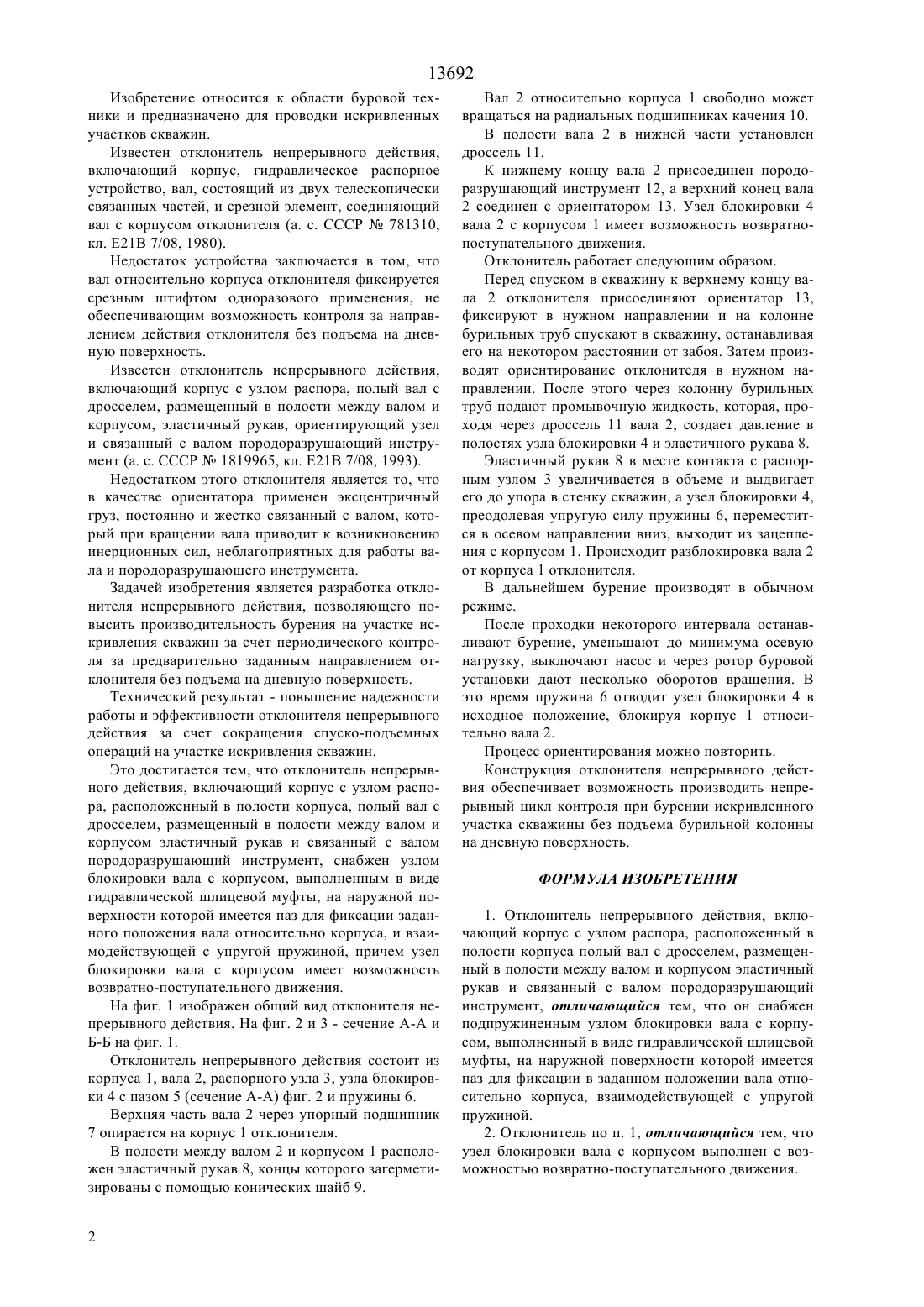

(51)701 29/04 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Карманов Тогыс Досмурзаевич Бобылев Феофан Александрович Вытоптов Филипп Дмитриевич(57) Изобретение относится к области буровой техники и предназначено для проводки искривленных участков скважин. Технический результат изобретения - повышение надежности работы и эффективности отклонителя непрерывного действия за счет сокращения спуско подъемных операций на участке искривления скважин. Это достигается тем, что отклонитель непрерывного действия, включающий корпус с узлом распора, расположенный в полости корпуса полый вал с дросселем, размещенный в полости между валом и корпусом эластичный рукав и связанный с валом породоразрушающий инструмент, согласно изобретению, отклонитель снабжен узлом блокировки вала с корпусом, выполненным в виде гидравлической шлицевой муфты, на наружной поверхности которой имеется паз для фиксации заданного положения вала относительно корпуса, и взаимодействующей с упругой пружиной, причем узел блокировки вала с корпусом имеет возможность возвратнопоступательного движения. 13692 Изобретение относится к области буровой техники и предназначено для проводки искривленных участков скважин. Известен отклонитель непрерывного действия,включающий корпус, гидравлическое распорное устройство, вал, состоящий из двух телескопически связанных частей, и срезной элемент, соединяющий вал с корпусом отклонителя (а. с. СССР 781310,кл. Е 21 В 7/08, 1980). Недостаток устройства заключается в том, что вал относительно корпуса отклонителя фиксируется срезным штифтом одноразового применения, не обеспечивающим возможность контроля за направлением действия отклонителя без подъема на дневную поверхность. Известен отклонитель непрерывного действия,включающий корпус с узлом распора, полый вал с дросселем, размещенный в полости между валом и корпусом, эластичный рукав, ориентирующий узел и связанный с валом породоразрушающий инструмент (а. с. СССР 1819965, кл. Е 21 В 7/08, 1993). Недостатком этого отклонителя является то, что в качестве ориентатора применен эксцентричный груз, постоянно и жестко связанный с валом, который при вращении вала приводит к возникновению инерционных сил, неблагоприятных для работы вала и породоразрушающего инструмента. Задачей изобретения является разработка отклонителя непрерывного действия, позволяющего повысить производительность бурения на участке искривления скважин за счет периодического контроля за предварительно заданным направлением отклонителя без подъема на дневную поверхность. Технический результат - повышение надежности работы и эффективности отклонителя непрерывного действия за счет сокращения спуско-подъемных операций на участке искривления скважин. Это достигается тем, что отклонитель непрерывного действия, включающий корпус с узлом распора, расположенный в полости корпуса, полый вал с дросселем, размещенный в полости между валом и корпусом эластичный рукав и связанный с валом породоразрушающий инструмент, снабжен узлом блокировки вала с корпусом, выполненным в виде гидравлической шлицевой муфты, на наружной поверхности которой имеется паз для фиксации заданного положения вала относительно корпуса, и взаимодействующей с упругой пружиной, причем узел блокировки вала с корпусом имеет возможность возвратно-поступательного движения. На фиг. 1 изображен общий вид отклонителя непрерывного действия. На фиг. 2 и 3 - сечение А-А и Б-Б на фиг. 1. Отклонитель непрерывного действия состоит из корпуса 1, вала 2, распорного узла 3, узла блокировки 4 с пазом 5 (сечение А-А) фиг. 2 и пружины 6. Верхняя часть вала 2 через упорный подшипник 7 опирается на корпус 1 отклонителя. В полости между валом 2 и корпусом 1 расположен эластичный рукав 8, концы которого загерметизированы с помощью конических шайб 9. 2 Вал 2 относительно корпуса 1 свободно может вращаться на радиальных подшипниках качения 10. В полости вала 2 в нижней части установлен дроссель 11. К нижнему концу вала 2 присоединен породоразрушающий инструмент 12, а верхний конец вала 2 соединен с ориентатором 13. Узел блокировки 4 вала 2 с корпусом 1 имеет возможность возвратнопоступательного движения. Отклонитель работает следующим образом. Перед спуском в скважину к верхнему концу вала 2 отклонителя присоединяют ориентатор 13,фиксируют в нужном направлении и на колонне бурильных труб спускают в скважину, останавливая его на некотором расстоянии от забоя. Затем производят ориентирование отклонитедя в нужном направлении. После этого через колонну бурильных труб подают промывочную жидкость, которая, проходя через дроссель 11 вала 2, создает давление в полостях узла блокировки 4 и эластичного рукава 8. Эластичный рукав 8 в месте контакта с распорным узлом 3 увеличивается в объеме и выдвигает его до упора в стенку скважин, а узел блокировки 4,преодолевая упругую силу пружины 6, переместится в осевом направлении вниз, выходит из зацепления с корпусом 1. Происходит разблокировка вала 2 от корпуса 1 отклонителя. В дальнейшем бурение производят в обычном режиме. После проходки некоторого интервала останавливают бурение, уменьшают до минимума осевую нагрузку, выключают насос и через ротор буровой установки дают несколько оборотов вращения. В это время пружина 6 отводит узел блокировки 4 в исходное положение, блокируя корпус 1 относительно вала 2. Процесс ориентирования можно повторить. Конструкция отклонителя непрерывного действия обеспечивает возможность производить непрерывный цикл контроля при бурении искривленного участка скважины без подъема бурильной колонны на дневную поверхность. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Отклонитель непрерывного действия, включающий корпус с узлом распора, расположенный в полости корпуса полый вал с дросселем, размещенный в полости между валом и корпусом эластичный рукав и связанный с валом породоразрушающий инструмент, отличающийся тем, что он снабжен подпружиненным узлом блокировки вала с корпусом, выполненный в виде гидравлической шлицевой муфты, на наружной поверхности которой имеется паз для фиксации в заданном положении вала относительно корпуса, взаимодействующей с упругой пружиной. 2. Отклонитель по п. 1, отличающийся тем, что узел блокировки вала с корпусом выполнен с возможностью возвратно-поступательного движения.
