Глушитель шума отработанных газов

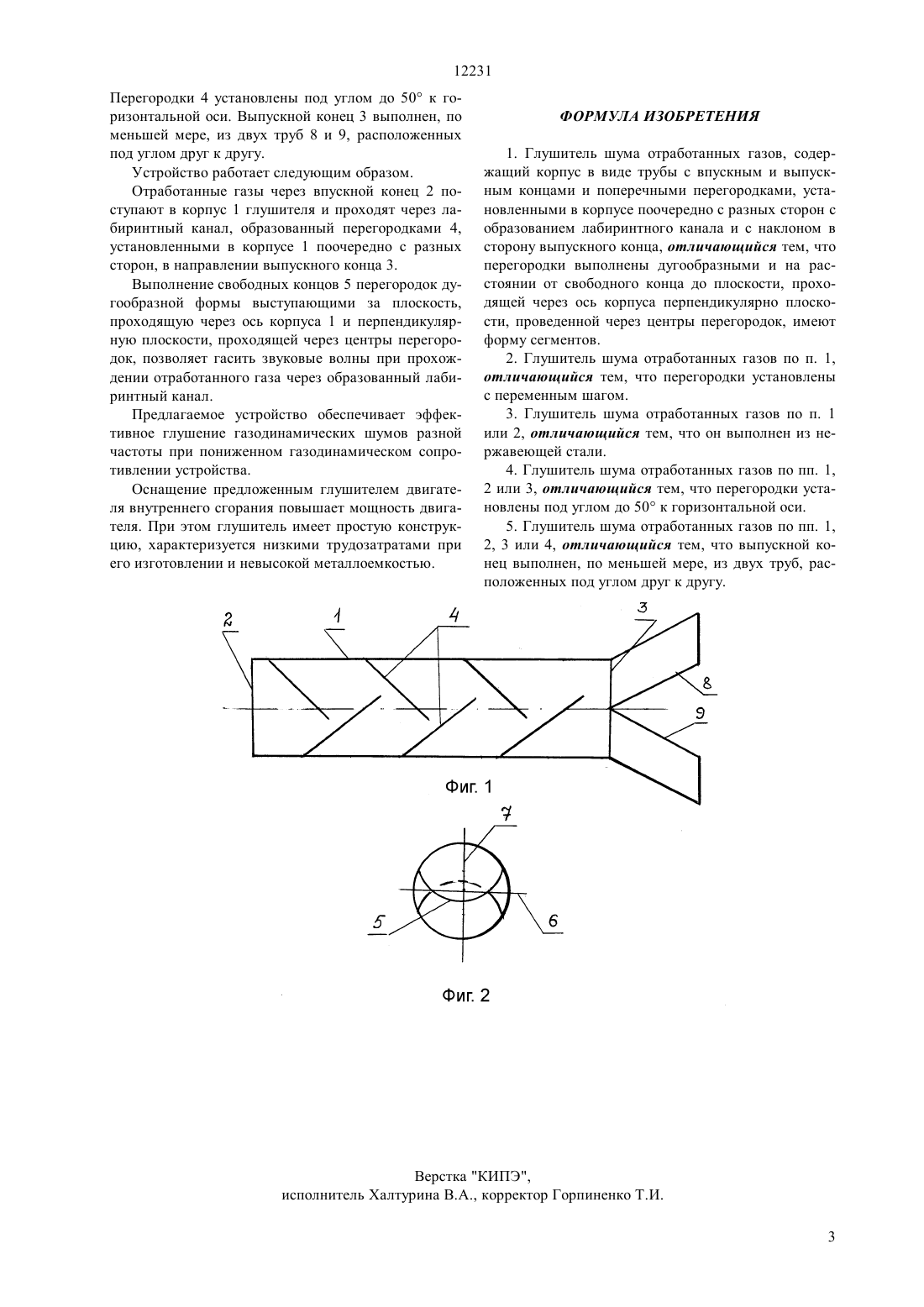

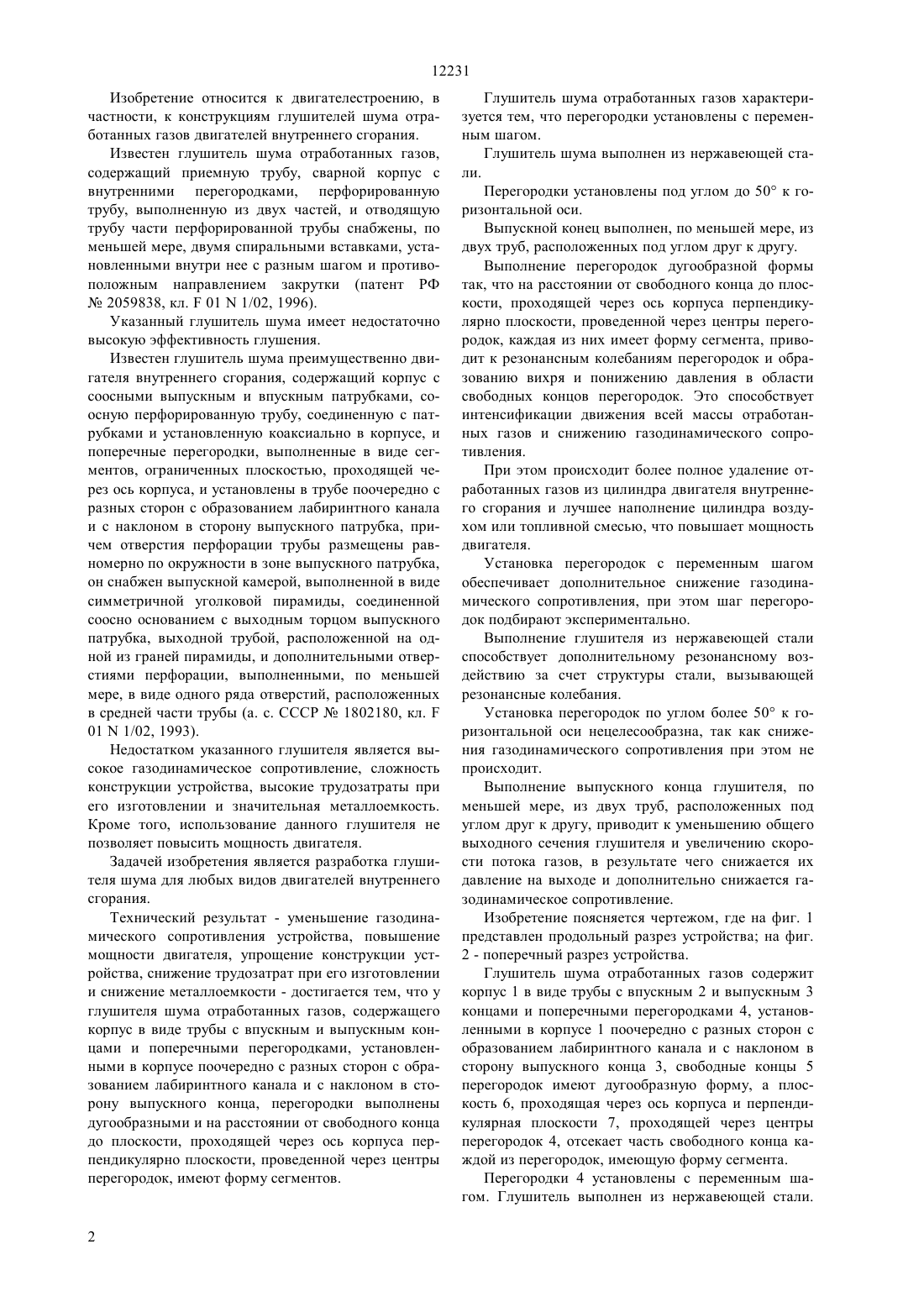

(51)7 01 1/02 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Нусупбекова Дина Акаевна Аспандияров Булат Билялович Дарвин Владимир Михайлович(54) ГЛУШИТЕЛЬ ШУМА ОТРАБОТАННЫХ ГАЗОВ(57) Изобретение относится к двигателестроению, в частности, к конструкциям глушителей шума отработанных газов двигателей внутреннего сгорания. Технический результат изобретения - уменьшение газодинамического сопротивления устройства,повышение мощности двигателя, упрощение конструкции устройства, снижение трудозатрат при его изготовлении и снижение металлоемкости. Это достигается тем, что в глушителе шума отработанных газов, содержащем корпус в виде трубы с впускным и выпускным концами и поперечными перегородками, установленными в корпусе поочередно с разных сторон с образованием лабиринтного канала и с наклоном в сторону выпускного конца,перегородки выполнены дугообразными и на расстоянии от свободного конца до плоскости, проходящей через ось корпуса перпендикулярно плоскости, проведенной через центры перегородок, имеют форму сегментов. Перегородки могут быть установлены с переменным шагом, под углом до 50 к горизонтальной оси. Глушитель может быть выполнен из нержавеющей стали, а его выпускной конец, по меньшей мере, из двух труб, расположенных под углом друг к другу. 12231 Изобретение относится к двигателестроению, в частности, к конструкциям глушителей шума отработанных газов двигателей внутреннего сгорания. Известен глушитель шума отработанных газов,содержащий приемную трубу, сварной корпус с внутренними перегородками, перфорированную трубу, выполненную из двух частей, и отводящую трубу части перфорированной трубы снабжены, по меньшей мере, двумя спиральными вставками, установленными внутри нее с разным шагом и противоположным направлением закрутки (патент РФ 2059838, кл.011/02, 1996). Указанный глушитель шума имеет недостаточно высокую эффективность глушения. Известен глушитель шума преимущественно двигателя внутреннего сгорания, содержащий корпус с соосными выпускным и впускным патрубками, соосную перфорированную трубу, соединенную с патрубками и установленную коаксиально в корпусе, и поперечные перегородки, выполненные в виде сегментов, ограниченных плоскостью, проходящей через ось корпуса, и установлены в трубе поочередно с разных сторон с образованием лабиринтного канала и с наклоном в сторону выпускного патрубка, причем отверстия перфорации трубы размещены равномерно по окружности в зоне выпускного патрубка,он снабжен выпускной камерой, выполненной в виде симметричной уголковой пирамиды, соединенной соосно основанием с выходным торцом выпускного патрубка, выходной трубой, расположенной на одной из граней пирамиды, и дополнительными отверстиями перфорации, выполненными, по меньшей мере, в виде одного ряда отверстий, расположенных в средней части трубы (а. с. СССР 1802180, кл.011/02, 1993). Недостатком указанного глушителя является высокое газодинамическое сопротивление, сложность конструкции устройства, высокие трудозатраты при его изготовлении и значительная металлоемкость. Кроме того, использование данного глушителя не позволяет повысить мощность двигателя. Задачей изобретения является разработка глушителя шума для любых видов двигателей внутреннего сгорания. Технический результат - уменьшение газодинамического сопротивления устройства, повышение мощности двигателя, упрощение конструкции устройства, снижение трудозатрат при его изготовлении и снижение металлоемкости - достигается тем, что у глушителя шума отработанных газов, содержащего корпус в виде трубы с впускным и выпускным концами и поперечными перегородками, установленными в корпусе поочередно с разных сторон с образованием лабиринтного канала и с наклоном в сторону выпускного конца, перегородки выполнены дугообразными и на расстоянии от свободного конца до плоскости, проходящей через ось корпуса перпендикулярно плоскости, проведенной через центры перегородок, имеют форму сегментов. Глушитель шума отработанных газов характеризуется тем, что перегородки установлены с переменным шагом. Глушитель шума выполнен из нержавеющей стали. Перегородки установлены под углом до 50 к горизонтальной оси. Выпускной конец выполнен, по меньшей мере, из двух труб, расположенных под углом друг к другу. Выполнение перегородок дугообразной формы так, что на расстоянии от свободного конца до плоскости, проходящей через ось корпуса перпендикулярно плоскости, проведенной через центры перегородок, каждая из них имеет форму сегмента, приводит к резонансным колебаниям перегородок и образованию вихря и понижению давления в области свободных концов перегородок. Это способствует интенсификации движения всей массы отработанных газов и снижению газодинамического сопротивления. При этом происходит более полное удаление отработанных газов из цилиндра двигателя внутреннего сгорания и лучшее наполнение цилиндра воздухом или топливной смесью, что повышает мощность двигателя. Установка перегородок с переменным шагом обеспечивает дополнительное снижение газодинамического сопротивления, при этом шаг перегородок подбирают экспериментально. Выполнение глушителя из нержавеющей стали способствует дополнительному резонансному воздействию за счет структуры стали, вызывающей резонансные колебания. Установка перегородок по углом более 50 к горизонтальной оси нецелесообразна, так как снижения газодинамического сопротивления при этом не происходит. Выполнение выпускного конца глушителя, по меньшей мере, из двух труб, расположенных под углом друг к другу, приводит к уменьшению общего выходного сечения глушителя и увеличению скорости потока газов, в результате чего снижается их давление на выходе и дополнительно снижается газодинамическое сопротивление. Изобретение поясняется чертежом, где на фиг. 1 представлен продольный разрез устройства на фиг. 2 - поперечный разрез устройства. Глушитель шума отработанных газов содержит корпус 1 в виде трубы с впускным 2 и выпускным 3 концами и поперечными перегородками 4, установленными в корпусе 1 поочередно с разных сторон с образованием лабиринтного канала и с наклоном в сторону выпускного конца 3, свободные концы 5 перегородок имеют дугообразную форму, а плоскость 6, проходящая через ось корпуса и перпендикулярная плоскости 7, проходящей через центры перегородок 4, отсекает часть свободного конца каждой из перегородок, имеющую форму сегмента. Перегородки 4 установлены с переменным шагом. Глушитель выполнен из нержавеющей стали. 12231 Перегородки 4 установлены под углом до 50 к горизонтальной оси. Выпускной конец 3 выполнен, по меньшей мере, из двух труб 8 и 9, расположенных под углом друг к другу. Устройство работает следующим образом. Отработанные газы через впускной конец 2 поступают в корпус 1 глушителя и проходят через лабиринтный канал, образованный перегородками 4,установленными в корпусе 1 поочередно с разных сторон, в направлении выпускного конца 3. Выполнение свободных концов 5 перегородок дугообразной формы выступающими за плоскость,проходящую через ось корпуса 1 и перпендикулярную плоскости, проходящей через центры перегородок, позволяет гасить звуковые волны при прохождении отработанного газа через образованный лабиринтный канал. Предлагаемое устройство обеспечивает эффективное глушение газодинамических шумов разной частоты при пониженном газодинамическом сопротивлении устройства. Оснащение предложенным глушителем двигателя внутреннего сгорания повышает мощность двигателя. При этом глушитель имеет простую конструкцию, характеризуется низкими трудозатратами при его изготовлении и невысокой металлоемкостью. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Глушитель шума отработанных газов, содержащий корпус в виде трубы с впускным и выпускным концами и поперечными перегородками, установленными в корпусе поочередно с разных сторон с образованием лабиринтного канала и с наклоном в сторону выпускного конца, отличающийся тем, что перегородки выполнены дугообразными и на расстоянии от свободного конца до плоскости, проходящей через ось корпуса перпендикулярно плоскости, проведенной через центры перегородок, имеют форму сегментов. 2. Глушитель шума отработанных газов по п. 1,отличающийся тем, что перегородки установлены с переменным шагом. 3. Глушитель шума отработанных газов по п. 1 или 2, отличающийся тем, что он выполнен из нержавеющей стали. 4. Глушитель шума отработанных газов по пп. 1,2 или 3, отличающийся тем, что перегородки установлены под углом до 50 к горизонтальной оси. 5. Глушитель шума отработанных газов по пп. 1,2, 3 или 4, отличающийся тем, что выпускной конец выполнен, по меньшей мере, из двух труб, расположенных под углом друг к другу.
