Устройство для крепления навесного оборудования к ковшу экскаватора

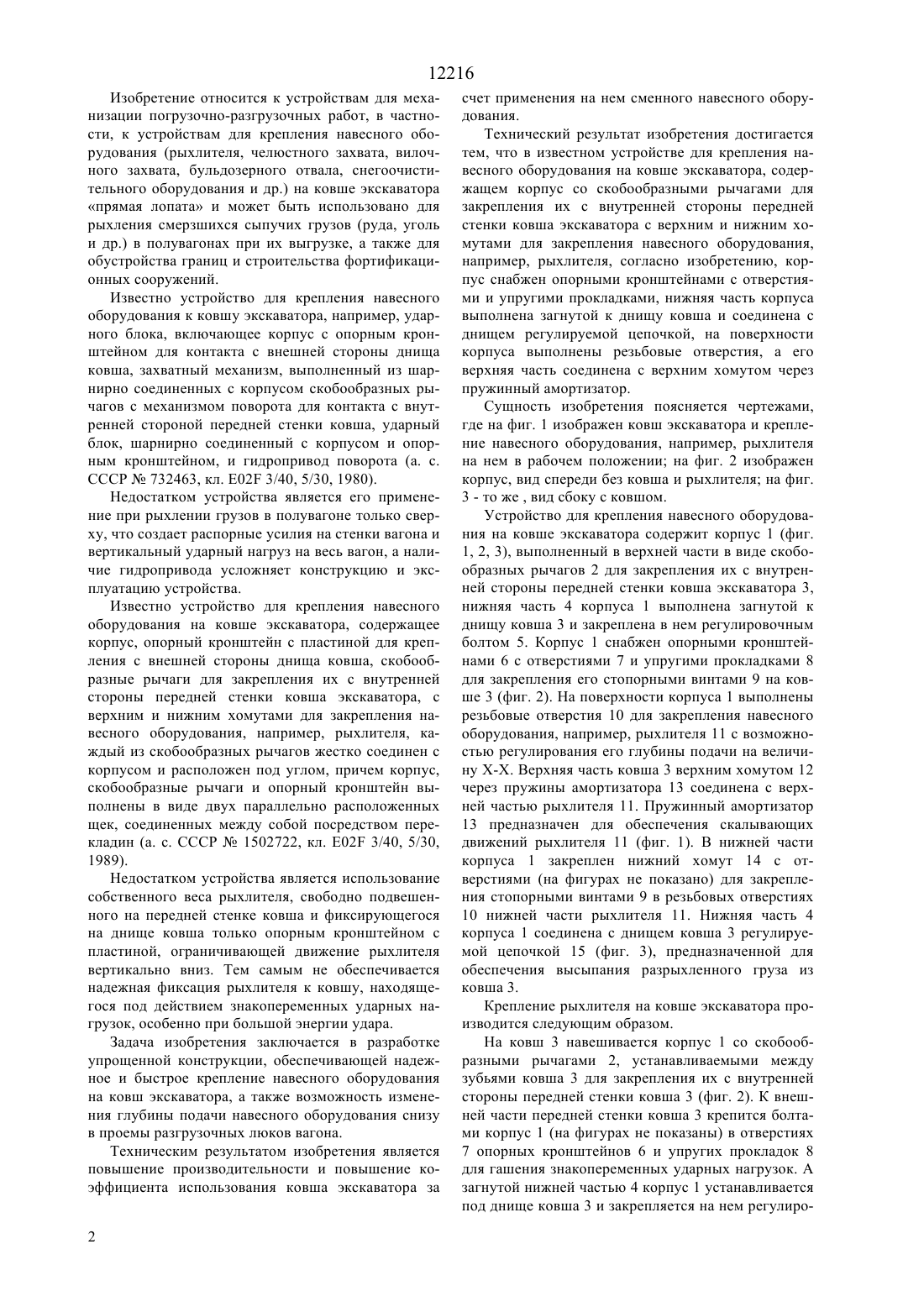

(51)7 02 3/40, 02 5/30 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Шокаев Ерболат Ибраимович Ошамбаев Берик Капасович Стамбеков Турганбек Мухаметкалиевич Бекбаев Жусупбек Асылгазиевич Токмагамбетов Алькен Шугаинбекович Кайым Талгат Тотышулы(73) Военный институт Комитета национальной безопасности Республики Казахстан(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ НАВЕСНОГО ОБОРУДОВАНИЯ К КОВШУ ЭКСКАВАТОРА(57) Изобретение относится к устройствам для механизации погрузочно-разгрузочных работ, в частности, к устройствам для крепления навесного оборудования (рыхлителя, челюстного захвата, вилочного захвата, бульдозерного отвала, снегоочистительного оборудования и др.) на ковше экскаватора прямая лопата и может быть использовано для рыхления смерзшихся сыпучих грузов (руда, уголь и др.) в полувагонах при их выгрузке, а также для обустройства границ и строительства фортификационных сооружений. Техническим результатом изобретения является повышение производительности и повышение коэффициента использования землеройных машин за счет применения сменного навесного оборудования. Это достигается тем, что в устройстве для крепления навесного оборудования к ковшу экскаватора,содержащем корпус со скобообразными рычагами для закрепления их с внутренней стороны передней стенки ковша экскаватора, с верхним и нижним хомутами для закрепления навесного оборудования,например, рыхлителя, корпус снабжен опорными кронштейнами с отверстиями и упругими прокладками, нижняя часть корпуса выполнена загнутой к днищу ковша и соединена с днищем регулируемой цепочкой, на поверхности корпуса выполнены резьбовые отверстия, а его верхняя часть соединена с верхним хомутом через пружинный амортизатор. 12216 Изобретение относится к устройствам для механизации погрузочно-разгрузочных работ, в частности, к устройствам для крепления навесного оборудования (рыхлителя, челюстного захвата, вилочного захвата, бульдозерного отвала, снегоочистительного оборудования и др.) на ковше экскаватора прямая лопата и может быть использовано для рыхления смерзшихся сыпучих грузов (руда, уголь и др.) в полувагонах при их выгрузке, а также для обустройства границ и строительства фортификационных сооружений. Известно устройство для крепления навесного оборудования к ковшу экскаватора, например, ударного блока, включающее корпус с опорным кронштейном для контакта с внешней стороны днища ковша, захватный механизм, выполненный из шарнирно соединенных с корпусом скобообразных рычагов с механизмом поворота для контакта с внутренней стороной передней стенки ковша, ударный блок, шарнирно соединенный с корпусом и опорным кронштейном, и гидропривод поворота (а. с. СССР 732463, кл. Е 02 3/40, 5/30, 1980). Недостатком устройства является его применение при рыхлении грузов в полувагоне только сверху, что создает распорные усилия на стенки вагона и вертикальный ударный нагруз на весь вагон, а наличие гидропривода усложняет конструкцию и эксплуатацию устройства. Известно устройство для крепления навесного оборудования на ковше экскаватора, содержащее корпус, опорный кронштейн с пластиной для крепления с внешней стороны днища ковша, скобообразные рычаги для закрепления их с внутренней стороны передней стенки ковша экскаватора, с верхним и нижним хомутами для закрепления навесного оборудования, например, рыхлителя, каждый из скобообразных рычагов жестко соединен с корпусом и расположен под углом, причем корпус,скобообразные рычаги и опорный кронштейн выполнены в виде двух параллельно расположенных щек, соединенных между собой посредством перекладин (а. с. СССР 1502722, кл. Е 02 3/40, 5/30,1989). Недостатком устройства является использование собственного веса рыхлителя, свободно подвешенного на передней стенке ковша и фиксирующегося на днище ковша только опорным кронштейном с пластиной, ограничивающей движение рыхлителя вертикально вниз. Тем самым не обеспечивается надежная фиксация рыхлителя к ковшу, находящегося под действием знакопеременных ударных нагрузок, особенно при большой энергии удара. Задача изобретения заключается в разработке упрощенной конструкции, обеспечивающей надежное и быстрое крепление навесного оборудования на ковш экскаватора, а также возможность изменения глубины подачи навесного оборудования снизу в проемы разгрузочных люков вагона. Техническим результатом изобретения является повышение производительности и повышение коэффициента использования ковша экскаватора за 2 счет применения на нем сменного навесного оборудования. Технический результат изобретения достигается тем, что в известном устройстве для крепления навесного оборудования на ковше экскаватора, содержащем корпус со скобообразными рычагами для закрепления их с внутренней стороны передней стенки ковша экскаватора с верхним и нижним хомутами для закрепления навесного оборудования,например, рыхлителя, согласно изобретению, корпус снабжен опорными кронштейнами с отверстиями и упругими прокладками, нижняя часть корпуса выполнена загнутой к днищу ковша и соединена с днищем регулируемой цепочкой, на поверхности корпуса выполнены резьбовые отверстия, а его верхняя часть соединена с верхним хомутом через пружинный амортизатор. Сущность изобретения поясняется чертежами,где на фиг. 1 изображен ковш экскаватора и крепление навесного оборудования, например, рыхлителя на нем в рабочем положении на фиг. 2 изображен корпус, вид спереди без ковша и рыхлителя на фиг. 3 - то же , вид сбоку с ковшом. Устройство для крепления навесного оборудования на ковше экскаватора содержит корпус 1 (фиг. 1, 2, 3), выполненный в верхней части в виде скобообразных рычагов 2 для закрепления их с внутренней стороны передней стенки ковша экскаватора 3,нижняя часть 4 корпуса 1 выполнена загнутой к днищу ковша 3 и закреплена в нем регулировочным болтом 5. Корпус 1 снабжен опорными кронштейнами 6 с отверстиями 7 и упругими прокладками 8 для закрепления его стопорными винтами 9 на ковше 3 (фиг. 2). На поверхности корпуса 1 выполнены резьбовые отверстия 10 для закрепления навесного оборудования, например, рыхлителя 11 с возможностью регулирования его глубины подачи на величину Х-Х. Верхняя часть ковша 3 верхним хомутом 12 через пружины амортизатора 13 соединена с верхней частью рыхлителя 11. Пружинный амортизатор 13 предназначен для обеспечения скалывающих движений рыхлителя 11 (фиг. 1). В нижней части корпуса 1 закреплен нижний хомут 14 с отверстиями (на фигурах не показано) для закрепления стопорными винтами 9 в резьбовых отверстиях 10 нижней части рыхлителя 11. Нижняя часть 4 корпуса 1 соединена с днищем ковша 3 регулируемой цепочкой 15 (фиг. 3), предназначенной для обеспечения высыпания разрыхленного груза из ковша 3. Крепление рыхлителя на ковше экскаватора производится следующим образом. На ковш 3 навешивается корпус 1 со скобообразными рычагами 2, устанавливаемыми между зубьями ковша 3 для закрепления их с внутренней стороны передней стенки ковша 3 (фиг. 2). К внешней части передней стенки ковша 3 крепится болтами корпус 1 (на фигурах не показаны) в отверстиях 7 опорных кронштейнов 6 и упругих прокладок 8 для гашения знакопеременных ударных нагрузок. А загнутой нижней частью 4 корпус 1 устанавливается под днище ковша 3 и закрепляется на нем регулиро 12216 вочным болтом 5. На передней части корпуса 1 на требуемое расстояние Х-Х в резьбовые отверстия 10 стопорными винтами 9 и через пружинные амортизаторы 13, хомутами 12 и 14, жестко закрепляется рыхлитель 11. Регулируемая цепочка 15 устанавливается на определенный размер разрыхленных кусков груза. Таким образом, рыхлитель готов к работе. Рыхление грузов в вагоне осуществляется эффективным методом обрушения, а мелкие куски,падающие в ковш 3, высыпаются из него через открытую щель, регулируемую длиной цепочки 15. Наличие опорных кронштейнов с упругими прокладками, а также пружинного амортизатора, обеспечивает гашение ударных знакопеременных нагрузок, и создает дополнительные скалывающие усилия, повышающие эффективность работы рыхлителя. Наличие резьбовых отверстий позволяет изменять глубину подачи навесного оборудования снизу в проем разгрузочных люков вагонов. А выполнение нижней части корпуса загнутой к днищу ковша упрощает конструкцию и обеспечивает надежное и быстрое крепление навесного оборудования на ковше экскаватора. Все вышеуказанное позволяет повысить производительность и коэффициент использования землеройных машин. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для крепления навесного оборудования к ковшу экскаватора, содержащее корпус со скобообразными рычагами для закрепления их с внутренней стороны передней стенки ковша экскаватора, с верхним и нижним хомутами для закрепления навесного оборудования, например, рыхлителя, отличающееся тем, что корпус снабжен опорными кронштейнами с отверстиями и упругими прокладками, нижняя часть корпуса выполнена загнутой к днищу ковша и соединена с днищем регулируемой цепочкой, на поверхности корпуса выполнены резьбовые отверстия, а его верхняя часть соединена с верхним хомутом через пружинный амортизатор.
