Аэрозоль-генерирующее устройство, картридж и аэрозоль-генерирующая система

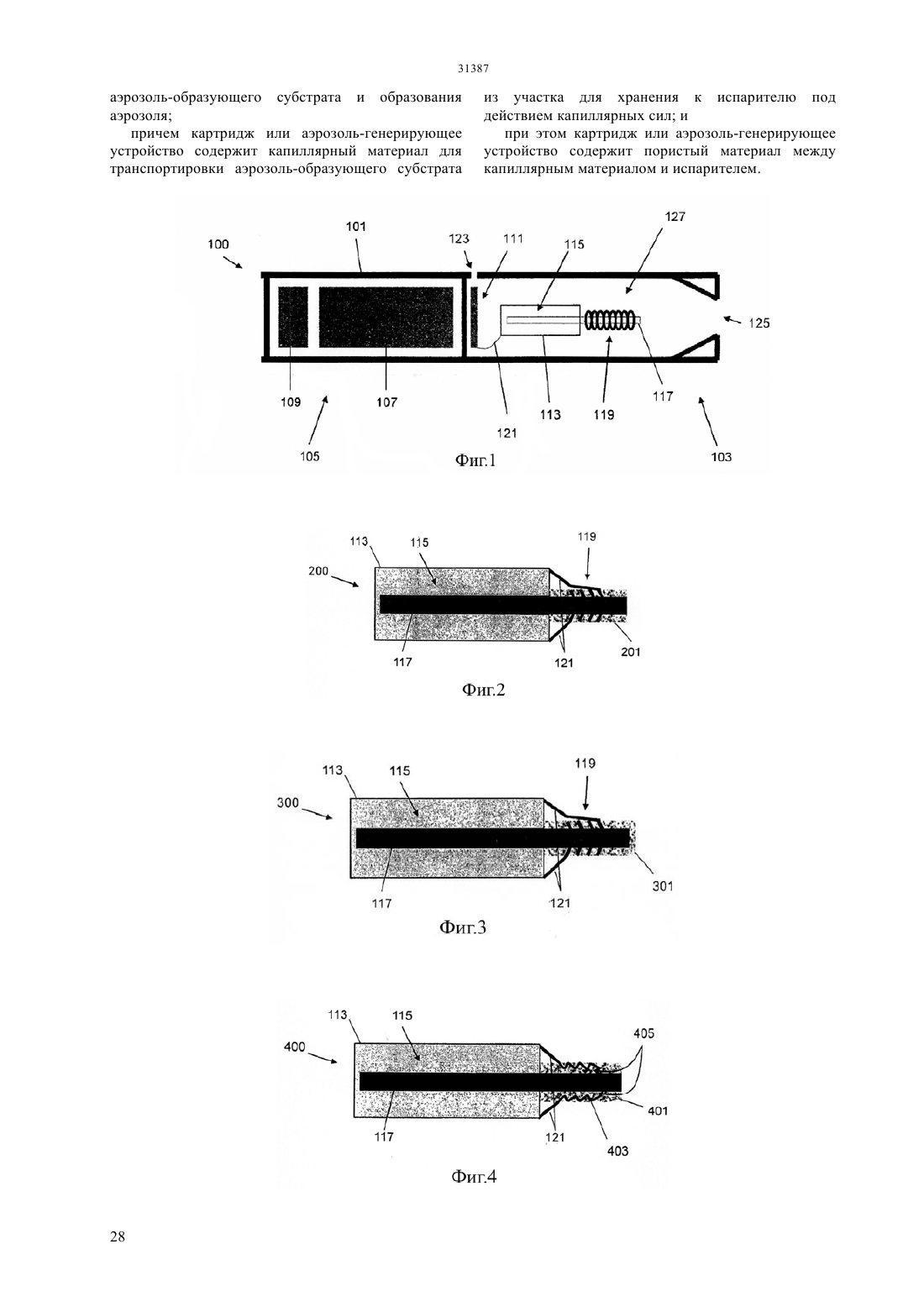

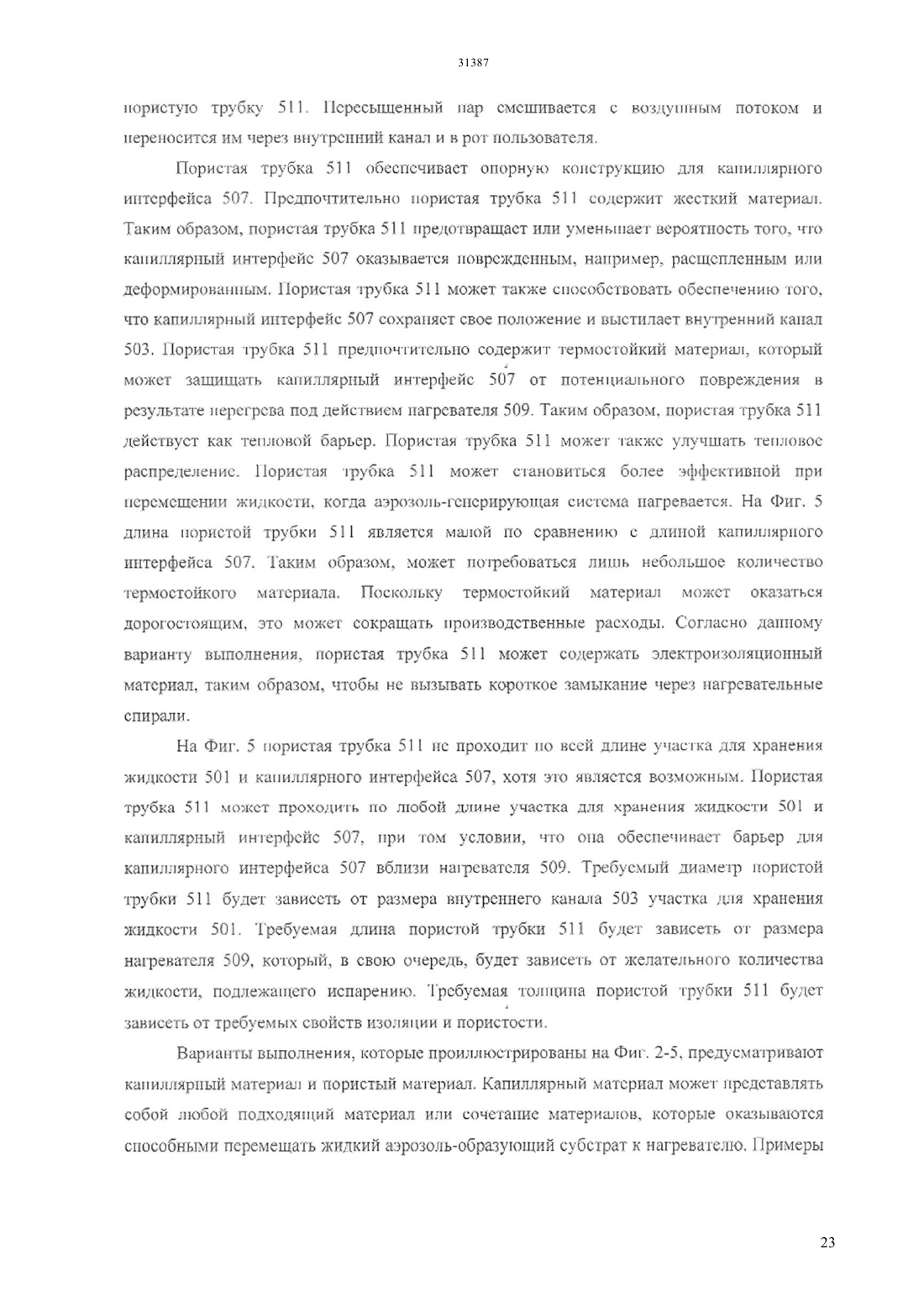

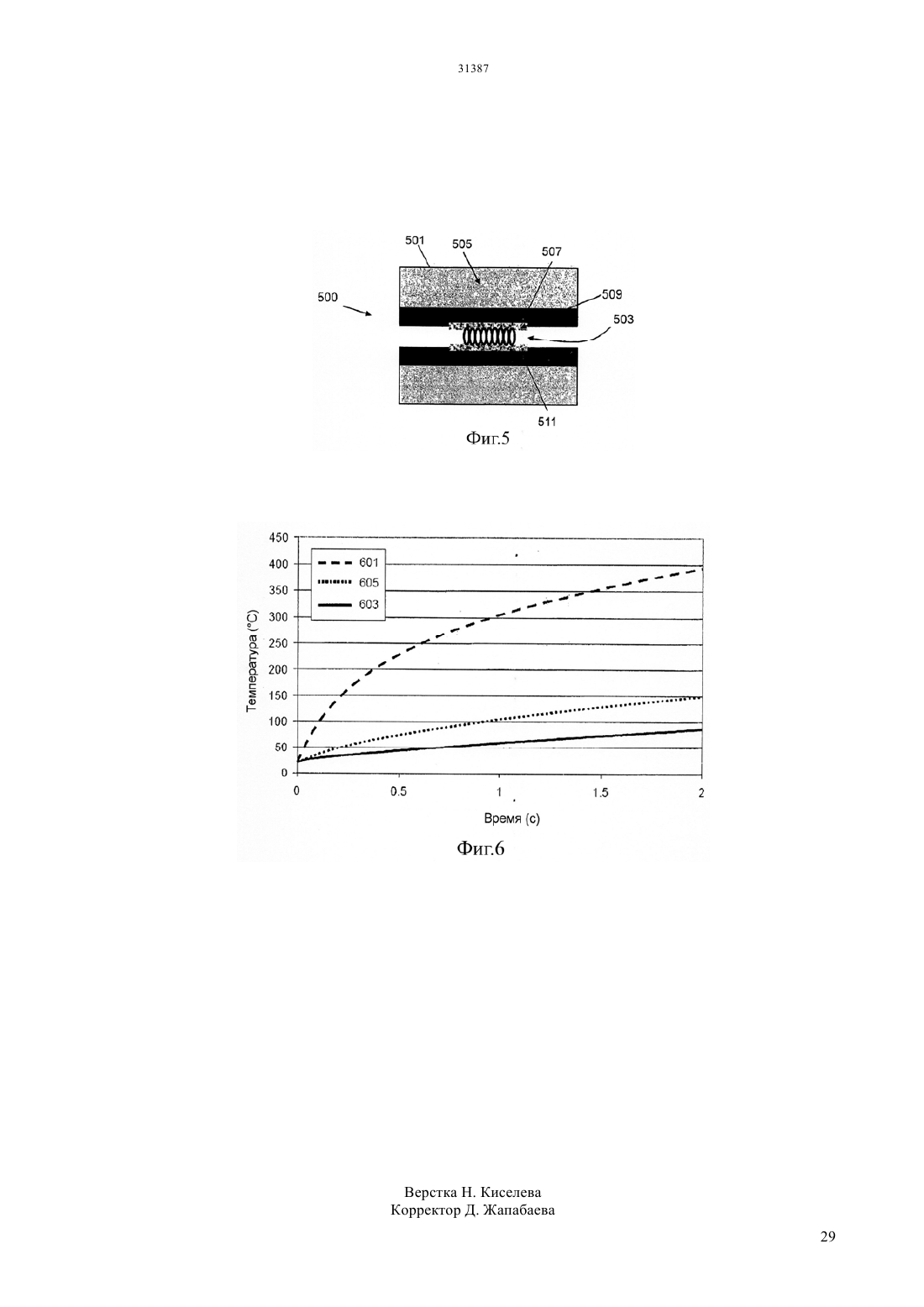

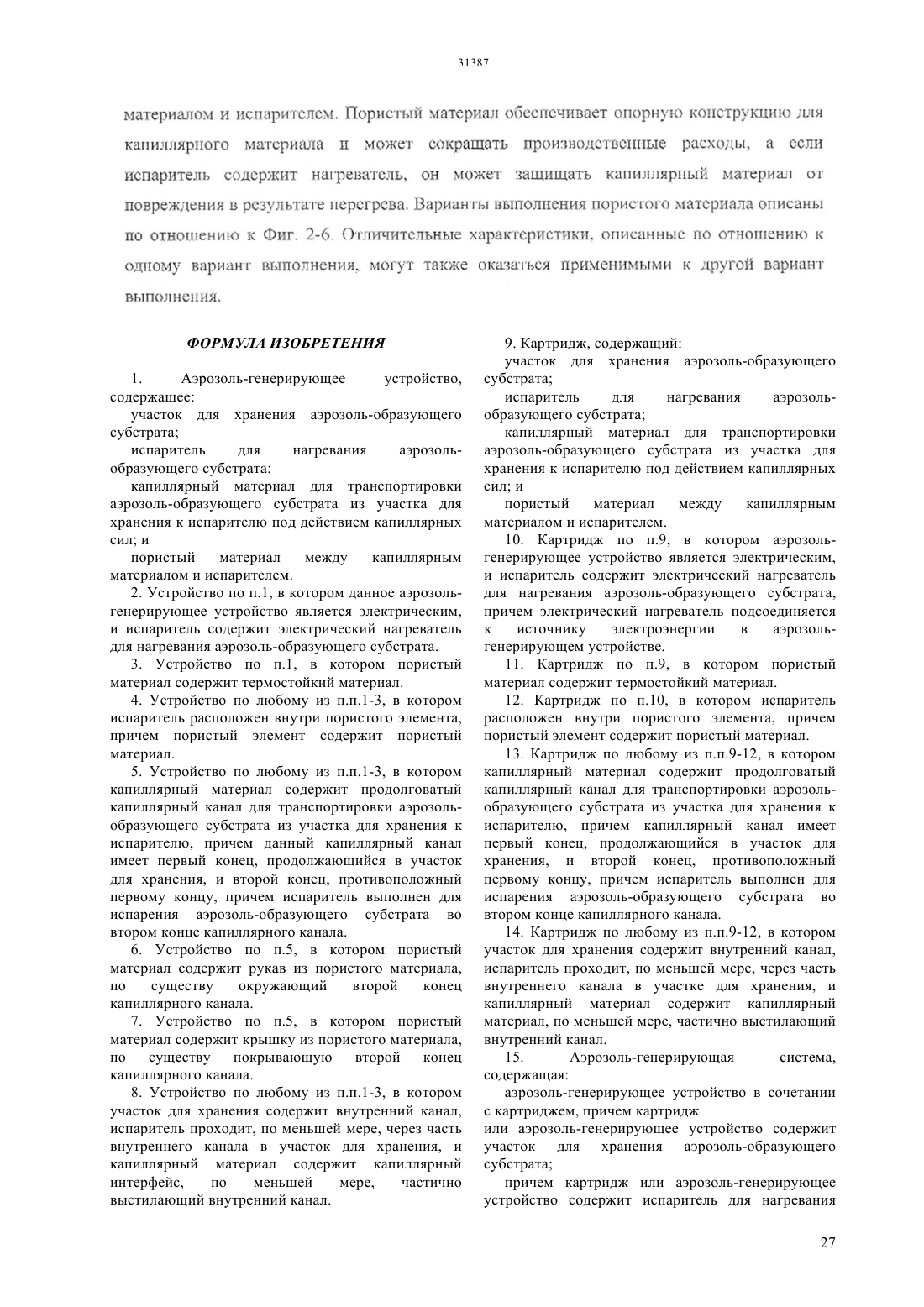

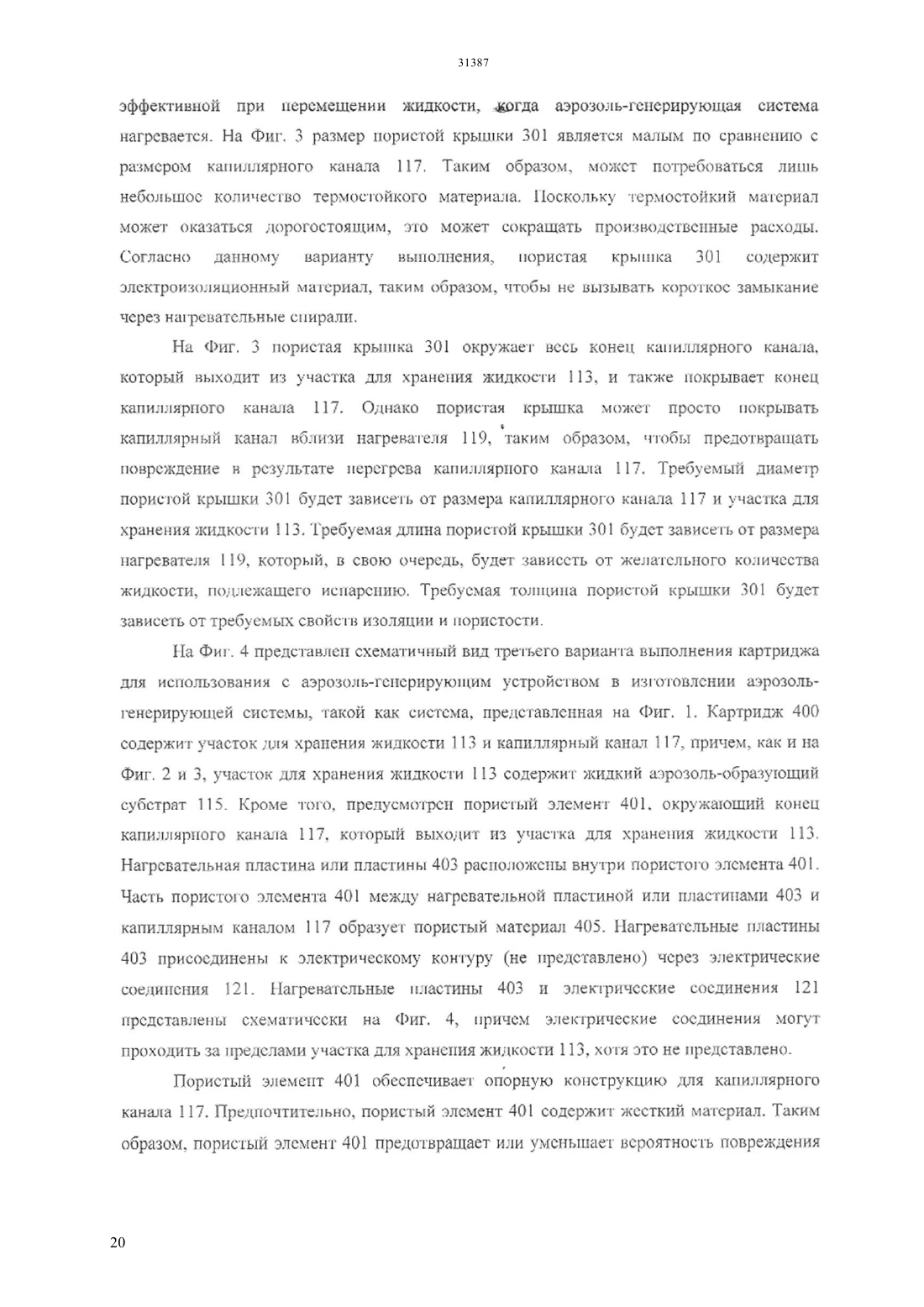

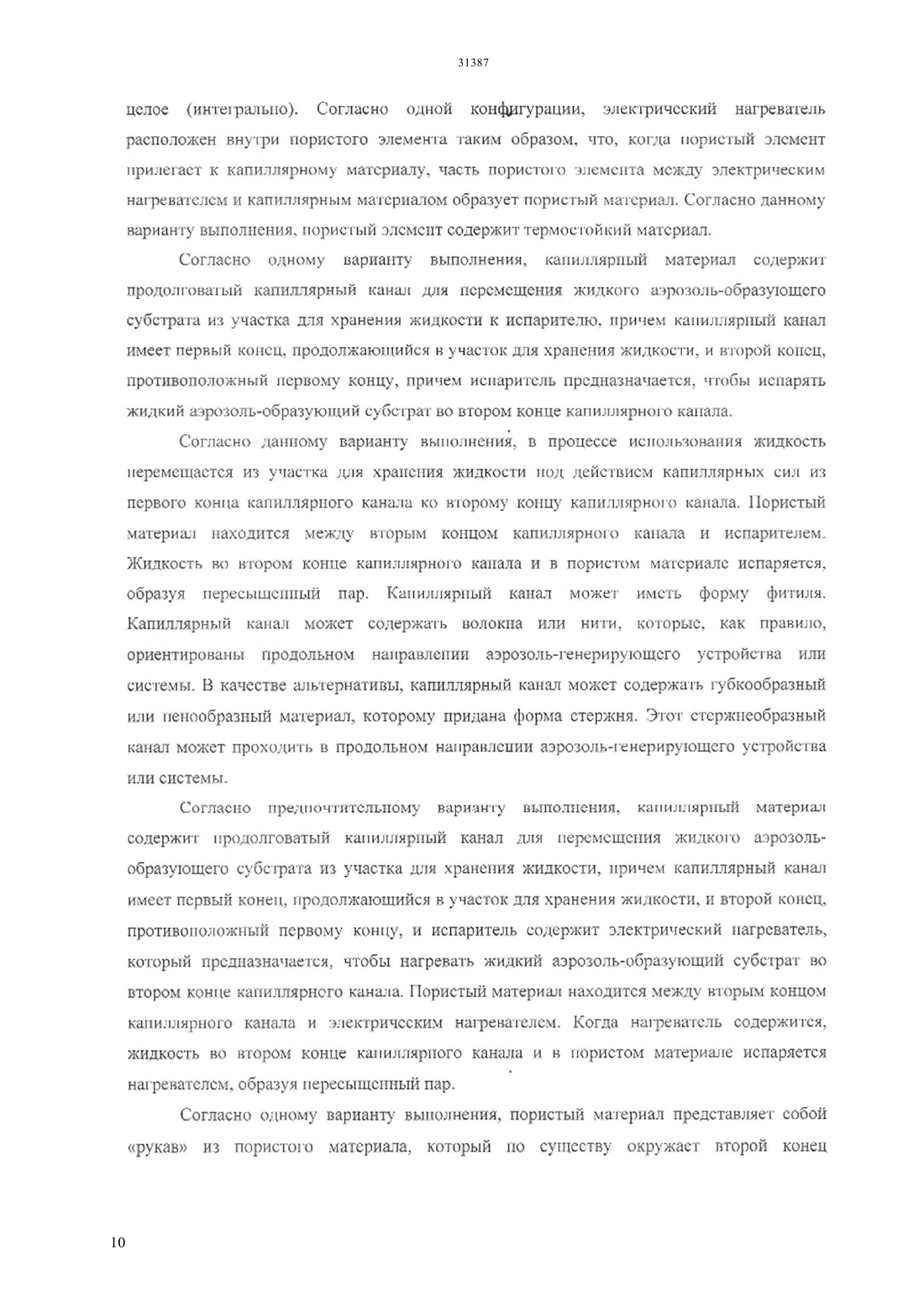

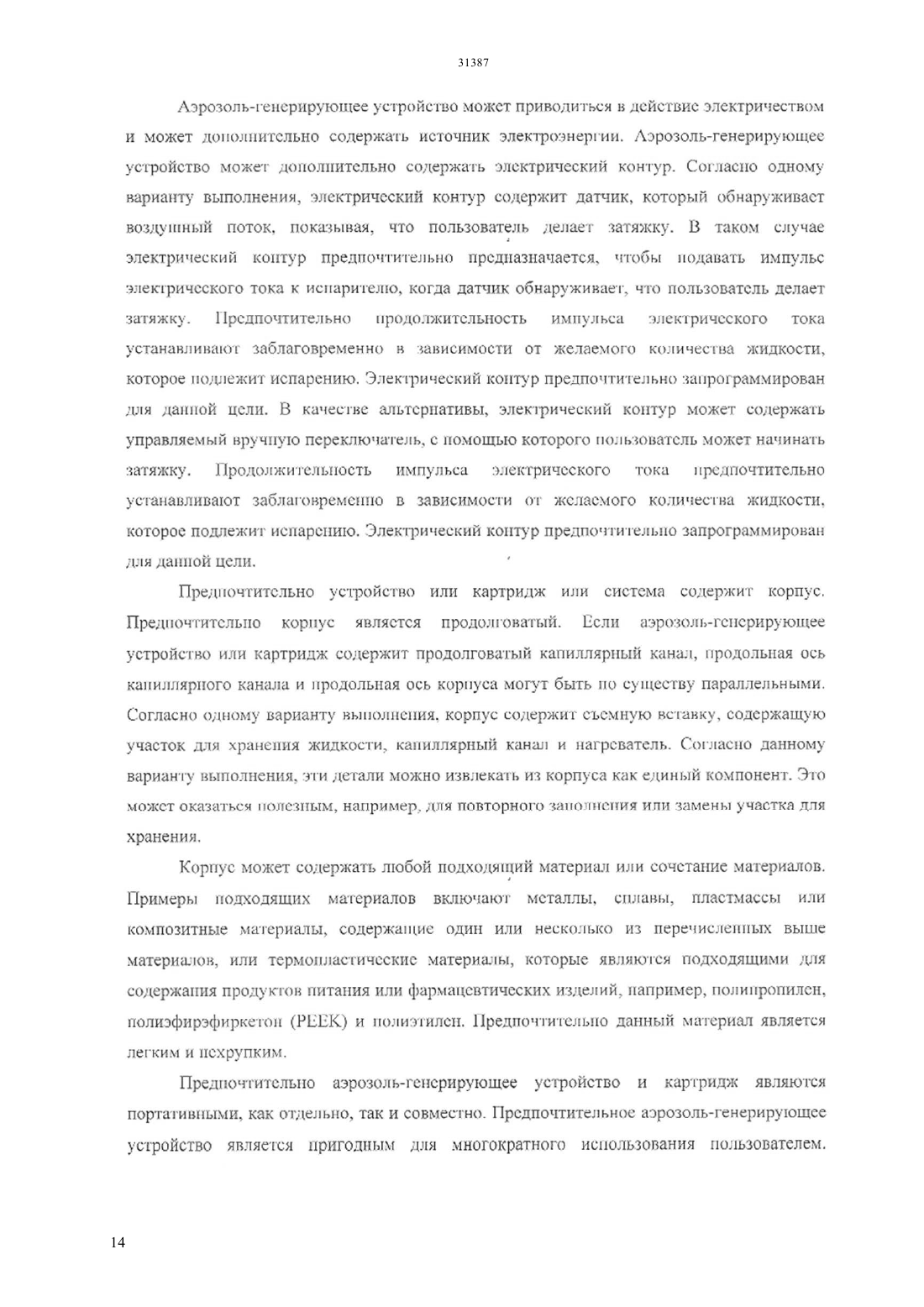

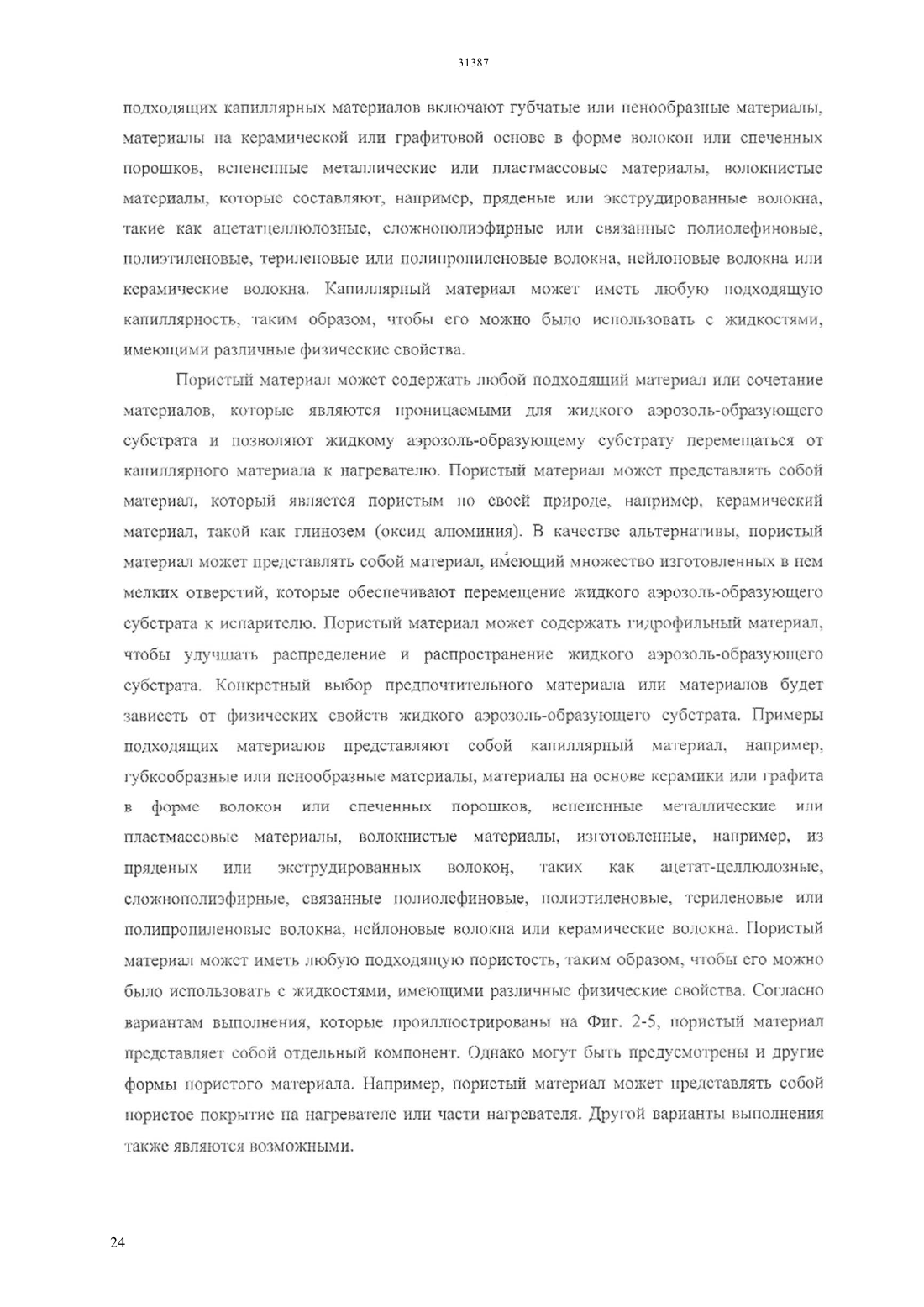

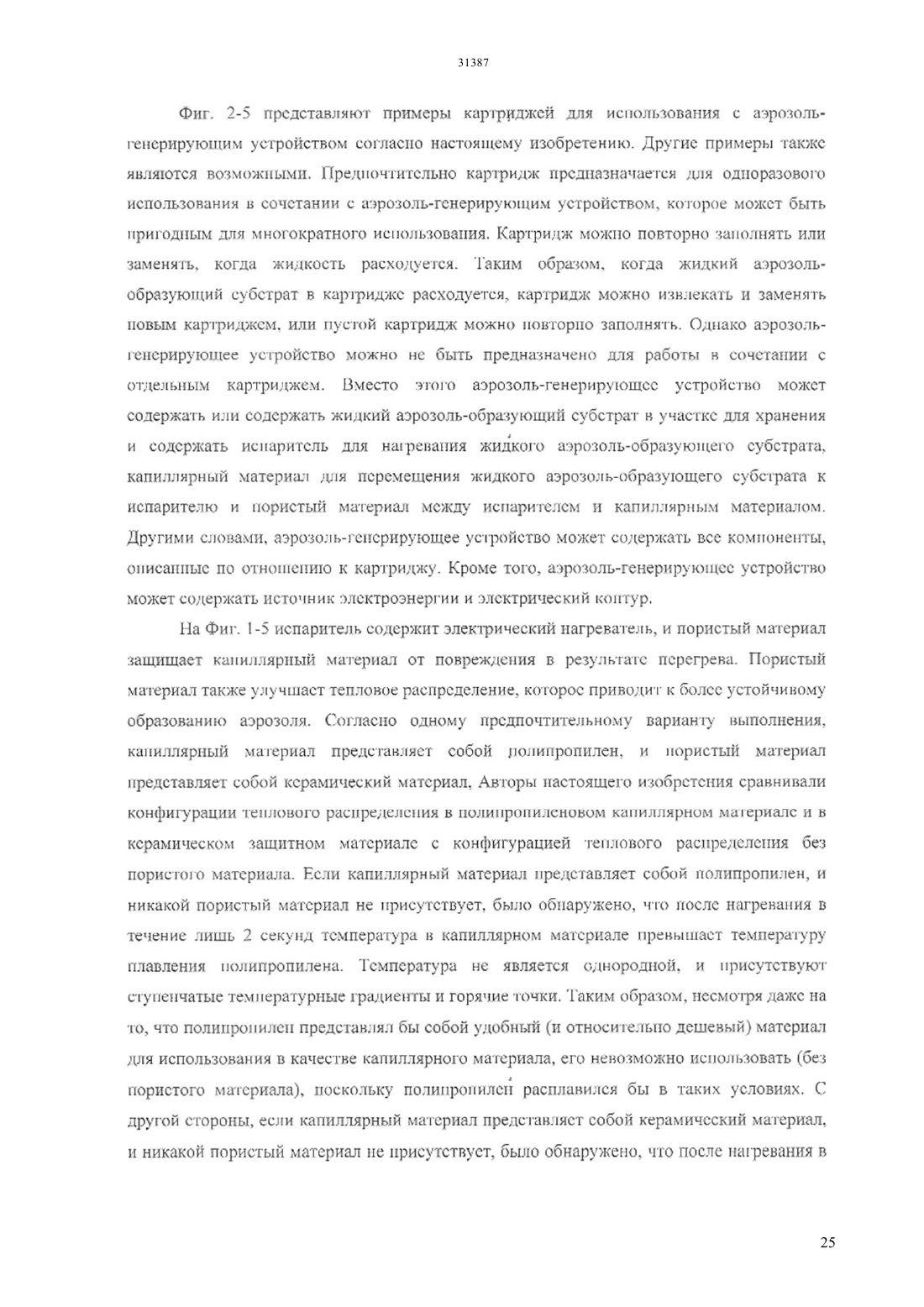

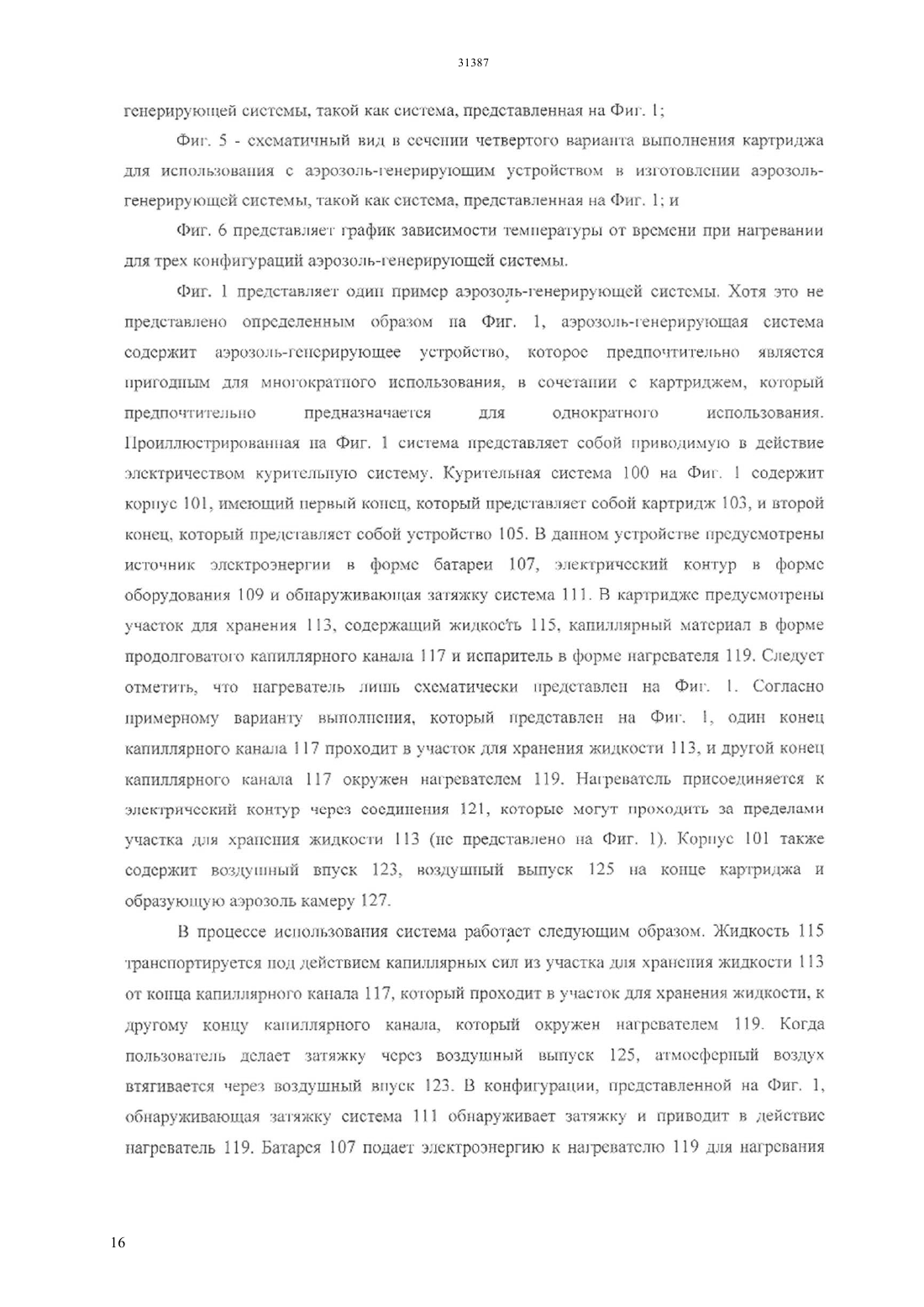

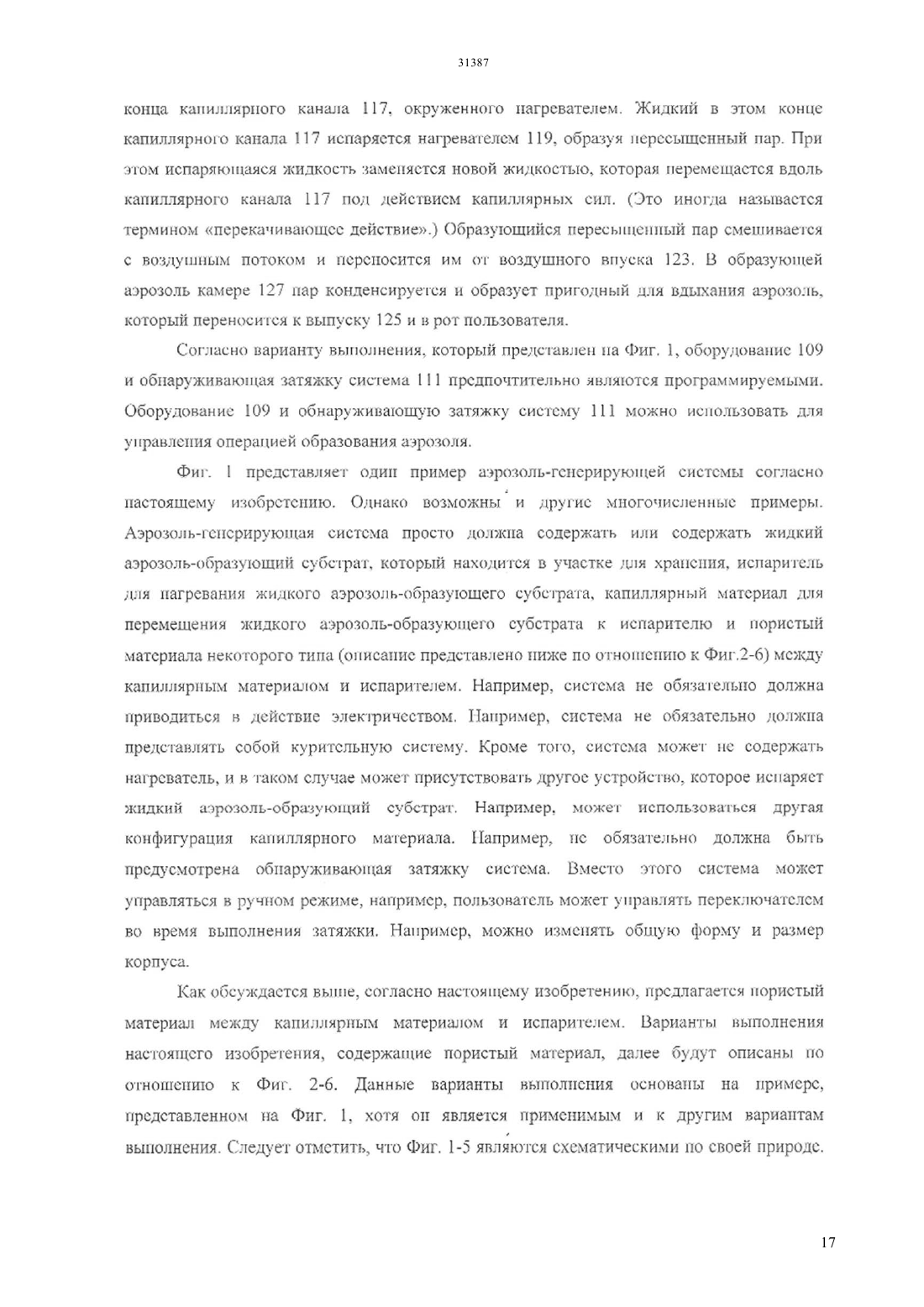

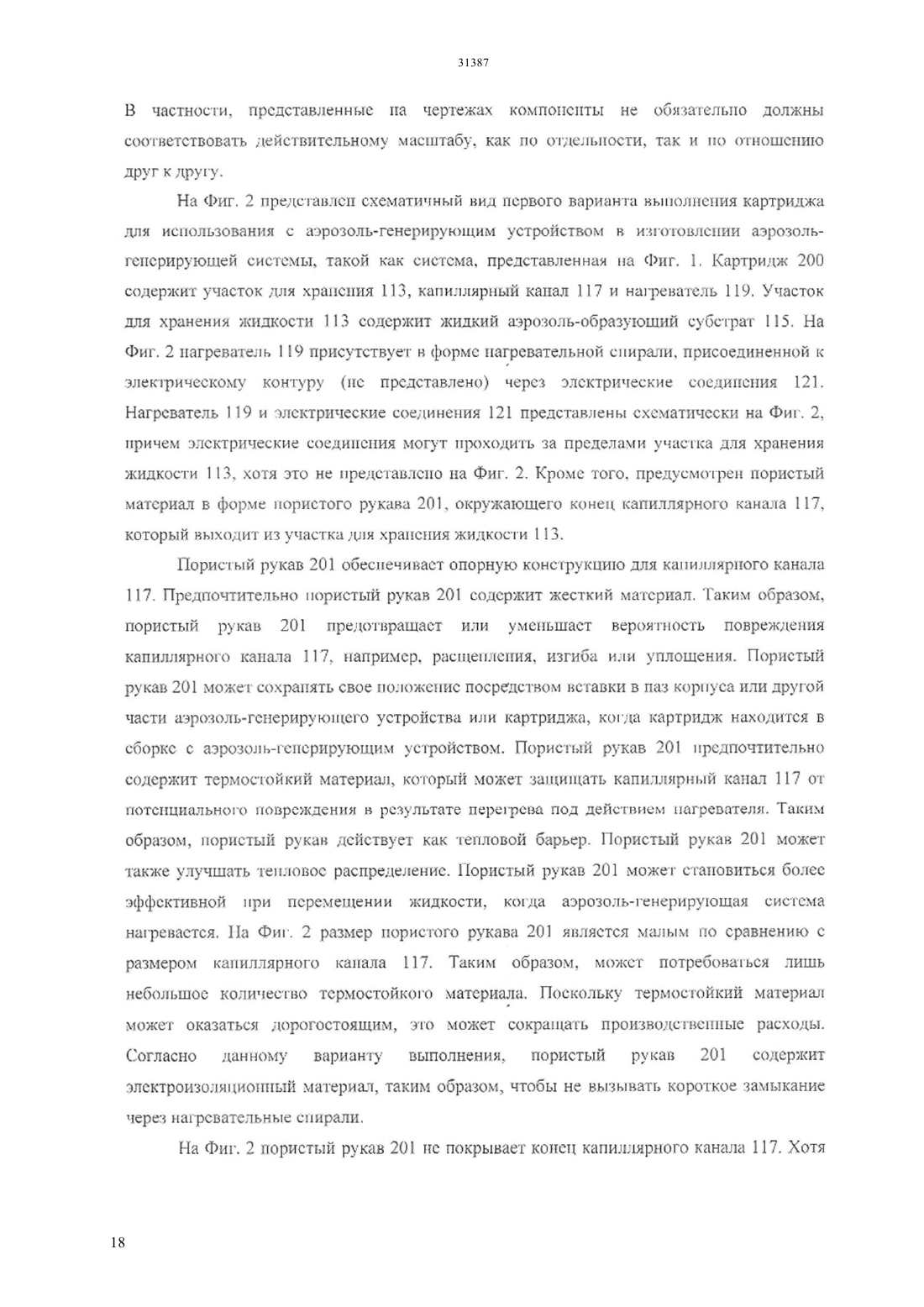

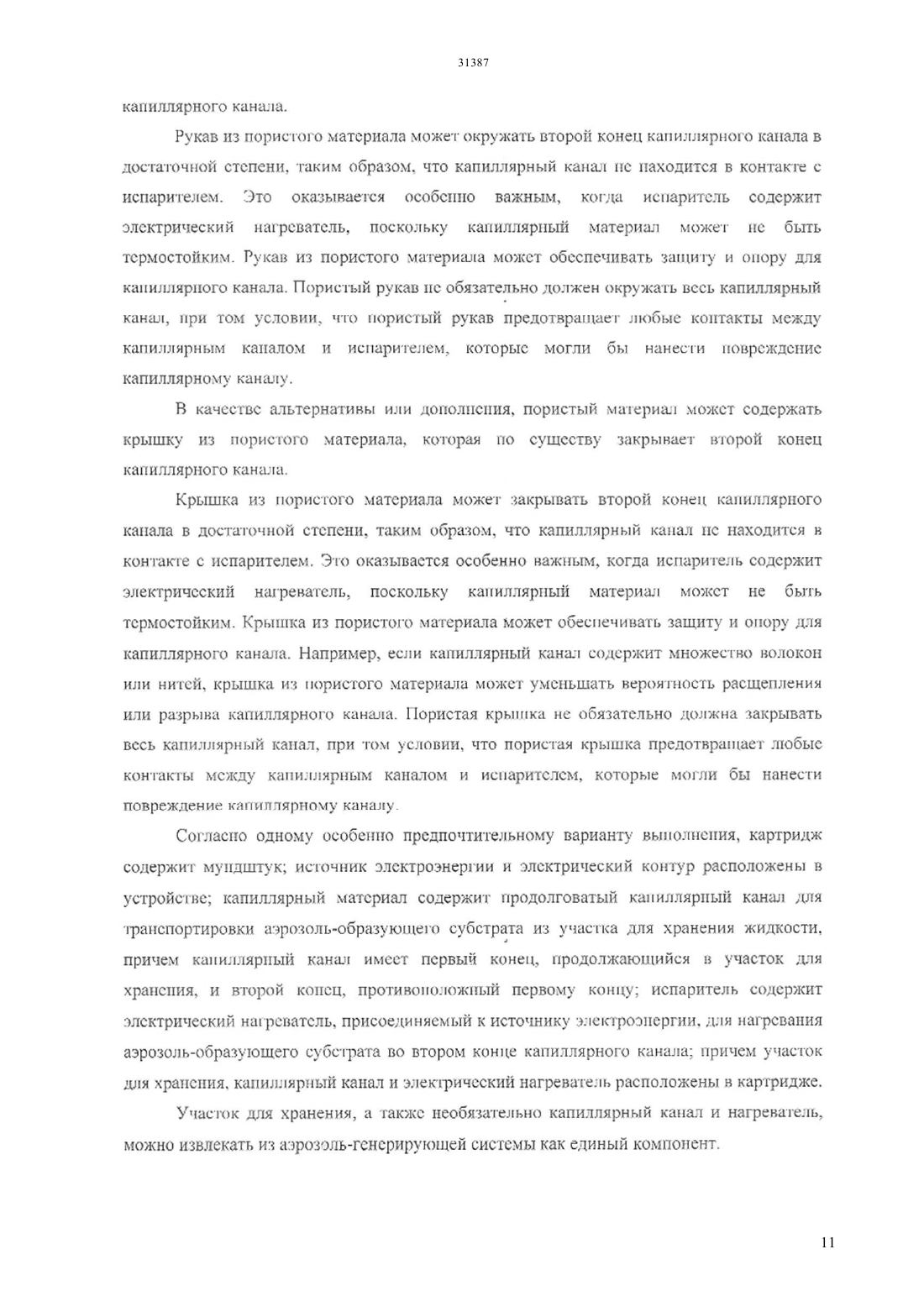

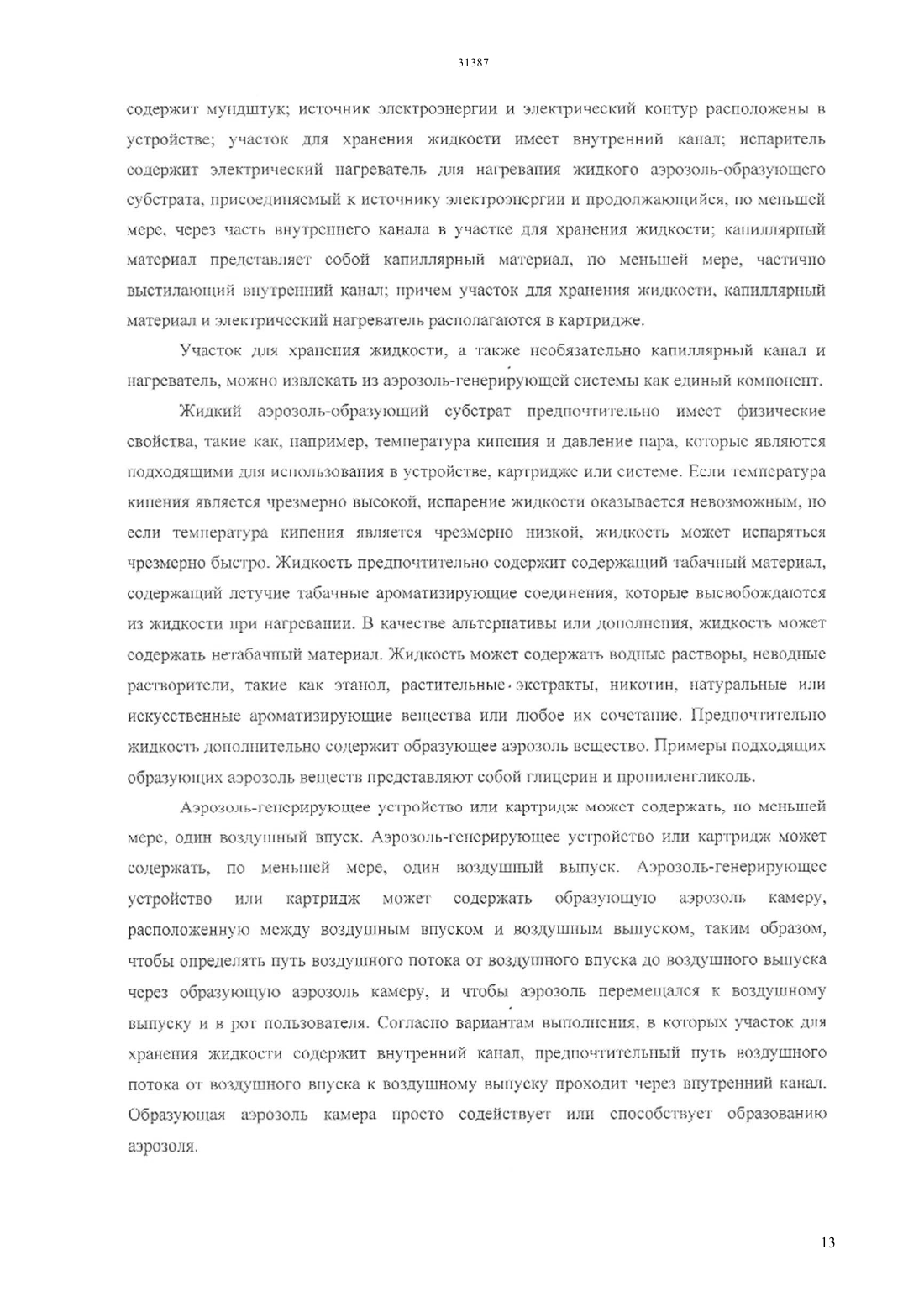

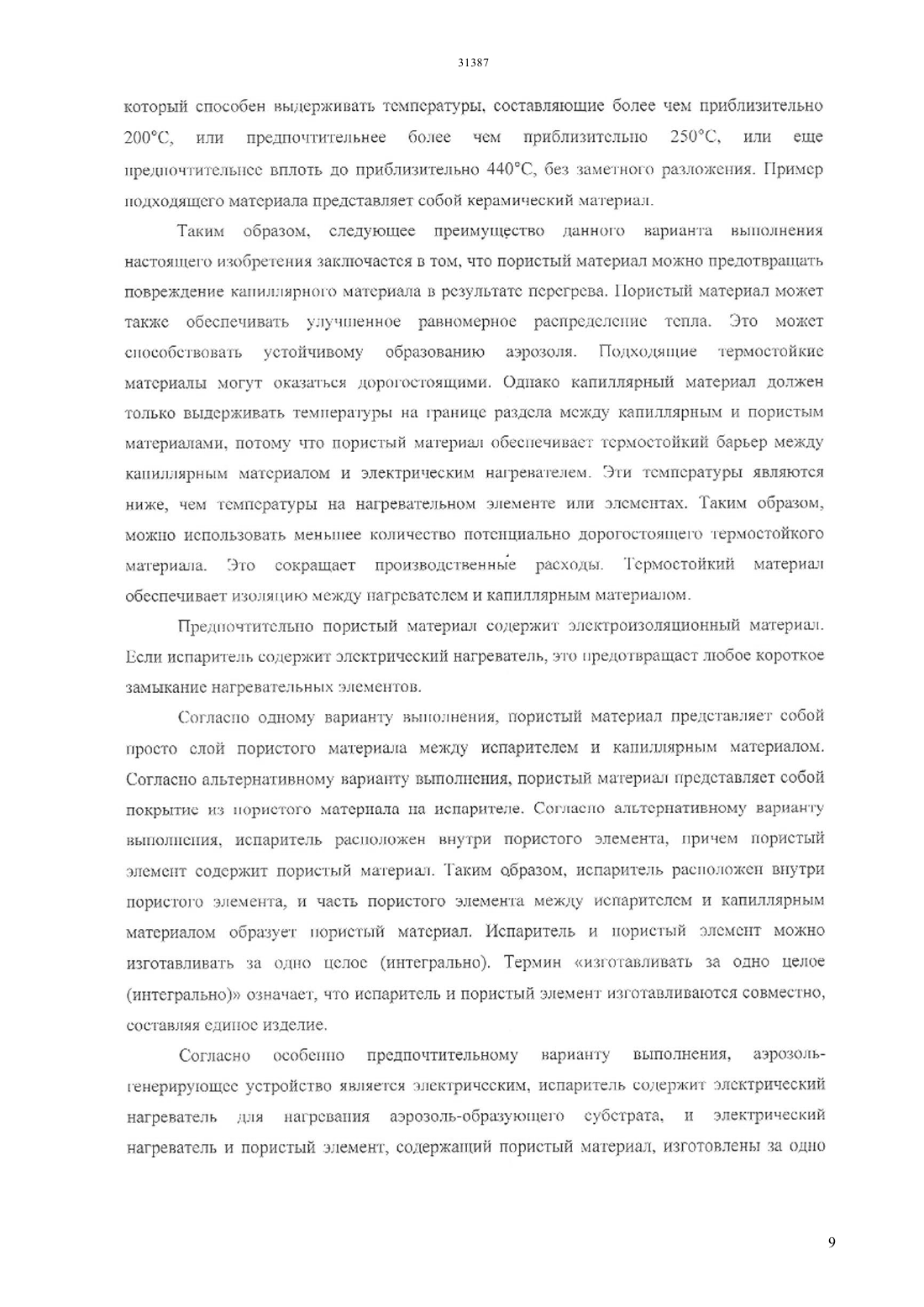

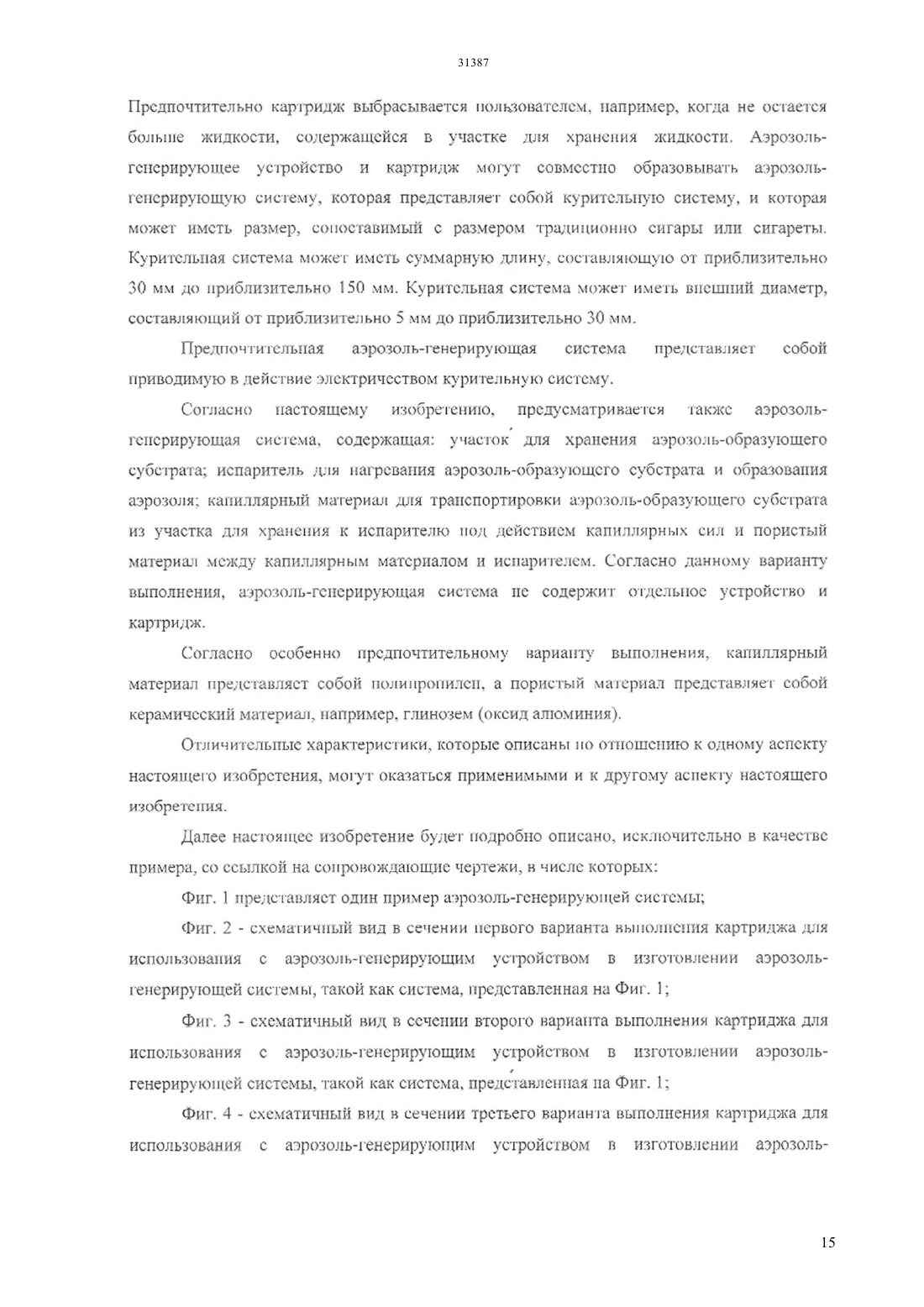

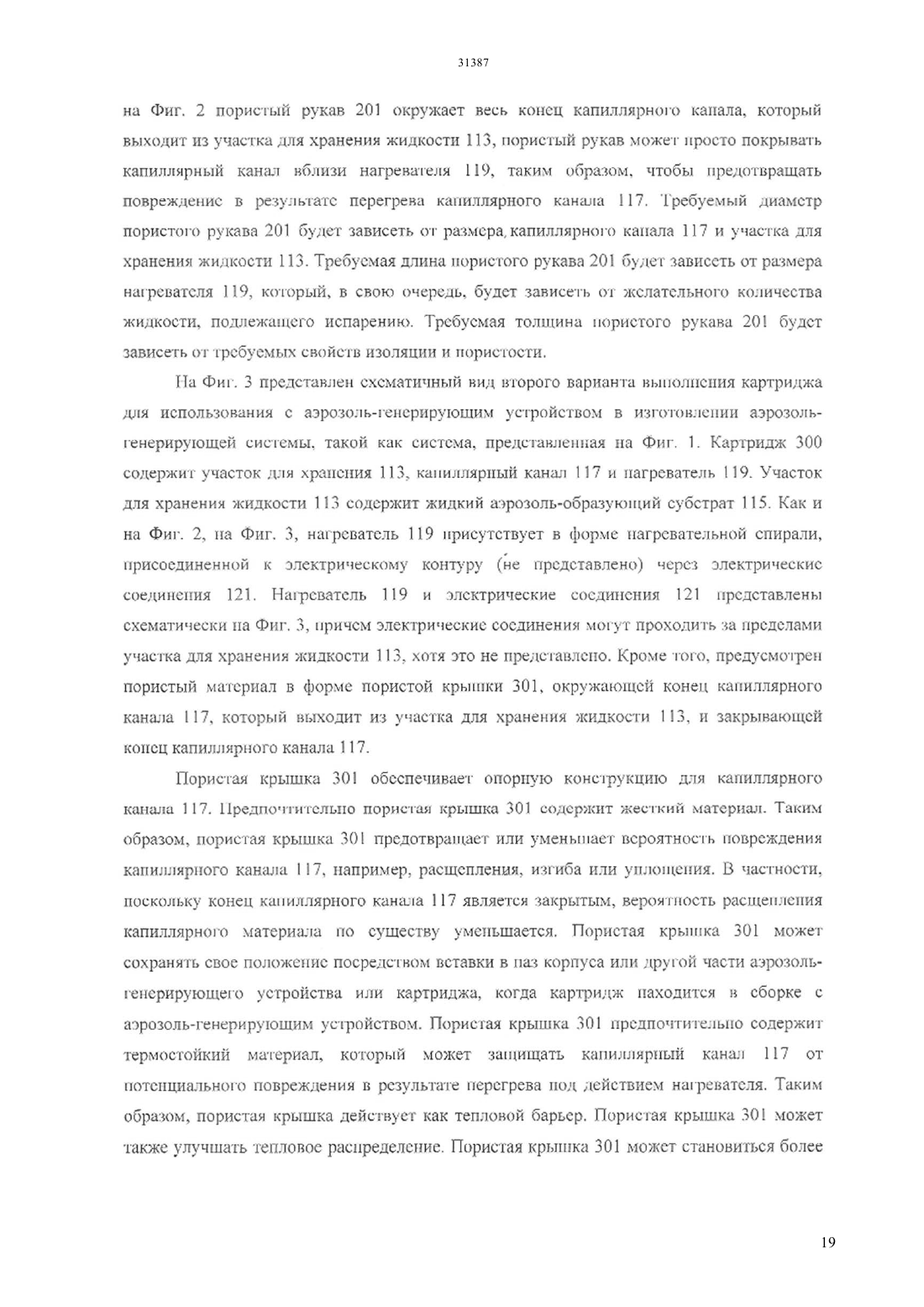

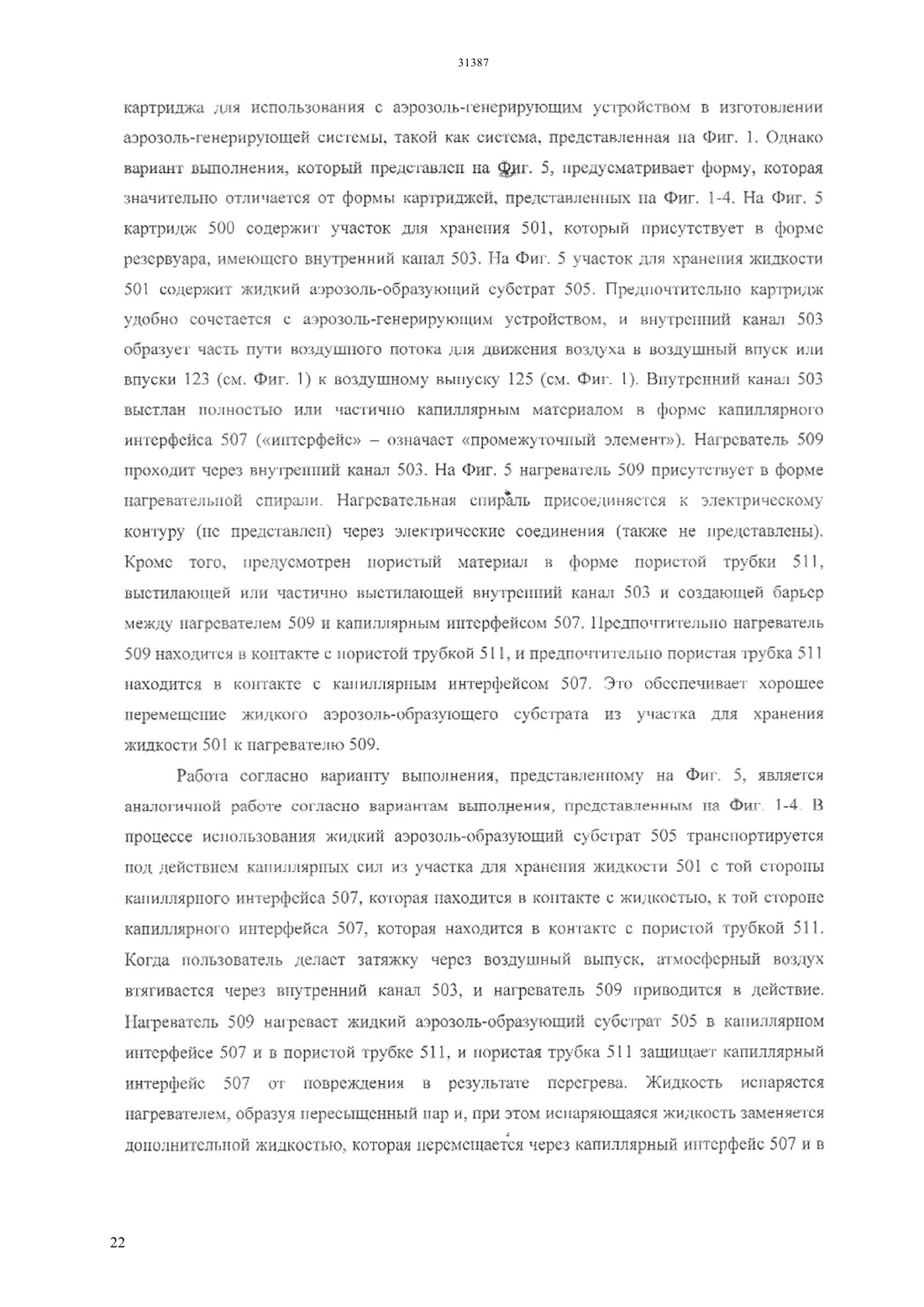

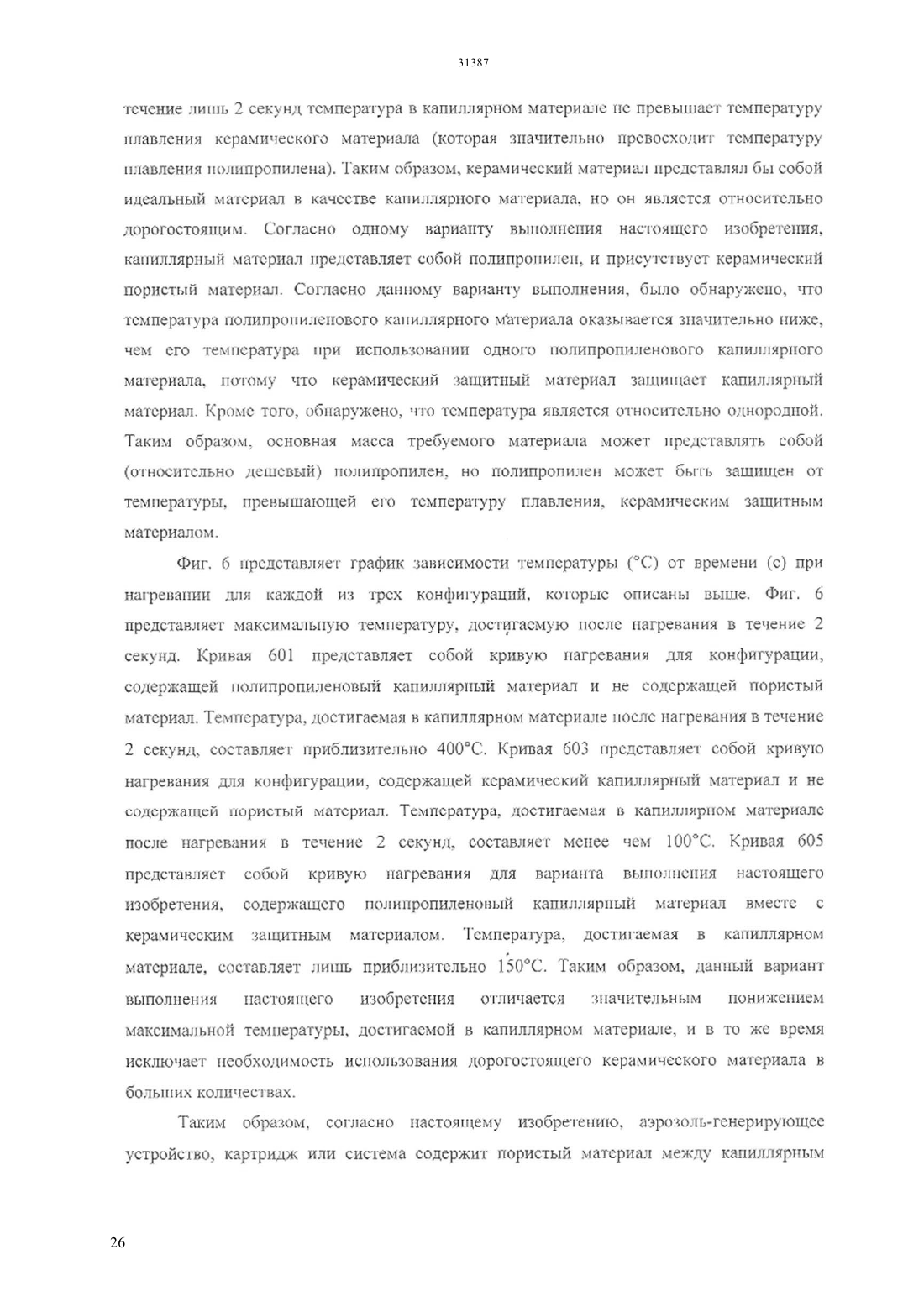

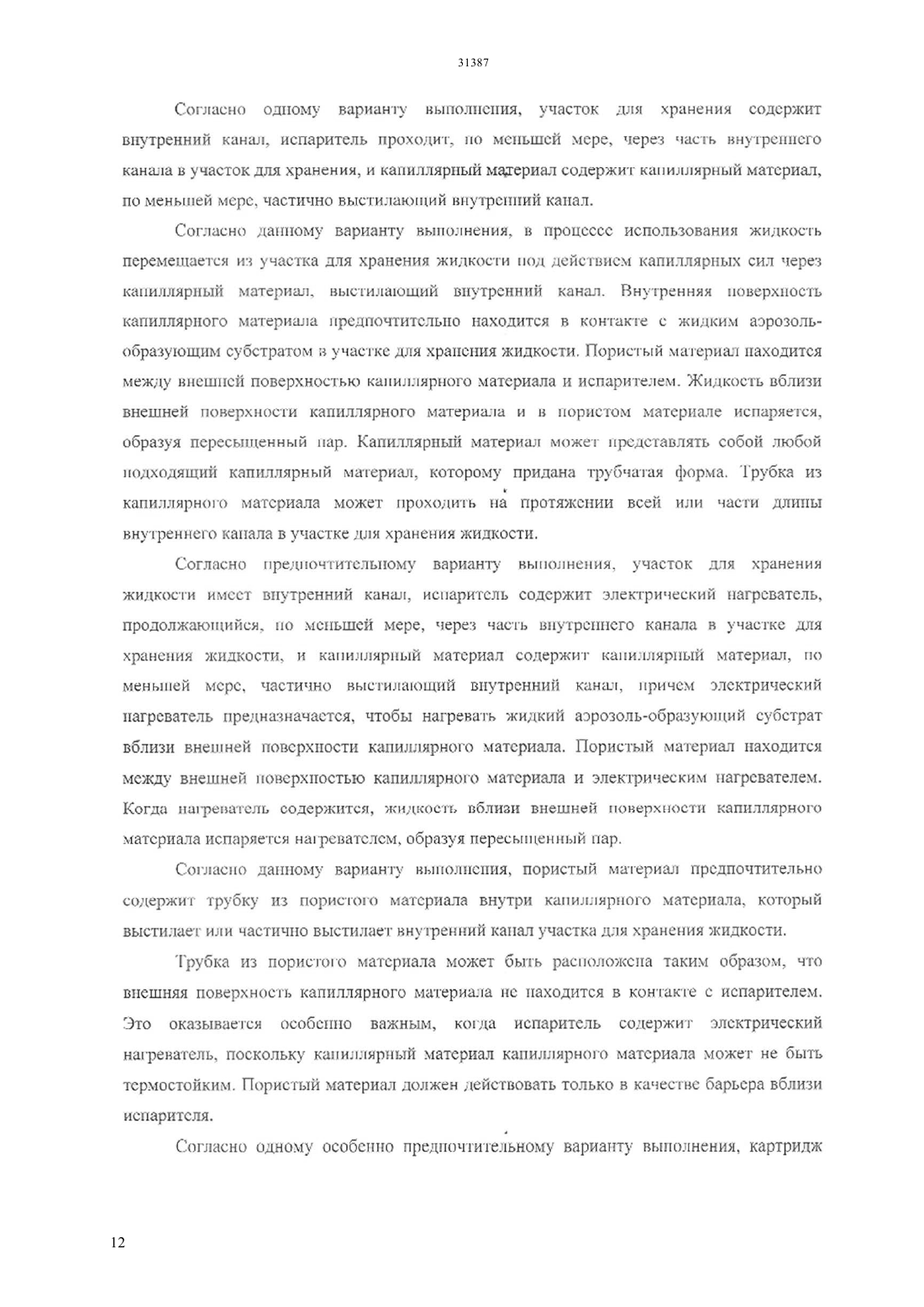

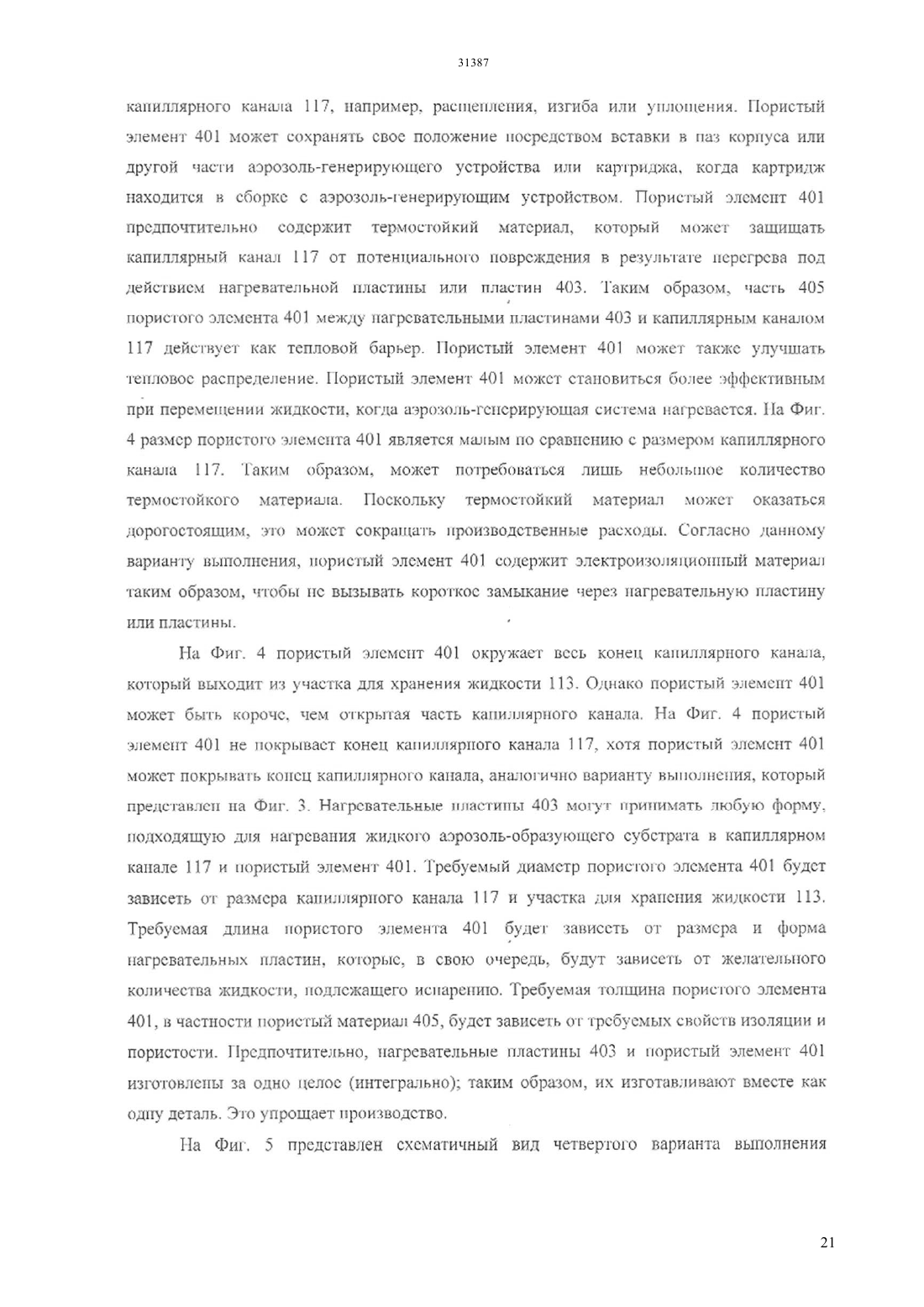

(51) 24 47/00 (2006.01) 61 15/06 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ аэрозоль-образующего субстрата (115, 505) из участка для хранения (113, 501) к испарителю (119,509) под действием капиллярных сил и пористый материал (201, 301, 405, 511) между капиллярным материалом (117, 507) и испарителем (119, 509). Заявляется также картридж, содержащий участок для хранения аэрозоль-образующего субстрата испаритель для нагревания аэрозоль-образующего субстрата капиллярный материал для транспортировки аэрозоль-образующего субстрата из участка для хранения к испарителю под действием капиллярных сил и пористый материал между капиллярным материалом и испарителем. Аэрозоль-генерирующее устройство и картридж совместно образуют аэрозоль-генерирующую систему для испарения аэрозоль-образующего субстрата. Картридж или устройство может содержать участок для хранения аэрозольобразующего субстрата. Испаритель, капиллярный материал и пористый материал могут содержаться в аэрозоль-генерирующем устройстве. Испаритель,капиллярный материал и пористый материал могут также содержаться в картридже. Техническим результатом является улучшение образования аэрозоля в аэрозоль-генерирующих устройствах или системах.(73) ФИЛИП МОРРИС ПРОДАКТС С.А.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич(57) Изобретение относится к аэрозольгенерирующему устройству для нагревания аэрозоль-образующего субстрата. Аэрозольгенерирующее устройство содержит участок для хранения(113,501) аэрозоль-образующего субстрата (115, 505). Данное устройство содержит испаритель (119, 509) для нагревания аэрозольобразующего субстрата (115, 505), капиллярный материал (117, 507) для перемещения жидкого ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Аэрозоль-генерирующее устройство,содержащее участок для хранения аэрозоль-образующего субстрата испаритель для нагревания аэрозольобразующего субстрата капиллярный материал для транспортировки аэрозоль-образующего субстрата из участка для хранения к испарителю под действием капиллярных сил и пористый материал между капиллярным материалом и испарителем. 2. Устройство по п.1, в котором данное аэрозольгенерирующее устройство является электрическим,и испаритель содержит электрический нагреватель для нагревания аэрозоль-образующего субстрата. 3. Устройство по п.1, в котором пористый материал содержит термостойкий материал. 4. Устройство по любому из п.п.1-3, в котором испаритель расположен внутри пористого элемента,причем пористый элемент содержит пористый материал. 5. Устройство по любому из п.п.1-3, в котором капиллярный материал содержит продолговатый капиллярный канал для транспортировки аэрозольобразующего субстрата из участка для хранения к испарителю, причем данный капиллярный канал имеет первый конец, продолжающийся в участок для хранения, и второй конец, противоположный первому концу, причем испаритель выполнен для испарения аэрозоль-образующего субстрата во втором конце капиллярного канала. 6. Устройство по п.5, в котором пористый материал содержит рукав из пористого материала,по существу окружающий второй конец капиллярного канала. 7. Устройство по п.5, в котором пористый материал содержит крышку из пористого материала,по существу покрывающую второй конец капиллярного канала. 8. Устройство по любому из п.п.1-3, в котором участок для хранения содержит внутренний канал,испаритель проходит, по меньшей мере, через часть внутреннего канала в участок для хранения, и капиллярный материал содержит капиллярный интерфейс,по меньшей мере,частично выстилающий внутренний канал. 9. Картридж, содержащий участок для хранения аэрозоль-образующего субстрата испаритель для нагревания аэрозольобразующего субстрата капиллярный материал для транспортировки аэрозоль-образующего субстрата из участка для хранения к испарителю под действием капиллярных сил и пористый материал между капиллярным материалом и испарителем. 10. Картридж по п.9, в котором аэрозольгенерирующее устройство является электрическим,и испаритель содержит электрический нагреватель для нагревания аэрозоль-образующего субстрата,причем электрический нагреватель подсоединяется к источнику электроэнергии в аэрозольгенерирующем устройстве. 11. Картридж по п.9, в котором пористый материал содержит термостойкий материал. 12. Картридж по п.10, в котором испаритель расположен внутри пористого элемента, причем пористый элемент содержит пористый материал. 13. Картридж по любому из п.п.9-12, в котором капиллярный материал содержит продолговатый капиллярный канал для транспортировки аэрозольобразующего субстрата из участка для хранения к испарителю, причем капиллярный канал имеет первый конец, продолжающийся в участок для хранения, и второй конец, противоположный первому концу, причем испаритель выполнен для испарения аэрозоль-образующего субстрата во втором конце капиллярного канала. 14. Картридж по любому из п.п.9-12, в котором участок для хранения содержит внутренний канал,испаритель проходит, по меньшей мере, через часть внутреннего канала в участке для хранения, и капиллярный материал содержит капиллярный материал, по меньшей мере, частично выстилающий внутренний канал. 15. Аэрозоль-генерирующая система,содержащая аэрозоль-генерирующее устройство в сочетании с картриджем, причем картридж или аэрозоль-генерирующее устройство содержит участок для хранения аэрозоль-образующего субстрата причем картридж или аэрозоль-генерирующее устройство содержит испаритель для нагревания 27 аэрозоль-образующего субстрата и образования аэрозоля причем картридж или аэрозоль-генерирующее устройство содержит капиллярный материал для транспортировки аэрозоль-образующего субстрата из участка для хранения к испарителю под действием капиллярных сил и при этом картридж или аэрозоль-генерирующее устройство содержит пористый материал между капиллярным материалом и испарителем.
