Трубное оборудование для непрерывного освоения нефтегазоносных скважин и способ его закладки

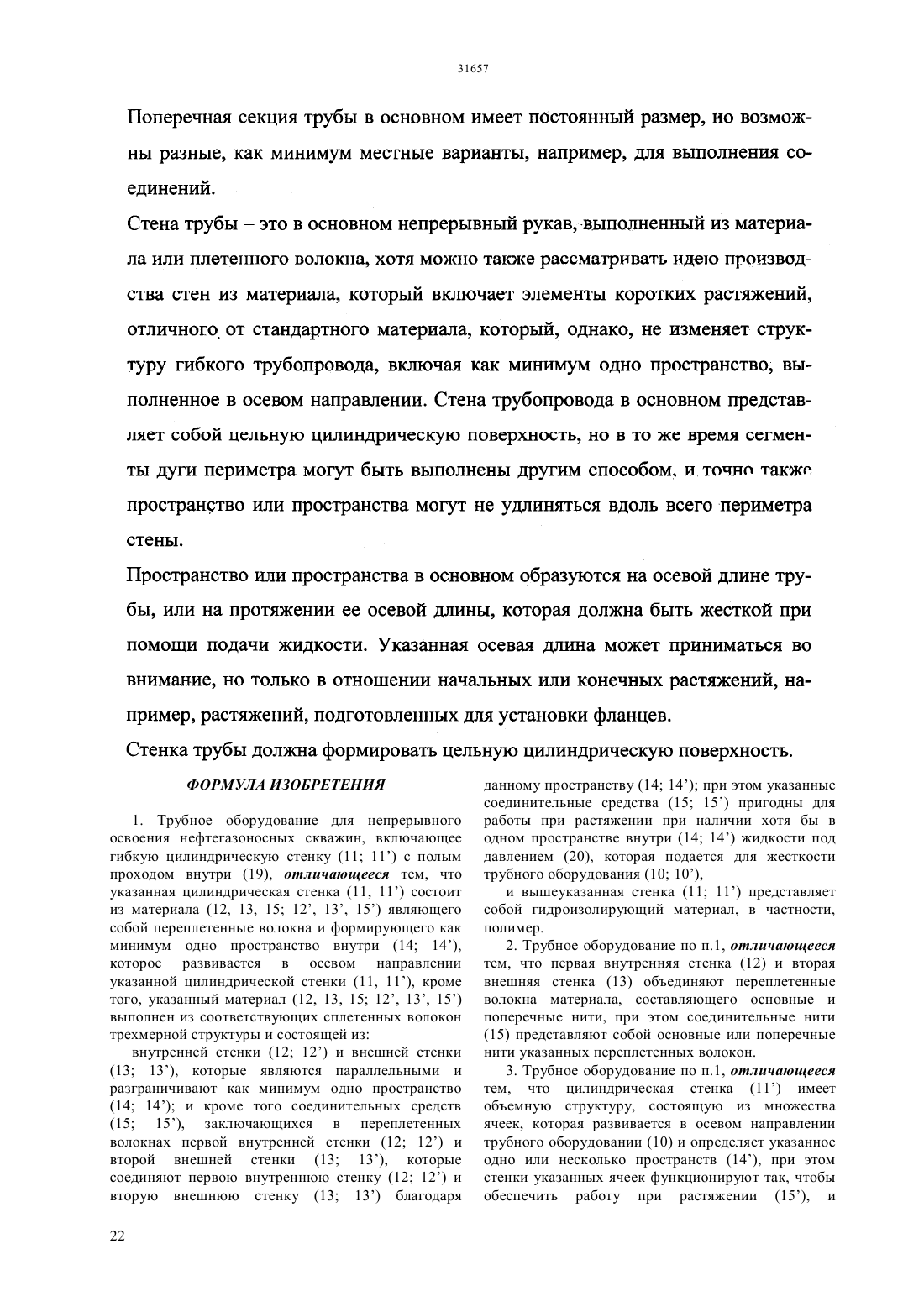

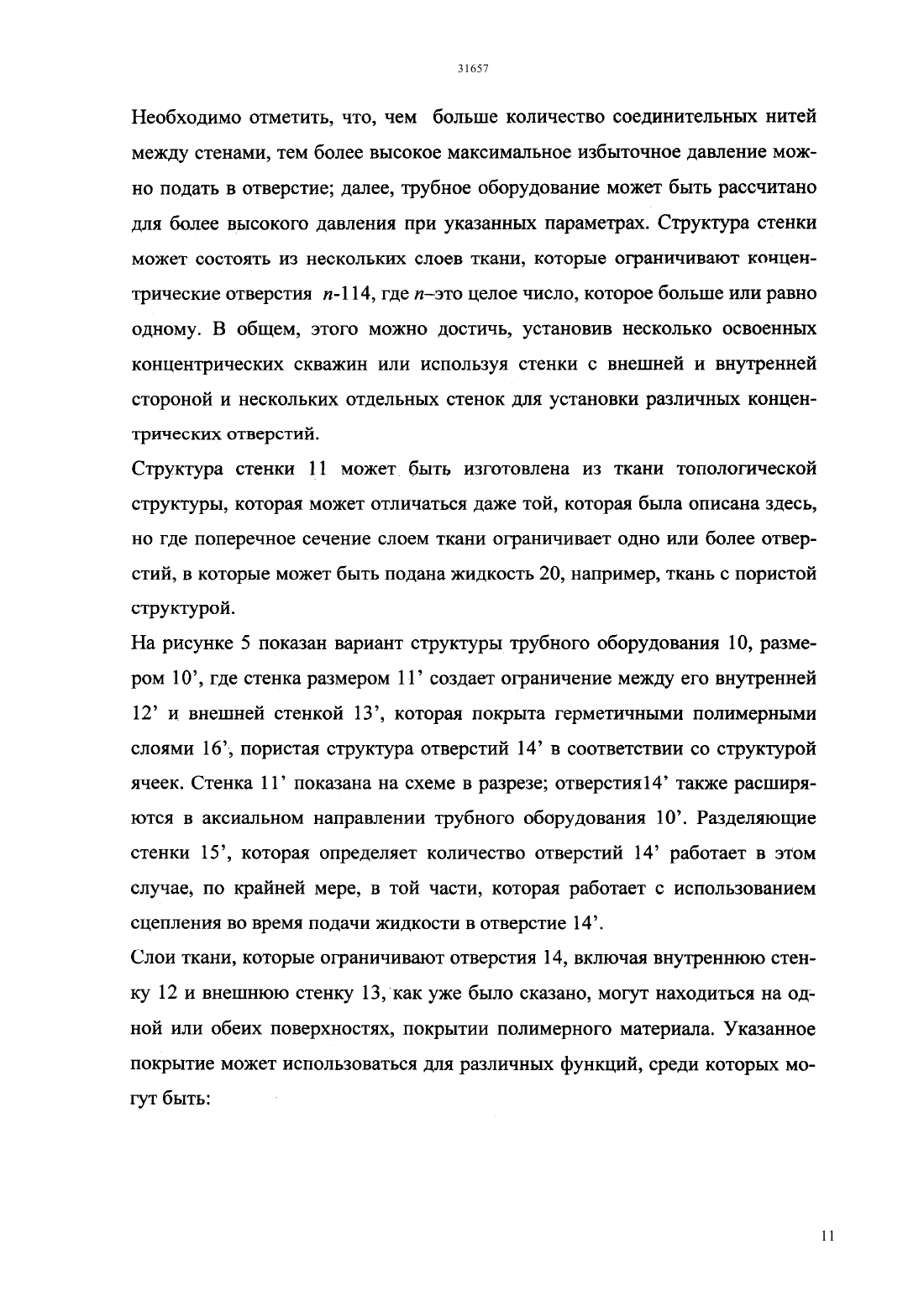

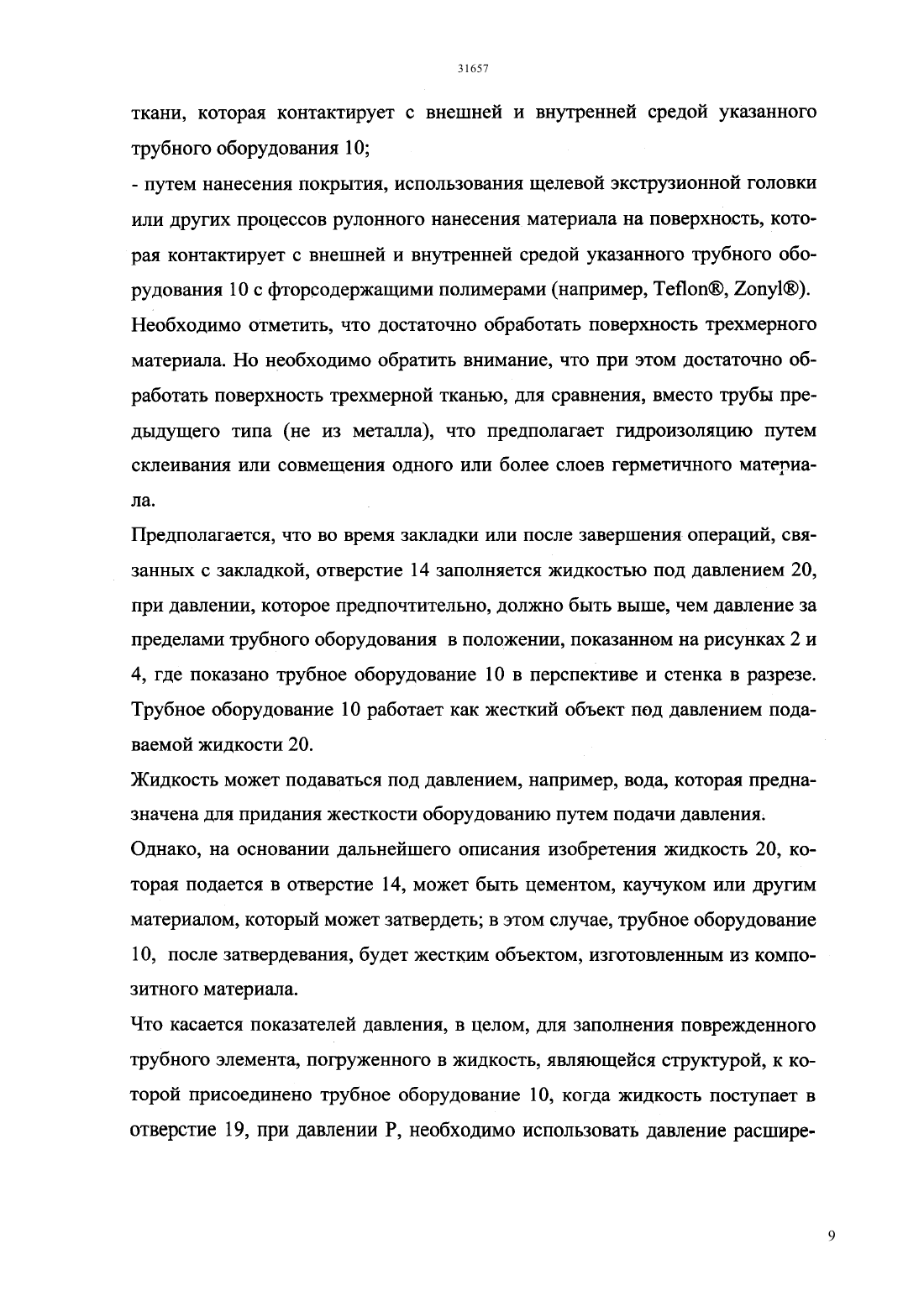

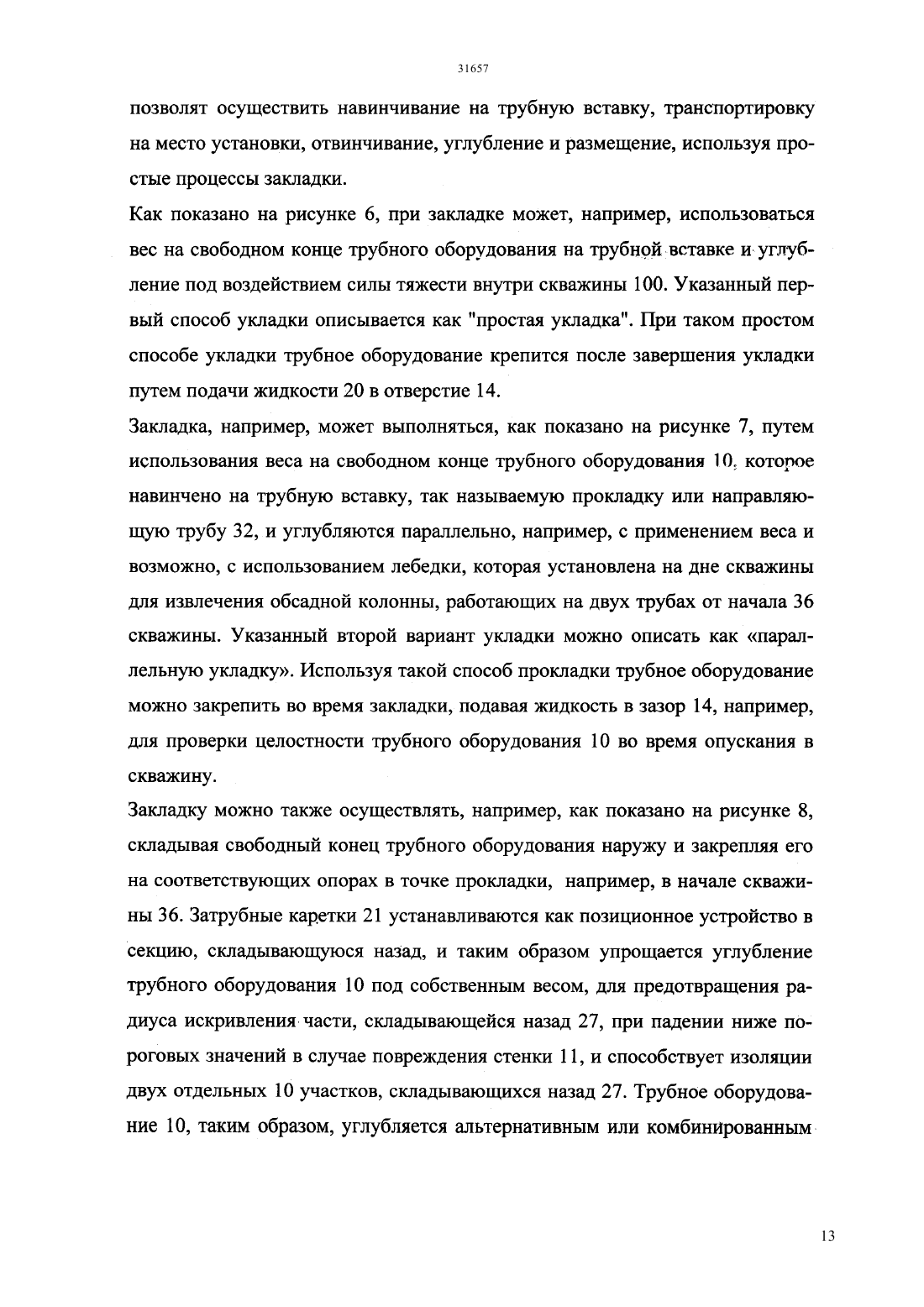

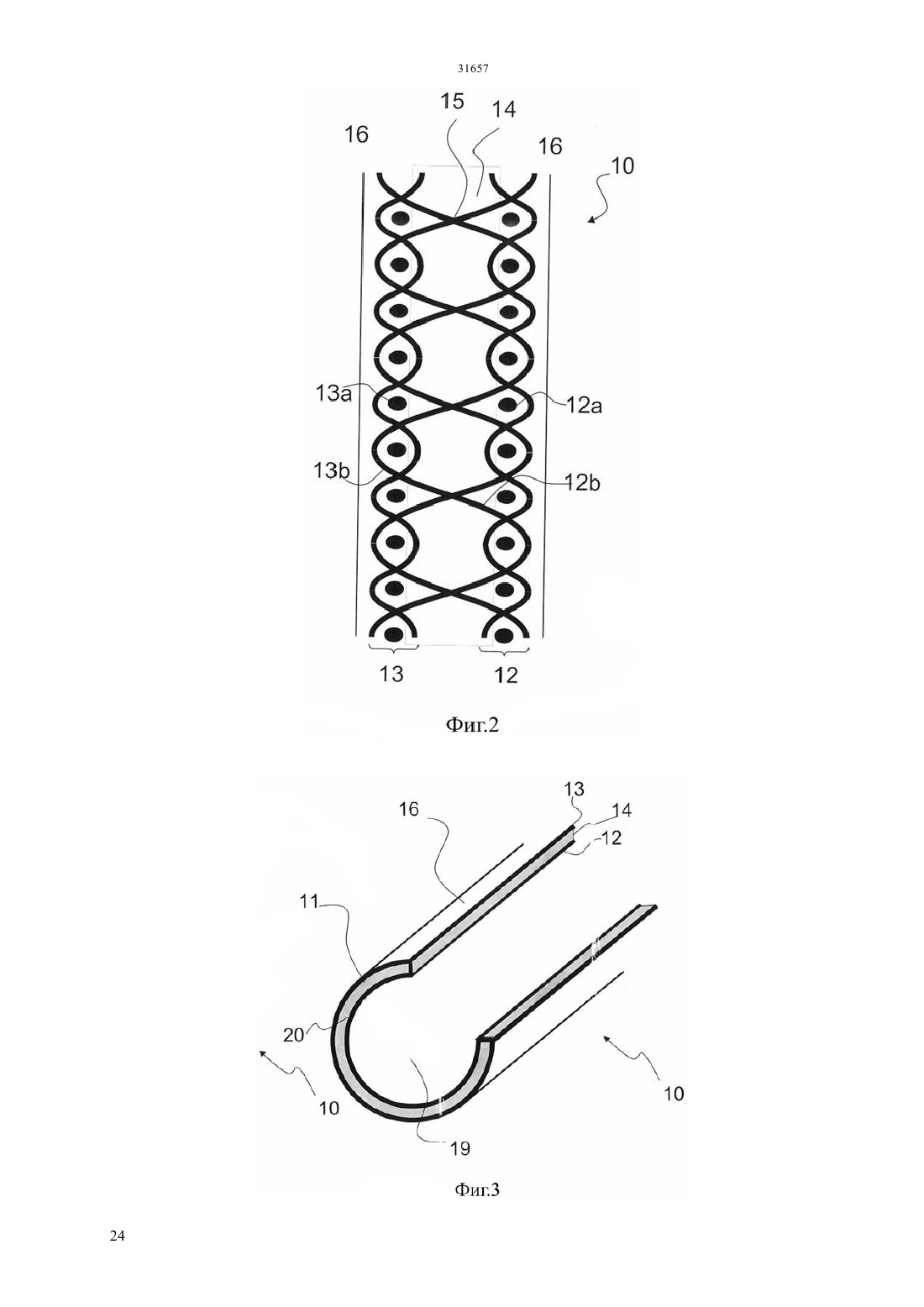

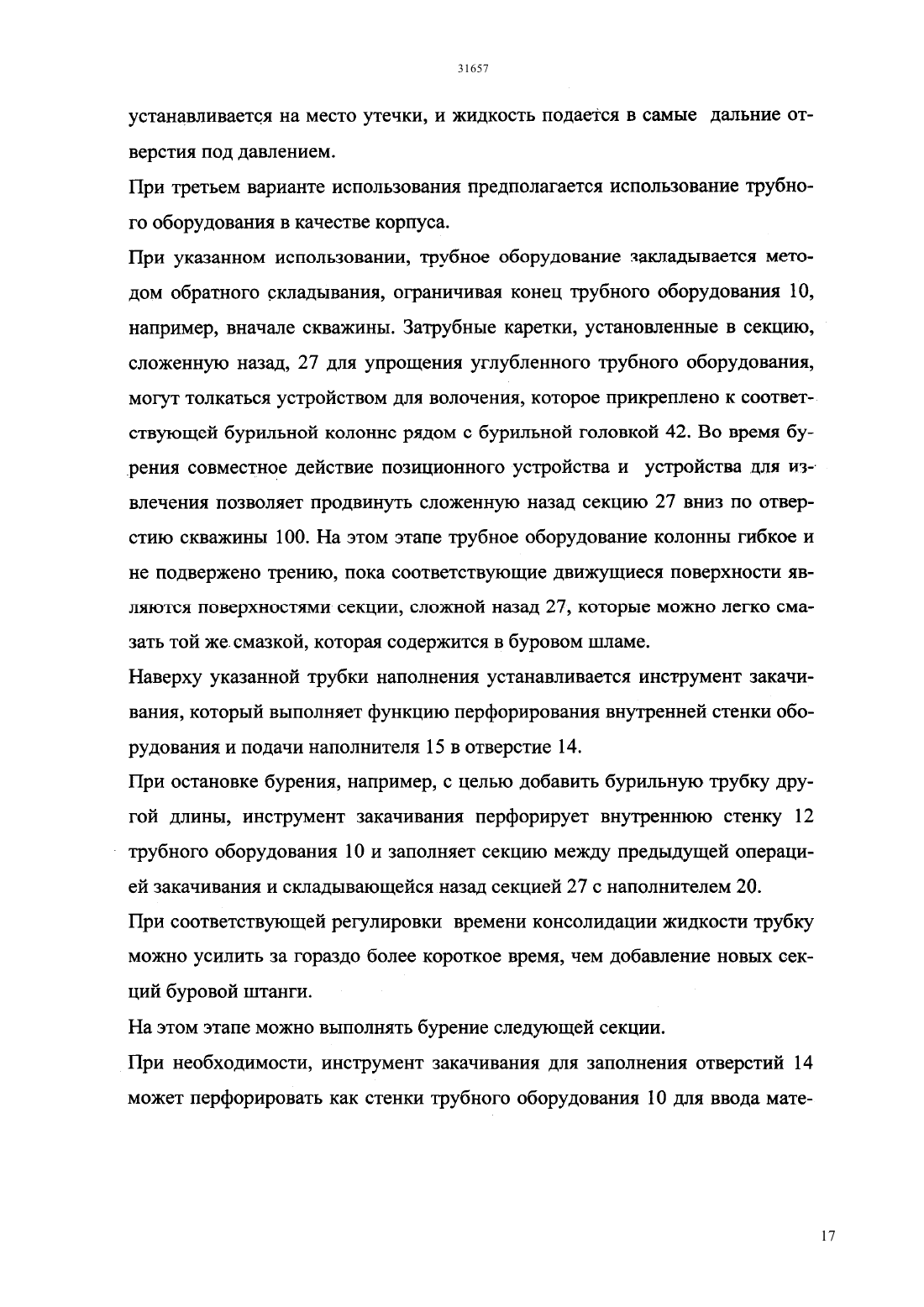

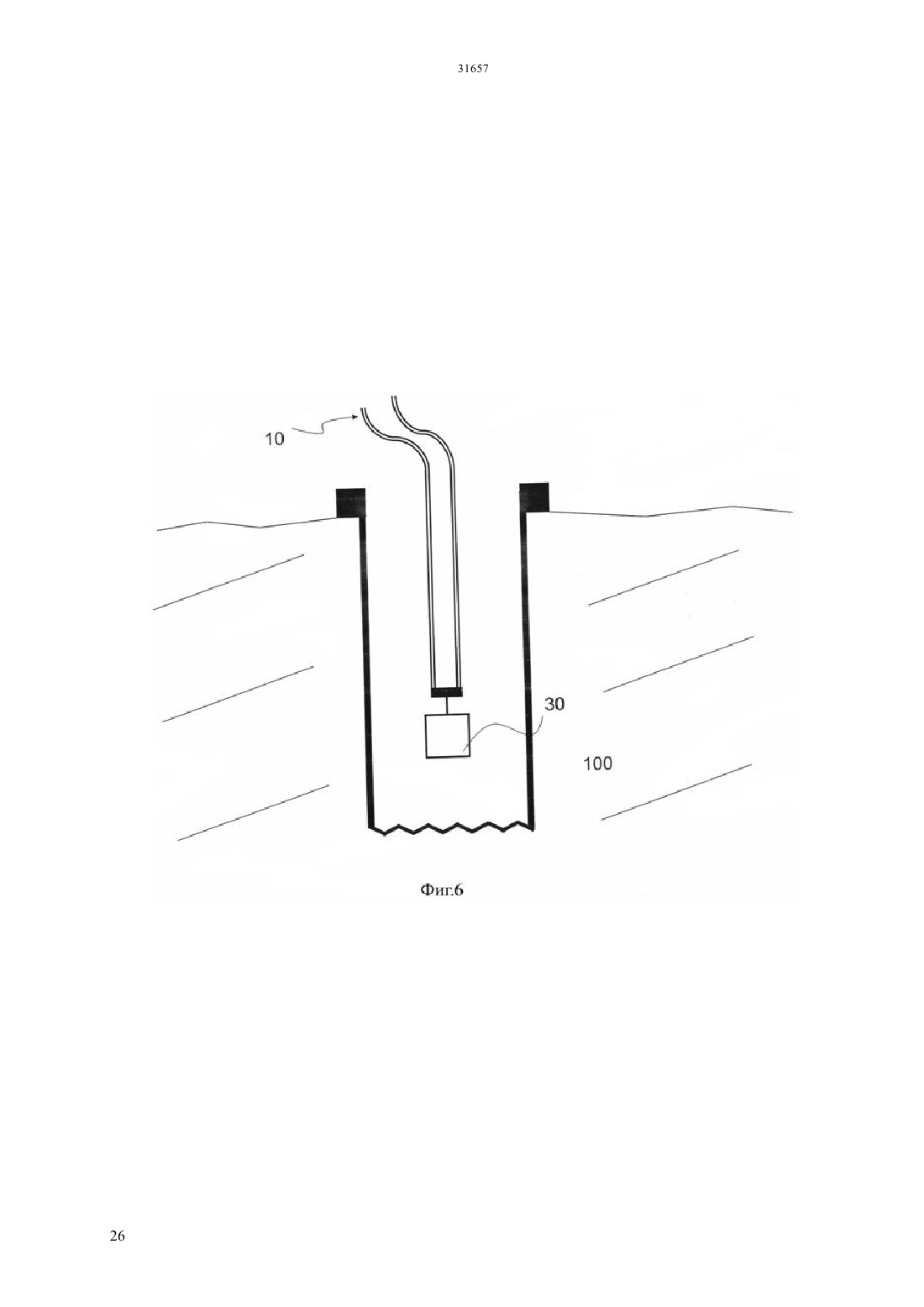

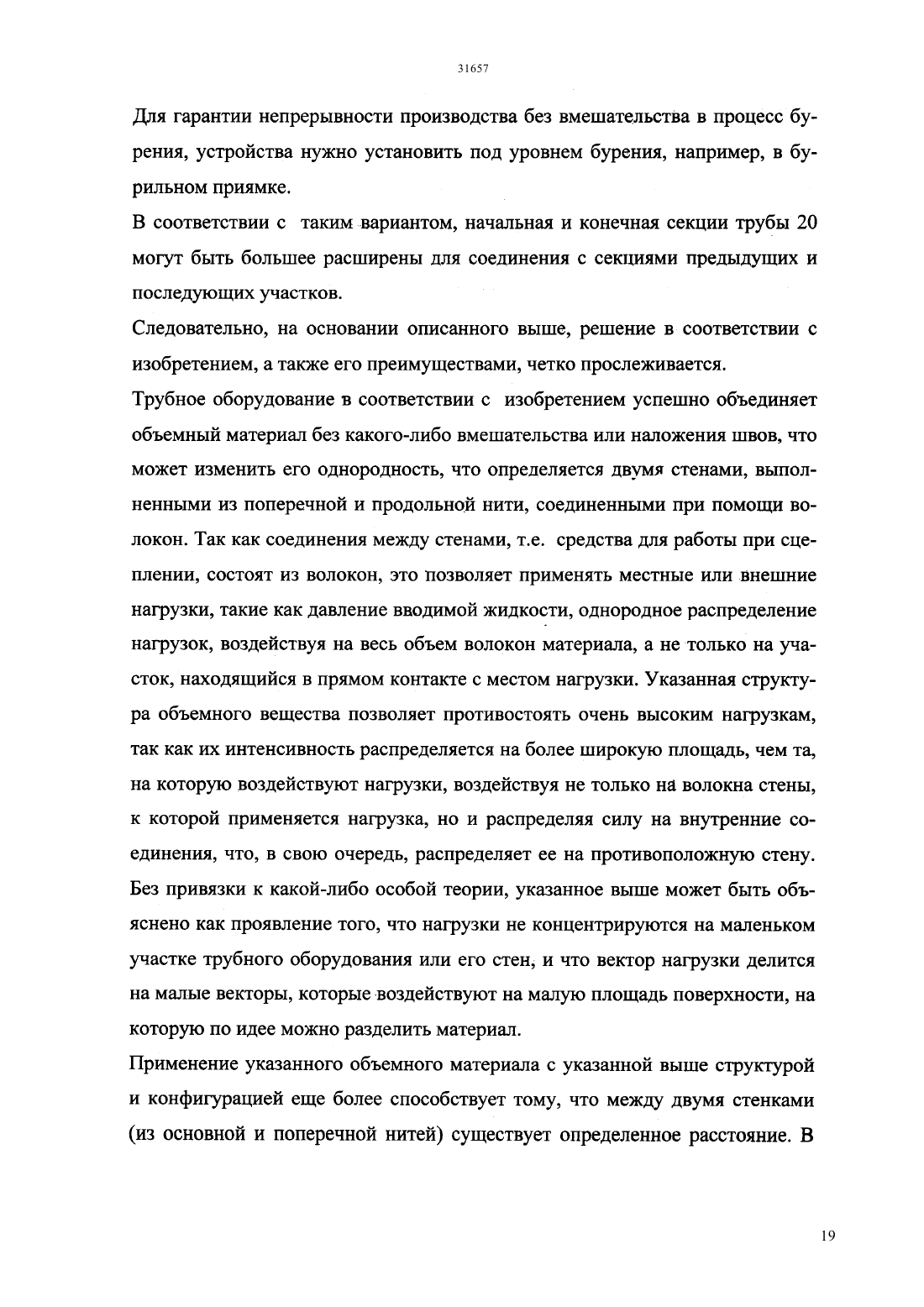

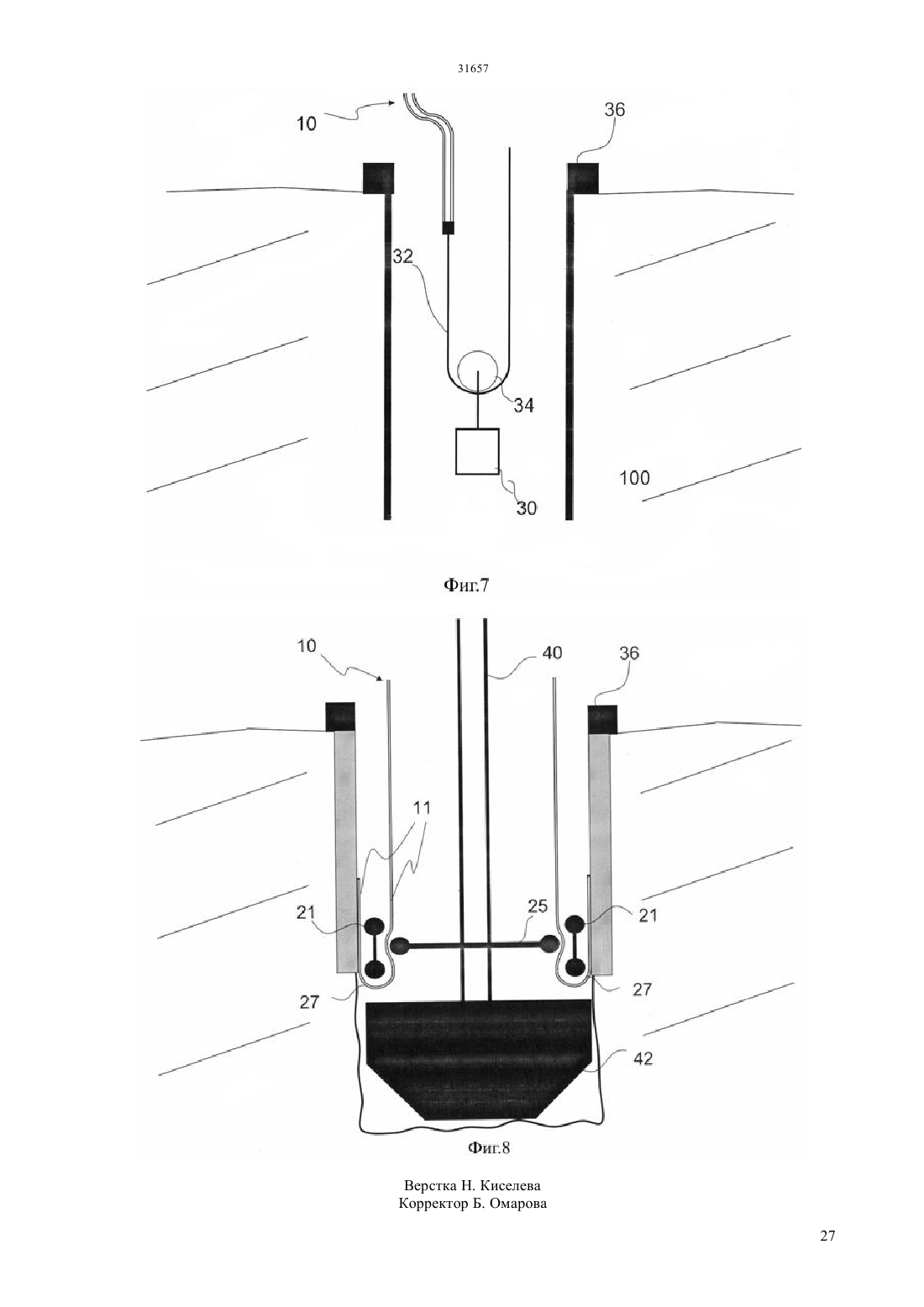

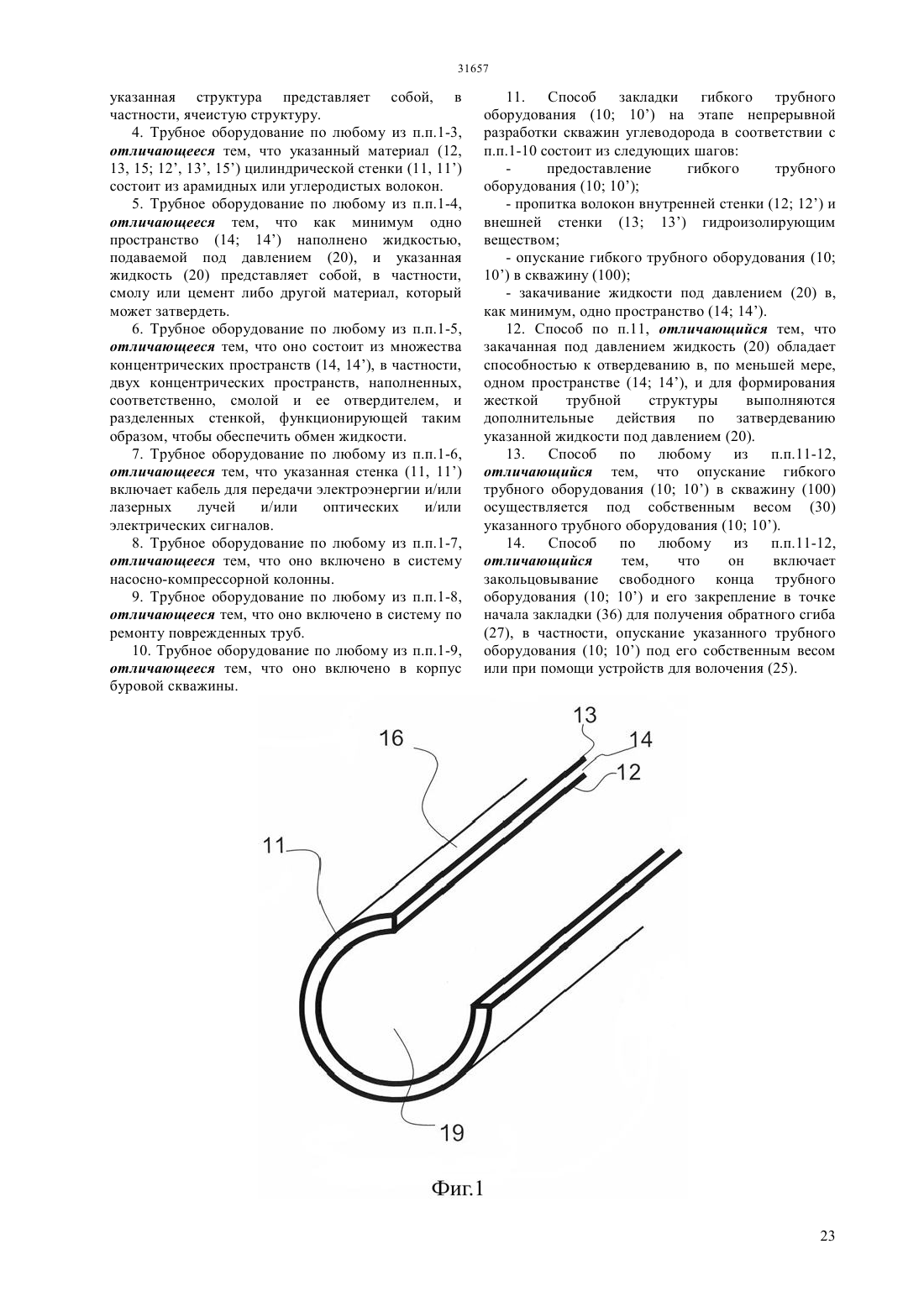

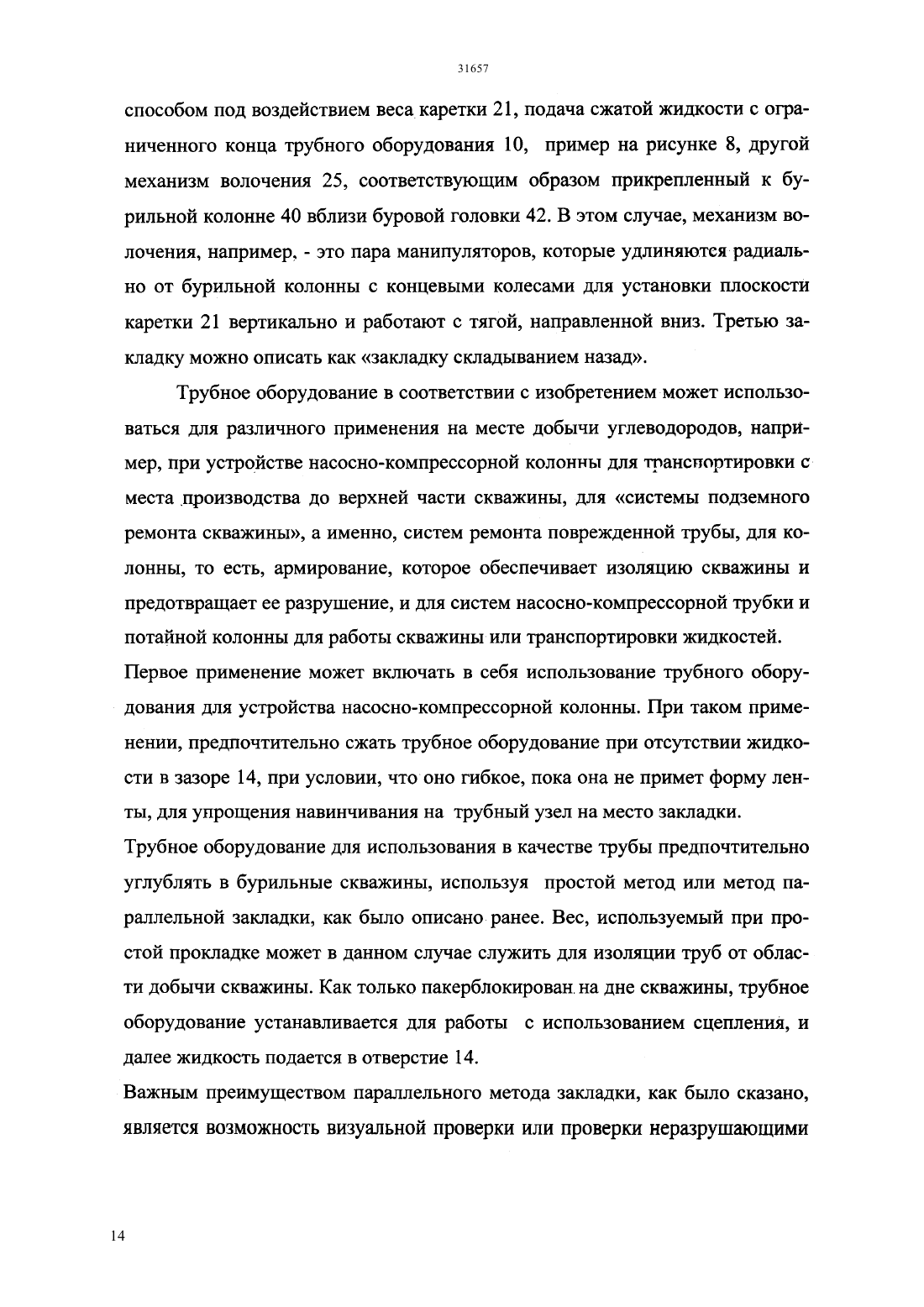

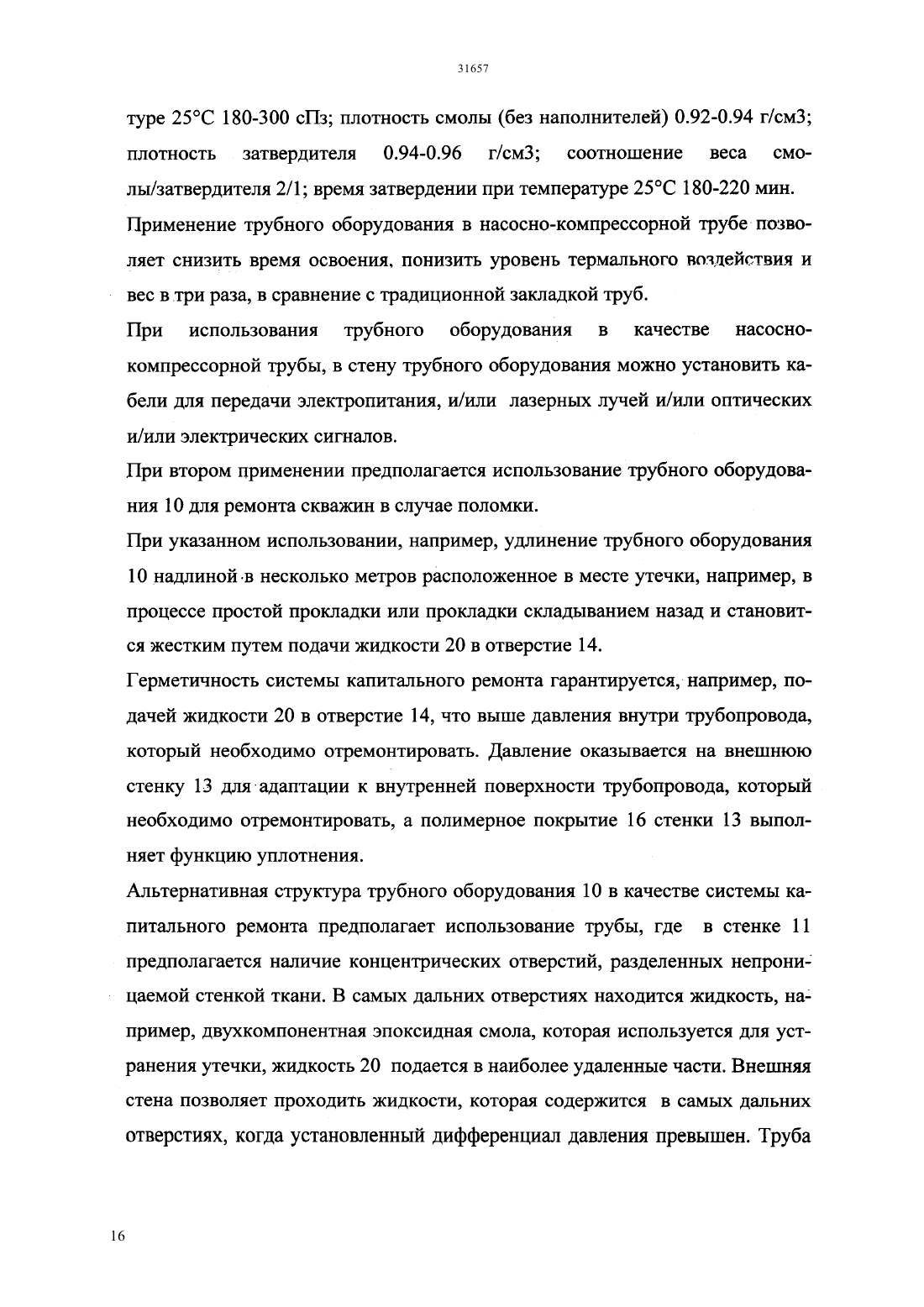

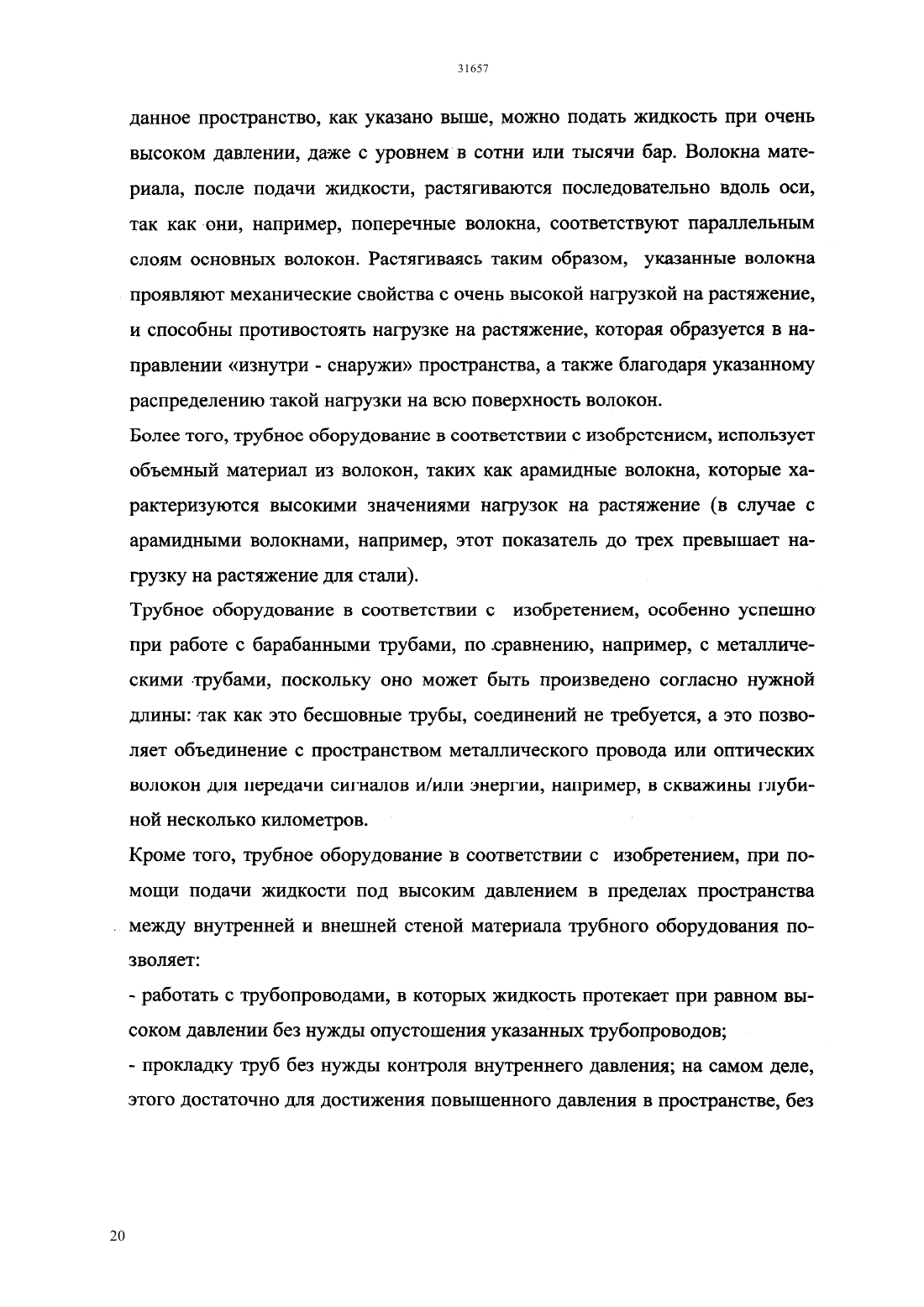

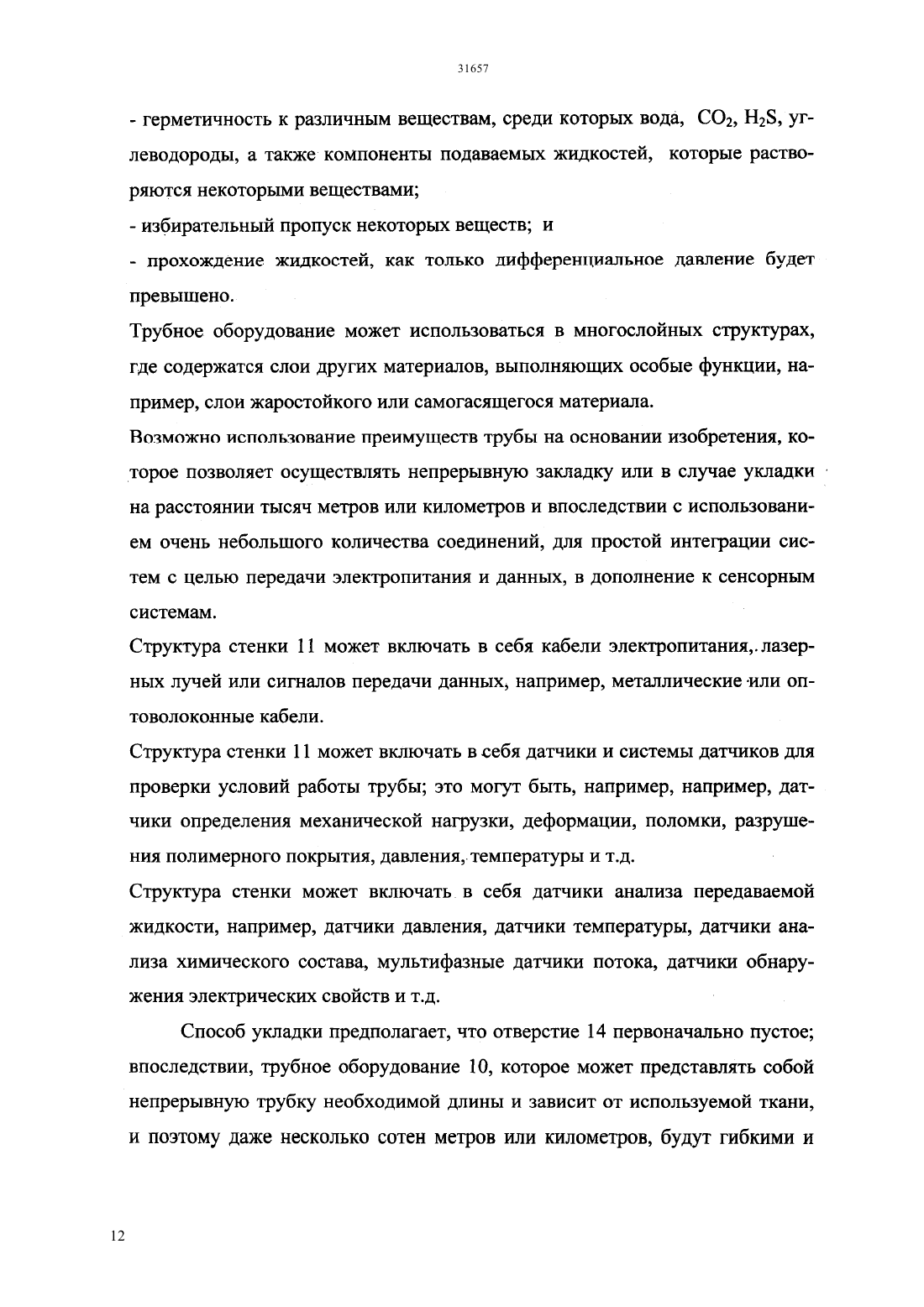

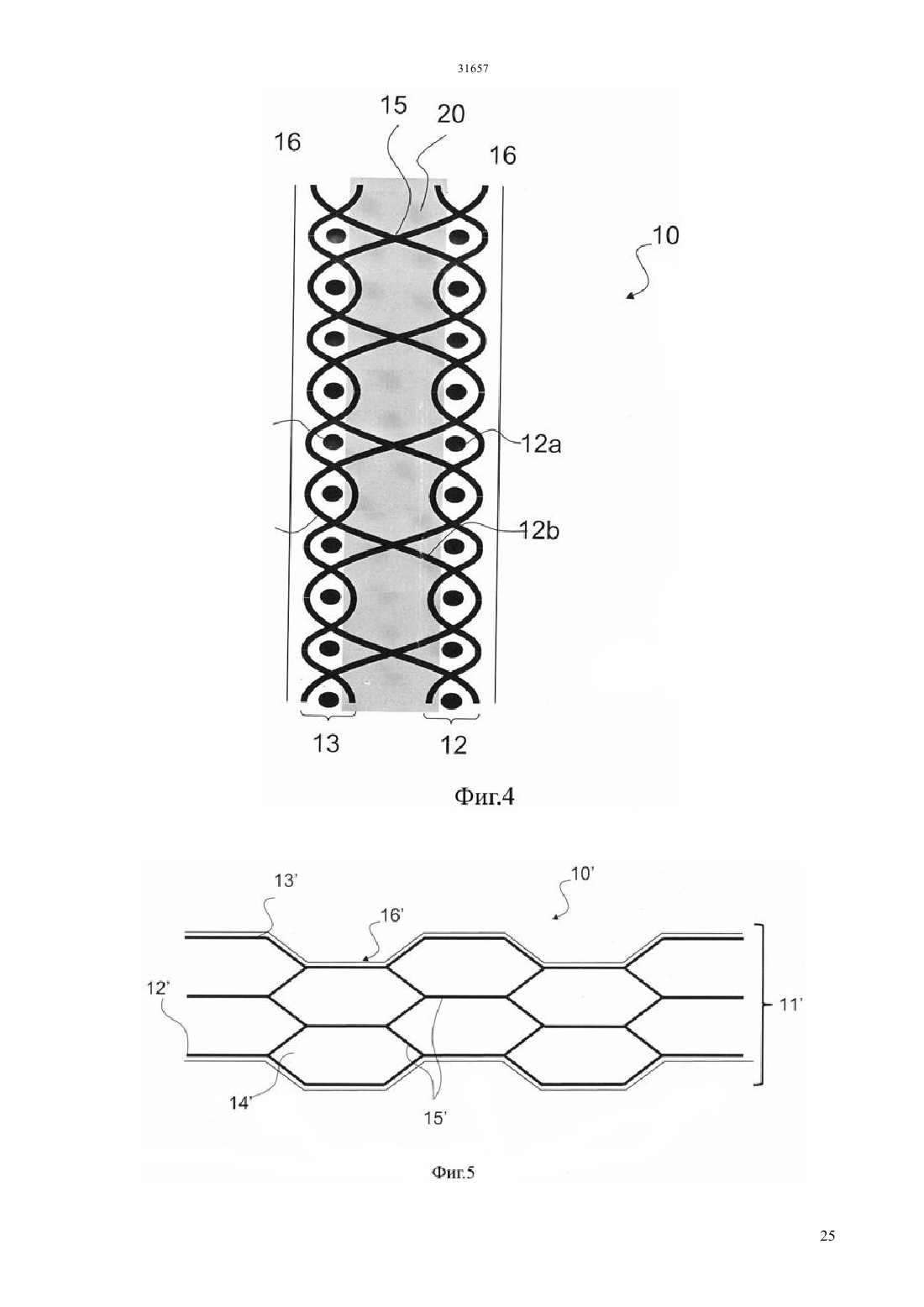

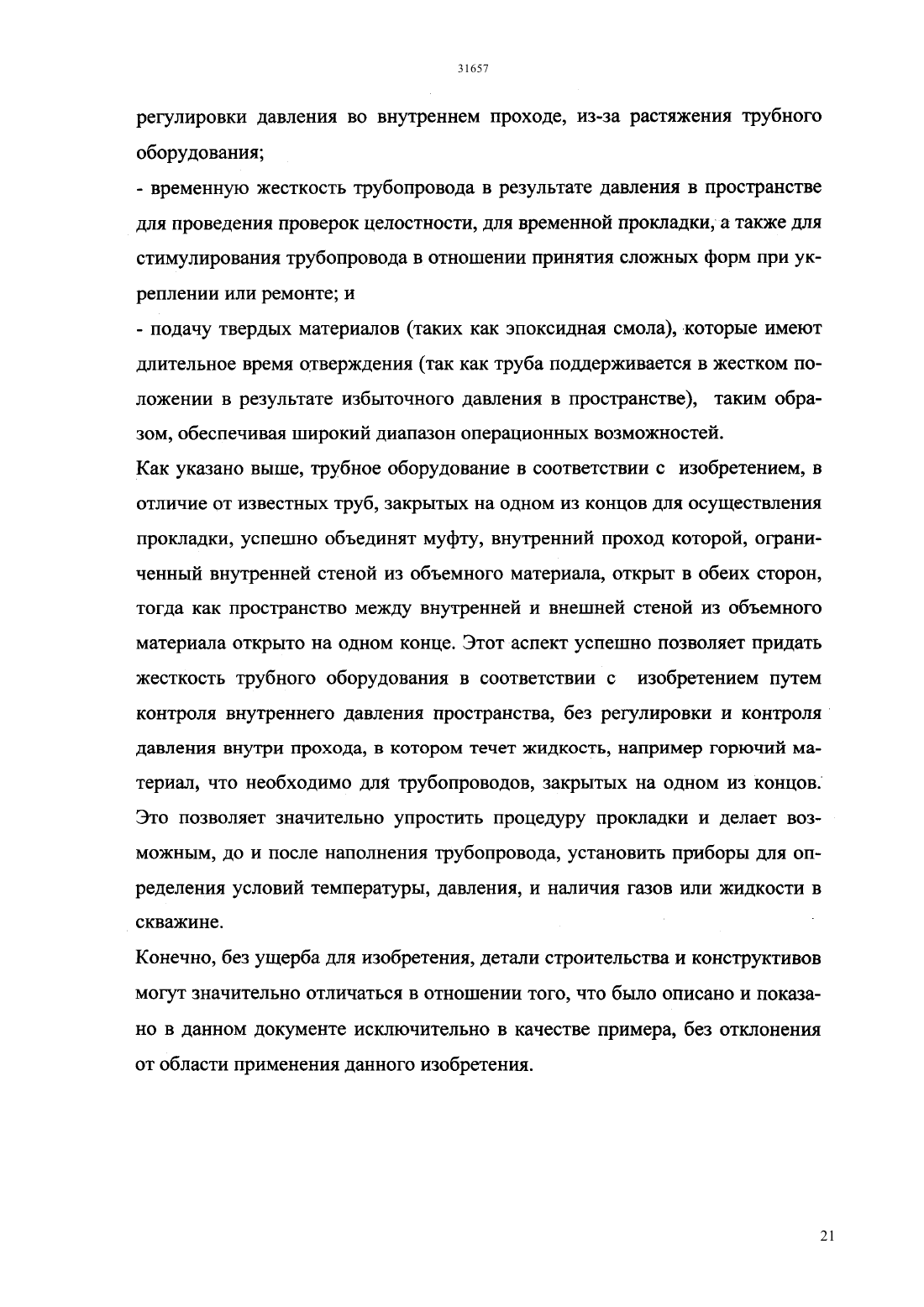

(51) 21 19/22 (2006.01) 21 29/10 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) ТРУБНОЕ ОБОРУДОВАНИЕ ДЛЯ НЕПРЕРЫВНОГО ОСВОЕНИЯ НЕФТЕГАЗОНОСНЫХ СКВАЖИН И СПОСОБ ЕГО ЗАКЛАДКИ(57) Изобретение представляет собой трубное оборудование для непрерывного освоения нефтегазоносных скважин и способ его закладки. Техническим результатом настоящего изобретения является производство гибкого трубного оборудования,пригодного для навинчивания, в частности, на трубный узел, и использования при непрерывном освоении скважины, что может обеспечить постоянную установку. Технический результат достигается трубным оборудованием для непрерывного освоения нефтегазоносных скважин, включающим гибкую цилиндрическую стенку, с полым проходом внутри,выполненную из материала, являющего собой переплетенные волокна и формирующего как минимум одно пространство внутри, которое развивается в осевом направлении указанной цилиндрической стенки, при этом указанный материал выполнен из соответствующих сплетенных волокон объемной структуры,состоящих из внутренней стенки и внешней стенки,которые являются параллельными и разграничивают как минимум одно пространство и пригодных для работы при растяжении с возможностью подачи внутри пространства жидкости под давлением для придания жесткости трубного оборудования, а также пригодности для работы при растяжении благодаря соединению нитей в переплетенных волокнах первой внутренней стенки и второй внешней стенки, которая соединяет первую внутреннюю стенку и вторую внешнюю стенку,благодаря данному пространству. А также тем, что первая внутренняя стенка и вторая внешняя стенка объединяют сплетенные волокна материала, составляющего основные,поперечные и соединенные нити и являющиеся основными или поперечными нитями указанных соединенных волокон. А также тем, что цилиндрическая стенка имеет объемную структуру, состоящую из множества ячеек, которая развивается в осевом направлении трубного оборудования и определяет одно или несколько пространств, стенки указанных ячеек функционируют так, чтобы обеспечить работу при растяжении, указанная структура является, в частности, ячеистой структурой. А также тем, что указанная стенка состоит из гидроизоляционного материала, в частности,полимера. А также тем, что указанный материал цилиндрической стенки состоит из арамидных или углеродистых волокон. А также тем, что как минимум одно пространство наполнено жидкостью, подаваемой под давлением, указанная жидкость, которая является, в частности, смолой или цементом, либо другим материалом, который может застыть. А также тем, что оно состоит из множества концентрических пространств, в частности, двух концентрических пространств,наполненных,соответственно, смолой и ее отвердителем, и разделенных стенкой, функционирующей таким образом, чтобы обеспечить обмен жидкости. А также тем, что указанная стенка включает кабель для передачи электроэнергии и/или лазерные лучи и/или оптические и/или электрические сигналы. А также тем, что оно включает систему насоснокомпрессорной колонны. А также тем, что оно включено в систему по ремонту поврежденных труб. А также тем, что оно включено в корпус буровой скважины. Технический результат достигается способом закладки гибкого трубного оборудования,включающем установку гибкого металлического оборудования в скважину с навинчиванием ее на трубный узел, при этом трубное оборудование устанавливают на этапе непрерывной разработки скважин углеводородов с погружением его в указанную скважину. А также тем, что с опусканием трубного оборудования в указанную скважину осуществляют подачу жидкости, благодаря чему есть возможность затвердевания как минимум одного пространства. А также тем, что он включает опускание указанного трубного оборудования в соответствии с массой. А также тем, что он включает закольцовывание свободного конца трубного оборудования,исходящее закольцовывание и предохранение в точке начала прокладки для получения обратного сгиба, в частности, опускание указанного трубного оборудования под его собственным весом или при помощи устройства для волочения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Трубное оборудование для непрерывного освоения нефтегазоносных скважин, включающее гибкую цилиндрическую стенку (11 11) с полым проходом внутри (19), отличающееся тем, что указанная цилиндрическая стенка (11, 11) состоит из материала (12, 13, 15 12, 13, 15) являющего собой переплетенные волокна и формирующего как минимум одно пространство внутри (14 14),которое развивается в осевом направлении указанной цилиндрической стенки (11, 11), кроме того, указанный материал (12, 13, 15 12, 13, 15) выполнен из соответствующих сплетенных волокон трехмерной структуры и состоящей из внутренней стенки (12 12) и внешней стенки(13 13), которые являются параллельными и разграничивают как минимум одно пространство(14 14) и кроме того соединительных средств(15 15), заключающихся в переплетенных волокнах первой внутренней стенки (12 12) и второй внешней стенки (13 13), которые соединяют первою внутреннюю стенку (12 12) и вторую внешнюю стенку (13 13) благодаря 22 данному пространству (14 14) при этом указанные соединительные средства (15 15) пригодны для работы при растяжении при наличии хотя бы в одном пространстве внутри (14 14) жидкости под давлением (20), которая подается для жесткости трубного оборудования (10 10),и вышеуказанная стенка (11 11) представляет собой гидроизолирующий материал, в частности,полимер. 2. Трубное оборудование по п.1, отличающееся тем, что первая внутренняя стенка (12) и вторая внешняя стенка (13) объединяют переплетенные волокна материала, составляющего основные и поперечные нити, при этом соединительные нити(15) представляют собой основные или поперечные нити указанных переплетенных волокон. 3. Трубное оборудование по п.1, отличающееся тем, что цилиндрическая стенка (11) имеет объемную структуру, состоящую из множества ячеек, которая развивается в осевом направлении трубного оборудовании (10) и определяет указанное одно или несколько пространств (14), при этом стенки указанных ячеек функционируют так, чтобы обеспечить работу при растяжении (15), и указанная структура представляет собой, в частности, ячеистую структуру. 4. Трубное оборудование по любому из п.п.1-3,отличающееся тем, что указанный материал (12,13, 15 12, 13, 15) цилиндрической стенки (11, 11) состоит из арамидных или углеродистых волокон. 5. Трубное оборудование по любому из п.п.1-4,отличающееся тем, что как минимум одно пространство (14 14) наполнено жидкостью,подаваемой под давлением (20), и указанная жидкость (20) представляет собой, в частности,смолу или цемент либо другой материал, который может затвердеть. 6. Трубное оборудование по любому из п.п.1-5,отличающееся тем, что оно состоит из множества концентрических пространств (14, 14), в частности,двух концентрических пространств, наполненных,соответственно, смолой и ее отвердителем, и разделенных стенкой, функционирующей таким образом, чтобы обеспечить обмен жидкости. 7. Трубное оборудование по любому из п.п.1-6,отличающееся тем, что указанная стенка (11, 11) включает кабель для передачи электроэнергии и/или лазерных лучей и/или оптических и/или электрических сигналов. 8. Трубное оборудование по любому из п.п.1-7,отличающееся тем, что оно включено в систему насосно-компрессорной колонны. 9. Трубное оборудование по любому из п.п.1-8,отличающееся тем, что оно включено в систему по ремонту поврежденных труб. 10. Трубное оборудование по любому из п.п.1-9,отличающееся тем, что оно включено в корпус буровой скважины. 11. Способ закладки гибкого трубного оборудования (10 10) на этапе непрерывной разработки скважин углеводорода в соответствии с п.п.1-10 состоит из следующих шагов предоставление гибкого трубного оборудования (10 10)- пропитка волокон внутренней стенки (12 12) и внешней стенки (13 13) гидроизолирующим веществом- опускание гибкого трубного оборудования (10 10) в скважину (100)- закачивание жидкости под давлением (20) в,как минимум, одно пространство (14 14). 12. Способ по п.11, отличающийся тем, что закачанная под давлением жидкость (20) обладает способностью к отвердеванию в, по меньшей мере,одном пространстве (14 14), и для формирования жесткой трубной структуры выполняются дополнительные действия по затвердеванию указанной жидкости под давлением (20). 13. Способ по любому из п.п.11-12,отличающийся тем, что опускание гибкого трубного оборудования (10 10) в скважину (100) осуществляется под собственным весом (30) указанного трубного оборудования (10 10). 14. Способ по любому из п.п.11-12,отличающийся тем,что он включает закольцовывание свободного конца трубного оборудования (10 10) и его закрепление в точке начала закладки (36) для получения обратного сгиба(27), в частности, опускание указанного трубного оборудования (10 10) под его собственным весом или при помощи устройств для волочения (25).
