Оборудование для бурения скважин переменного диаметра

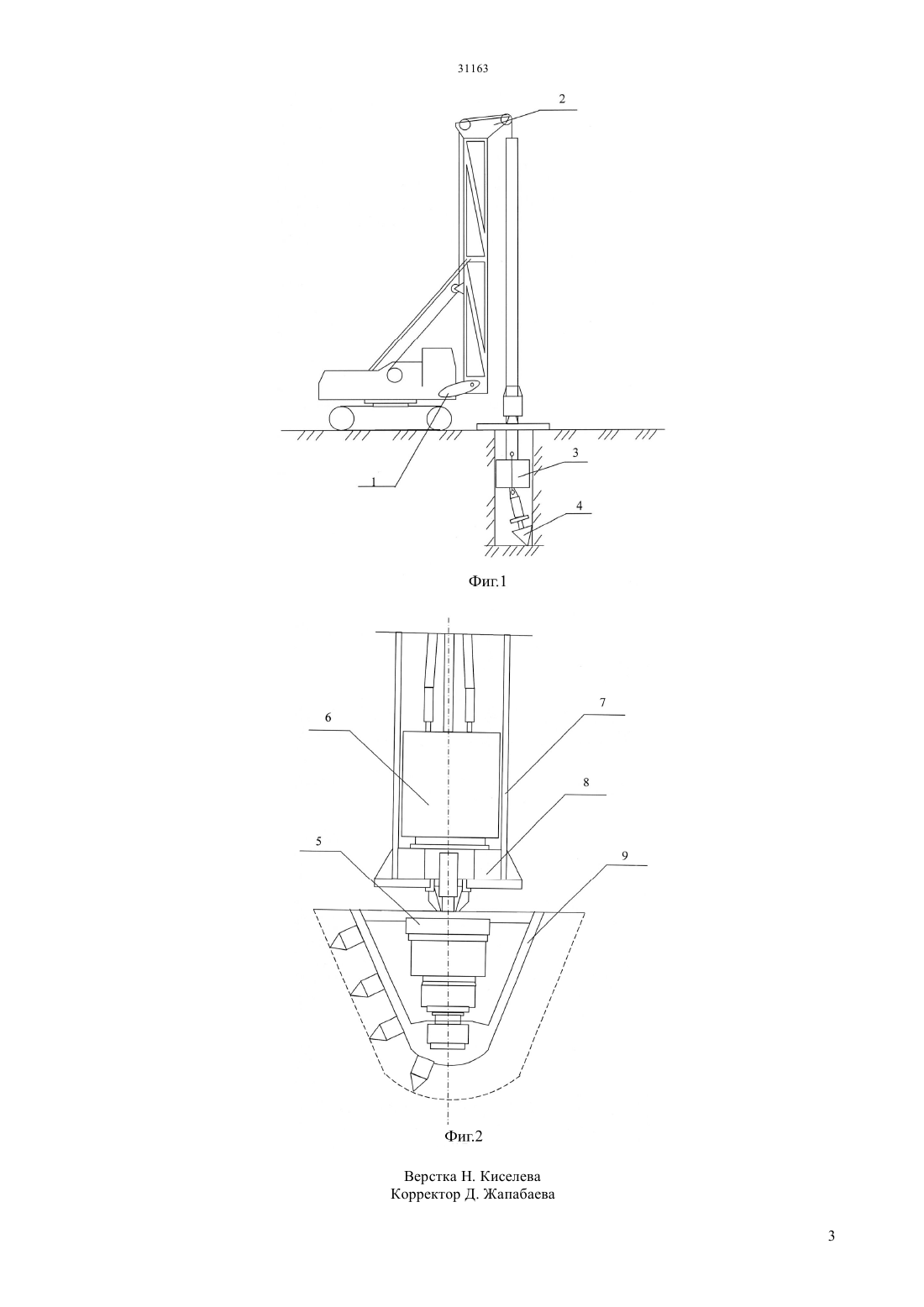

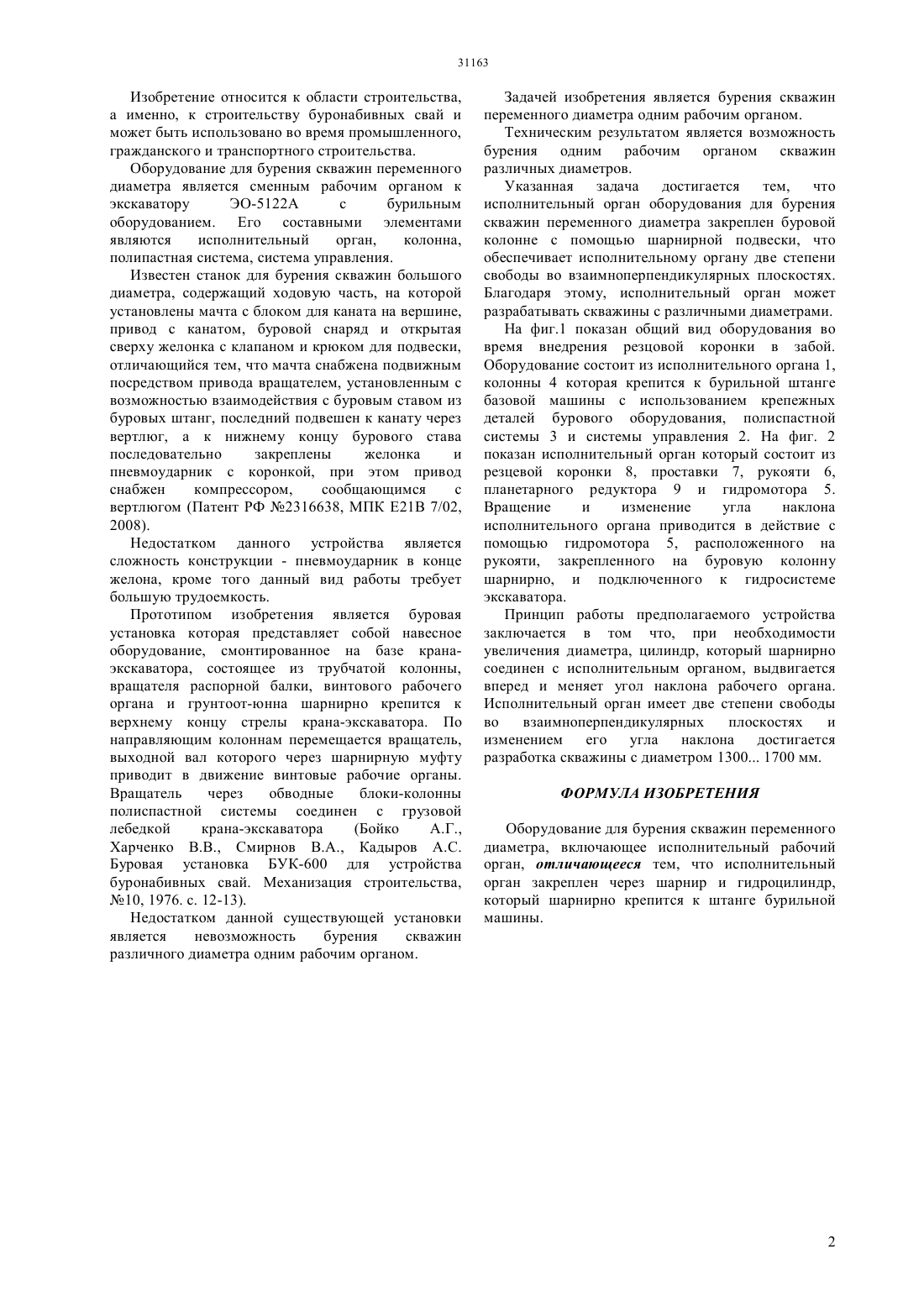

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ рабочего органа к экскаватору ЭО-5122 А с бурильным оборудованием для бурения одним рабочим органом скважин различных диаметров. Принцип работы предполагаемого устройства заключается в том что, при необходимости увеличения диаметра, цилиндр, который шарнирно соединен с исполнительным органом, выдвигается вперед и меняет угол наклона рабочего органа. Исполнительный орган имеет две степени свободы во взаимноперпендикулярных плоскостях и изменением его угла наклона достигается разработка скважины с диаметром 13001700 мм.(76) Кадыров Адиль Суратович Жунусбекова Жанара Жумашкызы Сериков Шынгыс Муратбекович Омаров Жасулан Кайратович(56) Бойко А.Г., Харченко В.В., Смирнов В.А.,Кадыров А.С. Буровая установка БУК-600 для устройства буронабивных свай. Механизация строительства, 10, 1976. с. 12-13(54) ОБОРУДОВАНИЕ ДЛЯ БУРЕНИЯ СКВАЖИН ПЕРЕМЕННОГО ДИАМЕТРА(57) Данное оборудование относится к буровым установкам, используемым в качестве сменного Изобретение относится к области строительства,а именно, к строительству буронабивных свай и может быть использовано во время промышленного,гражданского и транспортного строительства. Оборудование для бурения скважин переменного диаметра является сменным рабочим органом к экскаватору ЭО-5122 А с бурильным оборудованием. Его составными элементами являются исполнительный орган,колонна,полипастная система, система управления. Известен станок для бурения скважин большого диаметра, содержащий ходовую часть, на которой установлены мачта с блоком для каната на вершине,привод с канатом, буровой снаряд и открытая сверху желонка с клапаном и крюком для подвески,отличающийся тем, что мачта снабжена подвижным посредством привода вращателем, установленным с возможностью взаимодействия с буровым ставом из буровых штанг, последний подвешен к канату через вертлюг, а к нижнему концу бурового става последовательно закреплены желонка и пневмоударник с коронкой, при этом привод снабжен компрессором,сообщающимся с вертлюгом (Патент РФ 2316638, МПК Е 21 В 7/02,2008). Недостатком данного устройства является сложность конструкции - пневмоударник в конце желона, кроме того данный вид работы требует большую трудоемкость. Прототипом изобретения является буровая установка которая представляет собой навесное оборудование, смонтированное на базе кранаэкскаватора, состоящее из трубчатой колонны,вращателя распорной балки, винтового рабочего органа и грунтоот-юнна шарнирно крепится к верхнему концу стрелы крана-экскаватора. По направляющим колоннам перемещается вращатель,выходной вал которого через шарнирную муфту приводит в движение винтовые рабочие органы. Вращатель через обводные блоки-колонны полиспастной системы соединен с грузовой лебедкой крана-экскаватора(Бойко А.Г.,Харченко В.В., Смирнов В.А., Кадыров А.С. Буровая установка БУК-600 для устройства буронабивных свай. Механизация строительства,10, 1976. с. 12-13). Недостатком данной существующей установки является невозможность бурения скважин различного диаметра одним рабочим органом. Задачей изобретения является бурения скважин переменного диаметра одним рабочим органом. Техническим результатом является возможность бурения одним рабочим органом скважин различных диаметров. Указанная задача достигается тем, что исполнительный орган оборудования для бурения скважин переменного диаметра закреплен буровой колонне с помощью шарнирной подвески, что обеспечивает исполнительному органу две степени свободы во взаимноперпендикулярных плоскостях. Благодаря этому, исполнительный орган может разрабатывать скважины с различными диаметрами. На фиг.1 показан общий вид оборудования во время внедрения резцовой коронки в забой. Оборудование состоит из исполнительного органа 1,колонны 4 которая крепится к бурильной штанге базовой машины с использованием крепежных деталей бурового оборудования, полиспастной системы 3 и системы управления 2. На фиг. 2 показан исполнительный орган который состоит из резцевой коронки 8, проставки 7, рукояти 6,планетарного редуктора 9 и гидромотора 5. Вращение и изменение угла наклона исполнительного органа приводится в действие с помощью гидромотора 5, расположенного на рукояти, закрепленного на буровую колонну шарнирно, и подключенного к гидросистеме экскаватора. Принцип работы предполагаемого устройства заключается в том что, при необходимости увеличения диаметра, цилиндр, который шарнирно соединен с исполнительным органом, выдвигается вперед и меняет угол наклона рабочего органа. Исполнительный орган имеет две степени свободы во взаимноперпендикулярных плоскостях и изменением его угла наклона достигается разработка скважины с диаметром 1300 1700 мм. ФОРМУЛА ИЗОБРЕТЕНИЯ Оборудование для бурения скважин переменного диаметра, включающее исполнительный рабочий орган, отличающееся тем, что исполнительный орган закреплен через шарнир и гидроцилиндр,который шарнирно крепится к штанге бурильной машины.
