Способ, система и считываемый компьютером носитель информации для прогнозирования порового давления до бурения

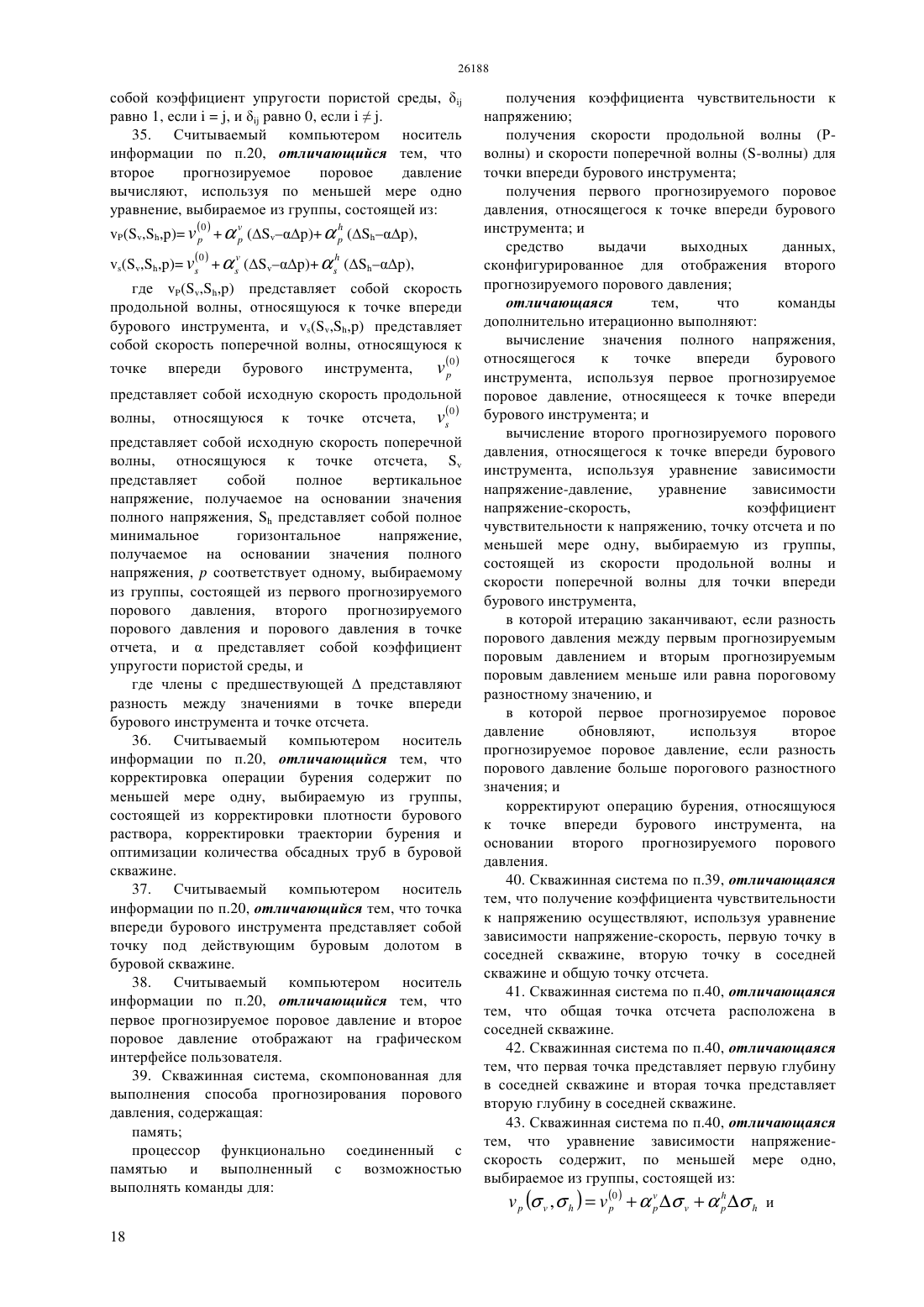

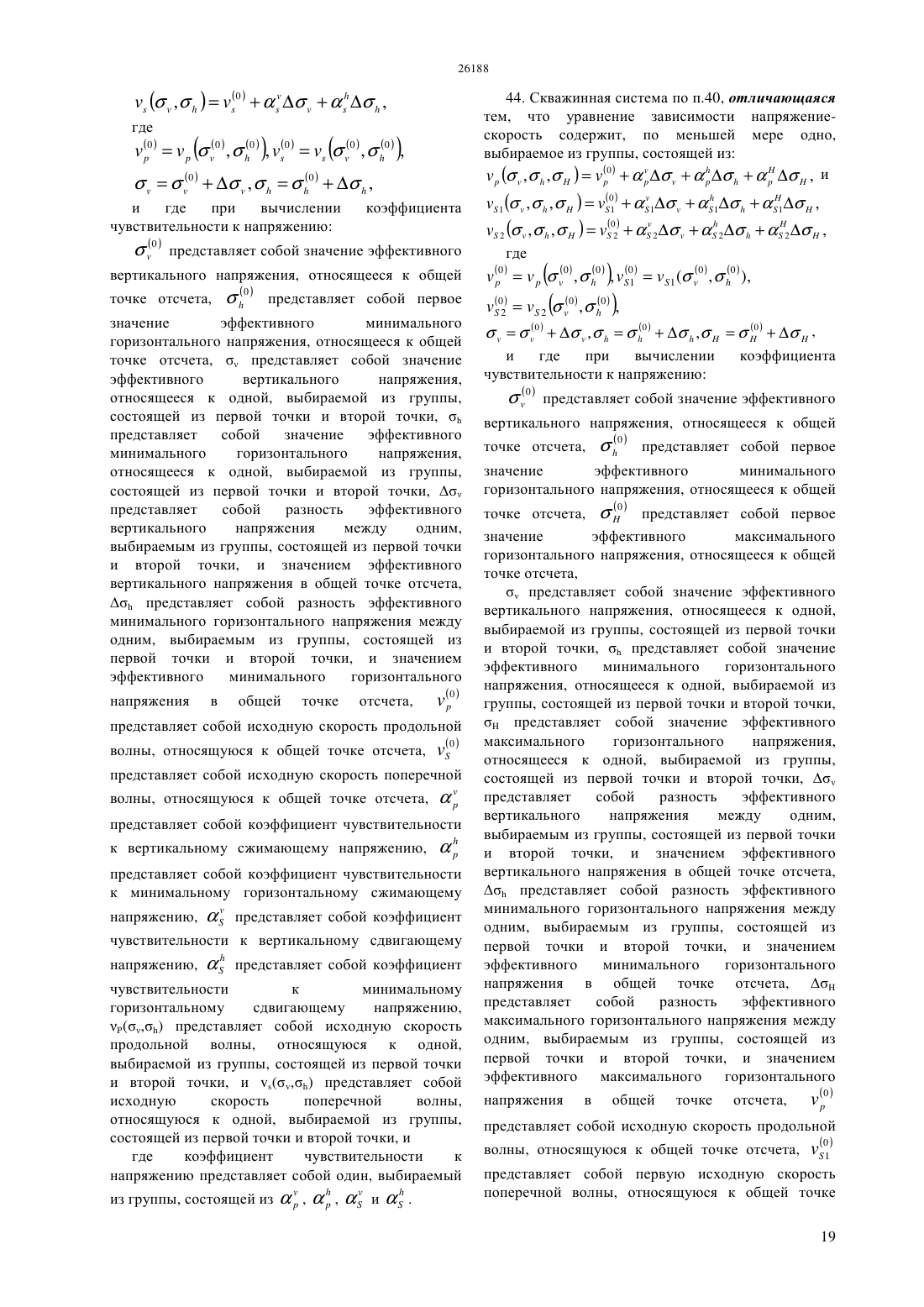

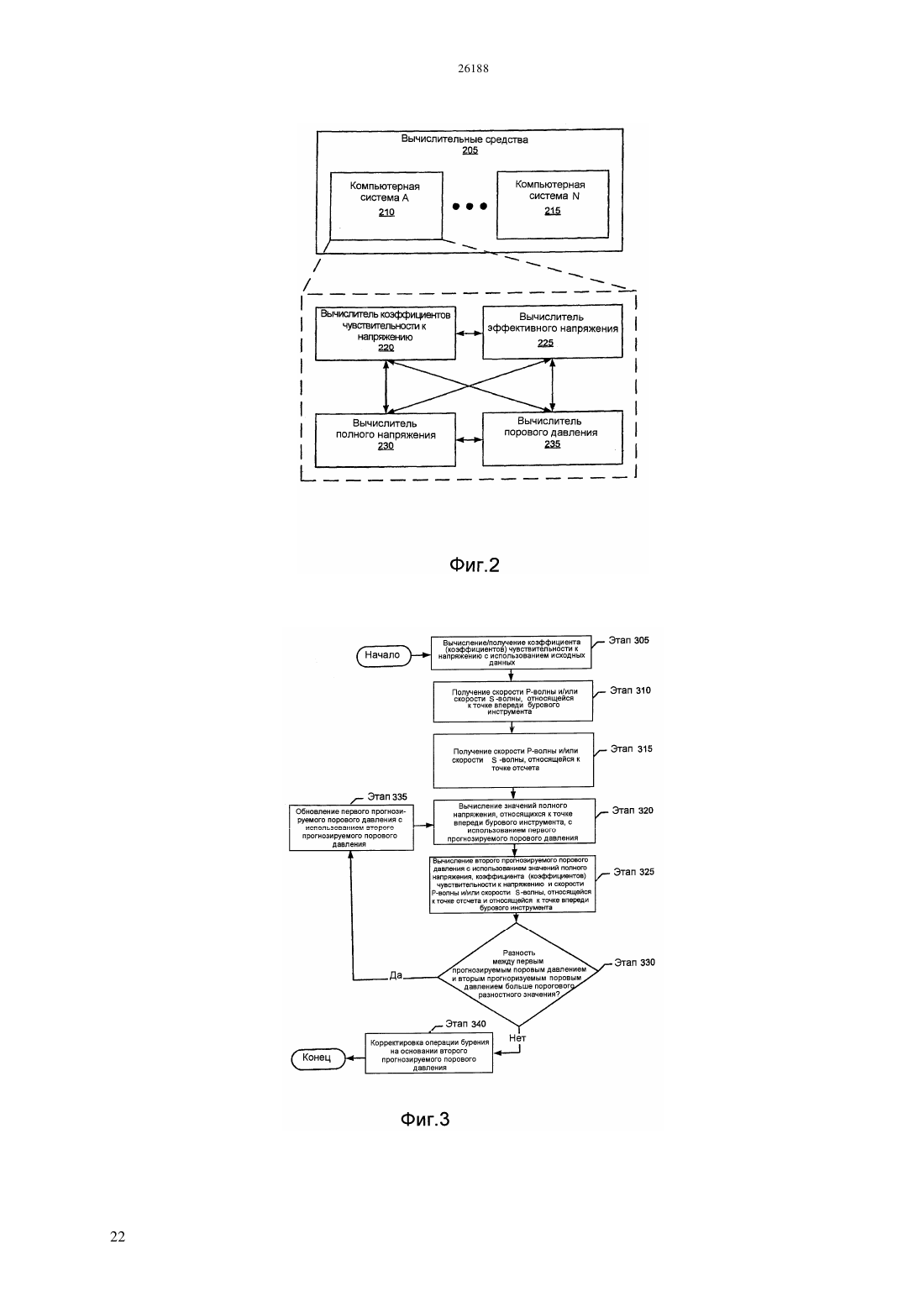

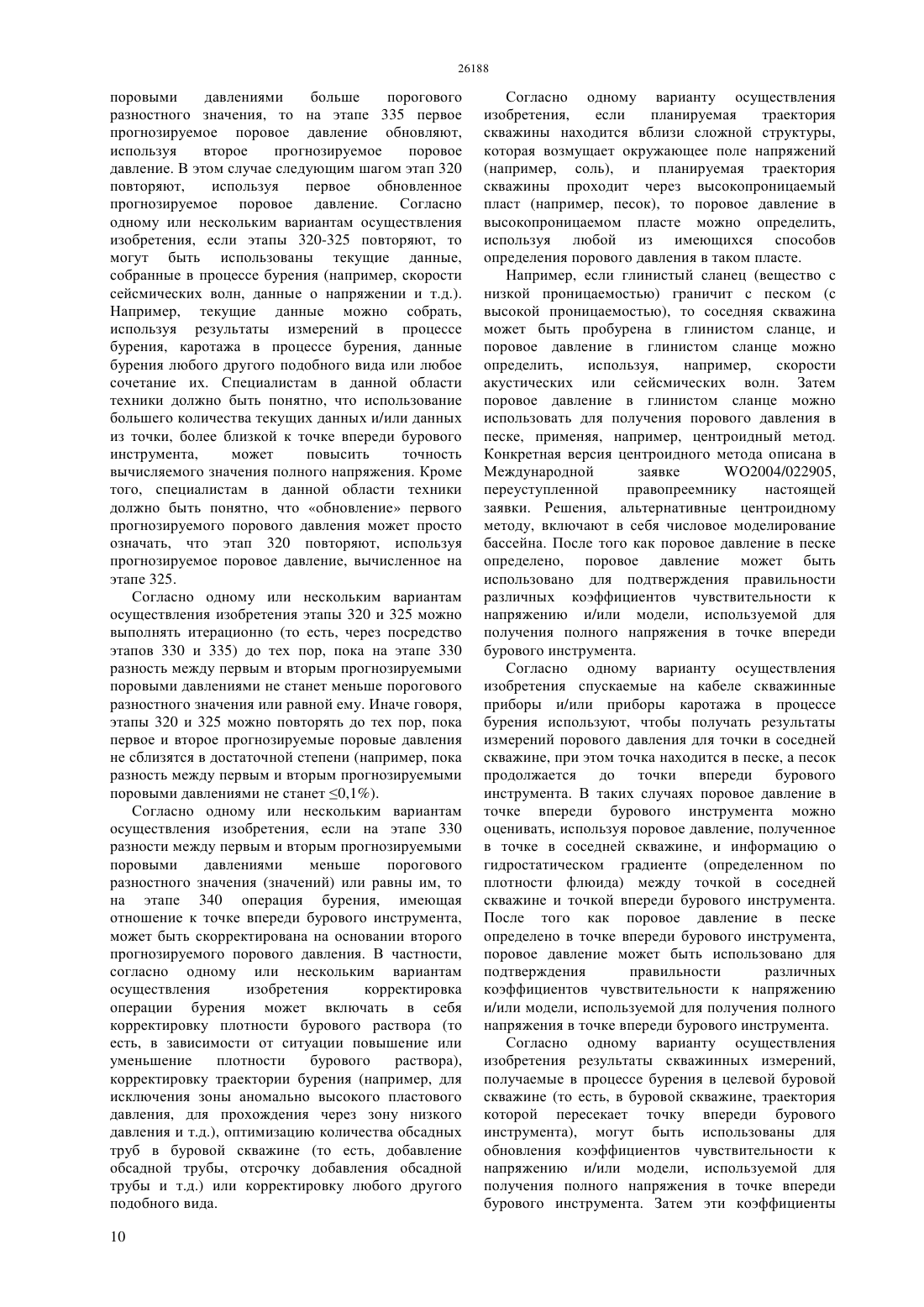

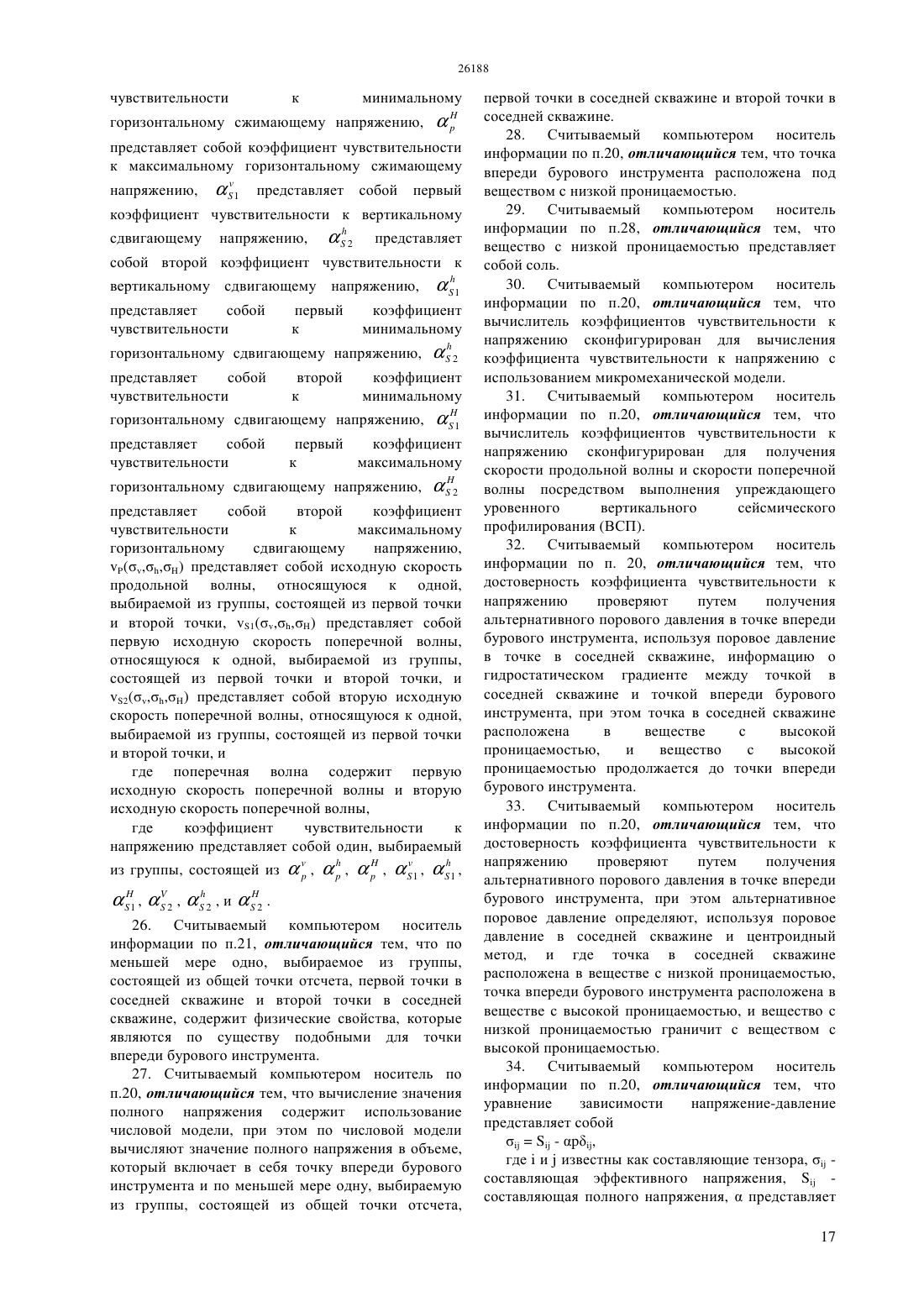

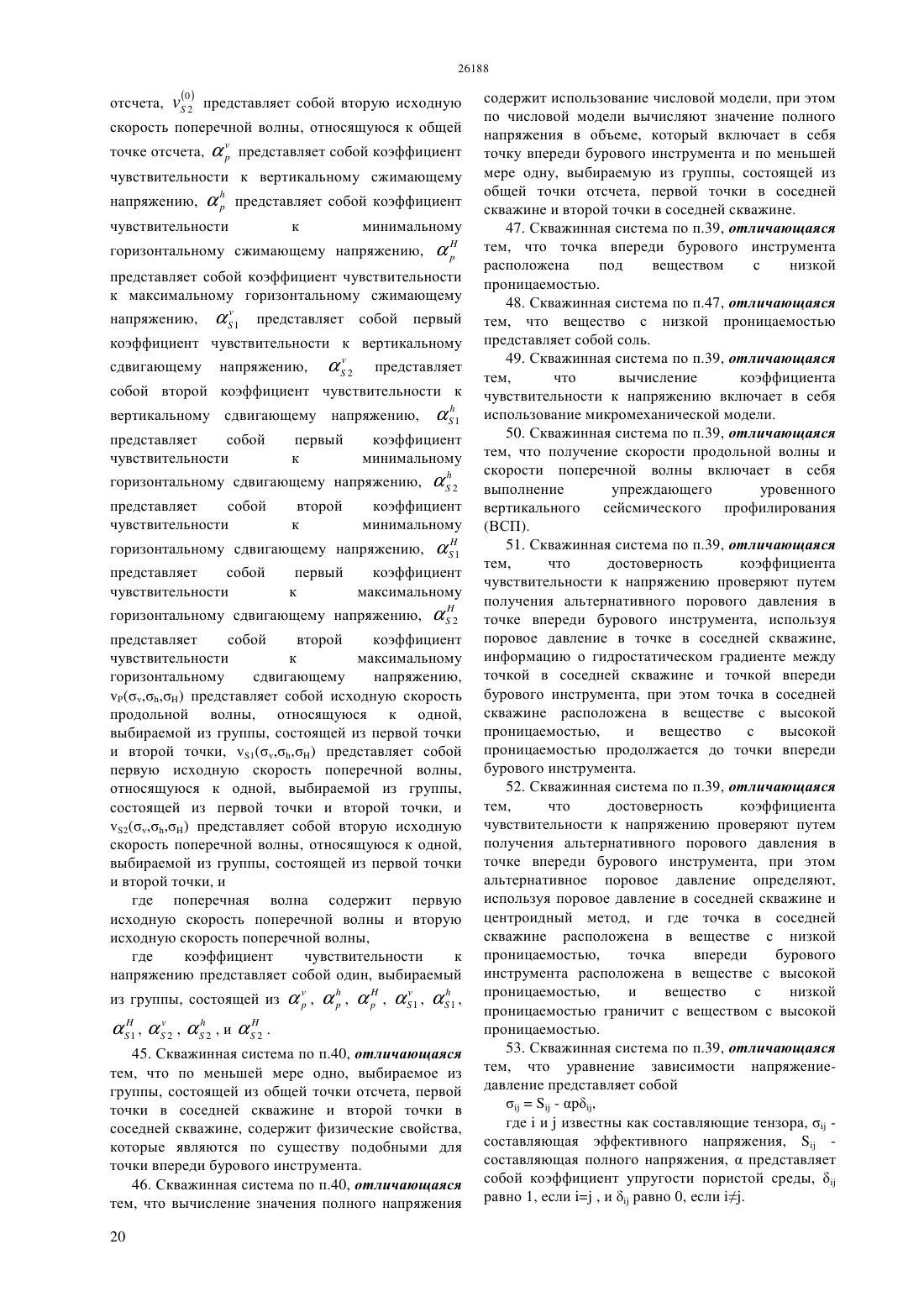

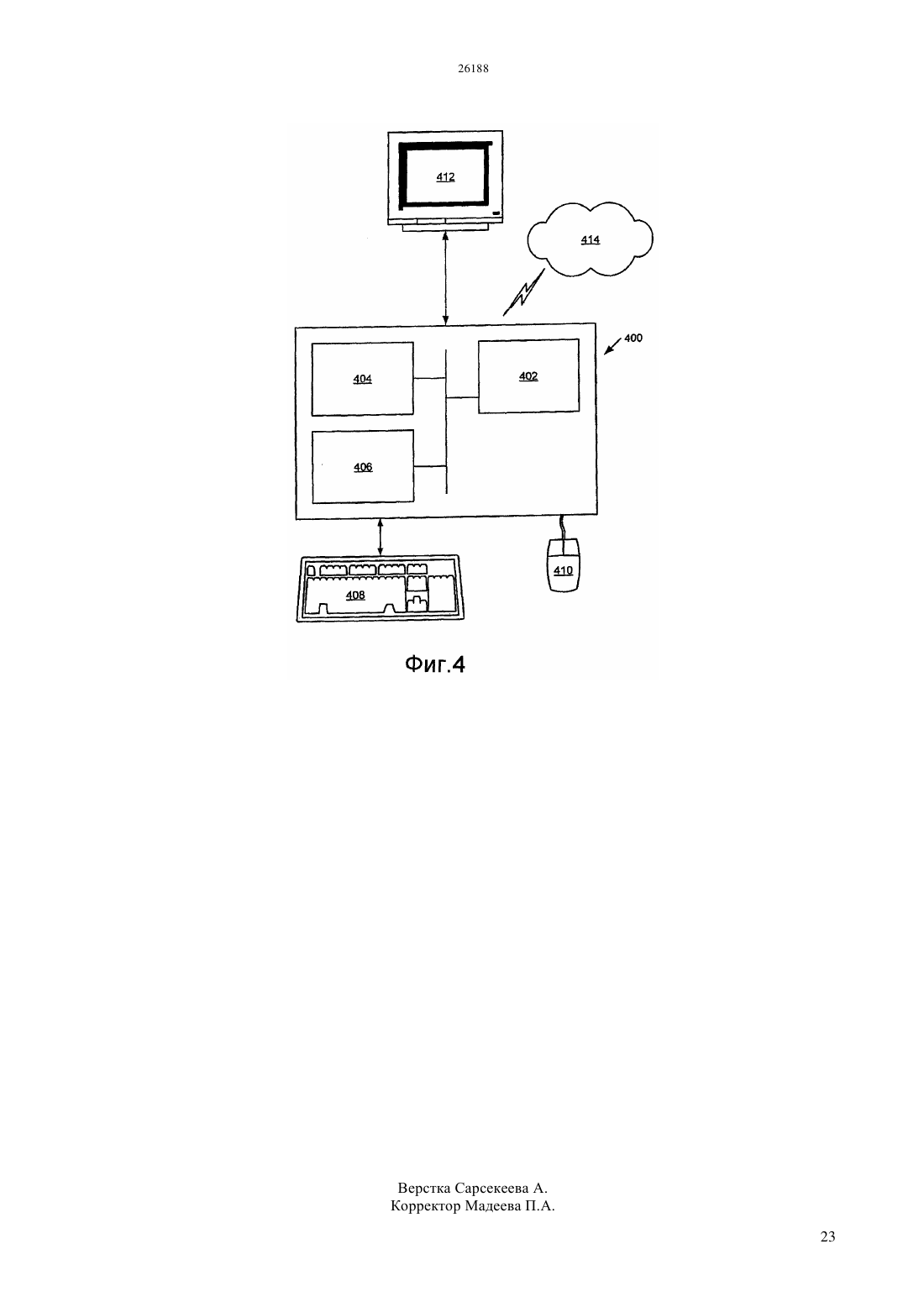

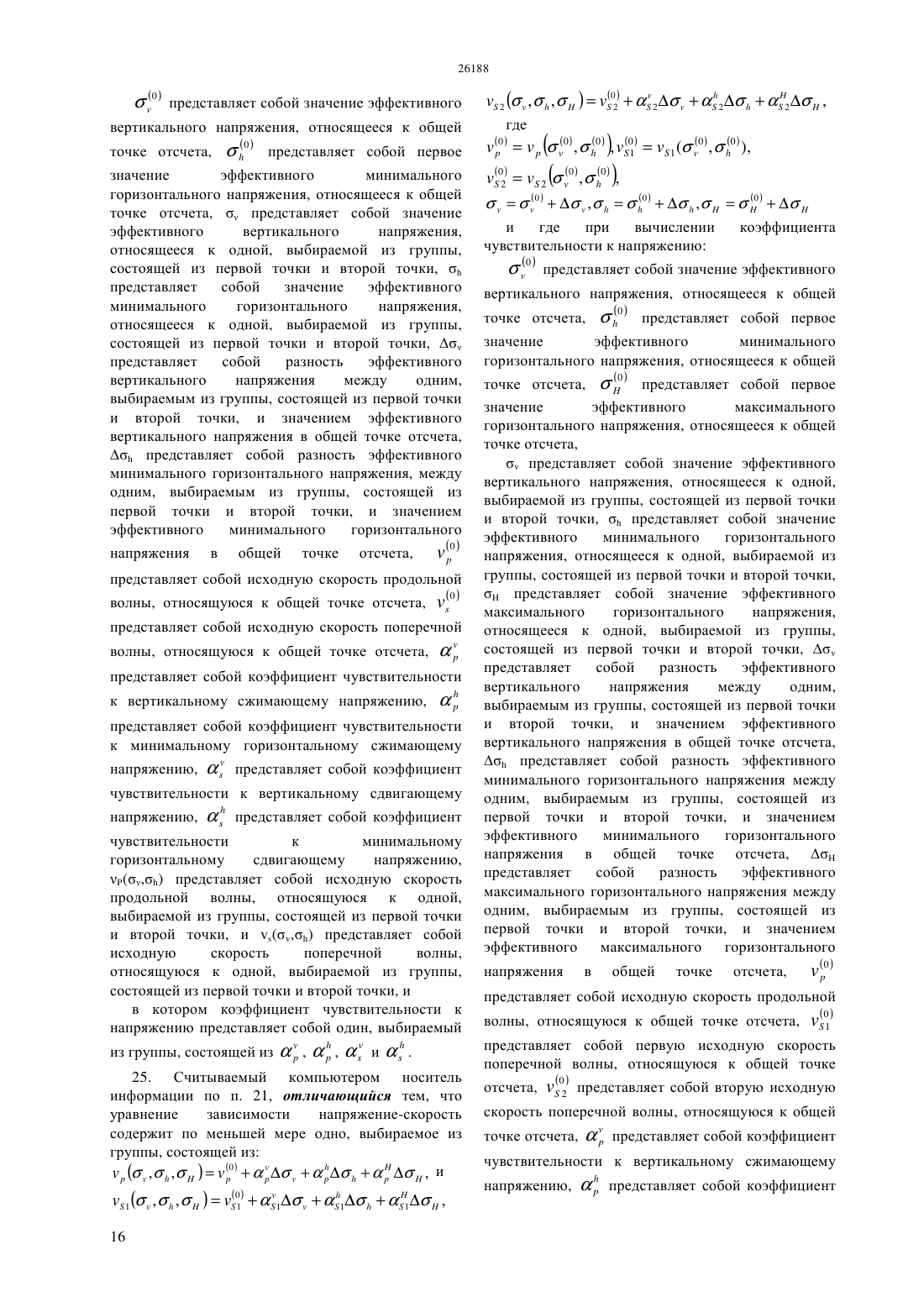

(51) 01 1/30 (2010.01) 01 1/28 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ скорости продольной волны (Р-волны) и скорости поперечной волны (-волны) для точки впереди бурового инструмента и получение первого прогнозируемого порового давления. Кроме того,способ включает в себя итерационное выполнение вычисления значения полного напряжения,относящегося к точке впереди бурового инструмента,с использованием первого прогнозируемого порового давления, относящегося к точке впереди бурового инструмента, и вычисления второго прогнозируемого порового давления, относящегося к точке впереди бурового инструмента,с использованием уравнения зависимости напряжение-давление,уравнения зависимости напряжение-скорость, коэффициента чувствительности к напряжению, точки отсчета и по меньшей мере одной, выбираемой из группы,состоящей из скорости продольной волны и скорости поперечной волны для точки впереди бурового инструмента, и корректировку операции бурения, относящейся к точке впереди бурового инструмента,на основании второго прогнозируемого порового давления.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич(54) СПОСОБ, СИСТЕМА И СЧИТЫВАЕМЫЙ КОМПЬЮТЕРОМ НОСИТЕЛЬ ИНФОРМАЦИИ ДЛЯ ПРОГНОЗИРОВАНИЯ ПОРОВОГО ДАВЛЕНИЯ ДО БУРЕНИЯ(57) Способ прогнозирования порового давления. Способ включает в себя получение коэффициента чувствительности к напряжению, получение Перекрестные ссылки на родственные заявки По этой заявке испрашивается приоритет предварительной заявки 60/595814 на патент США под названием - рое, поданной 8 августа 2005 г от имении,содержание которой полностью включено в настоящую заявку путем ссылки. Область техники Данное изобретение относится к области добычи углеводородов, а в частности к способу и системе для прогнозирования порового давления до бурения. В частности поровое давление до бурения прогнозируется с использованием уравнения зависимости напряжение-давление,уравнение зависимости напряжение-скорость, коэффициент чувствительности к напряжению, точку отсчета и по меньшей мере одну, выбираемую из группы,состоящей из скорости продольной волны и скорости поперечной волны для точки впереди бурового инструмента. Предпосылки создания изобретения Некоторые вещества (например, соль и т.д.) имеют низкую проницаемость, а именно, с трудом пропускают флюиды. В некоторых случаях вещество с низкой проницаемостью может быть расположено над веществом, которое является целевым при операции бурения. На фигуре 1 показана типовая схема операции бурения. Специалистам в данной области техники должно быть понятно, что операция бурения,показанная на фигуре 1, представлена только с иллюстративной целью и соответственно не должна толковаться как ограничивающая объем изобретения. Например,операция бурения,показанная на фигуре 1, является операцией бурения в условиях морского дна, но в качестве альтернативы операция бурения может быть операцией бурения в наземных условиях. Как показано на фигуре 1, буровая установка(105) скомпонована для бурения в пласте (например в пласте под морским дном (110 путем использования бурового долота (непоказанного),соединенного с дистальным концом бурильной колонны (125). Конкретно, буровое долото используют для бурения буровой скважины (130),продолжающейся в целевое вещество (120). Целевое вещество (120) может быть углеводородом или минеральными ресурсами, выявляемыми операцией бурения. Кроме того, как показано на фигуре 1,вещество (115) с низкой проницаемостью может быть расположено над целевым веществом (120). Поэтому для достижения целевого вещества (120) может потребоваться, чтобы буровая скважина (130) проходила через вещество (115) с низкой проницаемостью. В случае, когда осадок вещества с низкой проницаемостью является погребенным или уплотненным, флюид может оказаться захваченным в порах внутри образованной структуры (то есть внутри самого вещества с низкой проницаемостью и/или внутри веществ под веществом с низкой проницаемостью (например, внутри песка и т.д.). 2 Флюид, захваченный таким образом, оказывает давление на окружающий пласт, известное как поровое давление. Пласты, в которых поровое давление на заданной глубине превышает гидростатическое давление, относят к пластам с аномально высоким пластовым давлением. При бурении в пласте с аномально высоким пластовым давлением масса бурового раствора (то есть масса буровых растворов, отправляемых в буровую скважину) должна быть высокой,достаточной для предотвращения перемещения поровым давлением пластовых флюидов в буровую скважину. В наихудшем случае пластовые флюиды,входящие в буровую скважину, могут приводить к потере напора в скважине и/или причинять вред персоналу, эксплуатирующему буровую установку. В соответствии с этим для безопасного и экономичного бурения существенно, чтобы поровое давление прогнозировалось с достаточной точностью. В частности,предпочтительно прогнозировать поровое давление до бурения, то есть, до начала любого бурения и/или перед точкой,которая еще не достигнута буровым долотом. Обычно прогнозирование порового давления до бурения основано на использовании скоростей сейсмических волн и преобразовании скорости в поровое давление,откалиброванное с использованием скважинных данных из соседних скважин (то есть данных из других скважин вблизи места бурения). Однако в некоторых случаях(например, при бурении под солью) обычные прогнозы порового давления до бурения могут не быть достаточно точными. Дополнительное рассмотрение известных способов прогнозирования порового давления до бурения можно найти вС М.,,., 2002, 67, 1286-1292. Буровой раствор используют при бурильных работах для охлаждения бурового долота, для транспортировки частиц породы, образующихся при операции бурения,на поверхность,для предотвращения притока пластовых флюидов в буровую скважину и для стабилизации буровой скважины. Что касается предотвращения притока пластовых флюидов, то оператор на буровой установке должен поддерживать массу бурового раствора на уровне или выше порового давления. Что касается стабилизации буровой скважины, то операторы на буровой установке регулируют массу бурового раствора(то есть,плотность используемого бурового раствора) для противодействия тенденции обрушения стенок буровой скважины. Однако оператор на буровой установке должен с осторожностью использовать излишне большую массу бурового раствора для того, чтобы не осуществить гидравлический разрыв пласта. Кроме того, слишком большая масса бурового раствора может приводить к неприемлемо низкой скорости бурения. В соответствии с этим масса бурового раствора должна быть достаточной низкой,чтобы поддерживалась приемлемая скорость бурения и исключался гидравлический разрыв пласта. В таких случаях допустимый интервал масс бурового раствора (то есть,допустимый диапазон масс бурового раствора) может быть небольшим при бурении в пласте с аномально высоким пластовым давлением. В частности, сила, создаваемая буровым раствором,должна попадать в диапазон между поровым давлением (или давлением, необходимым для предотвращения обрушения стенок скважин, если оно выше порового давления) и давлением,необходимым для гидравлического разрыва пласта. Кроме того, при бурении в пластах с аномально высоким пластовым давлением количество необходимых обсадных труб(то есть,конструктивных креплений, вводимых в буровую скважину) может возрастать. В частности, если достаточно точное прогнозирование порового давления до бурения недоступно, то, чтобы исключить возможность возникновения проблем,связанных с контролем за скважиной (например,притока пластовых флюидов), и/или разрушение буровой скважины, дополнительные обсадные трубы могут быть введены преждевременно. Преждевременно вводимые обсадные трубы могут задерживать операцию бурения и/или уменьшать диаметр буровой скважины и приводить к финансовым потерям. Сущность изобретения В общем, согласно одному аспекту изобретение относится к способу прогнозирования порового давления. Способ включает в себя получение коэффициента чувствительности к напряжению,получение скорости продольной волны (Р-волны) и скорости поперечной волны (-волны) для точки впереди бурового инструмента, получение первого прогнозируемого порового давления, итерационного выполнения вычисления значения полного напряжения, относящегося к точке впереди бурового инструмента, с использованием первого прогнозируемого порового давления, относящегося к точке впереди бурового инструмента и вычисления второго прогнозируемого порового давления, относящегося к точке впереди бурового инструмента,с использованием уравнения зависимости напряжение-давление,уравнения зависимости напряжение-скорость, коэффициента чувствительности к напряжению, точки отсчета и по меньшей мере одной, выбираемой из группы,состоящей из скорости продольной волны и скорости поперечной волны для точки впереди бурового инструмента, при этом итерацию заканчивают, если разность между первым прогнозируемым поровым давлением и вторым прогнозируемым поровым давлением меньше или равна пороговому разностному значению, и при этом первое прогнозируемое поровое давление обновляют, используя второе прогнозируемое поровое давление, если разность больше порогового разностного значения, и корректируют операцию бурения, имеющую отношение к точке впереди бурового инструмента, на основании второго прогнозируемого порового давления. В общем, согласно одному аспекту изобретение относится к считываемому компьютером носителю информации, содержащему команды на выполнение способа прогнозирования порового давления. Способ включает в себя получение коэффициента чувствительности к напряжению, получение скорости продольной волны (Р-волны) и скорости поперечной волны (-волны) для точки впереди бурового инструмента,получение первого прогнозируемого порового давления, итерационного выполнения вычисления значения полного напряжения, относящегося к точке впереди бурового инструмента, с использованием первого прогнозируемого порового давления, относящегося к точке впереди бурового инструмента и вычисления второго прогнозируемого порового давления, относящегося к точке впереди бурового инструмента,с использованием уравнения зависимости напряжение-давление,уравнения зависимости напряжение-скорость, коэффициента чувствительности к напряжению, точки отсчета и по меньшей мере одной, выбираемой из группы,состоящей из скорости продольной волны и скорости поперечной волны для точки впереди бурового инструмента, при этом итерацию заканчивают, если разность между первым прогнозируемым поровым давлением и вторым прогнозируемым поровым давлением меньше или равна пороговому разностному значению, и при этом первое прогнозируемое поровое давление обновляют, используя второе прогнозируемое поровое давление, если разность больше порогового разностного значения, и корректируют операцию бурения, имеющую отношение к точке впереди бурового инструмента, на основании второго прогнозируемого порового давления. В общем, согласно одному аспекту изобретение относится к скважинному прибору,скомпонованному для выполнения способа прогнозирования порового давления. Способ включает в себя получение коэффициента чувствительности к напряжению, получение скорости продольной волны (Р-волны) и скорости поперечной волны (-волны) для точки впереди бурового инструмента,получение первого прогнозируемого порового давления, итерационного выполнения вычисления значения полного напряжения, относящегося к точке впереди бурового инструмента, с использованием первого прогнозируемого порового давления, относящегося к точке впереди бурового инструмента и вычисления второго прогнозируемого порового давления, относящегося к точке впереди бурового инструмента,с использованием уравнения зависимости напряжение-давление,уравнения зависимости напряжение-скорость, коэффициента чувствительности к напряжению, точки отсчета и по меньшей мере одной, выбираемой из группы,состоящей из скорости продольной волны и скорости поперечной волны для точки впереди бурового инструмента, при этом итерацию заканчивают, если разность между первым прогнозируемым поровым давлением и вторым 3 прогнозируемым поровым давлением меньше или равна пороговому разностному значению, и при этом первое прогнозируемое поровое давление обновляют, используя второе прогнозируемое поровое давление, если разность больше порогового разностного значения, и корректируют операцию бурения, имеющую отношение к точке впереди бурового инструмента, на основании второго прогнозируемого порового давления. Другие аспекты изобретения станут понятными из нижеследующего описания и прилагаемой формулы изобретения. Краткое описание чертежей На чертежах Фиг. 1 - типовая схема операции бурения Фиг.2 - структурная схема системы согласно одному или нескольким осуществлениям изобретения Фиг.3 блок-схема последовательности операций согласно одному или нескольким осуществлениям изобретения и Фиг.4 - структурная схема компьютерной системы согласно одному или нескольким осуществлениям изобретения. Теперь конкретные осуществления изобретения будут описаны подробно со ссылками на сопровождающие чертежи. Для сопоставимости аналогичные элементы на различных фигурах обозначаются одинаковыми позициями. В нижеследующем подробном описании осуществлений изобретения многочисленные конкретные детали изложены для обеспечения более глубокого понимания изобретения. Однако специалисту в данной области техники должно быть понятно, что изобретение может быть применено на практике без этих конкретных деталей. Чтобы исключить ненужное усложнение описания, в других отдельных случаях хорошо известные признаки подробно не описываются. В общем, согласно осуществлениям изобретения предложены способ и система для прогнозирования порового давления до бурения. В частности,поровое давление до бурения прогнозируют,используя исходные данные, скорости акустических или сейсмических волн, относящиеся к точке впереди бурового инструмента, по меньшей мере одно уравнение зависимости напряжение-скорость и уравнение зависимости напряжение-давление. Согласно одному или нескольким осуществлениям изобретения поровое давление прогнозируют итерационно до тех пор, пока не будет удовлетворено пороговое условие. Операцию бурения, имеющую отношение к точке впереди бурового инструмента, корректируют на основании прогнозируемого порового давления. На фиг. 2 показана структурная схема системы согласно одному или нескольким осуществлениям изобретения. Конкретно, на фигуре 2 показана структурная схема вычислительных средств (205) согласно одному или нескольким осуществлениям изобретения. Согласно одному или нескольким осуществлениям изобретения вычислительные 4 средства (205) включают в себя одну или несколько компьютерных систем (например, компьютерную систему А (210), компьютерную систему(215,сконфигурированных для выполнения связанных с бурением задач. Согласно одному или нескольким осуществлениям изобретения компьютерными системами (системой) (например, 210, 215) могут быть -серверы, встроенные системы (например,компьютер, расположенный в скважинном приборе),настольные компьютеры, носимые компактные персональные компьютеры,персональные цифровые ассистенты или компьютерная система любого другого подобного типа, или любое сочетание их. В частности, согласно одному или нескольким осуществлением изобретения одна или несколько компьютерных систем (например, 210, 215) включают в себя вычислитель (220) коэффициентов чувствительности к напряжению, вычислитель (230) полного напряжения и/или вычислитель (235) порового давления. Согласно одному или нескольким осуществлениям изобретения вышеупомянутые компоненты (то есть, 220, 230,235) размещены в одной компьютерной системе(например, 210, 215), распределены по нескольким компьютерным системам (например, 210, 215) или размещены в любом сочетании их. Согласно одному или нескольким осуществлениям изобретения каждый из вышеупомянутых компонентов (то есть,220, 230, 235) включает в себя один или несколько модулей программного обеспечения, один или несколько аппаратных модулей или любое сочетание их. Кроме того, согласно одному или нескольким осуществлениям изобретения упомянутые выше компоненты (то есть, 220, 230,235) сконфигурированы для обеспечения связи друг с другом посредством функциональных вызовов,интерфейсов прикладного программирования (интерфейсов), сетевого протокола (а именно,протокола проводной или беспроводной сети),электронных схем, любой другой системы связи аналогичного вида и/или коммуникационного протокола, или любого сочетания их. Согласно одному или нескольким осуществлениям изобретения вычислитель (220) коэффициентов чувствительности к напряжению сконфигурирован для вычисления по меньшей мере одного коэффициента чувствительности к напряжению с использованием исходных данных. Вычисление коэффициентов чувствительности к напряжению с использованием исходных данных рассмотрено ниже применительно к фигуре 3. Согласно одному или нескольким осуществлениям изобретения вычислитель (230) полного напряжения сконфигурирован для вычисления значения полного напряжения, относящегося к точке впереди бурового инструмента,с использованием прогнозируемого порового давления. Вычисление значения полного напряжения рассмотрено ниже применительно к фигуре 3. Согласно одному или нескольким осуществлениям изобретения вычислитель (235) порового давления сконфигурирован для вычисления прогнозируемого порового давления с использованием значения полного напряжения,вычисленного вычислителем полного напряжения. Кроме того, согласно одному или нескольким осуществлениям изобретения вычисление прогнозируемого порового давления включает в себя использование коэффициента (коэффициентов) чувствительности к напряжению, вычисленных вычислителем(220) коэффициентов чувствительности к напряжению. Вычисление прогнозируемого порового давления рассмотрено ниже применительно к фигуре 3. Кроме того, согласно одному или нескольким осуществлениям изобретения после того, как вычислителем (235) порового давления вычислено прогнозируемое поровое давление, в вычислителе(230) полного напряжения прогнозируемое поровое давление используется для пересчета значения полного напряжения. Затем пересчитанное значение полного напряжения используется в вычислителе(235) порового давления для пересчета прогнозируемого порового давления. Согласно одному или нескольким осуществлениям изобретения вычислитель (235) порового давления и вычислитель(230) полного напряжения сконфигурированы для итерационного пересчета значения полного напряжения и прогнозируемого порового давления до тех пор, пока прогнозируемое поровое давление не будет удовлетворять пороговому условию. Итерационный пересчет значения полного напряжения и прогнозируемого порового давления рассмотрены ниже применительно к фиг. 3. На фиг. 3 показана блок-схема последовательности операций согласно одному или нескольким осуществлениям изобретения. Конкретно, на фигуре 3 показана блок-схема последовательности операций способа прогнозирования порового давления до бурения согласно одному или нескольким вариантам осуществления изобретения. Согласно одному варианту осуществления изобретения точка впереди бурового инструмента соответствует точке, которая пока еще не пройдена бурением. Иначе говоря, буровое долото не достигло точки впереди бурового инструмента,однако точка впереди бурового инструмента предполагается находящейся на пути бурового долота, если только траектория бурового долота не изменится, при этом в конечном счете буровое долото достигает точки впереди бурового инструмента. Согласно одному осуществлению изобретения способ, отображенный на фигуре 3,может быть осуществлен в процессе бурения, до процесса бурения (то есть, до начала бурения буровой скважины) или в любом сочетании их. Обратимся к фиг. 3, в соответствии с которой один или несколько коэффициентов чувствительности к напряжению можно вычислить(этап 305), используя исходные данные. В частности, согласно одному или нескольким осуществлениям изобретения исходные данные могут включать в себя значения, относящиеся к одной или нескольким точкам отсчета. Согласно одному или нескольким осуществлениям изобретения точки отсчета могут включать в себя точки в одной или нескольких соседних скважинах,в полученных моделированием геологических пластах или точку любого другого подобного типа,или любое сочетание их. Согласно одному или нескольким осуществлениям изобретения исходные данные могут включать в себя, но без ограничения ими,полное напряжение, эффективное напряжение,скорость продольной волны, скорость поперечной волны и поровое давление. Исходные данные можно получить, используя акустические каротажные измерения,ультразвуковые измерения в лаборатории (см., например, ,(ВСП),компьютерное моделирование или другой способ, или любое сочетание их. Например, поровое давление в точке в соседней скважине можно получить, используя модульный динамический испытатель пластовили испытатель пластов многократного действия . В качестве альтернативы поровое давление можно получить, используя числовую модель, такую, как модель, описанная в , .,., 2004,,90001. Кроме того, полное напряжение в точке отсчета можно получить, используя модель напряжения. В нижеследующих источниках описаны различные модели напряжения,которые могут быть использованы совместно с изобретением , .,., 2003,,84557, и ,., , 2000,,,,16, . 509-521. Согласно одному или нескольким вариантам осуществления изобретения коэффициент(коэффициенты) чувствительности к напряжению,вычисляемые на этапе 305, могут быть коэффициентами, которые связывают скорости продольной волны (Р-волны) и поперечной волны(-волны), относящиеся к точке в пласте, с эффективными напряжениями в точке. В соответствии с этим, согласно одному или нескольким осуществлениям изобретения коэффициент (коэффициенты) чувствительности к напряжению можно вычислить, используя одно или несколько уравнений зависимости напряжениескорость. Уравнение (уравнения) зависимости напряжение-скорость могут быть первого порядка,второго порядка, -го порядка (гдеозначает любое 5 целое положительное число) или любого сочетания их. Согласно одному варианту осуществлению изобретения уравнение (уравнения) зависимости напряжение-скорость может включать в себя одно или несколько следующих уравнений чувствительности к вертикальному сдвигающему напряжению и связывает изменение скорости продольной волны представляет собой коэффициент,который связывает изменение скорости продольной волны(Р-волны) с изменением(то есть, с изменением эффективного горизонтального напряжения). представляет собой коэффициент,который связывает изменение скорости поперечной волны представляет собой коэффициент,который связывает изменение скорости поперечной волны(-волны) с изменением(то есть, с изменением эффективного горизонтального напряжения). Согласно одному или нескольким осуществлениям изобретения могут быть связаны соответственно следующими уравнениями Указанные выше переменные имеют следующие определения(0 ) представляет собой значение эффективного вертикального напряжения,( относящееся к общей точке отсчета,0 ) представляет собой значение эффективного горизонтального напряжения, относящееся к общей точке отсчета,представляет собой значение эффективного вертикального напряжения,относящееся к точке,представляет собой значение эффективного горизонтального напряжения, относящееся к точке,представляет собой разность между значением эффективного вертикального напряжения в общей точке отсчета и 6 значением эффективного вертикального напряжения в точке,представляет собой разность между значением эффективного горизонтального напряжения в общей точке отсчета и значением эффективного горизонтального напряжения в точке,(0 ) представляет собой исходную скорость поперечной волны, относящуюся к общей точке отсчета, (,) представляет собой скорость продольной волны, относящуюся к точке, и (,) представляет собой скорость поперечной волны,относящуюся точке. Используя уравнения (1)-(6), нижеследующий способ можно применить для получения коэффициентов чувствительности к напряжению (а именно,общую точку (0) отсчета, первую точку (1) и вторую точку (2). Специалистам в данной области техники должно быть понятно, что термины первая и вторая используются в настоящей заявке исключительно для обособления значений,относящихся к одной точке, от значений,относящихся к другой точке. Соответственно, из использования этих терминов не должен вытекать порядок действий. В продолжение примера 0, 1 и 2 могут располагаться на различных глубинах внутри соседней скважины. Согласно одному осуществлению изобретения 0 расположена на кровле пласта в соседней скважине. В качестве альтернативы 0, 1 и 2 могут быть расположены на общей глубине, но на различных расстояниях от оси ствола соседней скважины. Например, 0, 1 и 2 могут быть расположены на 10000 футов ниже морского дна, при этом 0 расположена на стенке буровой скважины, 1 расположена с углублением в пласт на расстояние 3 дюйма, отсчитанное вдоль линии, перпендикулярной к оси буровой скважины,и 2 расположена с углублением в пласт на расстояние 6 дюймов, отсчитанное вдоль линии,перпендикулярной к оси буровой скважины. Согласно одному осуществлению изобретения пласт в 0, 1 и 2 имеет по существу подобные физические свойства (например, литологию,пористость и т.д.). Подобие физических свойств может быть проверено с использованием данных кернового анализа или каротажа (например,каротажа удельного сопротивления, нейтронного каротажа для определения пористости,плотностного каротажа,ядерно-магнитного каротажа и т.д.). После того как 0, 1 и 2 выбраны, для каждой из точек (то есть, 0, 1 и 2) получают (,) и(,). Согласно одному или нескольким осуществлениям изобретения скорости продольной волны и поперечной волны можно получить,используя упреждающее уровенное вертикальное сейсмическое профилирование (ВСП). Согласно одному осуществлению изобретения вертикальное сейсмическое профилирование представляет собой мульти-азимутальное уровенное вертикальное сейсмическое профилирование. Дополнительные сведения относительно мульти-азимутального вертикального сейсмического профилирования можно найти в , , , С М.,, , 1999,, , 64, 11721180. В качестве альтернативы скорости продольной волны и поперечной волны можно получить,используя скважинный акустический прибор,описанный в , , 1990,,20557, 267-282. Дополнительные способы получения скоростей продольной волны и поперечной волны как функции расстояния от оси буровой скважины описаны в патентах США 5838633 и 6904365. Все упомянутые выше патенты находятся в собственности правопреемника настоящей заявки. В качестве альтернативы согласно одному или нескольким осуществлениям изобретения скорости продольной волны и поперечной волны можно получить,используя многокомпонентное сейсмическое исследование(например,трехкомпонентное исследование,четырехкомпонентное исследование и т.д.). Например,многокомпонентное сейсмическое исследование можно осуществить на суше,используя вибраторы продольных волн и поперечных волн, приемники продольных волн и поперечных волн или любое сочетание их. В качестве еще одного примера, многокомпонентное сейсмическое исследование можно осуществить в морских условиях, используя датчики продольных волн и поперечных волн на морском дне. В качестве другой альтернативы согласно одному или нескольким осуществлениям изобретения скорости продольной волны и поперечной волны можно получить, используя отражения монотипных продольных волн и монотипных поперечных волн,отражения монотипных продольных волн и обменных -волн(например, в случаях, когда имеется приемник поперечной волны, но отсутствует источник поперечной волны), способ любого другого подобного вида или сочетание их. Кроме того,согласно одному или нескольким вариантам осуществления изобретения скорости продольной волны и поперечной волны могут быть получены путем инверсии данных зависимости амплитуды отражения от удаления, относящихся к отражениям монотипных поперечных волн. Согласно одному или нескольким вариантам осуществления изобретения аналогичным образом могут быть использованы данные зависимости амплитуды отражения от удаления, относящиеся к отражениям обменных -волн и отражениям монотипных поперечных волн. Возвратимся к рассмотрению использования уравнений (1)-(6) для определения коэффициента чувствительности к напряжению, когда поровое давление получают в каждой из точек (а именно, 0 2). Как рассматривалось выше, поровое давление можно получить, используя различные скважинные приборы или численные методы. Кроме того, полное напряжение, которое также выражается как тензор, также получают для каждой точки (а именно, 0, , 2). Используя поровое давление и полное напряжение в каждой из точек, можно определить эффективное напряжение в каждой из точек. Согласно одному осуществлению изобретения эффективное напряжениеопределяется как разность между полным напряжением и поровым давлением, выраженным как тензор. В таком случае упомянутое выше эффективное напряжениевместе с уравнениями (5) и (6) используют для определенияив 1 и 2. Значения (,),(,),идля 1 и 2 используют для составления четырех уравнений (двух уравнений,соответствующих уравнению (1), и двух уравнений,соответствующих уравнению (2. На этом этапе эти четыре уравнения имеют четыре неизвестных (а именно,уравнения могут быть перегруппированы и решены для получения значений Согласно одному осуществлению изобретения уравнения (1) и (2) могут быть использованы в ситуациях, когда минимальное горизонтальное напряжение и максимальное горизонтальное напряжение являются равными или по существу одинаковыми. Однако в случаях,когда минимальное горизонтальное напряжение и максимальное горизонтальное напряжение не являются равными или по существу одинаковыми,может быть использована следующая расширенная версия уравнений (1) и (2) 2 (,,)02)222. (9) Специалистам в данной области техники должно быть понятно, что в случае, когдаине являются равными, существуют две поперечные волны с различными поляризациями, имеющие различные скорости. Согласно одному или нескольким вариантам осуществления изобретения коэффициент(коэффициенты) чувствительности к напряжению можно получить, применяя микромеханическую модель к исходным данным. Например, может быть использована микромеханическая модель, в которой учитываются зависимость от напряжения и распределение по ориентациям контактов между зернами(например,в песчаном пласте). Дополнительное рассмотрение микромеханических моделей можно найти в , С.М., 2002,, , 50, 85-95, и , ,(1999), - 64, 93-98. В некоторых случаях вертикальное напряжение может не быть главным напряжением. В таких случаях могут быть использованы более общие формы уравнений (1) и (2), связывающие эффективное напряжение со скоростями продольной волны и поперечной волны, например, уравнения (1) и (2) могут включать в себя составляющие сдвигающего напряжения или составляющие главного напряжения, которые не расположены параллельно или перпендикулярно к вертикальной оси (относительно вектора силы тяжести). Дополнительные способы получения коэффициента (коэффициентов) чувствительности к напряжению описаны в патентах США 7042802, 6351991, 5838633, 5619475, 5475650 и 5398215. Все упомянутые выше патенты находятся в собственности правопреемника настоящей заявки. Специалистам в данной области техники должно быть понятно, что пример зависимости напряжениедавление в уравнениях (1) и (2) основан на том, что,хотя вертикально распространяющиеся продольные волны являются наиболее чувствительными к изменениям составляющей эффективного напряжения,действующей параллельно направлению распространения, но поперечные волны являются чувствительными к изменениям как составляющей эффективного напряжения,действующей параллельно направлению распространения, так и составляющей эффективного напряжения,действующей параллельно направлению поляризации. Дополнительное рассмотрение этих основополагающих обстоятельств можно найти в , С.М., 2004, -, 74,. В частности, поскольку направления распространения и поляризации являются приблизительно параллельными для продольной волны и ортогональными для поперечной волны,сочетание скоростей продольной волны и поперечной волны позволяет раздельно определять перпендикулярные составляющие эффективного напряжения, и поэтому обеспечивается возможность определения порового давления и главного напряжения. В продолжение рассмотрения фигуры 3 согласно одному или нескольким вариантам осуществления изобретения на этапе 310 скорости продольной волны и/или поперечной волны, относящиеся к точке впереди бурового инструмента, можно получить, используя один или несколько способов,описанных выше. Согласно одному варианту осуществления изобретения скорости продольной волны и/или поперечной волны можно получить,используя вертикальное сейсмическое профилирование при различных удалениях источник-приемник, часто называемое уровенным вертикальным сейсмическим профилированием. В таких случаях вертикальный сейсмический профиль можно зарегистрировать,используя пункты возбуждения, расположенные на линии, намеченной для максимизации извлечения информации о главных напряжениях. Кроме того, может быть 8 использовано мульти-азимутальное вертикальное сейсмическое профилирование при различных удалениях источник-приемник. В продолжение рассмотрения фигуры 3 согласно одному или нескольким осуществлениям изобретения на этапе 315 скорости продольной волны и/или поперечной волны, относящиеся к точке отсчета, можно получить, используя один или несколько способов, описанных выше. На этапе 320 значения полного напряжения,относящиеся к точке впереди бурового инструмента,можно вычислить, используя прогнозируемое поровое давление. В частности, согласно одному или нескольким осуществлениям изобретения в первый момент выполнения этапа 320 прогнозируемое поровое давление может быть получено из соседней скважины, на основании компьютерного моделирования или из другого источника. Например, прогнозируемое поровое давление можно получить,используя преобразование скорости в поровое давление на основании данных из соседней скважины. Дополнительное рассмотрение преобразований скорости в поровое давление можно найти в ,, 1975), и ,-,( 1995), 89-95. Согласно одному или нескольким вариантам осуществления изобретения вычисление значений полного напряжения может включать в себя выполнение анализа методом конечных элементов,который охватывает точку впереди бурового инструмента и окружающие пласты. Например,конечноэлементная модель, используемая при анализе методом конечных элементов, может включать в себя точку впереди бурового инструмента и одну или несколько точек в одной или нескольких соседних скважинах. Выполнение анализа методом конечных элементов может также включать в себя вычисление вариации полного напряжения по одной или нескольким глубинам(например, выше, ниже и/или возле вещества с низкой проницаемостью) с использованием прогнозируемого порового давления. Например,граничные условия напряжения могут быть получены из соседних скважин и использованы для оценивания значений полного напряжения в точке впереди бурового инструмента. Дополнительное рассмотрение анализа методом конечных элементов можно найти в , ,., 2003,,84554. В качестве альтернативы может быть использован разностный или другой подобный численный метод. В нижеследующей статье рассматривается численный метод, который может быть использован вместо упомянутого выше метода конечных элементов , ,., 1993,- - , ,, (.),,, . 175195. В продолжение рассмотрения фигуры 3 согласно одному или нескольким осуществлениям на этапе 325 вычисляют второе прогнозируемое поровое давление, используя значения полного напряжения,полученные на этапе 320. В нижеследующем рассмотрении подробно описывается осуществление для получения второго прогнозируемого порового давления. Сначала выбирают точку отсчета. Точкой отсчета, используемой на этапе 325, может быть общая точка отсчета, используемая на этапе 305,или она может быть другой точкой в одной из соседних скважин или в целевой буровой скважине(то есть, в буровой скважине, текущая траектория которой пересекается с точкой впереди бурового инструмента). Согласно одному варианту осуществления изобретения точка отсчета и точка впереди бурового инструмента имеют по существу подобные физические свойства(например,литологию, пористость и т.д.). Подобие физических свойств может быть проверено с использованием данных каротажа (например, каротажа удельного сопротивления, каротажа пористости, плотностного каротажа, ядерно-магнитного каротажа и т.д.). Зависимость между эффективным напряжением,полным напряжением и поровым давлением дается следующим уравнением(10)- ,гдеиизвестны как составляющие тензора,составляющая эффективного напряжения,составляющая полного напряжения,представляет собой коэффициент упругости пористой среды,равно 1, если , иравно 0, если .можно получить, используя ряд способов, таких, как описанные в , , 2000,,, 287 . Специалистам в данной области техники должно быть понятно, что способы, описанные в упомянутых выше источниках, не предполагаются ограничивающими объем изобретения. В продолжение рассмотрения этапа 325 замена эффективного напряжения в уравнениях (1) и (2) при использовании уравнения (8) дает Что касается упомянутого, то переменные в уравнениях (11)-(12) определены следующим образом представляет собой скорость продольной волны, относящуюся к точке впереди бурового инструмента, и представляет собой скорость поперечной волны, относящуюся к точке представляет собой исходную скорость продольной волны, относящуюся представляет собой исходную скорость поперечной представляет собой коэффициент чувствительности к вертикальному сжимающему напряжению,получаемый на этапе 305 коэффициент чувствительности к горизонтальному сжимающему напряжению, получаемый на этапе 305 представляет собой коэффициент чувствительности к горизонтальному сдвигающему напряжению,получаемый на этапе 305 представляет собой полное вертикальное напряжениепредставляет собой полное горизонтальное напряжение р поровое давление члены уравнений с предшествующейпредставляют разность между значениями в точке впереди бурового инструмента и точке отсчета ипредставляет собой коэффициент упругости пористой среды. Используя уравнение (11) и/или уравнение (12) со значениями, полученными на предшествующих этапах, можно определить р. Затем р может быть добавлено к поровому давлению в точке отсчета для получения второго прогнозируемого порового давления. В продолжение рассмотрения фигуры 3 согласно одному или нескольким вариантам осуществления изобретения на этапе 330 прогнозируемое поровое давление, использованное на этапе 320 (в дальнейшем называемое первым прогнозируемым поровым давлением), может быть сравнено с прогнозируемым поровым давлением, вычисленным на этапе 325 (в дальнейшем называемым вторым прогнозируемым поровым давлением). Конкретно,одна или несколько метрик разностей между первым и вторым прогнозируемыми поровыми давлениями могут быть сравнены с одним или несколькими пороговыми разностными значениями. Согласно одному или нескольким вариантам осуществления изобретения пороговое разностное значение может быть максимальным значением метрики разностей, указывающей на то, что второе прогнозируемое поровое давление является достаточно точным. Согласно одному варианту осуществления изобретения установлено, что второе прогнозируемое поровое давление должно быть достаточно точным в случае, когда (РР 1 РР 2)/РР 10,001, где РР 1 обозначает первое прогнозируемое поровое давление и РР 2 обозначает второе прогнозируемое поровое давление. Специалистам в данной области техники должно быть понятно, что могут быть использованы другие значения для порогового разностного значения и что могут быть использованы другие математические построения для метрики разностей. Пороговое разностное значение может соответствовать любому другому значению, меньшему 1. Согласно одному или нескольким вариантам осуществления изобретения, если на этапе 330 разности между первым и вторым прогнозируемыми 9 поровыми давлениями больше порогового разностного значения, то на этапе 335 первое прогнозируемое поровое давление обновляют,используя второе прогнозируемое поровое давление. В этом случае следующим шагом этап 320 повторяют,используя первое обновленное прогнозируемое поровое давление. Согласно одному или нескольким вариантам осуществления изобретения, если этапы 320-325 повторяют, то могут быть использованы текущие данные,собранные в процессе бурения (например, скорости сейсмических волн, данные о напряжении и т.д.). Например, текущие данные можно собрать,используя результаты измерений в процессе бурения, каротажа в процессе бурения, данные бурения любого другого подобного вида или любое сочетание их. Специалистам в данной области техники должно быть понятно, что использование большего количества текущих данных и/или данных из точки, более близкой к точке впереди бурового инструмента,может повысить точность вычисляемого значения полного напряжения. Кроме того, специалистам в данной области техники должно быть понятно, что обновление первого прогнозируемого порового давления может просто означать, что этап 320 повторяют, используя прогнозируемое поровое давление, вычисленное на этапе 325. Согласно одному или нескольким вариантам осуществления изобретения этапы 320 и 325 можно выполнять итерационно (то есть, через посредство этапов 330 и 335) до тех пор, пока на этапе 330 разность между первым и вторым прогнозируемыми поровыми давлениями не станет меньше порогового разностного значения или равной ему. Иначе говоря,этапы 320 и 325 можно повторять до тех пор, пока первое и второе прогнозируемые поровые давления не сблизятся в достаточной степени (например, пока разность между первым и вторым прогнозируемыми поровыми давлениями не станет 0,1). Согласно одному или нескольким вариантам осуществления изобретения, если на этапе 330 разности между первым и вторым прогнозируемыми поровыми давлениями меньше порогового разностного значения (значений) или равны им, то на этапе 340 операция бурения, имеющая отношение к точке впереди бурового инструмента,может быть скорректирована на основании второго прогнозируемого порового давления. В частности,согласно одному или нескольким вариантам осуществления изобретения корректировка операции бурения может включать в себя корректировку плотности бурового раствора (то есть, в зависимости от ситуации повышение или уменьшение плотности бурового раствора),корректировку траектории бурения (например, для исключения зоны аномально высокого пластового давления, для прохождения через зону низкого давления и т.д.), оптимизацию количества обсадных труб в буровой скважине (то есть, добавление обсадной трубы, отсрочку добавления обсадной трубы и т.д.) или корректировку любого другого подобного вида. 10 Согласно одному варианту осуществления изобретения,если планируемая траектория скважины находится вблизи сложной структуры,которая возмущает окружающее поле напряжений(например, соль), и планируемая траектория скважины проходит через высокопроницаемый пласт (например, песок), то поровое давление в высокопроницаемом пласте можно определить,используя любой из имеющихся способов определения порового давления в таком пласте. Например, если глинистый сланец (вещество с низкой проницаемостью) граничит с песком (с высокой проницаемостью), то соседняя скважина может быть пробурена в глинистом сланце, и поровое давление в глинистом сланце можно определить,используя,например,скорости акустических или сейсмических волн. Затем поровое давление в глинистом сланце можно использовать для получения порового давления в песке, применяя, например, центроидный метод. Конкретная версия центроидного метода описана в Международной заявке 2004/022905,переуступленной правопреемнику настоящей заявки. Решения, альтернативные центроидному методу, включают в себя числовое моделирование бассейна. После того как поровое давление в песке определено, поровое давление может быть использовано для подтверждения правильности различных коэффициентов чувствительности к напряжению и/или модели, используемой для получения полного напряжения в точке впереди бурового инструмента. Согласно одному варианту осуществления изобретения спускаемые на кабеле скважинные приборы и/или приборы каротажа в процессе бурения используют, чтобы получать результаты измерений порового давления для точки в соседней скважине, при этом точка находится в песке, а песок продолжается до точки впереди бурового инструмента. В таких случаях поровое давление в точке впереди бурового инструмента можно оценивать, используя поровое давление, полученное в точке в соседней скважине, и информацию о гидростатическом градиенте (определенном по плотности флюида) между точкой в соседней скважине и точкой впереди бурового инструмента. После того как поровое давление в песке определено в точке впереди бурового инструмента,поровое давление может быть использовано для подтверждения правильности различных коэффициентов чувствительности к напряжению и/или модели, используемой для получения полного напряжения в точке впереди бурового инструмента. Согласно одному варианту осуществления изобретения результаты скважинных измерений,получаемые в процессе бурения в целевой буровой скважине (то есть, в буровой скважине, траектория которой пересекает точку впереди бурового инструмента), могут быть использованы для обновления коэффициентов чувствительности к напряжению и/или модели, используемой для получения полного напряжения в точке впереди бурового инструмента. Затем эти коэффициенты можно применить для прогнозирования порового давления перед буровым долотом, используя скорости сейсмических волн или скорости,полученные с использованием вертикального сейсмического профиля при различных удалениях источник-приемник. Согласно одному или нескольким вариантам осуществления изобретения предложен способ точного прогнозирования порового давления до бурения. В соответствии с этим согласно одному или нескольким вариантам осуществления изобретения может предотвращаться прохождение пластовых флюидов в буровую скважину и тем самым предотвращаться нанесение ущерба скважине и/или персоналу, обслуживающему буровую установку. Кроме того, согласно одному или нескольким вариантам осуществления изобретения могут предотвращаться финансовые затраты, обусловленные преждевременным вводом обсадных труб. Изобретение может быть реализовано на компьютере по существу любого типа, независимо от используемой платформы. Например, как показано на фигуре 4, компьютерная система (400) включает в себя процессор (402), связанное с ним запоминающее устройство (404), устройство (406) хранения данных и ряд других элементов и функциональных средств (непоказанных), типичных для современных компьютеров. Компьютер (400) может также включать в себя средства ввода, такие,как клавиатура (408) и мышь (410), и средство вывода, такое, как монитор (412). Компьютерная система (400) может быть подключена к сети (414)(например, к локальной вычислительной сети,глобальной сети, такой, как Интернет, или любой другой сети подобного вида) через сетевой интерфейс (непоказанный). Специалистам в данной области техники должно быть понятно, что эти средства ввода и вывода могут иметь иные формы. Кроме того, специалистам в данной области техники должно быть понятно, что один или несколько элементов вышеупомянутой компьютерной системы(400) могут быть расположены в удаленном пункте и соединены с другими элементами через сеть. Более того,изобретение может быть реализовано в распределенной системе, имеющей множество узловых точек, при этом каждая часть изобретения(например,вычислитель коэффициентов чувствительности к напряжению, вычислитель полного напряжения, вычислитель порового давления и т.д.) расположены в особой узловой точке в пределах распределенной системы. Согласно одному осуществлению изобретения узловая точка соответствует компьютерной системе. В качестве альтернативы узловая точка может соответствовать процессору с относящимся к нему физическим запоминающим устройством. В качестве альтернативы узловая точка соответствует процессору с совместно используемой памятью и/или ресурсами. Кроме того, программные команды для выполнения осуществлений изобретения хранятся на считываемом компьютером, дискета, лента, файл или другое считываемое компьютером устройство хранения данных. В дополнение к этому согласно одному осуществлению изобретения прогнозируемое поровое давление (включая все поровые давления,вычисленные с использованием способа,рассмотренного на фигуре 3) отображается для пользователя через посредство графического интерфейса пользователя (например, дисплейного устройства). В соответствии с другим аспектом изобретения заявлен считываемый компьютером носитель (406) информации, содержащий команды на выполнение способа прогнозирования порового давления, при этом инструкции управляют вычислителем (220) коэффициентов чувствительности к напряжению,сконфигурированным для получения коэффициента чувствительности к напряжению и получения скорости продольной волны (Р-волны) и скорость поперечной волны (-волны) для точки впереди бурового инструмента вычислителем(235) порового давления сконфигурированным для получения первого прогнозируемого порового давления, относящегося к точке впереди бурового инструмента графическим интерфейсом (412) пользователя,сконфигурированным для отображения второго прогнозируемого порового давления отличающийся тем, что вычислитель порового давления(235) дополнительно сконфигурирован для итерационного выполнения вычисления, с использованием вычислителя полного напряжения, значения полного напряжения,относящегося к точке впереди бурового инструмента, используя первое прогнозируемое поровое давление, относящееся к точке впереди бурового инструмента и вычисление второго прогнозируемого порового давления, относящегося к точке впереди бурового инструмента, используя уравнение зависимости напряжение-давление,уравнение зависимости напряжение-скорость,коэффициент чувствительности к напряжению,точку отсчета и по меньшей мере одну, выбираемую из группы, состоящей из скорости продольной волны и скорости поперечной волны для точки впереди бурового инструмента, в котором итерацию заканчивают, если разность порового давления между первым прогнозируемым поровым давлением и вторым прогнозируемым поровым давлением меньше или равна пороговому разностному значению, и в котором первое прогнозируемое поровое давление обновляют, используя второе прогнозируемое поровое давление, если разность порового давления больше порогового разностного значения и при этом операцию бурения,относящуюся к точке впереди бурового инструмента, корректируют на основании второго прогнозируемого порового давления. В соответствии с другим аспектом изобретения заявлен скважинный прибор (125), скомпонованный для выполнения способа прогнозирования порового давления, содержащий память (404) процессор выполненный с возможностью выполнять инструкции для получения коэффициента чувствительности к напряжению получения скорости продольной волны (Р-волны) и скорости поперечной волны (-волны) для точки впереди бурового инструмента получают первое прогнозируемое поровое давление, относящееся к точке впереди бурового инструмента и средство(412) выдачи выходных данных сконфигурированное для отображения второго прогнозируемого порового давления отличающееся тем, что инструкции дополнительно итерационно выполняют вычисление значения полного напряжения, относящегося к точке впереди бурового инструмента,используя первое прогнозируемое поровое давление, относящееся к точке впереди бурового инструмента и вычисление второго прогнозируемого порового давления,относящегося к точке впереди бурового инструмента, используя уравнение зависимости напряжение-давление,уравнение зависимости напряжение-скорость,коэффициент чувствительности к напряжению, точку отсчета и по меньшей мере одну, выбираемую из группы,состоящей из скорости продольной волны и скорости поперечной волны для точки впереди бурового инструмента, в котором итерацию заканчивают, если разность порового давления между первым прогнозируемым поровым давлением и вторым прогнозируемым поровым давлением меньше или равна пороговому разностному значению, и в котором первое прогнозируемое поровое давление обновляют, используя второе прогнозируемое поровое давление, если разность поровое давление больше порогового разностного значения и корректируют операцию бурения,относящуюся к точке впереди бурового инструмента,на основании второго прогнозируемого порового давления. Хотя изобретение было описано применительно к ограниченному числу осуществлений,специалистам в данной области техники, имеющим выгоду от этого раскрытия, должно быть понятно,что могут быть разработаны другие осуществления,которые не отклоняются от объема изобретения,раскрытого в настоящей заявке. Поэтому объем изобретения должен ограничиваться только прилагаемой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ прогнозирования порового давления,содержащий этапы, при выполнении которых получают коэффициент чувствительности к напряжению получают скорость продольной волны (Р-волны) и скорость поперечной волны (-волны) для точки впереди бурового инструмента получают первое прогнозируемое поровое давление, относящееся к точке впереди бурового инструмента отличающийся тем,что в способе дополнительно итерационно выполняют вычисление значения полного напряжения,относящегося к точке впереди бурового инструмента, используя первое прогнозируемое поровое давление, относящееся к точке впереди бурового инструмента и вычисление второго прогнозируемого порового давления, относящегося к точке впереди бурового инструмента, используя уравнение зависимости напряжение-давление,уравнение зависимости напряжение-скорость,коэффициент чувствительности к напряжению, точку отсчета и по меньшей мере одну, выбираемую из группы,состоящей из скорости продольной волны и скорости поперечной волны для точки впереди бурового инструмента,в котором итерацию заканчивают, если разность порового давления между первым прогнозируемым поровым давлением и вторым прогнозируемым поровым давлением меньше или равна пороговому разностному значению, и в котором первое прогнозируемое поровое давление обновляют,используя второе прогнозируемое поровое давление, если разность порового давления больше порогового разностного значения и корректируют операцию бурения, относящуюся к точке впереди бурового инструмента, на основании второго прогнозируемого порового давления. 2. Способ по п. 1, отличающийся тем, что получение коэффициента чувствительности к напряжению осуществляют, используя уравнение зависимости напряжение-скорость, первую точку в соседней скважине, вторую точку в соседней скважине и общую точку отсчета. 3. Способ по п. 2, отличающийся тем, что общая точка отсчета расположена в соседней скважине. 4. Способ по п. 2, отличающийся тем, что первая точка представляет первую глубину в соседней скважине и вторая точка представляет вторую глубину в соседней скважине. 5. Способ по п. 2, отличающийся тем, что уравнение зависимости напряжение-скорость содержит по меньшей мере одно, выбираемое из группы, состоящей из((0 ),0 ), и где при вычислении чувствительности к напряжению представляет собой значение эффективного значение эффективного минимального горизонтального напряжения, относящееся к общей точке отсчета,представляет собой значение эффективного вертикального напряжения,относящееся к одной, выбираемой из группы,состоящей из первой точки и второй точки,представляет собой значение эффективного минимального горизонтального напряжения,относящееся к одной, выбираемой из группы,состоящей из первой точки и второй точки,представляет собой разность эффективного вертикального напряжения между одним,выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного вертикального напряжения в общей точке отсчета, представляет собой разность эффективного минимального горизонтального напряжения, между одним, выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного минимального горизонтального напряжения представляет собой исходную скорость продольной волны, относящуюся к общей точке отсчета,представляет собой исходную скорость поперечной волны, относящуюся к общей точке отсчета,представляет собой коэффициент чувствительности к вертикальному сжимающему напряжению,представляет собой коэффициент чувствительности к минимальному горизонтальному сжимающему напряжению,чувствительности к минимальному горизонтальному сдвигающему напряжению,(,) представляет собой исходную скорость продольной волны, относящуюся к одной,выбираемой из группы, состоящей из первой точки и второй точки, и (,) представляет собой исходную скорость поперечной волны,относящуюся к одной, выбираемой из группы,состоящей из первой точки и второй точки, и в котором коэффициент чувствительности к напряжению представляет собой один, выбираемый из группы, состоящей из 6. Способ по п. 2, отличающийся тем, что уравнение зависимости напряжение-скорость содержит по меньшей мере одно, выбираемое из группы, состоящей из где при вычислении коэффициента чувствительности к напряжению(0 ) представляет собой значение эффективного вертикального напряжения, относящееся к общей( точке отсчета,0 ) представляет собой первое значение эффективного минимального горизонтального напряжения, относящееся к общей( точке отсчета,0 ) представляет собой первое значение эффективного максимального горизонтального напряжения, относящееся к общей точке отсчета, представляет собой значение эффективного вертикального напряжения, относящееся к одной,выбираемой из группы, состоящей из первой точки и второй точки,представляет собой значение эффективного минимального горизонтального напряжения, относящееся к одной, выбираемой из группы, состоящей из первой точки и второй точки, представляет собой значение эффективного максимального горизонтального напряжения,относящееся к одной, выбираемой из группы,состоящей из первой точки и второй точки,представляет собой разность эффективного вертикального напряжения между одним,выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного вертикального напряжения в общей точке отсчета, представляет собой разность эффективного минимального горизонтального напряжения, между одним, выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного минимального горизонтального напряжения в общей точке отсчета,представляет собой разность эффективного максимального горизонтального напряжения, между одним, выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного максимального горизонтального напряжения представляет собой исходную скорость продольной волны, относящуюся к общей точке отсчета,представляет собой первую исходную скорость поперечной волны, относящуюся к общей точке отсчета,( 02) представляет собой вторую исходную представляет собой коэффициент к представляет собой коэффициент чувствительности к максимальному горизонтальному сжимающему напряжению,собой второй коэффициент чувствительности к вертикальному сдвигающему напряжению,представляет собой чувствительности представляет собой второй коэффициент чувствительности к максимальному горизонтальному сдвигающему напряжению, представляет собой исходную скорость продольной волны, относящуюся к одной,выбираемой из группы, состоящей из первой точки и второй точки, 1 представляет собой первую исходную скорость поперечной волны,относящуюся к одной, выбираемой из группы,состоящей из первой точки и второй точки, и 2 представляет собой вторую исходную скорость поперечной волны, относящуюся к одной,выбираемой из группы, состоящей из первой точки и второй точки,в котором поперечная волна содержит первую исходную скорость поперечной волны и вторую исходную скорость поперечной волны, и в котором коэффициент чувствительности к напряжению представляет собой один, выбираемый из группы, состоящей из 7. Способ по п. 2, отличающийся тем, что по меньшей мере одно, выбираемое из группы,состоящей из общей точки отсчета, первой точки в соседней скважине и второй точки в соседней скважине, содержит физические свойства, которые являются по существу подобными для точки впереди бурового инструмента. 8. Способ по п.2, отличающийся тем, что вычисление значения полного напряжения содержит использование числовой модели, при этом по числовой модели вычисляют значение полного напряжения в объеме, который включает в себя точку впереди бурового инструмента и по меньшей мере одну, выбираемую из группы, состоящей из общей точки отсчета, первой точки в соседней скважине и второй точки в соседней скважине. 14 9. Способ по п.1, отличающийся тем, что точка впереди бурового инструмента расположена под веществом с низкой проницаемостью. 10. Способ по п.9, отличающийся тем, что вещество с низкой проницаемостью представляет собой соль. 11. Способ по п.1, отличающийся тем, что вычисление коэффициента чувствительности к напряжению включает в себя использование микромеханической модели. 12. Способ по п.1, отличающийся тем, что получение скорости продольной волны и скорости поперечной волны включает в себя выполнение упреждающего уровенного вертикального сейсмического профилирования (ВСП). 13. Способ по п.1, отличающийся тем, что достоверность коэффициента чувствительности к напряжению проверяют путем получения альтернативного порового давления в точке впереди бурового инструмента, используя поровое давление в точке в соседней скважине, информацию о гидростатическом градиенте между точкой в соседней скважине и точкой впереди бурового инструмента, при этом точка в соседней скважине расположена в веществе с высокой проницаемостью,и вещество с высокой проницаемостью продолжается до точки впереди бурового инструмента. 14. Способ по п.1, отличающийся тем, что достоверность коэффициента чувствительности к напряжению проверяют путем получения альтернативного порового давления в точке впереди бурового инструмента, при этом альтернативное поровое давление определяют, используя поровое давление в соседней скважине и центроидный метод, и в котором точка в соседней скважине расположена в веществе с низкой проницаемостью,точка впереди бурового инструмента расположена в веществе с высокой проницаемостью, и вещество с низкой проницаемостью граничит с веществом с высокой проницаемостью. 15. Способ по п.1, отличающийся тем, что уравнение зависимости напряжение-давление представляет собой-,гдеиизвестны как составляющие тензора, составляющая эффективного напряжения,составляющая полного напряжения,представляет собой коэффициент упругости пористой среды,равно 1, если , иравно 0, если . 16. Способ по п.1, отличающийся тем, что второе прогнозируемое поровое давление вычисляют, используя по меньшей мере одно уравнение, выбираемое из группы, состоящей из( ,,)(0 ), где представляет собой скорость продольной волны, относящуюся к точке впереди бурового инструмента, и представляет собой скорость поперечной волны, относящуюся к точке представляет собой исходную скорость продольной волны, относящуюся представляет собой исходную скорость поперечной волны, относящуюся к точке отсчета,представляет собой полное вертикальное напряжение, получаемое на основании значения полного напряжения,представляет собой полное минимальное горизонтальное напряжение,получаемое на основании значения полного напряжения,соответствует одному, выбираемому из группы, состоящей из первого прогнозируемого порового давления, второго порового давления и порового давления в точке отсчета, ипредставляет собой коэффициент упругости пористой среды, и где члены с предшествующейпредставляют разность между значениями в точке впереди бурового инструмента и точке отсчета. 17. Способ по п.1, отличающийся тем, что корректировка операции бурения содержит по меньшей мере одну, выбираемую из группы,состоящей из корректировки плотности бурового раствора, корректировки траектории бурения и оптимизации количества обсадных труб в буровой скважине. 18. Способ по п.1, отличающийся тем, что точка впереди бурового инструмента представляет собой точку под действующим буровым долотом в буровой скважине. 19. Способ по п.1, отличающийся тем, что первое прогнозируемое поровое давление и второе поровое давление отображают на графическом интерфейсе пользователя. 20. Считываемый компьютером носитель информации, содержащий команды на выполнение способа прогнозирования порового давления, при этом команды управляют вычислителем коэффициентов чувствительности к напряжению сконфигурированным для получения коэффициента чувствительности к напряжению и получения скорости продольной волны (Рволны) и скорость поперечной волны (-волны) для точки впереди бурового инструмента вычислителем порового давления,сконфигурированным для получения первого прогнозируемого порового давления, относящегося к точке впереди бурового инструмента графическим интерфейсом пользователя сконфигурированным для отображения второго прогнозируемого порового давления отличающийся тем, что вычислитель порового давления дополнительно сконфигурирован для итерационного выполнения вычисления, с использованием вычислителя полного напряжения, значения полного напряжения,относящегося к точке впереди бурового инструмента, используя первое прогнозируемое поровое давление, относящееся к точке впереди бурового инструмента и вычисления второго прогнозируемого порового давления, относящегося к точке впереди бурового инструмента, используя уравнение зависимости напряжение-давление,уравнение зависимости напряжение-скорость,коэффициент чувствительности к напряжению, точку отсчета и по меньшей мере одну, выбираемую из группы,состоящей из скорости продольной волны и скорости поперечной волны для точки впереди бурового инструмента,в котором итерацию заканчивают, если разность порового давления между первым прогнозируемым поровым давлением и вторым прогнозируемым поровым давлением меньше или равна пороговому разностному значению, и в котором первое прогнозируемое поровое давление обновляют,используя второе прогнозируемое поровое давление, если разность порового давления больше порогового разностного значения и при этом операцию бурения, относящуюся к точке впереди бурового инструмента, корректируют на основании второго прогнозируемого порового давления. 21. Считываемый компьютером носитель информации по п. 20, отличающийся тем, что вычислитель коэффициентов чувствительности к напряжению сконфигурирован для получения коэффициента чувствительности с использованием уравнения зависимости напряжение-скорость,первой точки в соседней скважине, второй точки в соседней скважине и общей точки отсчета. 22. Считываемый компьютером носитель информации по п. 21, отличающийся тем, что общая точка отсчета расположена в соседней скважине. 23. Считываемый компьютером носитель информации по п. 21, отличающийся тем, что первая точка представляет первую глубину в соседней скважине и вторая точка представляет вторую глубину в соседней скважине. 24. Считываемый компьютером носитель информации по п. 21, отличающийся тем, что уравнение зависимости напряжение-скорость содержит по меньшей мере одно, выбираемое из группы, состоящей из((0 ),0 ), и где при вычислении чувствительности к напряжению представляет собой значение эффективного значение эффективного минимального горизонтального напряжения, относящееся к общей точке отсчета,представляет собой значение эффективного вертикального напряжения,относящееся к одной, выбираемой из группы,состоящей из первой точки и второй точки,представляет собой значение эффективного минимального горизонтального напряжения,относящееся к одной, выбираемой из группы,состоящей из первой точки и второй точки,представляет собой разность эффективного вертикального напряжения между одним,выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного вертикального напряжения в общей точке отсчета, представляет собой разность эффективного минимального горизонтального напряжения, между одним, выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного минимального горизонтального напряжения представляет собой исходную скорость продольной волны, относящуюся к общей точке отсчета,представляет собой исходную скорость поперечной волны, относящуюся к общей точке отсчета,представляет собой коэффициент чувствительности к вертикальному сжимающему напряжению,представляет собой коэффициент чувствительности к минимальному горизонтальному сжимающему напряжению,чувствительности к минимальному горизонтальному сдвигающему напряжению,(,) представляет собой исходную скорость продольной волны, относящуюся к одной,выбираемой из группы, состоящей из первой точки и второй точки, и (,) представляет собой исходную скорость поперечной волны,относящуюся к одной, выбираемой из группы,состоящей из первой точки и второй точки, и в котором коэффициент чувствительности к напряжению представляет собой один, выбираемый из группы, состоящей из 25. Считываемый компьютером носитель информации по п. 21, отличающийся тем, что уравнение зависимости напряжение-скорость содержит по меньшей мере одно, выбираемое из группы, состоящей из и где при вычислении чувствительности к напряжению представляет собой значение эффективного значение эффективного минимального горизонтального напряжения, относящееся к общей точке отсчета,представляет собой первое значение эффективного максимального горизонтального напряжения, относящееся к общей точке отсчета, представляет собой значение эффективного вертикального напряжения, относящееся к одной,выбираемой из группы, состоящей из первой точки и второй точки,представляет собой значение эффективного минимального горизонтального напряжения, относящееся к одной, выбираемой из группы, состоящей из первой точки и второй точки, представляет собой значение эффективного максимального горизонтального напряжения,относящееся к одной, выбираемой из группы,состоящей из первой точки и второй точки,представляет собой разность эффективного вертикального напряжения между одним,выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного вертикального напряжения в общей точке отсчета, представляет собой разность эффективного минимального горизонтального напряжения между одним, выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного минимального горизонтального напряжения в общей точке отсчета,представляет собой разность эффективного максимального горизонтального напряжения между одним, выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного максимального горизонтального напряжения представляет собой исходную скорость продольной волны, относящуюся к общей точке отсчета,представляет собой первую исходную скорость поперечной волны, относящуюся к общей точке отсчета,( 02) представляет собой вторую исходную представляет собой коэффициент чувствительности к максимальному горизонтальному сжимающему напряжению,собой второй коэффициент чувствительности к вертикальному сдвигающему напряжению,представляет собой чувствительности представляет собой второй коэффициент чувствительности к максимальному горизонтальному сдвигающему напряжению, представляет собой исходную скорость продольной волны, относящуюся к одной,выбираемой из группы, состоящей из первой точки и второй точки, 1 представляет собой первую исходную скорость поперечной волны,относящуюся к одной, выбираемой из группы,состоящей из первой точки и второй точки, и 2 представляет собой вторую исходную скорость поперечной волны, относящуюся к одной,выбираемой из группы, состоящей из первой точки и второй точки, и где поперечная волна содержит первую исходную скорость поперечной волны и вторую исходную скорость поперечной волны,где коэффициент чувствительности к напряжению представляет собой один, выбираемый из группы, состоящей из 26. Считываемый компьютером носитель информации по п.21, отличающийся тем, что по меньшей мере одно, выбираемое из группы,состоящей из общей точки отсчета, первой точки в соседней скважине и второй точки в соседней скважине, содержит физические свойства, которые являются по существу подобными для точки впереди бурового инструмента. 27. Считываемый компьютером носитель по п.20, отличающийся тем, что вычисление значения полного напряжения содержит использование числовой модели, при этом по числовой модели вычисляют значение полного напряжения в объеме,который включает в себя точку впереди бурового инструмента и по меньшей мере одну, выбираемую из группы, состоящей из общей точки отсчета, первой точки в соседней скважине и второй точки в соседней скважине. 28. Считываемый компьютером носитель информации по п.20, отличающийся тем, что точка впереди бурового инструмента расположена под веществом с низкой проницаемостью. 29. Считываемый компьютером носитель информации по п.28, отличающийся тем, что вещество с низкой проницаемостью представляет собой соль. 30. Считываемый компьютером носитель информации по п.20, отличающийся тем, что вычислитель коэффициентов чувствительности к напряжению сконфигурирован для вычисления коэффициента чувствительности к напряжению с использованием микромеханической модели. 31. Считываемый компьютером носитель информации по п.20, отличающийся тем, что вычислитель коэффициентов чувствительности к напряжению сконфигурирован для получения скорости продольной волны и скорости поперечной волны посредством выполнения упреждающего уровенного вертикального сейсмического профилирования (ВСП). 32. Считываемый компьютером носитель информации по п. 20, отличающийся тем, что достоверность коэффициента чувствительности к напряжению проверяют путем получения альтернативного порового давления в точке впереди бурового инструмента, используя поровое давление в точке в соседней скважине, информацию о гидростатическом градиенте между точкой в соседней скважине и точкой впереди бурового инструмента, при этом точка в соседней скважине расположена в веществе с высокой проницаемостью,и вещество с высокой проницаемостью продолжается до точки впереди бурового инструмента. 33. Считываемый компьютером носитель информации по п.20, отличающийся тем, что достоверность коэффициента чувствительности к напряжению проверяют путем получения альтернативного порового давления в точке впереди бурового инструмента, при этом альтернативное поровое давление определяют, используя поровое давление в соседней скважине и центроидный метод, и где точка в соседней скважине расположена в веществе с низкой проницаемостью,точка впереди бурового инструмента расположена в веществе с высокой проницаемостью, и вещество с низкой проницаемостью граничит с веществом с высокой проницаемостью. 34. Считываемый компьютером носитель информации по п.20, отличающийся тем, что уравнение зависимости напряжение-давление представляет собой- ,гдеиизвестны как составляющие тензора,составляющая эффективного напряжения,составляющая полного напряжения,представляет 17 собой коэффициент упругости пористой среды,равно 1, если, иравно 0, если. 35. Считываемый компьютером носитель информации по п.20, отличающийся тем, что второе прогнозируемое поровое давление вычисляют, используя по меньшей мере одно уравнение, выбираемое из группы, состоящей из где представляет собой скорость продольной волны, относящуюся к точке впереди бурового инструмента, и представляет собой скорость поперечной волны, относящуюся к точке представляет собой исходную скорость продольной волны, относящуюся представляет собой исходную скорость поперечной волны, относящуюся к точке отсчета,представляет собой полное вертикальное напряжение, получаемое на основании значения полного напряжения,представляет собой полное минимальное горизонтальное напряжение,получаемое на основании значения полного напряжения,соответствует одному, выбираемому из группы, состоящей из первого прогнозируемого порового давления, второго прогнозируемого порового давления и порового давления в точке отчета, ипредставляет собой коэффициент упругости пористой среды, и где члены с предшествующейпредставляют разность между значениями в точке впереди бурового инструмента и точке отсчета. 36. Считываемый компьютером носитель информации по п.20, отличающийся тем, что корректировка операции бурения содержит по меньшей мере одну, выбираемую из группы,состоящей из корректировки плотности бурового раствора, корректировки траектории бурения и оптимизации количества обсадных труб в буровой скважине. 37. Считываемый компьютером носитель информации по п.20, отличающийся тем, что точка впереди бурового инструмента представляет собой точку под действующим буровым долотом в буровой скважине. 38. Считываемый компьютером носитель информации по п.20, отличающийся тем, что первое прогнозируемое поровое давление и второе поровое давление отображают на графическом интерфейсе пользователя. 39. Скважинная система, скомпонованная для выполнения способа прогнозирования порового давления, содержащая память процессор функционально соединенный с памятью и выполненный с возможностью выполнять команды для 18 получения коэффициента чувствительности к напряжению получения скорости продольной волны (Рволны) и скорости поперечной волны (-волны) для точки впереди бурового инструмента получения первого прогнозируемого поровое давления, относящегося к точке впереди бурового инструмента и средство выдачи выходных данных,сконфигурированное для отображения второго прогнозируемого порового давления отличающаяся тем,что команды дополнительно итерационно выполняют вычисление значения полного напряжения,относящегося к точке впереди бурового инструмента, используя первое прогнозируемое поровое давление, относящееся к точке впереди бурового инструмента и вычисление второго прогнозируемого порового давления, относящегося к точке впереди бурового инструмента, используя уравнение зависимости напряжение-давление,уравнение зависимости напряжение-скорость,коэффициент чувствительности к напряжению, точку отсчета и по меньшей мере одну, выбираемую из группы,состоящей из скорости продольной волны и скорости поперечной волны для точки впереди бурового инструмента,в которой итерацию заканчивают, если разность порового давления между первым прогнозируемым поровым давлением и вторым прогнозируемым поровым давлением меньше или равна пороговому разностному значению, и в которой первое прогнозируемое поровое давление обновляют,используя второе прогнозируемое поровое давление, если разность порового давление больше порогового разностного значения и корректируют операцию бурения, относящуюся к точке впереди бурового инструмента, на основании второго прогнозируемого порового давления. 40. Скважинная система по п.39, отличающаяся тем, что получение коэффициента чувствительности к напряжению осуществляют, используя уравнение зависимости напряжение-скорость, первую точку в соседней скважине, вторую точку в соседней скважине и общую точку отсчета. 41. Скважинная система по п.40, отличающаяся тем, что общая точка отсчета расположена в соседней скважине. 42. Скважинная система по п.40, отличающаяся тем, что первая точка представляет первую глубину в соседней скважине и вторая точка представляет вторую глубину в соседней скважине. 43. Скважинная система по п.40, отличающаяся тем, что уравнение зависимости напряжениескорость содержит, по меньшей мере одно,выбираемое из группы, состоящей из 44. Скважинная система по п.40, отличающаяся тем, что уравнение зависимости напряжениескорость содержит, по меньшей мере одно,выбираемое из группы, состоящей из((0 ),0 ), и где при вычислении чувствительности к напряжению представляет собой значение эффективного значение эффективного минимального горизонтального напряжения, относящееся к общей точке отсчета,представляет собой значение эффективного вертикального напряжения,относящееся к одной, выбираемой из группы,состоящей из первой точки и второй точки,представляет собой значение эффективного минимального горизонтального напряжения,относящееся к одной, выбираемой из группы,состоящей из первой точки и второй точки,представляет собой разность эффективного вертикального напряжения между одним,выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного вертикального напряжения в общей точке отсчета, представляет собой разность эффективного минимального горизонтального напряжения между одним, выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного минимального горизонтального напряжения представляет собой исходную скорость продольной волны, относящуюся к общей точке отсчета,представляет собой исходную скорость поперечной волны, относящуюся к общей точке отсчета,представляет собой коэффициент чувствительности к вертикальному сжимающему напряжению,представляет собой коэффициент чувствительности к минимальному горизонтальному сжимающему напряжению,чувствительности к минимальному горизонтальному сдвигающему напряжению,(,) представляет собой исходную скорость продольной волны, относящуюся к одной,выбираемой из группы, состоящей из первой точки и второй точки, и (,) представляет собой исходную скорость поперечной волны,относящуюся к одной, выбираемой из группы,состоящей из первой точки и второй точки, и где коэффициент чувствительности к напряжению представляет собой один, выбираемый из группы, состоящей из((0 ),0 ),0 ), и где при вычислении чувствительности к напряжению представляет собой значение эффективного значение эффективного минимального горизонтального напряжения, относящееся к общей точке отсчета,представляет собой первое значение эффективного максимального горизонтального напряжения, относящееся к общей точке отсчета, представляет собой значение эффективного вертикального напряжения, относящееся к одной,выбираемой из группы, состоящей из первой точки и второй точки,представляет собой значение эффективного минимального горизонтального напряжения, относящееся к одной, выбираемой из группы, состоящей из первой точки и второй точки, представляет собой значение эффективного максимального горизонтального напряжения,относящееся к одной, выбираемой из группы,состоящей из первой точки и второй точки,представляет собой разность эффективного вертикального напряжения между одним,выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного вертикального напряжения в общей точке отсчета, представляет собой разность эффективного минимального горизонтального напряжения между одним, выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного минимального горизонтального напряжения в общей точке отсчета,представляет собой разность эффективного максимального горизонтального напряжения между одним, выбираемым из группы, состоящей из первой точки и второй точки, и значением эффективного максимального горизонтального напряжения представляет собой исходную скорость продольной волны, относящуюся к общей точке отсчета,представляет собой первую исходную скорость поперечной волны, относящуюся к общей точке 19( 02) представляет собой вторую исходную представляет собой коэффициент чувствительности к максимальному горизонтальному сжимающему напряжению,собой второй коэффициент чувствительности к вертикальному сдвигающему напряжению,представляет собой чувствительности представляет собой второй коэффициент чувствительности к максимальному горизонтальному сдвигающему напряжению, представляет собой исходную скорость продольной волны, относящуюся к одной,выбираемой из группы, состоящей из первой точки и второй точки, 1 представляет собой первую исходную скорость поперечной волны,относящуюся к одной, выбираемой из группы,состоящей из первой точки и второй точки, и 2 представляет собой вторую исходную скорость поперечной волны, относящуюся к одной,выбираемой из группы, состоящей из первой точки и второй точки, и где поперечная волна содержит первую исходную скорость поперечной волны и вторую исходную скорость поперечной волны,где коэффициент чувствительности к напряжению представляет собой один, выбираемый из группы, состоящей из 45. Скважинная система по п.40, отличающаяся тем, что по меньшей мере одно, выбираемое из группы, состоящей из общей точки отсчета, первой точки в соседней скважине и второй точки в соседней скважине, содержит физические свойства,которые являются по существу подобными для точки впереди бурового инструмента. 46. Скважинная система по п.40, отличающаяся тем, что вычисление значения полного напряжения 20 содержит использование числовой модели, при этом по числовой модели вычисляют значение полного напряжения в объеме, который включает в себя точку впереди бурового инструмента и по меньшей мере одну, выбираемую из группы, состоящей из общей точки отсчета, первой точки в соседней скважине и второй точки в соседней скважине. 47. Скважинная система по п.39, отличающаяся тем, что точка впереди бурового инструмента расположена под веществом с низкой проницаемостью. 48. Скважинная система по п.47, отличающаяся тем, что вещество с низкой проницаемостью представляет собой соль. 49. Скважинная система по п.39, отличающаяся тем,что вычисление коэффициента чувствительности к напряжению включает в себя использование микромеханической модели. 50. Скважинная система по п.39, отличающаяся тем, что получение скорости продольной волны и скорости поперечной волны включает в себя выполнение упреждающего уровенного вертикального сейсмического профилирования(ВСП). 51. Скважинная система по п.39, отличающаяся тем,что достоверность коэффициента чувствительности к напряжению проверяют путем получения альтернативного порового давления в точке впереди бурового инструмента, используя поровое давление в точке в соседней скважине,информацию о гидростатическом градиенте между точкой в соседней скважине и точкой впереди бурового инструмента, при этом точка в соседней скважине расположена в веществе с высокой проницаемостью,и вещество с высокой проницаемостью продолжается до точки впереди бурового инструмента. 52. Скважинная система по п.39, отличающаяся тем,что достоверность коэффициента чувствительности к напряжению проверяют путем получения альтернативного порового давления в точке впереди бурового инструмента, при этом альтернативное поровое давление определяют,используя поровое давление в соседней скважине и центроидный метод, и где точка в соседней скважине расположена в веществе с низкой проницаемостью,точка впереди бурового инструмента расположена в веществе с высокой проницаемостью,и вещество с низкой проницаемостью граничит с веществом с высокой проницаемостью. 53. Скважинная система по п.39, отличающаяся тем, что уравнение зависимости напряжениедавление представляет собой- ,гдеиизвестны как составляющие тензора,составляющая эффективного напряжения,составляющая полного напряжения,представляет собой коэффициент упругости пористой среды,равно 1, если, иравно 0, если . 54. Скважинная система по п. 39,отличающаяся тем, что второе прогнозируемое поровое давление вычисляют, используя, по меньшей мере, одно уравнение, выбираемое из группы, состоящей из где представляет собой скорость продольной волны, относящуюся к точке впереди бурового инструмента, и представляет собой скорость поперечной волны, относящуюся к точке представляет собой исходную скорость продольной волны, относящуюся представляет собой исходную скорость поперечной волны, относящуюся к точке отсчета,представляет собой полное вертикальное напряжение, получаемое на основании значения полного напряжения,представляет собой полное минимальное горизонтальное напряжение, получаемое на основании значения полного напряжения,соответствует одному, выбираемому из группы, состоящей из первого прогнозируемого порового давления, второго порового давления и порового давления в точке отсчета, ипредставляет собой коэффициент упругости пористой среды, и где члены с предшествующейпредставляют разность между значениями в точке впереди бурового инструмента и точке отсчета. 55. Скважинная система по п.39, отличающаяся тем, что корректировка операции бурения содержит,по меньшей мере одну, выбираемую из группы,состоящей из корректировки плотности бурового раствора, корректировки траектории бурения и оптимизации количества обсадных труб в буровой скважине. 56. Скважинная система по п.39, отличающаяся тем, что точка впереди бурового инструмента представляет собой точку под действующим буровым долотом в буровой скважине.
